ICS43.040

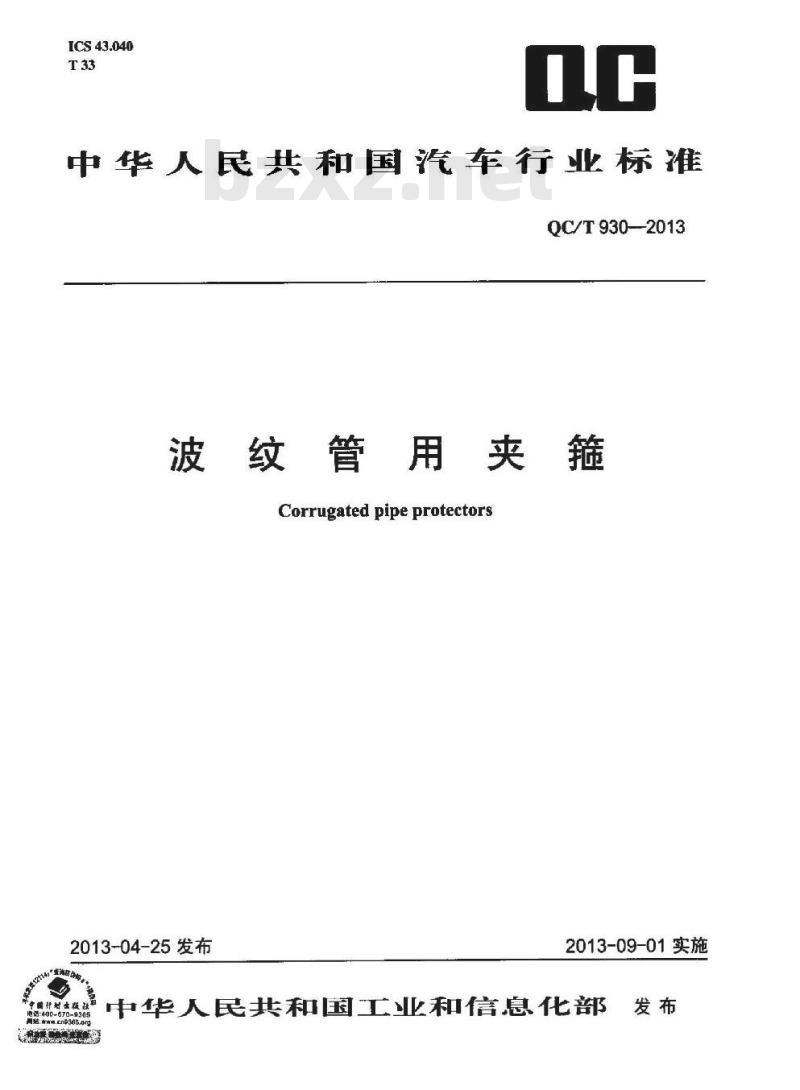

中华人民共和国汽车行业标准
QC/T930—2013
波纹管用夹箍
Corrugated pipeprotectors
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布前言

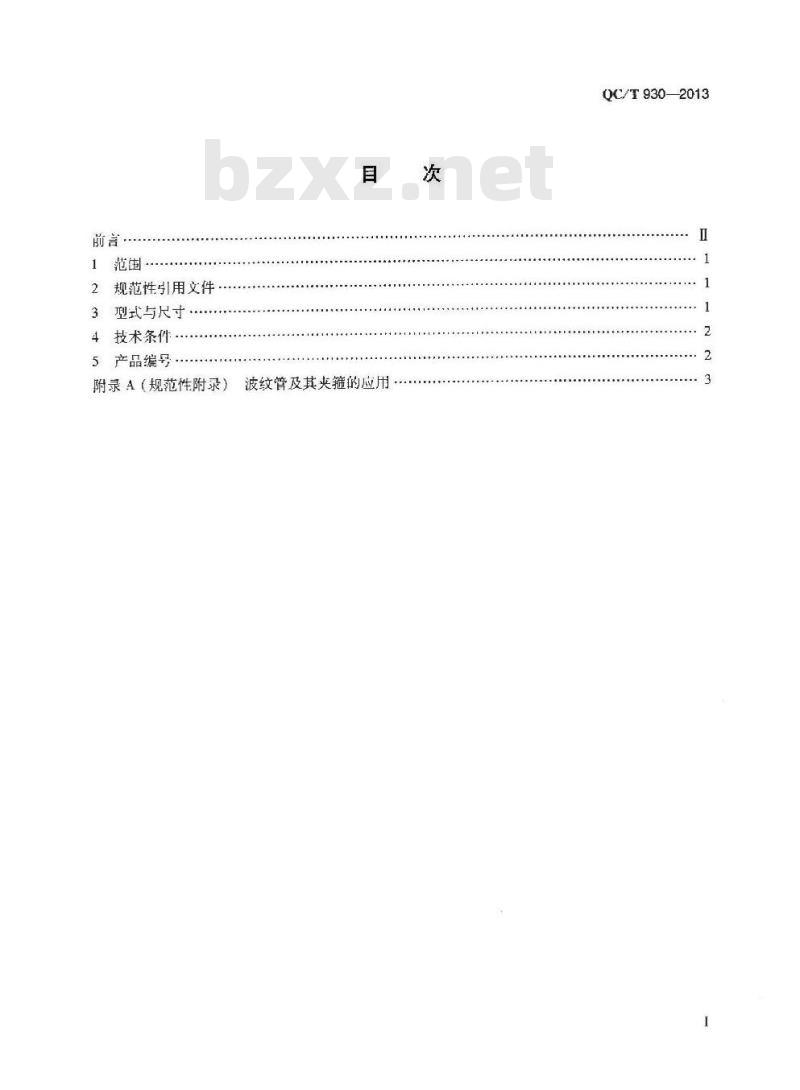

2规范性引用文件
3型式与尺寸·
4技术条件
5产品编号
波纹管及其夹箍的应用
附录A(规范性附录)
QC/T930—2013
QC/T930—2013

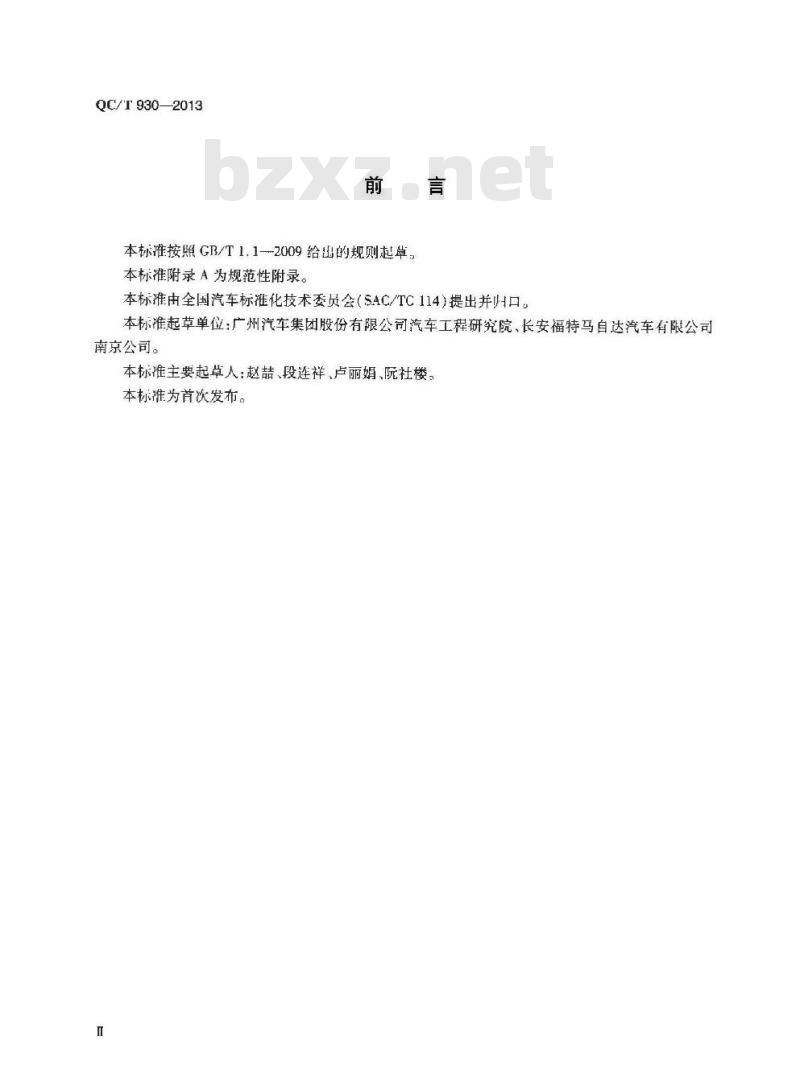

本标准按照GB/T1.12009给出的规则起草,本标准附录A为规范性附录。
本标准由全国汽车标准化技术委员会(S4C/TC114)提出并归口。本标准起草单位:广州汽车集团股份有限公司汽车工程研究院、长安福特马自达汽车有限公司南京公司。
本标准主要起草人:赵喆、段连祥、卢丽娟、阮社楼,本标准为首次发布。

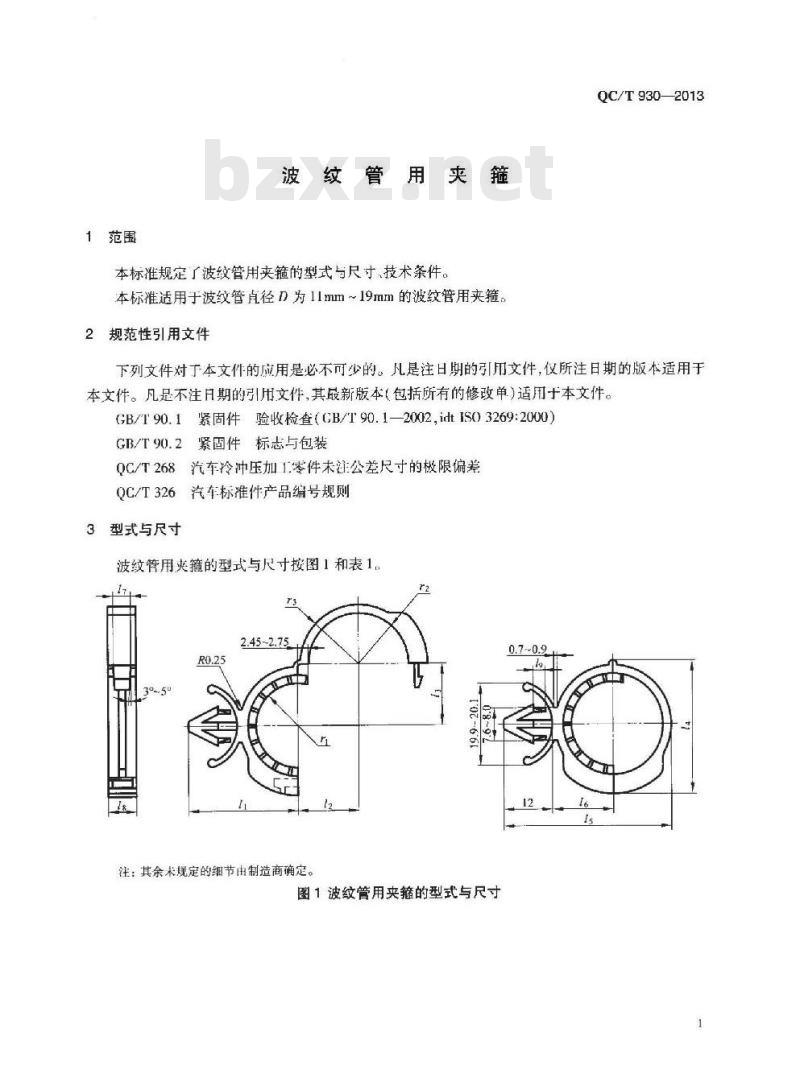

1范围
波纹管用夹箍
本标准规定了波纹管用夹箍的型式与尺寸,技术条件。本标准适用于波纹管直径D为11mm19mm的波纹管用夹箍。规范性引用文件
QC/T930—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T90.1紧固件验收检查(GB/T90.1—2002,idtIS03269:2000)GB/T90.2紧固件标志与包装免费标准下载网bzxz
QC/T268汽车冷冲压加工零件未注公差尺寸的极限偏差QC/T326汽车标准件产品编号规则3型式与尺寸
波纹管用夹箍的型式与尺寸按图1和表1。2
2.45~2.75
注:其余术规定的细节由制造商确定。图1波纹管用夹箍的型式与尺寸
QC/T930-2013
规格代号
技术条件

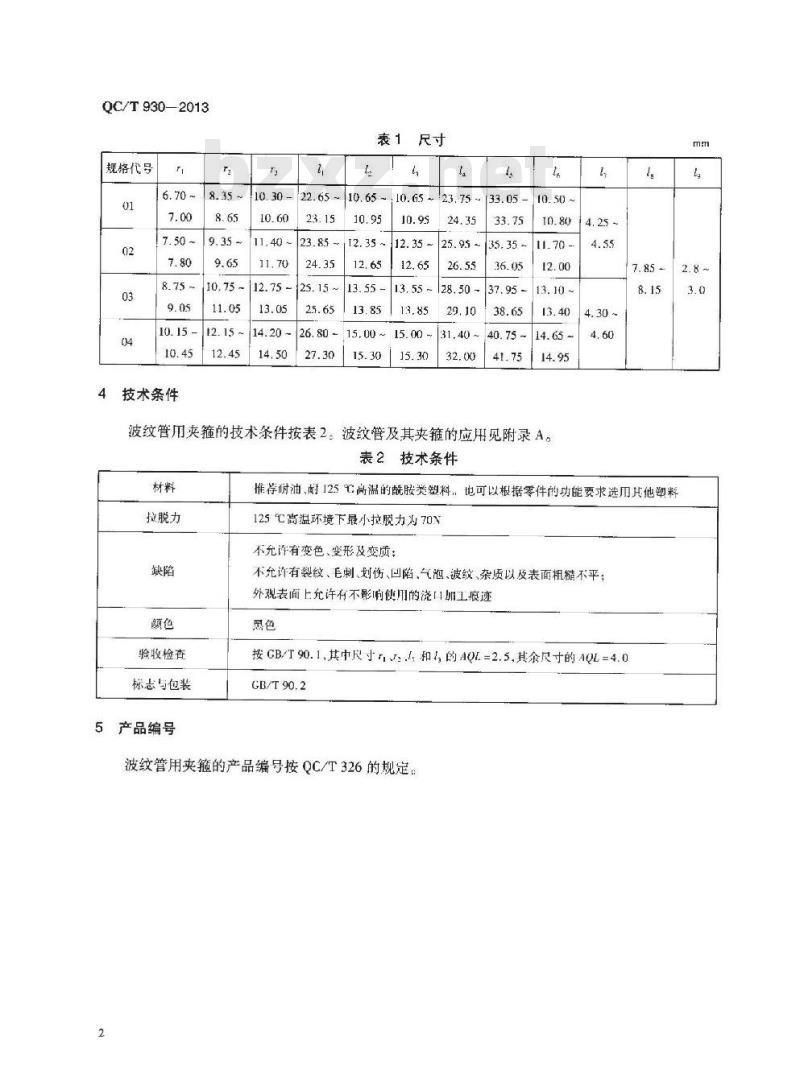

波纹管用夹箍的技术条件按表2。波纹管及其夹箍的应用见附录A。表2技术条件
拉脱力
验收检查
标志与包装
产品编号
推荐耐油、耐125高温的酰胺类塑料,也可以根据零件的功能要求选用其他塑料125℃高温环境下最小拉脱力为70V不充许有变色、变形及变质;
不允许有裂纹、毛刺、划伤、回陷、气泡、波纹、杂质以及表面粗髓不平;外观表面上充许有不影响使用的浇口加工痕迹黑色
按CB/T90.1,其中尺寸山和,的AQL=2.5,其余尺寸的AQL=4.0GB/T90.2
波纹管用夹箍的产品编号按QC/T326的规定。A.1波纹管型式与尺寸
附录A
(规范性附录】
波纹管及其夹箍的应用
波纹管型式与尺寸按图A,1和表A.1。(4)
波纹管型式与尺寸
16.0~16.8
18.1-18.9
20.8~21.6
23.7~24.5
A.2与波纹管用夹箍相配的车身薄壁孔厚度与孔径(h)
QC/T930—2013
与波纹管相配
的夹箍代号
与波纹管用夹箍相配的车身薄壁件厚度为0.6mm~2.0mm,孔径为6.5mm,未注公差按QC/T268的规定。
A.3波纹管用夹箍的拉脱力
在125℃高温下,将波纹管用夹箍嵌装在A.2规定的车身薄壁孔中。沿夹箍嵌人相反的方向(轴向)拉拔,其拉脱力应不小于70N。试验后,波纹管用夹箍不得与金属薄板底孔分离。3
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国汽车行业标准
QC/T930—2013
波纹管用夹箍
Corrugated pipeprotectors
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布前言
2规范性引用文件
3型式与尺寸·
4技术条件
5产品编号
波纹管及其夹箍的应用
附录A(规范性附录)
QC/T930—2013
QC/T930—2013
本标准按照GB/T1.12009给出的规则起草,本标准附录A为规范性附录。
本标准由全国汽车标准化技术委员会(S4C/TC114)提出并归口。本标准起草单位:广州汽车集团股份有限公司汽车工程研究院、长安福特马自达汽车有限公司南京公司。
本标准主要起草人:赵喆、段连祥、卢丽娟、阮社楼,本标准为首次发布。
1范围
波纹管用夹箍
本标准规定了波纹管用夹箍的型式与尺寸,技术条件。本标准适用于波纹管直径D为11mm19mm的波纹管用夹箍。规范性引用文件
QC/T930—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T90.1紧固件验收检查(GB/T90.1—2002,idtIS03269:2000)GB/T90.2紧固件标志与包装免费标准下载网bzxz
QC/T268汽车冷冲压加工零件未注公差尺寸的极限偏差QC/T326汽车标准件产品编号规则3型式与尺寸
波纹管用夹箍的型式与尺寸按图1和表1。2
2.45~2.75
注:其余术规定的细节由制造商确定。图1波纹管用夹箍的型式与尺寸
QC/T930-2013
规格代号
技术条件
波纹管用夹箍的技术条件按表2。波纹管及其夹箍的应用见附录A。表2技术条件
拉脱力
验收检查
标志与包装
产品编号
推荐耐油、耐125高温的酰胺类塑料,也可以根据零件的功能要求选用其他塑料125℃高温环境下最小拉脱力为70V不充许有变色、变形及变质;
不允许有裂纹、毛刺、划伤、回陷、气泡、波纹、杂质以及表面粗髓不平;外观表面上充许有不影响使用的浇口加工痕迹黑色
按CB/T90.1,其中尺寸山和,的AQL=2.5,其余尺寸的AQL=4.0GB/T90.2
波纹管用夹箍的产品编号按QC/T326的规定。A.1波纹管型式与尺寸
附录A
(规范性附录】
波纹管及其夹箍的应用
波纹管型式与尺寸按图A,1和表A.1。(4)
波纹管型式与尺寸
16.0~16.8
18.1-18.9
20.8~21.6
23.7~24.5
A.2与波纹管用夹箍相配的车身薄壁孔厚度与孔径(h)
QC/T930—2013
与波纹管相配
的夹箍代号
与波纹管用夹箍相配的车身薄壁件厚度为0.6mm~2.0mm,孔径为6.5mm,未注公差按QC/T268的规定。
A.3波纹管用夹箍的拉脱力
在125℃高温下,将波纹管用夹箍嵌装在A.2规定的车身薄壁孔中。沿夹箍嵌人相反的方向(轴向)拉拔,其拉脱力应不小于70N。试验后,波纹管用夹箍不得与金属薄板底孔分离。3
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
