【行业标准】 电炭制品物理化学性能试验方法 第8部分 抗压强度

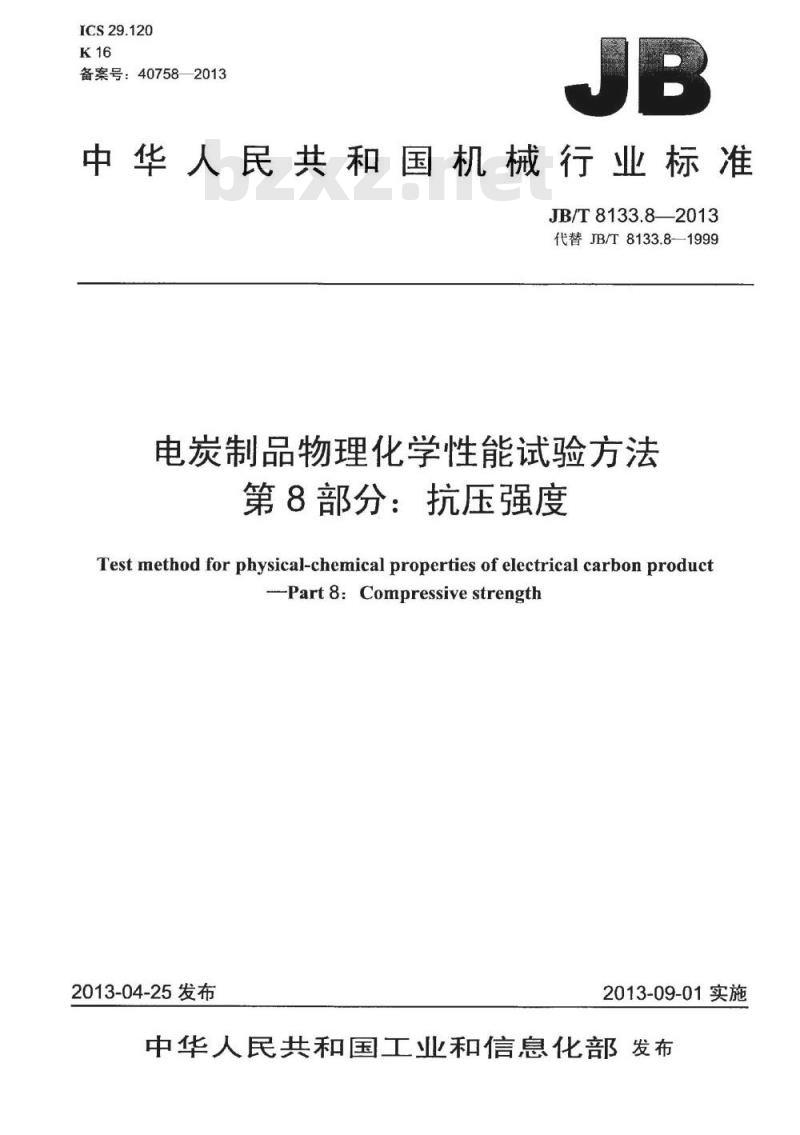

ICS29.120
备案号：407582013
中华人民共和国机械行业标准
JB/T8133.82013
代替JB/T8133.8--1999
电炭制品物理化学性能试验方法第8部分：抗压强度
Test method for physical-chemical properties of electrical carbon productPart8：Compressivestrength
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布前言

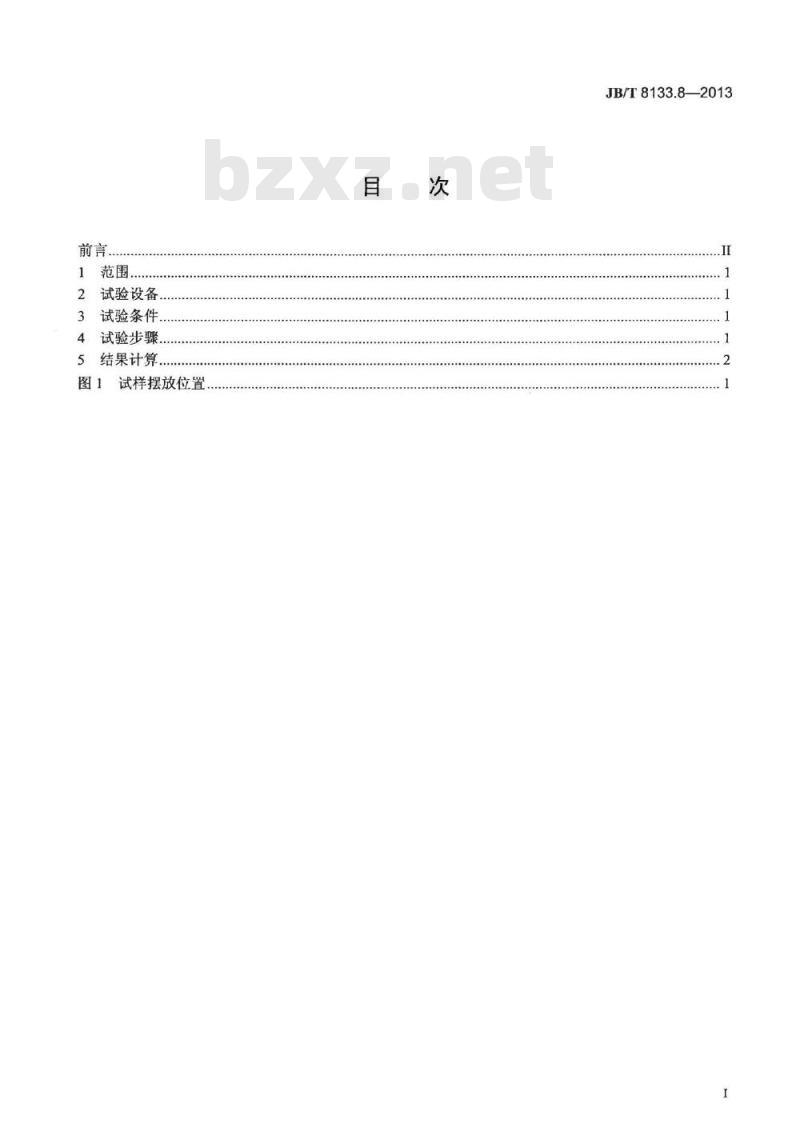

试验设备
3试验条件..．
4试验步骤
5结果计算.
试样摆放位置
JB/T8133.8—2013
JB/T8133.8--2013

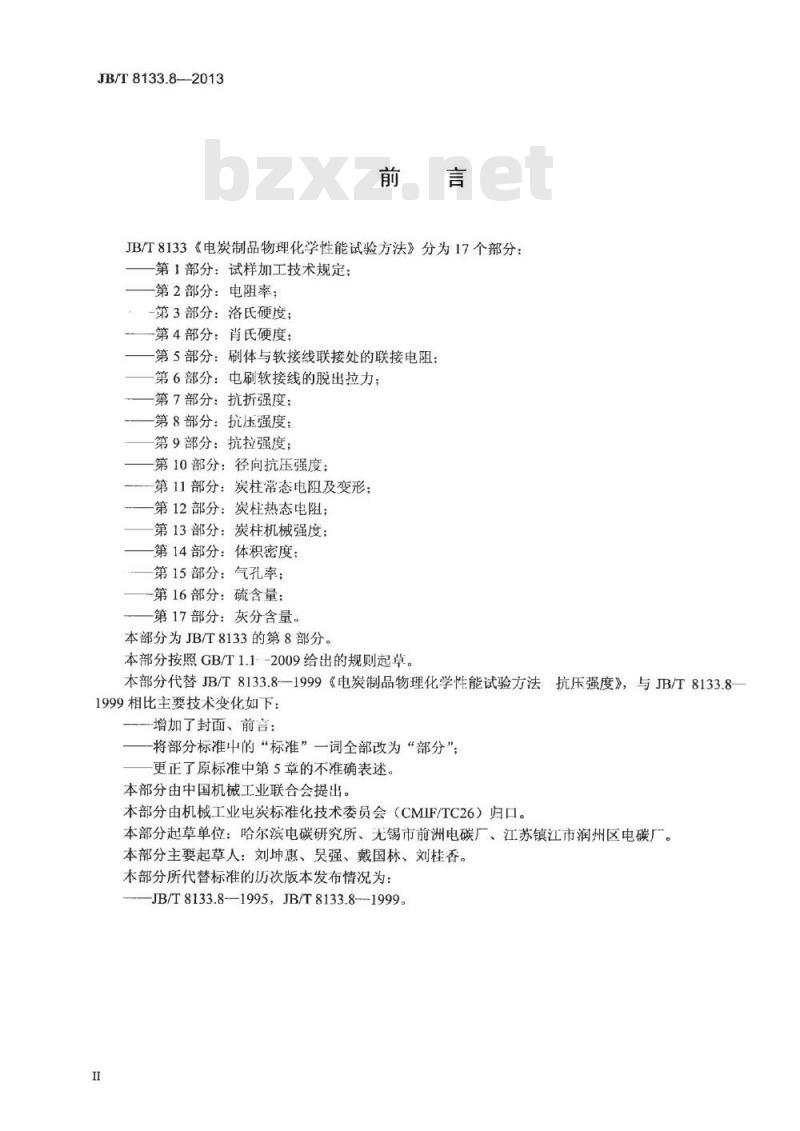

JB/T8133《电炭制品物理化学性能试验方法》分为17个部分：第1部分：试样加工技术规定；
第2部分：电阻率；
-第3部分：洛氏硬度；
一第4部分：肖氏硬度；
第5部分：刷体与软接线联接处的联接电阻；第6部分：电刷软接线的脱出拉力；第7部分：抗折强度；
第8部分：抗压强度；
第9部分：抗拉强度；
第10部分：径向抗压强度；
第11部分：炭柱常态电阻及变形：第12部分：炭柱热态电阻；
第13部分：炭柱机械强度；
第14部分：体积密度：
第15部分：气孔率；
一第16部分：硫含量；
第17部分：灰分含量。
本部分为JB/T8133的第8部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替JB/T8133.8—1999《电炭制品物理化学性能试验方法抗压强度》，与JB/T8133.81999相比主要技术变化如下：
增加了封面、前言：
将部分标准中的“标准”一词全部改为“部分”更正了原标准中第5章的不准确表述。本部分由中国机械工业联合会提出。本部分由机械工业电炭标准化技术委员会（CMIF/TC26）归口。本部分起草单位：哈尔滨电碳研究所、光锡市前洲电碳厂、江苏镇江市润州区电碳厂。本部分主要起草人：刘坤惠、吴强、戴国林、刘桂香。本部分所代替标准的厉次版本发布情况为：JB/T8133.8-—1995，JB/T8133.8-1999。I

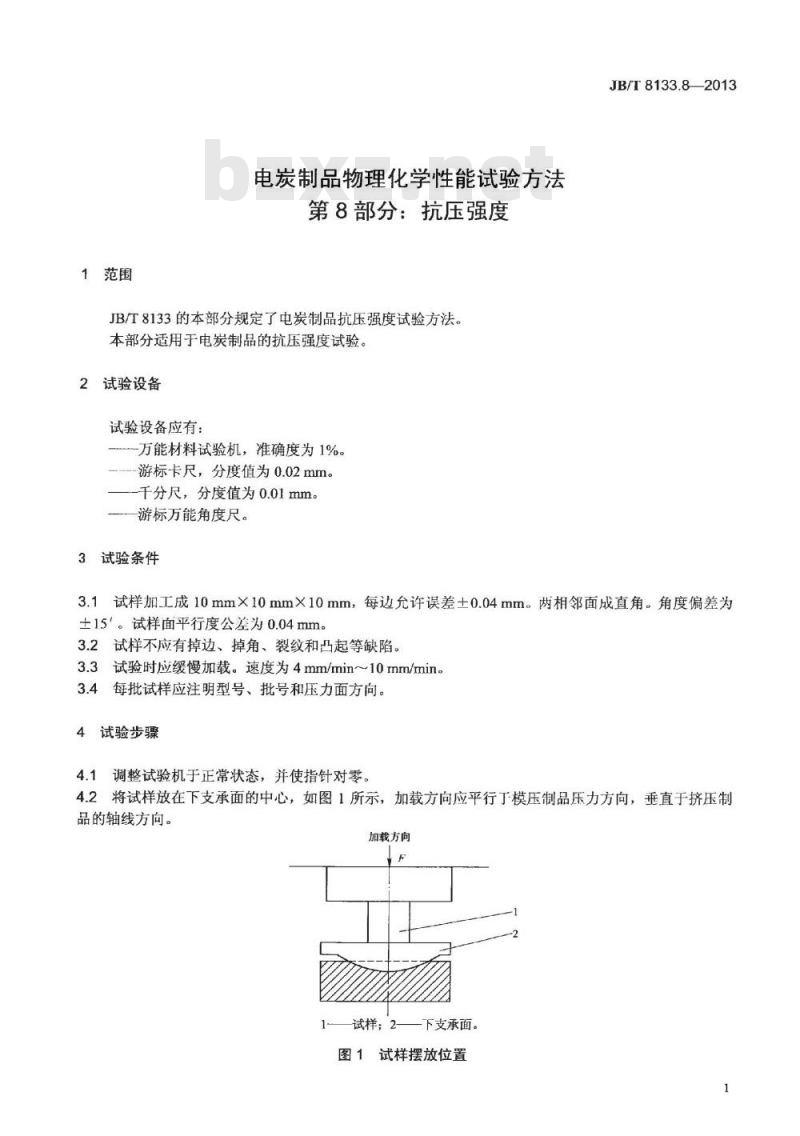

1范围
电炭制品物理化学性能试验方法第8部分：抗压强度
JB/T8133的本部分规定了电炭制品抗压强度试验方法。本部分适用于电炭制品的抗压强度试验。2试验设备
试验设备应有：
万能材料试验机，准确度为1%。-游标卡尺，分度值为0.02mm。
千分尺，分度值为0.01mm。
—游标万能角度尺。
3试验条件
JB/T8133.8—2013
3.1试样加工成10mm×10mm×10mm，每边允许误差土0.04mm。两相邻面成直角。角度偏差为±15。试样面平行度公差为0.04mm。3.2试样不应有掉边、掉角、裂纹和凸起等缺陷。3.3试验时应缓慢加载。速度为4mm/min～10mm/min。3.4每批试样应注明型号、批号和压力面方向。4试验步骤
4.1调整试验机于正常状态，并使指针对零，4.2将试样放在下支承面的中心，如图1所示，加载方向应平行丁模压制品压力方向，垂直于挤压制品的轴线方向。
加载方向
试样：2-
下支承面。
图1试样摆放位置
iiKacaoaaikAca=
JB/T8133.8—2013

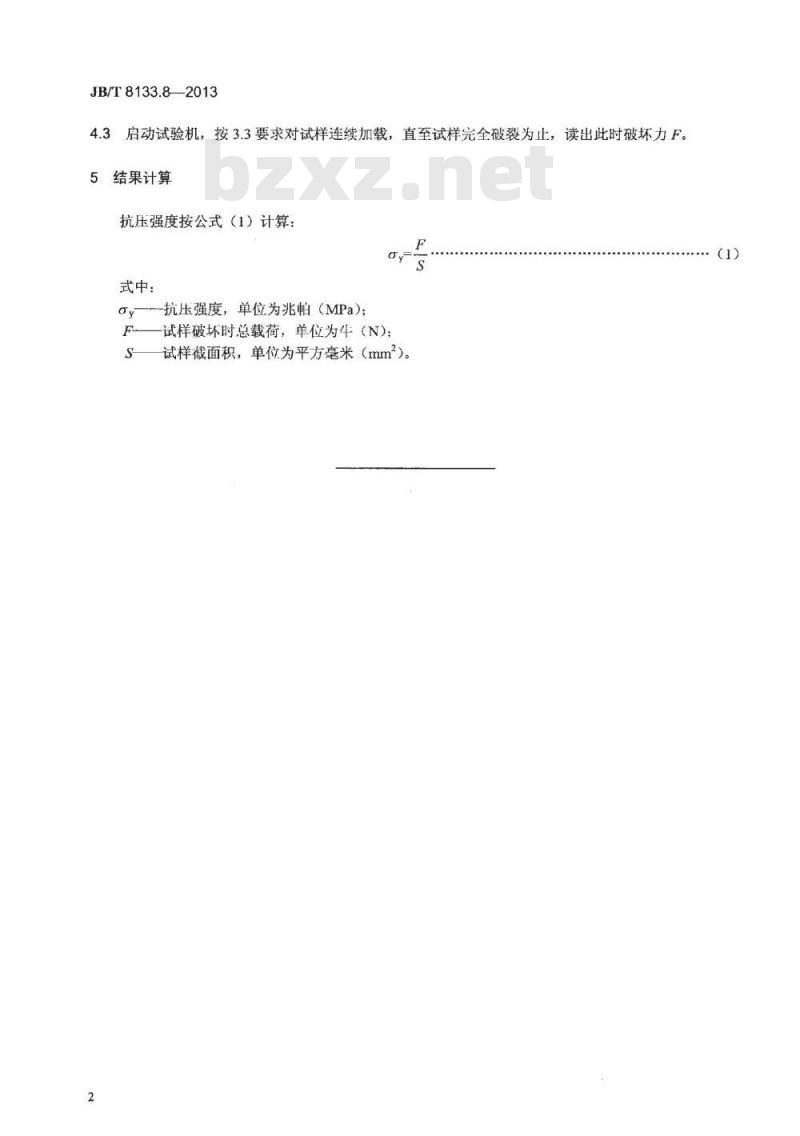

启动试验机，按3.3要求对试样连续加载，直至试样完全破裂为止，读出此时破坏力F。5
结果计算
抗压强度按公式（1）计算：bZxz.net
式中：
ay—--抗压强度，单位为兆帕（MPa)；F
试样破坏时总载荷，单位为牛（N)；试样截面积，单位为平方毫米（mm2）。F
JB/T8133.8-2013
中华人民共和国
机械行业标准
电炭制品物理化学性能试验方法第8部分：抗压强度
JB/T8133.8-2013
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm0.5印张·8千字
2013年9月第1版第1次印刷
书号：15111·11102
网址：http：/cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
(010）88379693
封面无防伪标均为盗版
版权专有
irKacaoiaikAca-
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
