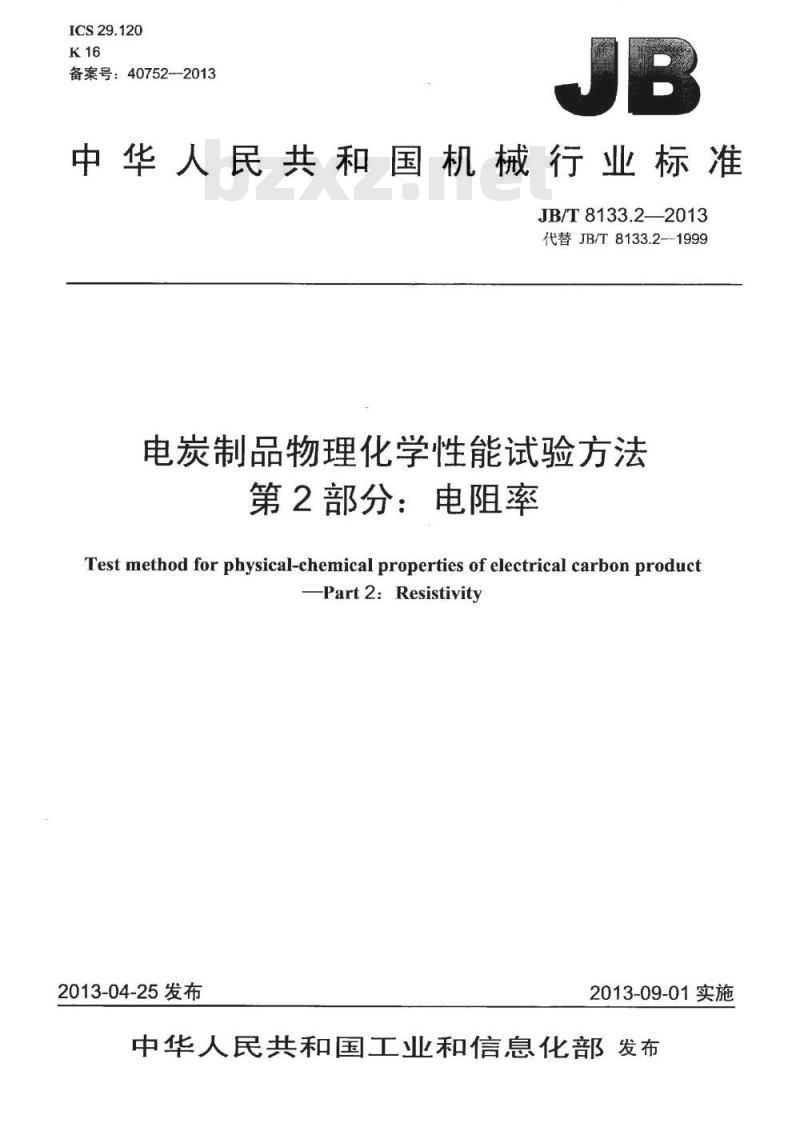

【行业标准】 电炭制品物理化学性能试验方法 第2部分 电阻率

ICS29.120
备案号：40752-2013
中华人民共和国机械行业标准
JB/T8133.2—2013
代替JB/T8133.2-1999
电炭制品物理化学性能试验方法第2部分：电阻率
Test method for physical-chemical properties of electrical carbon product-Part2：Resistivity
2013-04-25发布
2013-09-01实施

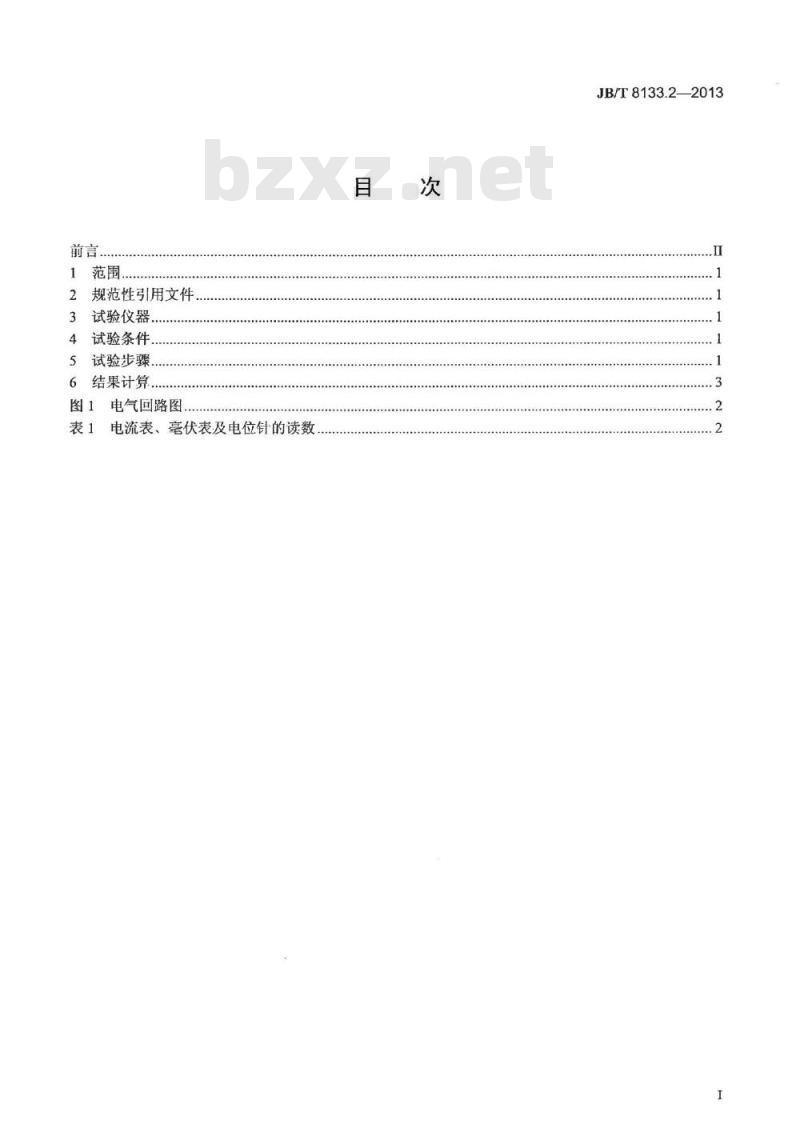

中华人民共和国工业和信息化部发布前言
规范性引用文件
3试验仪器..
4试验条件..
5试验步骤..
6结果计算.
图1电气回路图
表1电流表、毫伏表及电位针的读数目
JB/T8133.2—2013
JB/T8133.2—2013

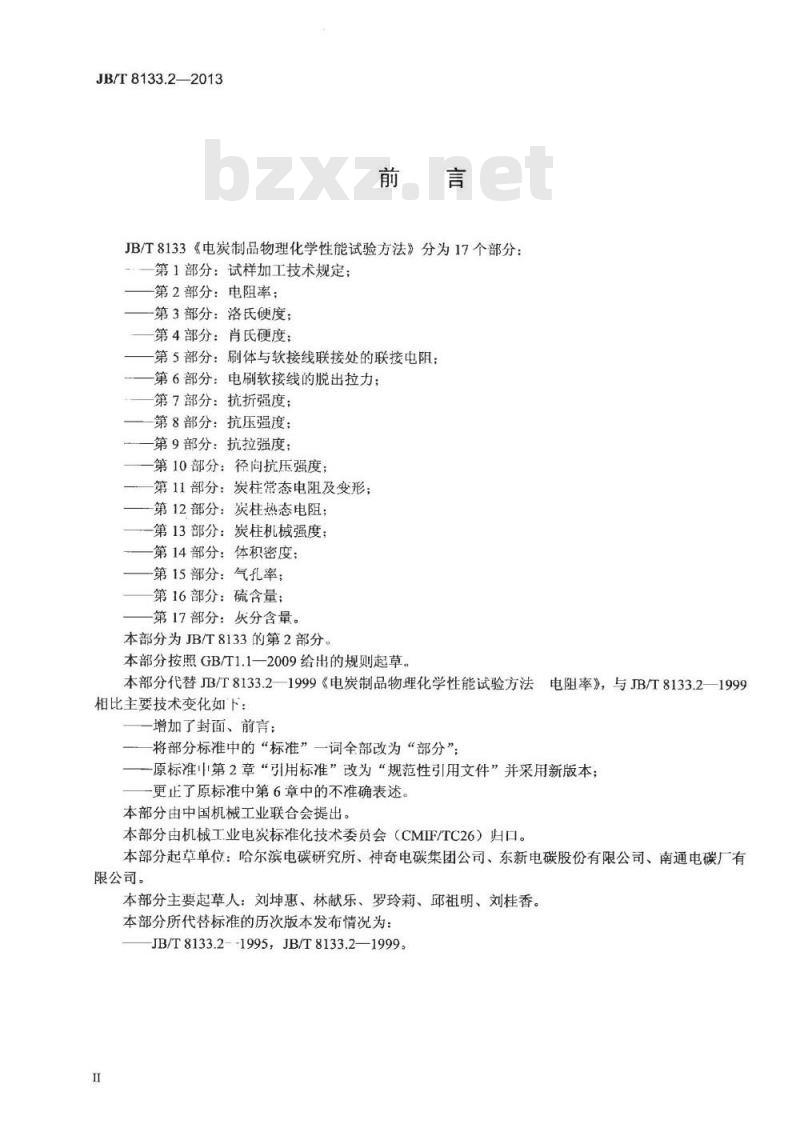

JB/T8133《电炭制品物理化学性能试验方法》分为17个部分：第1部分：试样加工技术规定；
第2部分：电阻率；
第3部分：洛氏硬度；
第4部分：肖氏硬度：
第5部分：刷体与软接线联接处的联接电阻；第6部分：电刷软接线的脱出拉力；第7部分：抗折强度；www.bzxz.net
第8部分：抗压强度；
第9部分：抗拉强度；
第10部分：径向抗压强度；
第11部分：炭柱常态电阻及变形；第12部分：炭柱热态电阻；
第13部分：炭柱机械强度；
第14部分：体积密度；
第15部分：气孔率；
第16部分：硫含量；
第17部分：灰分含量。
本部分为JB/T8133的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替JB/T8133.2—1999《电炭制品物理化学性能试验方法电阻率》，与JB/T8133.2—1999相比主要技术变化如下：
增加了封面、前言；
将部分标准中的“标准”一词全部改为“部分”；一原标准中第2章“引用标准”改为“规范性引用文件”并采用新版本；-更正了原标准中第6章中的不准确表述。本部分由中国机械工业联合会提出。本部分由机械工业电炭标准化技术委员会（CMIF/TC26）归口。本部分起草单位：哈尔滨电碳研究所、神奇电碳集团公司、东新电碳股份有限公司、南通电碳厂有限公司。
本部分主要起草人：刘坤惠、林献乐、罗玲莉、邱祖明、刘桂香。本部分所代替标准的历次版本发布情况为：JB/T8133.2--1995，JB/T8133.2—1999。I

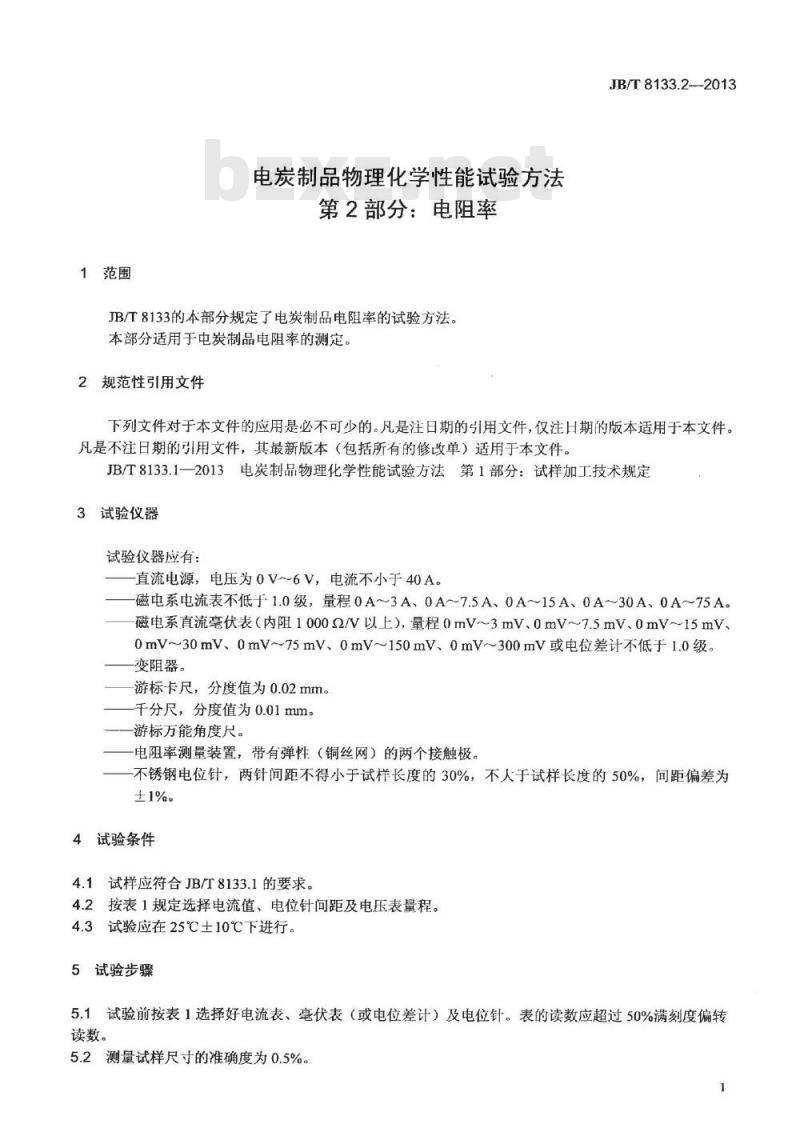

1范围
电炭制品物理化学性能试验方法第2部分：电阻率
JB/T8133的本部分规定了电炭制品电阻率的试验方法。本部分适用于电炭制品电阻率的测定。2规范性引用文件
JB/T8133.2-2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JB/T8133.1一2013电炭制品物理化学性能试验方法第1部分：试样加工技术规定3试验仪器
试验仪器应有：
直流电源，电压为0V6V，电流不小于40A。磁电系电流表不低于1.0级，量程0A~3A、0A7.5A、0A~15A、0A~30A、0A~75A。磁电系直流毫伏表（内阻10002/V以上），量程0mV~3mV、0mV~7.5mV、0mV~15mV、0mV~30mV、0mV~75mV、0mV~150mV、0mV~300mV或电位差计不低于1.0级。变阻器。
游标卡尺，分度值为0.02mm。
千分尺，分度值为0.01mm。
游标万能角度尺。
电阻率测量装置，带有弹性（铜丝网）的两个接触极。不锈钢电位针，两针间距不得小于试样长度的30%，不人于试样长度的50%，间距偏差为±1%
4试验条件
4.1试样应符合JB/T8133.1的要求。4.2按表1规定选择电流值、电位针间距及电压表量程。4.3试验应在25℃±10℃下进行。5试验步骤
5.1试验前按表1选择好电流表、毫伏表（或电位差计）及电位针。表的读数应超过50%满刻度偏转读数。
5.2测量试样尺寸的准确度为0.5%。1
iiKacaaaikAca=
JB/T8133.2-2013

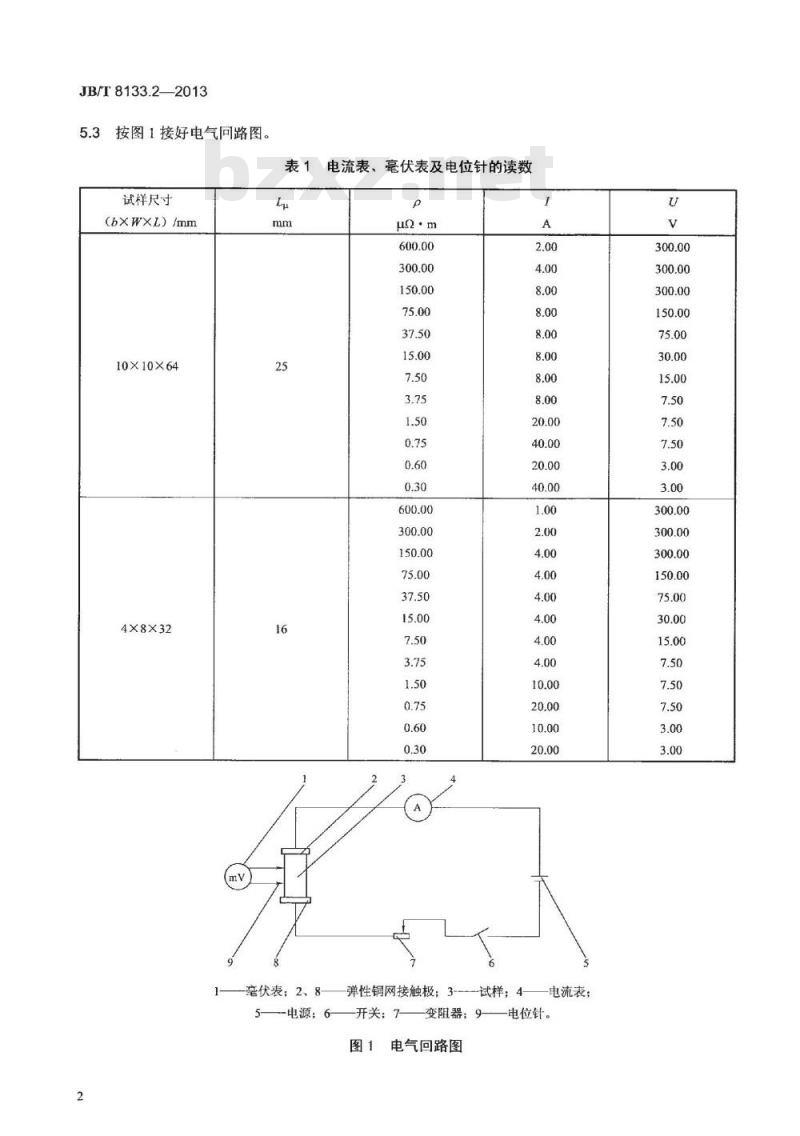

按图1接好电气回路图。
试样尺寸
（b×WXL）/mm
10×10×64
4×8×32
表1电流表、毫伏表及电位针的读数Lu
1—一毫伏表；2、8-
弹性铜网接触极；3---试样4电流表；5—-电源：6—开关：7变阻器：9—电位针。图1电气回路图
JB/T8133.2—2013
5.4试样按长度方向置于两个弹性铜网接触极中间，使试样轴心与两极中心重合。5.5通电，调节变阻器，使电流符合表1的规定。5.6按表1的规定选好电位针，置于试样WXL面上，对挤压试样，应置于平行挤压方向的面上，压力以毫伏计稳定为准。
5.7分别迅速测量两个WXL面上电位针间电压降值，避免试样受热而影响电阻值，然后取算术平均值来计算电阻率。
6结果计算
电阻率按公式（1）计算：
式中：
电阻率，单位为微欧·米（u2·m）；U一电位针间电压降，单位为毫伏（mV)；1通过试样的电流，单位为安（A)；b-
试样厚度，单位为毫米（mm）
试样宽度，单位为毫米（mm）；电位针间距离，单位为毫米（mm）。Ubw
iiKacadaaikAca-
JB/T8133.2-2013
中华人民共和国
机械行业标准
电炭制品物理化学性能试验方法第2部分：电阻率
JB/T 8133.2-2013
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm0.5印张·11千字
2013年9月第1版第1次印刷
书号：15111·11096
网址：http：//cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
