【行业标准】 电炭制品物理化学性能试验方法 第1部分 试样加工技术规定

ICS29.120
备案号：40751—2013
中华人民共和国机械行业标准
JB/T8133.1—2013
代替JB/T8133.1-1999
电炭制品物理化学性能试验方法第1部分：试样加工技术规定
Test method for physical-chemical properties of electrical carbon product--Part 1: Technical instruction of machining sample2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布前言.
2技术要求...
图1模压毛坏...
图2挤压毛坏
JB/T8133.1—2013
JB/T8133.1—2013
JB/T8133《电炭制品物理化学性能试验方法》分为17个部分：-第1部分：试样加工技术规定；第2部分：电阻率；
第3部分：洛氏硬度；
第4部分：肖氏硬度；
-第5部分：刷体与软接线联接处的联接电阻；第6部分：电刷软接线的脱出拉力；第7部分：抗折强度；
第8部分：抗压强度：
一第9部分：抗拉强度；
第10部分：径向抗压强度；
第11部分：炭柱常态电阻及变形；-第12部分：炭柱热态电阻；
第13部分：炭柱机械强度；
-第14部分：体积密度：
一第15部分：气孔率；
第16部分：硫含量；
第17部分：灰分含量。
本部分为JB/T8133的第1部分。
本部分按照GB/T1.1-2009给出的规则起。本部分代替JB/T8133.1一1999《电炭制品物理化学性能试验方法试样加工技术规定》，与JB/T8133.1—1999相比主要技术变化如下：增加了封面、前言；此内容来自标准下载网
一将部分标准中的“标准”一词全部改为“部分”；将原标准中第2、3、4、5、6、7章合并为第2章技术要求。本部分由中国机械工业联合会提出。本部分由机械工业电炭标准化技术委员会（CMIF/TC26）归口。本部分起草单位：哈尔滨电碳厂、桐城徽光电碳有限公司、湖南大学材料科学与工程学院、成都中超碳素科技有限公司、哈尔滨电碳研究所。本部分主要起草人：唐铁滨、杨长根、刘洪波、程诺、刘桂香。本部分所代替标准的历次版本发布情况为：JB/T8133.1—1995，JB/T8133.1—1999。I

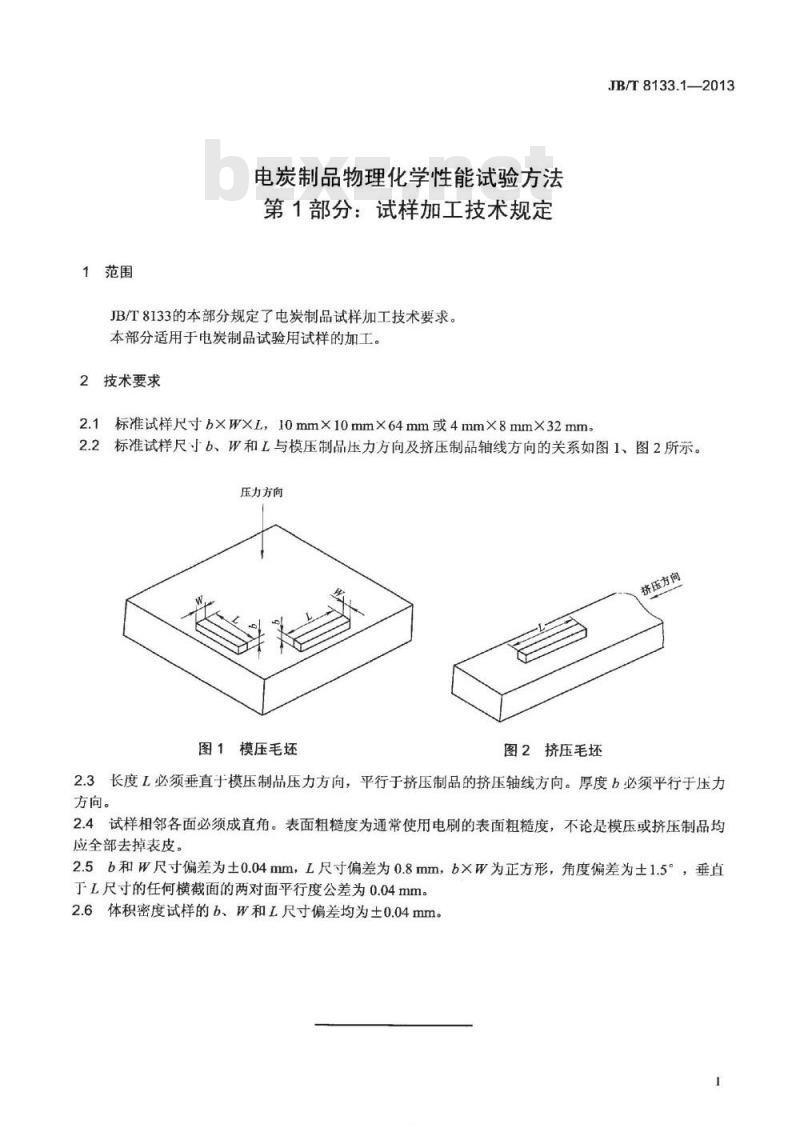

1范围
电炭制品物理化学性能试验方法第1部分：试样加工技术规定
JB/T8133的本部分规定了电炭制品试样加工技术要求。本部分适用于电炭制品试验用试样的加工。2技术要求
标准试样尺寸b×W×L，10mm×10mm×64mm或4mm×8mm×32mm。2.1
JB/T8133.1—2013
2.2标准试样尺寸b、W和L与模压制品压力方向及挤压制品轴线方向的关系如图1、图2所示。压力方向
图1模压毛坏
图2挤压毛坏
2.3长度L必须垂直于模压制品压力方向，平行于挤压制品的挤压轴线方向。厚度b必须平行于压力方向。
2.4试样相邻各面必须成直角。表面粗糙度为通常使用电刷的表面粗糙度，不论是模压或挤压制品均应全部去掉表皮。
2.5b和W尺寸偏差为土0.04mm，L尺寸偏差为0.8mm，b×W为正方形，角度偏差为±1.5°，垂直于L尺寸的任何横截面的两对面平行度公差为0.04mm。2.6体积密度试样的b、W和L尺寸偏差均为土0.04mm。1
HrKacahaiKAca-
JB/T8133.1-2013
中华人民共和国
机械行业标准
电炭制品物理化学性能试验方法第1部分：试样加工技术规定
JB/T8133.1—2013
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·6千字
2013年9月第1版第1次印刷
书号：15111：11095
网址：http：//cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
