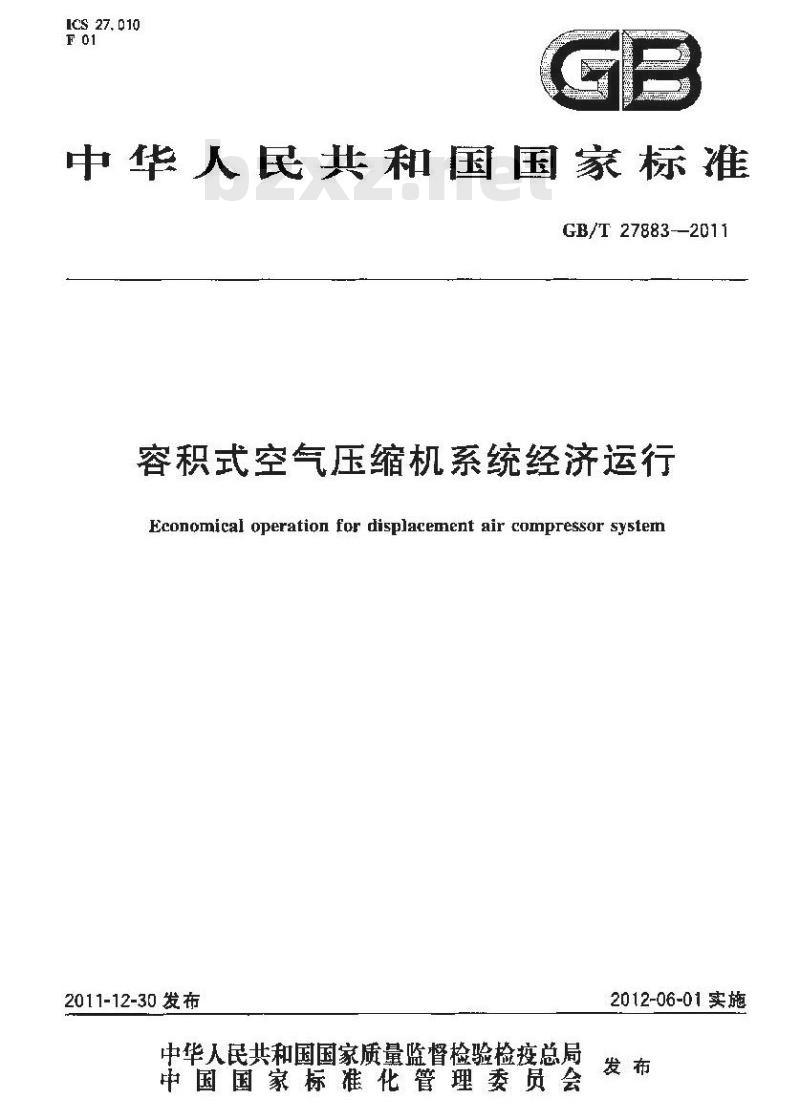

【国家标准】 容积式空气压缩机系统经济运行

ICS27.010
中华人民共和国国家标准
GB/T 27883--2011
容积式空气压缩机系统经济运行Economical operation for displacement air compressor system2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-06-01实施

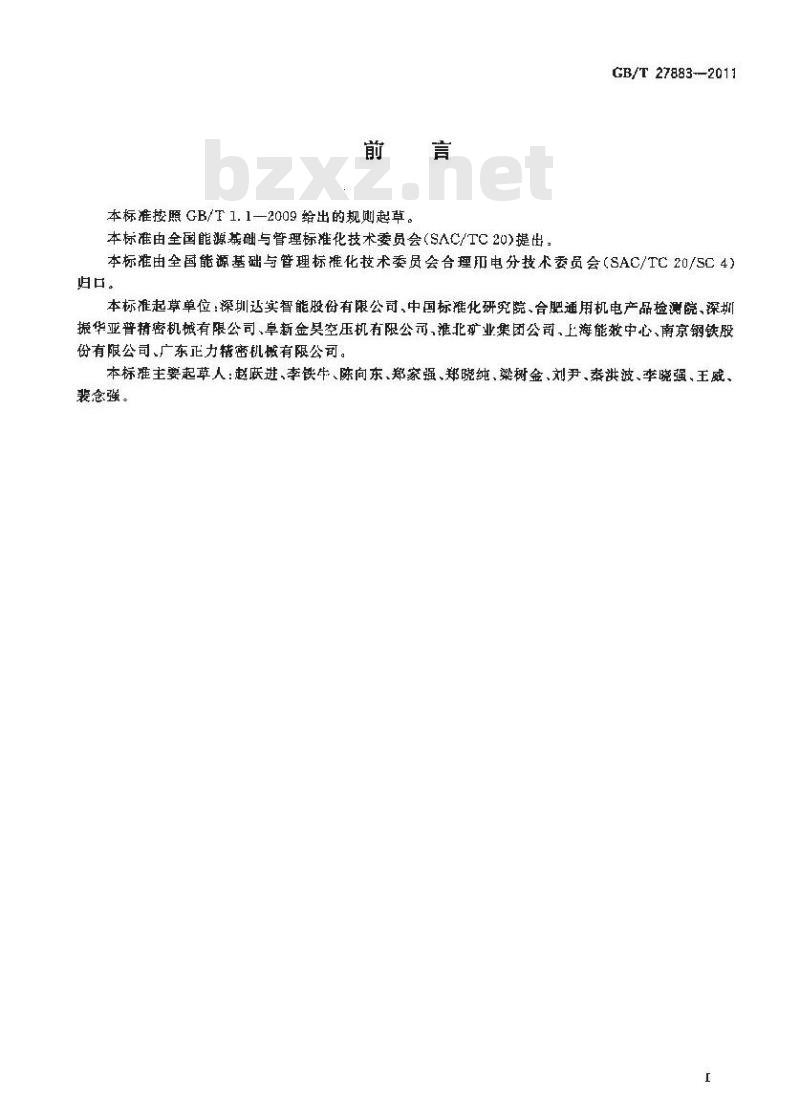

本标准按照GB/T1.1-2009给出的规则起草。本标准由全国能源基础与管理标准化技术委员会（SAC/TC 20)提出：GB/T 27883-2011
本标准由全国能源基础与管理标摊化技术委员会合理旧电分技术委员会（SAC/TC20/SC4）归口。
本标准起草单位：深圳达实智能股份有限公司、中国标准化研究院、合肥通用机电产品检测院、深圳振华亚普精密机械有限公司、阜新金昊空压机有限公，准北矿业集团公司，上海能救中心、南京钢铁股份有限公司、广东正力精密机械有限公司。本标推主要起草人：赵庆进、李铁牛、陈向东、郑家强、郑晓纯、梁树金、刘尹、牵洪波、李晓强、王威、裴念强。
TTTKANTKACA

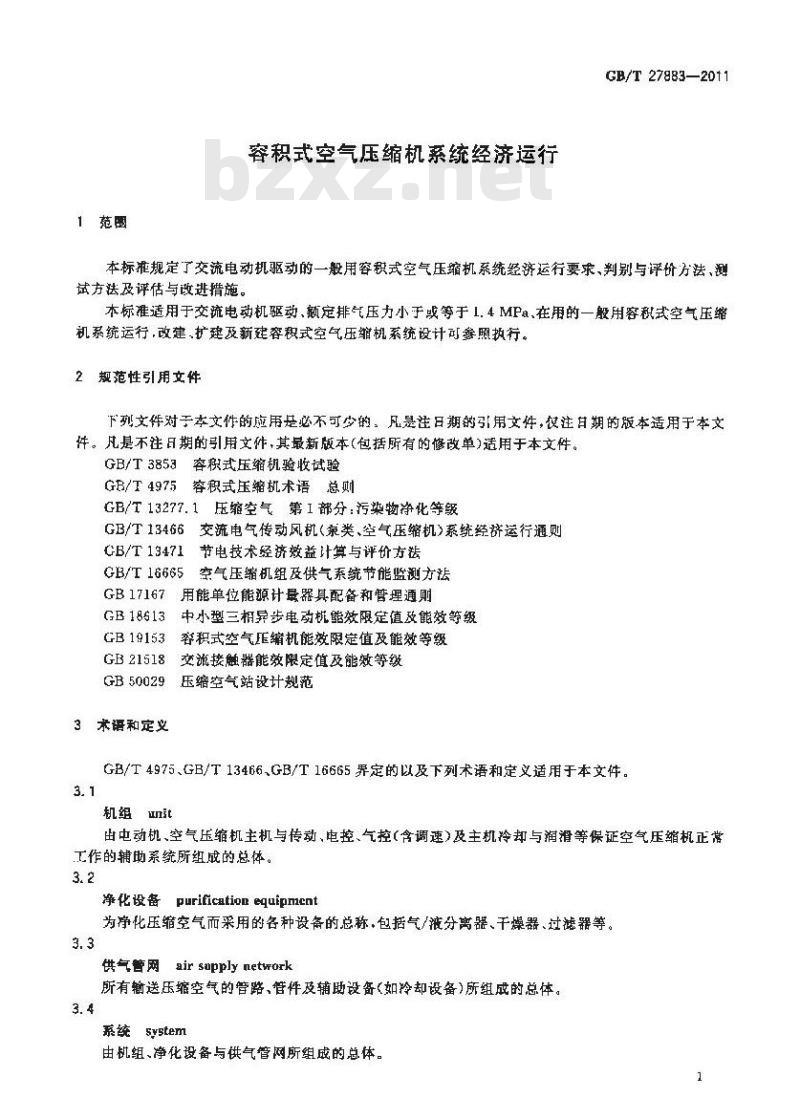

1范围
容积式空气压缩机系统经济运行GB/T 27883—2011
本标准规定了交流电动机驱动的一般用容积式空气压缩机系统经济运行要求、判别与评价方法，测试方法及评估与改进措施。
本标准适用于交流电动机驱动、额定排气压力小于或等于1.4MPa，在用的一般用容积式空气压缩机系统运行，改建，扩建及新建容积式空气压缩机系统设计可鑫照执行。2规范性引用文件
下列文件对于本文作的应用是必不可少的。凡是注日期的引用文件，注甘期的版本适用于本文件。凡是不往日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T3853容积式压缩机验收试验GB/T4975容积式压缩机术语总则GB/T13277.1压缩空气第I部分：污染物净化等级GB/T13466交流电气传动风机（泵类、空气压缩机）系统经济运行通则CB/T13471
GB/T16665
节电技术经济效益计算与评价方法空气压缩机组及供气系统节能监测方法GB17167用能单位能源计母器具配备和管理通则GB 18613
GB 19153
GB 21518
GB 50029
3术语和定义
中小型三相异步电动机能效限定值及能效等级容积式空气正缩机能效限定值及能效等级交流接触器能效限定值及能效等级压缩空气站设计规范
GB/T4975、GB/T13466GB/T16665界定的以及下列术语和定义适用于本文件。3. 1
机组t
由电动机、空气压缩机主机与传动、电控、气控（含调速）及主机冷却与润滑等保证空气压缩机正常工作的辅助系统所组成的总体。3.2
净化设备purification equipmcnt为净化压缩空气而采用的各种设备的总称，包括气/液分器、干煤器、过滤器等。3.3
供气警网air sapply network
所有输送压缩空气的管路、管件及辅助设备（如冷却设备)所组成的总体。3. 4
系统system
由机组、净化设备与供气管网所组成的总体。1
TTIKANYKACA
GB/T 27883—2011

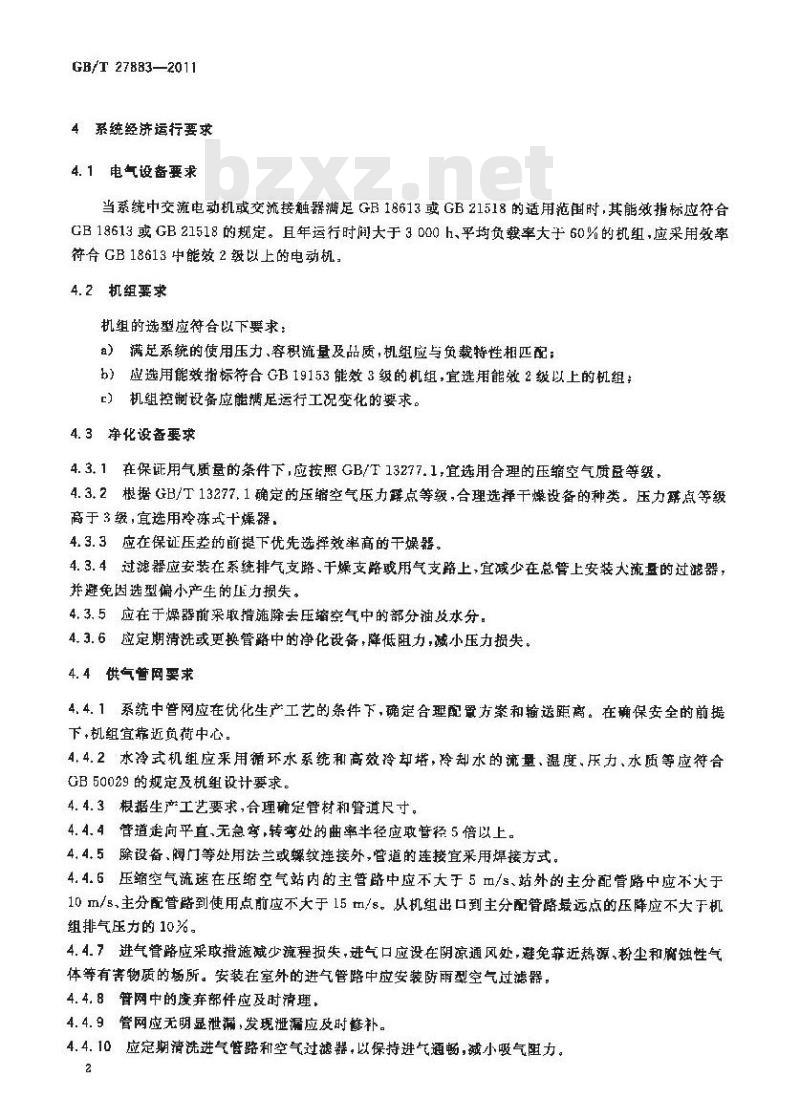

4系统经济运行要求
4.1电气设备要求
当系统中交流电动机或交流接触器满足GB18613或GB21518的适用范国时，其能效指标应符合GB18613或GB21518的规定。且年运行时间大于3000h、乎均负载率大于60%的机组，应采用效率符合CB18613中能效2级以上的电动机，4.2机组要求
机组的选型应符合以下要求：
a）满起系统的使用压力、容积流量及品质，机组应与负载特性相匹配：b）应选用能效指标符合GB19153能效3级的机组，宜选用能效2级以上的机组：）机组控制设备应能满足运行工况变化的要求。4.3净化设备要求
4.3.1在保证用气质量的茶件下，应按照GB/T13277.1，宜选用合理的压玉缩空气质盈等级。4.3.2根据GB/T13277.1确定的压缩空气压力露点等级，合理选择干燥设备的种类。压力点等级高于3级，宜选用冷冻式十燥器，4.3.3应在保证压差的前提下优先选择效率高的干燥器。4.3.4过滤器应安装在系统排气支路、干燥支路或用气支路上，宜减少在总管上安装大流盘的过滤器，并避免因选型偏小产生的正力损失。4.3.5应在于燥器前采取措施除去压缩空气中的部分油及水分。4.3.6应定期清洗或更换管路中的净化设备，降低阻力，减小压力损失。4.4供气管网要求
4.4.1系统中管网应在优化生产工艺的条件下，确定合理配置方案和输送距离。在确保安全的前提下，机组宜靠近负荷中心。
4.4.2水冷式机组应来用循环水系统和高效冷却塔，冷却水的流量、温度、压力、水质等应符合GB50029的规定及机组设计要求。4.4.3根据生产工艺要求，合理确定管材和管道尺寸。4.4.4管道走向平直、无急弯，转弯处的曲率半径应取管径5倍以上。4.4.5除设备、阀门等处用法兰或螺纹连接外，管道的连接宜采用焊接方式。4.4.6压缩空气流速在压缩空气站内的主管路中应不大于5Ⅱ/s、站外的主分配管路中应不火于10m/s.主分配管路到使用点前应不大于15m/s。从机组出口到主分配管路最远点的压降应不大于机组排气压力的10%。
4.4.7进气管路应采取措施减少流程损失，进气口应设在阴凉通风处，避免靠近热源、粉尘和腐蚀性气体等有害物质的场所。安装在室外的进气管路中应安装防雨型空气过滤器。4.4.8管网中的度弃部件应及时清理，4.4.9管网应无明显泄漏，发现泄漏应及时修补。4.4.10应定期清洗进气管路和空气过滤器，以保持进气畅，减小吸气阻力。2
TTTKANTKACA

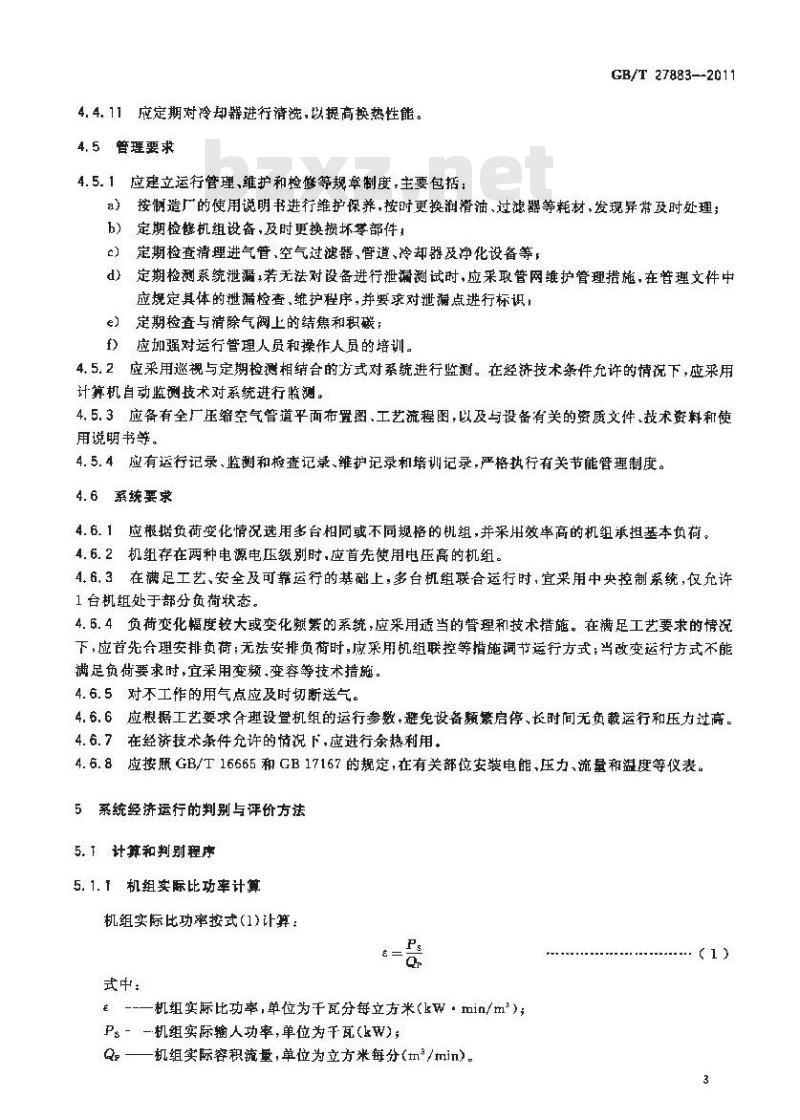

4.4.11应定期对冷却器进行清洗，以提高换热性能。4.5管理要求
4.5.1应建立运行管理，维护和检修等规章制度，主要包括：GB/T 27883--2011
a）按制造厂的使用说明书进行维护保养，按时更换润滑油、过滤器等耗材、发现异带及时处理；b）定期检修机组设备，及时更换损坏零部件！）定期检查清理进气管、空气过滤器，管道、冷却器及净化设备等，d）定期检测系统泄漏若无法对设备进行泄漏测试时，应采取管网维护管理措施，在普理文件中应规定其体的泄漏检查、维护程序，并要求对泄漏点进行标识，e）定期检查与清除气阀上的结焦和积碳：f）应加强对运行管理人员和操作人员的培训。4.5.2应采用巡视与定期检测相结合的方式对系统进行监测。在经济技术条件允许的情况下，应采用计算机自动监测技术对系统进行监测。4.5.3应备有全厂压缩空气管道平面布置图、工艺流程图，以及与设备有关的资质文件，技术资料和使用说明书等。
4.5.4应有运行记录、监测和检查记录、维护记录和培训记录，严格执行有关节能管理制度。4.6系统要求
4.6.1应根据负荷变化情况选用多台相同或不同规格的机组，并采用效率高的机组承担基本负荷。4.6.2机组存在两种电源电压级别时、应首先使用电压高的机组。4.6.3在满足工艺、安全及可靠运行的基础上，多台机组联合运行时，宜采用中央控制系统，仅充许1 台机组处于部分负荷状态。
4.6.4负荷变化幅度较大或变化频紫的系统，应采用适当的管理和技术措施，在满足工艺要求的情况下，应首先合理安排负荷；无法安排负荷时，应采用机组联控等措施调节运行方式；当改变运行方式不能满足负荷要求时，宜采用变频、变容等技术措施。4.6.5对不工作的用气点应及时切断送气。4.6.6应根据工艺要求合理设置机组的运行参数，避免设备频袭启停、长时间无负载运行和压力过高。4.6.7在经济技术兼件允许的情况下，应进行余热利用。4.6.8应按照GB/T16665和GB17167的规定，在有关部位安装电能，压力、流量和温度等仪表。5系统经济运行的判别与评价方法5. I 计算和判别程序
5.1.T机组实际比功率计算
机组实际比功率按式(1)计算：
式中：
E--一机组实际比功率，单位为干瓦分每立方米（kw·加in/m）Ps-《一机组实际输人功率，单位为干瓦（kW)；Q——机组实际容积流量，单位为立方米每分(m/min)。TTTKAONYKACA
（1）www.bzxz.net
GB/T27883—2011
5.1.2判别程序
系统经济运行的判别应按以下程序进行：a）按5.2对电气设备进行判别与评价；按5.3对机组进行判别与评价；
按5.4对净化设备进行判别与评价；按5.5对供气管网进行判别与评价；d
按5.6对管理进行判别与评价：
按5.7对系统进行判别与评价。
5.2电气设备别与评价
电动机的额定效率大于或等于GB18613中规定的能效2级，并且交流接触器的吸持功率小于或等于GB21518中规定的能效2缴，则认定为经济；电动机的额定效率大于或等于GB18613中规定的能效3级，并且交流接触器的吸持功率小丁或等于GB21518中规定的能效3级，则认定为合理；电动机的额定效率小于GB18613中规定的能效3级，或者交流接触器的吸持功率大于GB21518中规定的能效3级，则认定为不经济。
5.3机组判别与评价
当机组实际比功率小于或等于GB19153规定的能效2级，则认定为经济，当实际比功率小于或等于GB19153规定的能效3级，则认定为合理，当实际比功率大于GB19153规定的能效3级，则认定为不绕济。
5.4净化设备判别与评价
净花设备应满足4.3的要求，否认定为不经济。5.5供气筒网判别与评价
供气管网应满足4.4的要求，否则认定为不经济。5.6管理判别与评价
系统管理应满足4.5的要求，否则认定为不经济。5. 7系统判别与评价
当系统满足4.6的要求，并且5.2、5.3、5.4、5.5和5.6都判别为经济时，则认趋为经济：当系统满是4.6的要求，并且5.2、5.3、5.4、5.5和5.6的判别中有合理项，但没有不经济项时，则认定为合理；当系统不满足4.6的要求，或5.2.5.3.5.4、5.5和5.6的判别中有不经济项时，则认定为不经济。6机组测试方法
6.1.测试要求
机组试时应符合以下要求：
a）测试应在额定压力和实际转速的条件下进行；b）在进行测试之前，应收集并核对设备原始技术数据和运行数据；）务被测参数应同时进行采样和记录：4
TTTKAONTKACA
d）主要测点包括机组进出口和主分配管路进出口等。6.2测量仗器仗表要求
测量仪器仪表应符合以下要求：a）有功电能表的准确度应不低于1.5级；b）有功功率表的准确度应不低乎1.0级：压力表的准确度应不低于1.5级；c
d）气体流盘计的推确度应不低于1.山级；e）转速表的准确度应不低于0.5级f）温度表的准确度虚不抵于1.0级。测量仪馨仪表应根据相应的标准或规程进行校准。6.3机组测试
机组测试应按照GB/T3853和GB.19153的规定。6.4测试数据处理
验证数据有效性后，应按照5.1.1的规定计算机组实际比功率。7系统评估与改进措施
7.1系统评估
应参照附录的格式和内容对系统运行的经济性进行评估7.2改进措施
7.2.1管理措施
GB/T 27883—2011
7.2.1.1对未达到经济运行要求的系统，应进行节能诊断，并做出评估报告。报告内容应包括系统概况，检谢方法与数据分析、预蔚与管理措施，以及提高能效的改进措施等。评估报告应保存两年以上，实施改进措施后，应对改进效果进行评估，提供评估报告。7.2.1.2制定科学的管理流程,加强系统运行管理。7.2.1.3系统更新改造时，应按照GB/T13471的要求进行经济效益评价。7. 2. 2技术措施
7.2.2.1现有系统机组容量裕度过大、系统长期处于低负载运行时，可采取更换机组或降低转速等改进措施。
7. 2. 2. 2
当现有系统负荷波动较大、设备频启停时，可采取增加变频或中央控制系统等改进措施，7.2.2. 3
当管网运行不经济时，可调整设备运行方式，或采取清洗，更换、管路拆分或联合等改进措施。5
GB/T 27883—2011
附录A
（资料性附录）
空气压缩机系统经济运行评估报告样式××××××单位
空气压缩机系统经济运行评估报告评估单位：
评估负责人：
编制日期：年
编号：
一、概述
1.评估的目的
2.评估的依据（相关标准、法规等）3.受评估方基本情况（性质、主要产品）二、空气压机系统现状
1.系统设备清单
2.系统丁艺流程图
3.压缩空气质量等级及主要用途4.系统使用现状（主机使用数量、负载率、能耗情况等）三、评估过程描述（测评依据.评估结果）1.测试过程说明（测试工况、起止时间、周期、选取的测量点等）2.对电气设备的评估
（1)电动机（参照GB18613）
（2)交接融触器（参照GB21518）3.对机组的评估（参照GB19153)4.对净化设备的评估（参照本标准4.3及5.4)）5.对供气管网的评帖（参照本标准4.4及5.5)GB/T 27883—2011
GB/T27883—2011
6.对管理的评估（参照本标准4.5及5.6）7.对系统的评估（参照本标准4.6及5.7)四、评估结论
经对以上各项评估：
空气压缩机系统为口经济口合理不经济评估单位：
评估负责人：
评估日期：年月口
1.被评估方携供的愿始资料（设备清单、图纸，管理文件，操作维护记录等）2.测试记录和评枯表
表 1电动机测试记录评价表
瓶定功率/
年运行时间/
注1：当空压机系统中的电动机大于4台时,可增加该表的行数。注2，电动机的能效等应依据GB18613进行判断平均负载率/
表 2 交流接触器测试记录评价表编号
定工作电流/
注 1:当空压机系统中的交流接触器大于 4 台时,可增加该表的行数。注2：交流接触器的能效等级应依据GB2151进行判断，GB/T 27883—2011
实测效率/
实测吸持功率/
(Y·A)
表 3 容积式空气压缩机测试记录评价表编号
实测机组输入功
率/kw
实机组穿积流
量/(m'/min)
注1：当空气压缩机机系统中的压缩机大于4台时,可增加该表的行数，注2：空气压缩机的能效等级应依据GB19153进行判断。实际比功事/
(kW.min/m\)
能效等级
能效等级
能效等级
GB/T 27883-2011
3.系统经济运行评估表
项是名称
评估项目
评估组成员
评估内容
评单位
单位地址
机房位置
负贫人
电气设备
净化设备
供气管网
表4客积式空气压缩机系统经济运行评估表评估日期
联系人
联系电话
职务/职称
职务/职称
职务/联称
电动机
交流接触器
赖定效率/%
吸持功率/
(V· A)
实际比功率/(kw·min/m*)
是否满足4.3的要求
是否满足 4. 4 的要求
是否满足4.5的要求
是否篇足4.6的要求
评估结果
评估结果
评估结果
评估结果
评估结果
评钴结果
单位/部门
单位/部门
单位/部门
经济口合理
不经济
一整济口合理
不经济
口经济口不经济
口经济口不经所
经济口不经济
口经济合理
不经济
依据5.2
依据5.3
依据5.4
依据5,5
依据5.6
依据与.7
