【国家标准】 电气装置安装工程蓄电池施工及验收规范

S/N:1580177-929
创光菜学监国支京
统书号：1580177-929
价：12.00元

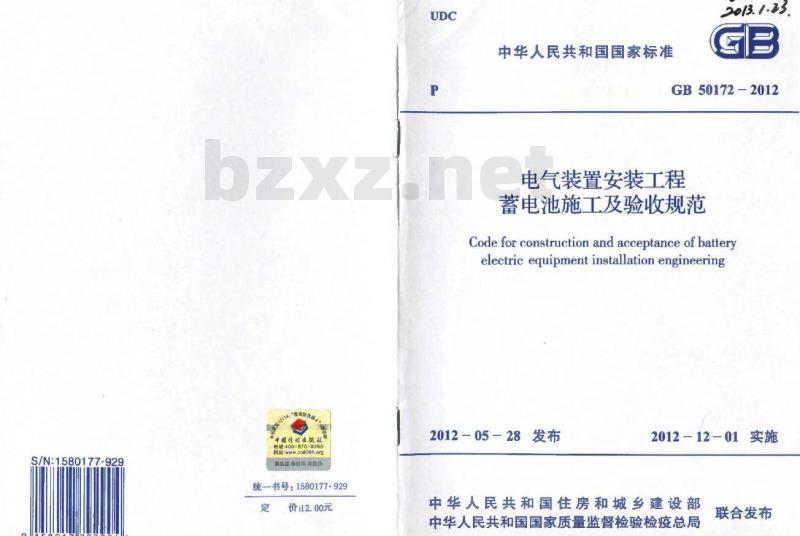

中华人民共和国国家标准
2013.1.以
GB50172-2012
电气装置安装工程
蓄电池施工及验收规范
Code for construction and acceptance of batteryelectric equipment installation engineering2012-05-28发布
2012-12-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

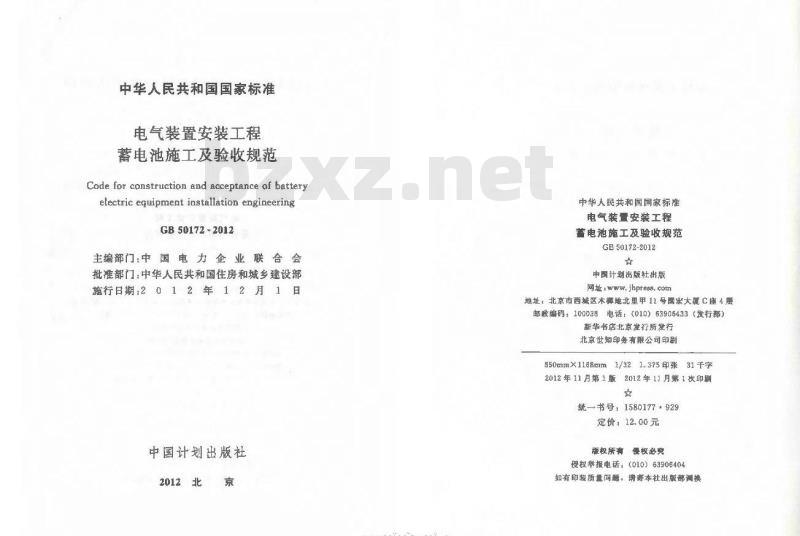

中华人民共和国国家标准
电气装置安装工程
蓄电池施工及验收规范
Code for construction and acceptance of batteryelectric equipment installation engineeringGB50172-2012
主编部门中国电力企业联合会
批准部门：中华人民共和国住房和城乡建设部施行日期:2012年12月1日
中国计划出版社
2012北
-rKAoNiKAca-
中华人民共和国国家标摊
电气装置安装工程
蓄电池施工及验收规范
GB50172-2012
中国计划出版社出版
网址：jhprees.com
地址：北京市西城区本柳地北里甲11号园发大厦C座4层邮政编码：100038电话：（010）53906433（发行部）新华书店北京发行所发行
北京世知印务有限公司印刷
850mmX1168mm1/321.375印张31千字2012年11月第1版 2012年11月第1次印刷☆
统一书号：1580177：929
定价：12.00元
版权所有慢权必究

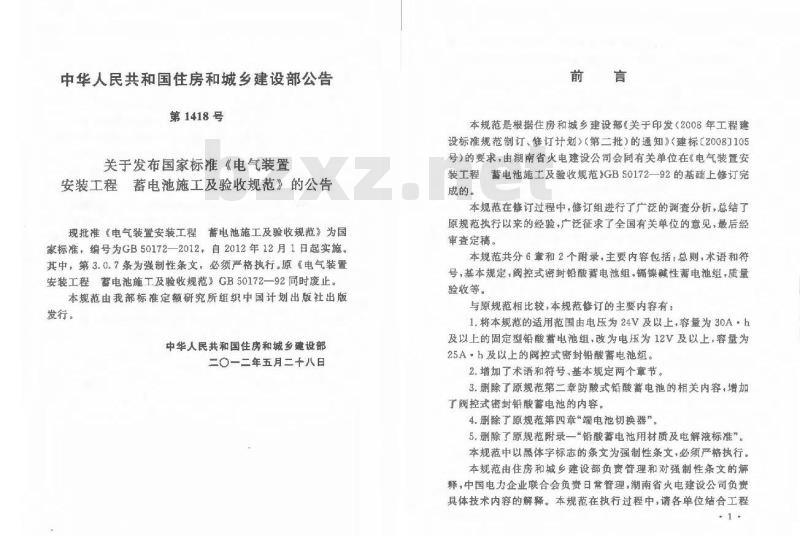

假权举报电话：（010）63906404如有印装质量问题，请奇本社出版部训换中华人民共和国住房和城乡建设部公告第1418号
关于发布国家标准《电气装置
安装工程蓄电池施工及验收规范》的公告现批电气装置安装工程蓄电池施工及验收规范》为国家标准，编号为GB50172一—2012，自2012年12月1日起实施。其中，第3.0.7条为强制性条文，必须严格执行原电气装置安装工程电池施工及验收规范》GB50172一92同时废止，本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇一二年五月二十八日
本规范是根据住房和城乡建设部关于印发2008年工程建设标推规范制订，修订计划）（第二批）的通知（建标【2008105号）的要求，由湖南省火电建设公司会同有关单位在《电气装置安装工程蓄电池施工及验收规范》GB50172—92的基础上修订完成的。
本规范在修订过程中，修订组进行了广泛的调查分析，总结了原规范执行以来的经验，广泛征求了全国有关单位的意见，最后经审查定搞。
本规范共分6章和2个附录，主要内容包括：总则，术语和符号，基本规定，阀控式密封铅酸蓄电池组，镍碱性蓄电池组，质量验收等：
与原规范相比较，本规范修订的主要内容有：1.将本规范的适用范围由电压为24V及以上，容量为30A·h及以上的固定型铅酸蓄电池组，改为电压为12V及以上，容量为25A·h及以上的阀控式密封铅酸蓄电池组。2.增加了术语和符号基本规定两个章节。3.删除了原规范第二章防酸式铅酸蓄电池的相关内容，增加了阀控式密封铅酸蓄电池的内容。4.删除了原规范第四章“端电池切换器”。5.删除了原规范附录一“铅酸蓄电池用材质及电解液标准”。本规范中以患体学标志的条文为强制性条文，必须产格执行本规范由住房和城乡建设部负责管理和对强制性条文的解释，中国电力企业联合会负资日常管理，湖南省火电建设公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程1.

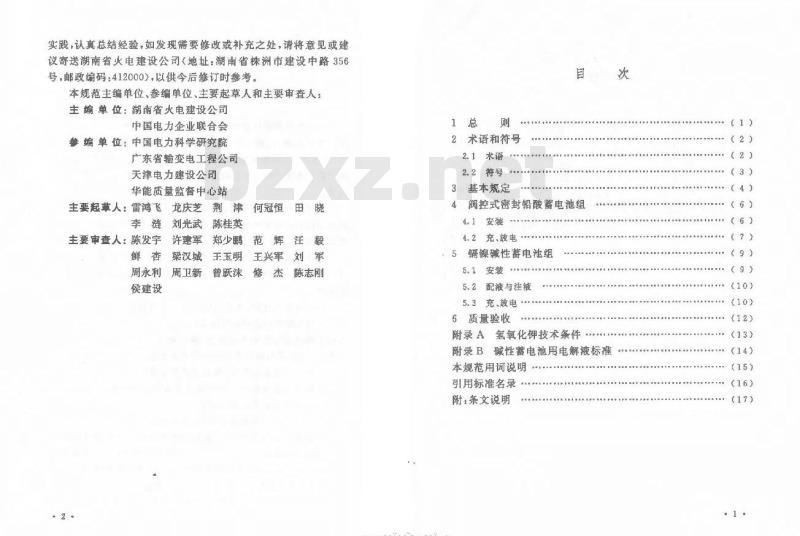

实践，认真总结经验，如发现需要修改或补充之处，请将意见或建议寄送湖南省火电建设公司（地址：湖南省株洲市建设中路356号，邮政编码：412000），以供今后修订时参考，本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：湖南省火电建设公司中国电力企业联合会
参编单位：中国电力科学研究院广东省输变电工程公司
天津电力建设公司
华能质量监督中心站
主要起草人：雷鸿飞龙庆芝荆津何冠恒田晓李辩
陈桂英
刘光武
主要审查人：陈发宇
周永利
侯建设
许建军
粱汉城
周卫新
王玉明
曾跃沫
范辉注毅
王兴军刘军
杰陈志刚
2术语和符号
2.1术语
2.2符号
3基本规定
阀控式密封铅酸蓄电池组
4.1安装
4.2充、放电
5镉镍碱性蓄电池组
5.1安装
5.2配液与注液
5.3充、放电·
6质量验收
附录A氢氧化钾技术条件
附录B碱性蓄电池用电解液标准
本规范用词说明
引用标准名录
附：条文说明
-rKoNiKAca
（3）
General provisions
2Termsand symbols
2.2Symbols
3Basic requirement

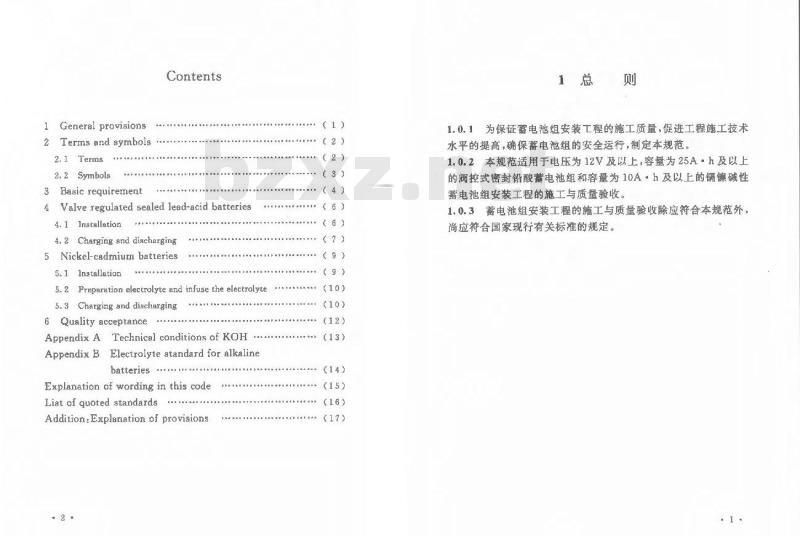

Contents
4Valve regulated sealed leed-acid batteries4.1Installation
4.2 Charging and discharging5 Nickel-cadmium batteries
5.1Installetion
5. 2 Preparation electrolyte and infuse the electrolyte5.3 Charging and discharging6 Quality acceptance ...
AppendixATechnical conditions ofKOHAppendix B Electrolyte atandard for alkalinebatteries..
Explanation of wording in this codeLiat of guoted standards ........AdditionExplanation pf prowisions2
（2）
（6）
（10)
（13)
（14)
（15)
1.0.1为保证蓄电池组安装工程的施工质量，促进工程施工技术水平的提高，确保蓄电池组的安全运行，制定本规范。1.0.2本规范适用于电压为12V及以上，容量为25A·h及以上的阀控式密封铅酸蓄电池组和容量为10A·h及以上的镉镶碱性蓄电池组安装工程的施工与质量验收1.0.3蓄电池组安装工程的施工与质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。2术语和符号
2.l.1阀控式密封铅酸蓄电池valveregulated sealedleadacid battery
带有安全阀的密封蓄电池，在电池内压超出预定值时允许气体逸出，在使用寿命期间，正常使用情况下无需补加电解液。nickel-cadmium bartery
2.1.2锅镍蓄电池
含碱性电解质，正极含载化镍，负极为铺蓄电池。2.1.3完全充电fullycharged state充电的一种状态，即在选定的条件下充电时所有可利用的活性物质不会显著增加容量的状态。2.1.4容量
capacity
在规定的条件下，完全充电的蓄电池能够提供的电量，通常用A·h表示，
2.1.5充电率
charge rate
对蓄电池进行恒流充电时所规定的电流值。2.1.6放电率
discharge rate
在额定容量下蓄电池按规定时问放电时的连续放电电流值。2.1.7终止电压
final voltage,cut-off voltage规定的放电终止时的蓄电池的电压。2.1.8开路电压
open circuit yoltage,off-load voltage放电电流为零时蓄电池的电压。2.1.9放电倍率
discharge rate
电池在规定的时间内放出其额定容量时所需要的电流值，它在数值上等于电池额定容量的倍数，通常以字母C表示。2.
2.1.10补充充电
supplementary charge
蓄电池在存放过程中，由于自放电，容量逐渐减少，甚至于损坏，按产品技术文件的要求定期进行的充电。2.1.11初充电initial charge
新的蓄电池在其使用寿命开始时的第一次充电，2.1.12 恒流充电constant current charge充电电流在充电电压的范围内，维持在恒定值的充电。2.1.13恒压充电
constant voltage charge
充电电压在充电电流的范围内，维持在恒定值的充电。2.2符号
C——10h率额定容量（A·h）；C——5h率额定容量（A·h）；
Ii0——-10h率放电电流(A)。
iKAoNiKAca-
3基本规定
3.心，1蓄电池组的安装应按已批准的设计图纸及产品技术文件的要求进行施工。
3.0.2蓄电池在运输过程中，应轻搬轻放，不得有强烈冲击和振动，不得倒置，重压和白雨淋。3.0.3蓄电池到达现场后，应进行验收检查，并应符合下列规定：1包装及密封应良好。
2应开箱检查清点，型号、规格应符合设计要求，附件应齐全，元件应无捆坏。
3产品的技术文件应齐全。
4按本规范要求外观检查应合格。3，0.4蓄电池到达现场后，应在产品规定的有效保管期限内进行安装及充电。不立即安装时，其保管应符合下列规定：1酸性和碱性蓄电池不得存放在同一室内。2蓄电池不得倒置，开箱后不得重叠存放。3蓄电池应存放在清洁、干爆燥、通风良好的室内，应避免阳光直射，存放中，严禁短路、受潮，并应定期清除灰尘。4阀控式密封铅酸蓄电池宜在5℃～40℃的环境温度，相对湿度低于80%的环境下存放：钢镍碱性书电池宜在一5℃~35℃的环境温度，相对湿度低于75%的环境下存放。蓄电池从出厂之日起到安装后的初始充电时间超过六个月时，应采取充电措施。3.0.5雷电池施工应制定安全技术措施。3.0.6蓄电池室的建筑工程应符合下列规定：1与电池安装有关的建筑物的建筑工程质量应符合现行国家标准《建筑工程施T质量验收统一标准》GB50300的有关规.4
定。当设备及设计有特殊要求时，尚应符合其要求。2蓄电池安装前，建筑工程及其辅助设施应按设计要求全部完成，并应验收合格。
3.0.7蓄电池室应来用防爆型灯具、通风电机，室内照明线应采用穿管暗嫩，室内不得装设开关和插座。3.0.8蓄电池直流电源柜订货技术要求、试验方法、包装及贮运条件应符合现行行业标准电力系统直流电源柜订货技术条件》DL/T459的有关规定。盘、柜安装应符合现行国家标准《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171的有关规定。
4阀控式密封铅酸蓄电池组
4.1安装
4.1.1蓄电池安装前，应按下列规定进行外观检查：1蓄电池外观应无裂纹、无损伤，密封应良好，应无渗漏，安全排气阀应处于关闭状态。
2蓄电池的正、负端接线柱应极性正确，应无变形、无损伤。3透明的蓄电池槽，应检查极板无严重变形，槽内部件应齐全，无损伤。
4连接条，螺栓及螺母应齐全。
4.1.2清除蓄电池表面污垢时，对塑料制作的外壳应用清水或弱碱性溶液擦拭，不得用有机溶剂清洗。4.1.3蓄电池组的安装应符合下列规定，1蓄电池放置的基架及间距应符合设计要求：蓄电池放置在基架后，基架不应有变形；基架宜接地。2套电池在搬运过程中不应触致极柱和安全排气阀。3蓄电池安装应平稳，间距应均勾，单体蓄电池之间的间距不应小于5mm，同一排，列的蓄电池槽应高低一致，排列应整齐。4连接蓄电池连接条时应使用绝缘工具，并应佩戴绝缘手套。5连接条的接线应正确，连接部分应涂以电力复合脂。螺栓紧固时，应用力矩手，力矩值应符合产品技术文件的要求。6有抗展要求时，其抗震设施应符合设计要求，并应牢固可靠。4.1.4蓄电池组的引出电缆的敷设应符合现行国家标准电气装置安装工程电缆线路施工及验收规范》GB50168的有关规定。电缆引出线正、负极的极性及标识应正确，且正极应为赭色，负极应为蓝色。蓄电池组电源引出电缆不应直接连接到极柱上，应采6
用过板连接。电缆接线端子处应有绝缘防护罩4.1.5蓄电池组的每个蓄电池应在外表面用耐酸材料标明编号。4.2充、放电
4.2.1裁电池组安装完毕后，应按产品技术文件的要求进行充电，并应符合下列规定：
1充电前应检查蓄电池组及其连接条的连接情况。2充电前应检查并记录单体蕾电池的初始端电压和整组电压。3充电期间，充电电源应可靠，不得断电。4充电期间，环境温度应为5C~35℃，蓄电池表面温度不应高于45℃。
5充电过程中，室内不得有明火，通风应良好。4.2.2蓄电池组安装完毕投运前，应进行完全充电，并应进行开路电压测试和容量测试。
4.2.3达到下列条件之一时，可视为完全充电：1蓄电池在环境温度5~35℃条件下，以（2.40V士0.01V)/单体的恒定电压充电电流不大于2.5I（A）充电至电流值5h稳定不变时。
2充电后期充电电流小于0.005C10（A)时。3符合产品技术文件完全充电要求时。4.2.4完全充电的蓄电池组开路静置24h后，应分别测量和记录每只蓄电池的开路电压，测量点应在端子处，开路电压最高值和最低值的差值不得超过表4.2.4的规定。表4.2.4开路电压最高值和最低值的整值标苏电压（V
开略电压最高值和最低值的差值（mV）20
4.2.5蓄电池容量测试应符合下列规定：7
1蓄电池在环境温度5℃~35C的条件下应完全充电，然后应静放1h~24h，当蓄电池表面温度与环境温度基本一致时，应进行10h率容量放电测试，应以0.1C10（A）恒定电流放电到其中一个蓄电池电压为1.80V时终止放电，并应记录放电期间蓄电池的表面温度及放电持续时间T。
2放电期间应每隔一个小时测量并记录单体蓄电池的端电压、表面温度及整组蓄电池的端电压。在放电末期应随时测量。3在放电过程中，放电电流的波动允许范围为规定值的士1%.
4实测容量C（A·h）应用放电电流I(A)乘以放电持续时间T(h)计算。
5当放电期间蓄电池的表面温度不为25℃，可按下式将实测放电容量折算成25℃基准温度时的容量：C
C2s=1+0.006(-25)
式中：t—放电开始时蓄电池的表面温度（℃）；(4.2.5)
C当蓄电池的表面温度为t时实际测得的容量（A·h）Cz—换算成基准温度（25C）时的容量（A·h））0.006——10h率放电的容量温度系数。6放电结束后，蓄电池应尽快进行完全充电，710h率容量测第一次循环不应低于0.95C10，在第三次循环内应达到1.0C10，容量测试循环达到1.0C1可停止容量测试。
4.2.6蓄电池组的开路电压和10h率容量测试有一项数据不符合本规范的规定时，此组蓄电池应为不合格，4.2.7在整个充，放电期间，应按规定时间记录每个蓄电池的电压、表面温度和环境温度及整组蓄电池的电压、电流，并应绘制整组充、放电特性曲线。
4.2.8电池充好电后，应按产品技术文件的要求进行使用与维护。·8
5镉镍碱性蓄电池组
5.1安装
5.1.1蓄电池安装前应按下列规定进行外观检查：1蓄电池外壳应无裂纹、损伤、漏液等现象。2蓄电池正，负端接线柱应极性正确，壳内部件应齐全无损伤：有孔气塞通气性能应良好
3连接条，螺栓及螺母应齐全，应无锈蚀。4带电解液的蓄电池，其液面高度应在两液面线之间：防漏运辑螺塞应无松动、脱落.
5.1.2清除截电池表面污垢时，对塑料制作的外壳应用清水或弱碱性溶液擦拭，不得用有机溶剂清洗，5.1.3书电池组的安装应符合下列规定：1蓄电池放置的平台，基架及间距应符合设计或产品技术文件的要求，蓄电池放置在基架后，基架不应有变形，基架宜接地。2蓄电池安装应平稳，间距应均勾，单体蓄电池之间的间距不应小于5mm同一排，列的蓄电池应高低一致，排列应整齐。3连接蓄电池连接条时应使用绝缘工具，并应佩戴绝缘手套。
4连接条的接线应正确，连接部分应涂以电力复合脂：螺栓紧固时，应用力矩扳手，力矩值应符合产品技术文件的要求。5有抗要求时·其抗设施应符合设计规定，并应牢固可靠。
5.1.4蓄电池组引线电缆的数设应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范GB50168的有关规定。电缆引出线正，负极的极性及标识应正确，耳正极应为赭色，负极应9.
为蓝色。蓄电池组电源引出电缆不应直接连接到极柱上，应来用过灌板连接。电缆接线端子处应有绝缘防护罩。5.1.5蓄电池组的每个蓄电池应在外表面用耐藏材料标明编号。5.2配液与注液
5.2.1配制电解液应采用化学纯氢氧化钾，其技术条件应符合本规范附录A的规定。配制电解液应用蒸馏水或去离子水。5.2.2电解液的密度应符合产品技术文件的要求。5.2.3配制和存放电解液应用铁，钢、陶瓷或法琅制成的耐碱器具，不得使用配制过酸性电解液的穿器。5.2.4配液时，应将碱慢慢倾人水中，不得将水倒入碱中。配制的电解液应加盖存放并沉淀6h以上，应取其澄清液或过滤液使用。对电解液有怀疑时应化验，其标准应符合本规范附录B的规定。
5.2.5注人基电池的电解液温度不宜高于30℃：当室温高于30时，应采取降温措施。其液面高度应在两液面线之间。注入电解液后宜净置2h~4h后再初充电。5.2.6配液工作应由具有施工经验的技工操作，操作人员应戴专用保护用品?并应设专人监护。
5.2.7工作场地应备有含量3%~5%的硼酸溶液。5.3充、放电
5.3.1蓄电池的初充电应按产品技术文件的要求进行，并应符合下列规定
1初充电期间，其充电电源应可靠，不得断电。2初充电期间，室内不得有明火，通风应良好3装有催化栓的蓄电池应将催化栓旋下，待初充电完成后再重新装上。
4带有电解液并配有专用防漏运输螺塞的书电池，初充电前10
应取下运输螺塞换上有孔气塞，并检查液面不应低于下液面线5充电期间电解液的温度范围宜为20℃士10℃，当电解液的温度低于5或高于35℃时，不宜进行充电。5.3.2蓄电池初充电应达到产品技术文件所规定的时间，同时单体营电池的电压应符合产品技术文件的要求。5.3.3蓄电池初充电结束后，应按产品技术文件的规定做容量测试，其容童应达到产品使用说明书的要求，高倍率电池还应进行倍率试验，并应符合下列规定：1在3次充、放电循环内，放电容量在20℃土5℃时不应低额定容量。
2用于有冲击负荷的高倍率蓄电池倍率放电，在电解液温度为20士5条件下，应以0.5C电流值先敢电1h情况下维以6Cs电流值放电0.5s，其单体蓄电池的平均电压，超高倍率蓄电池不得低于1.1V：高倍率蓄电池不得低于1.05V。3接0，2C5电流值放电终结时，单体蓄电池的电压应符合产品技术文件的要求，电压不足1.0V的电池数不应超过电池总数的5%，且最低不得低于0.9V。
5.3.4充电结束后，应用蒸馏水或去离子水调整液面至上液面线。
5.3.5在制造厂已完成初充电的密封蓄电池，充电前应检查并记录单体蓄电池的初始端电压和整组总电压，并应进行补充充电和容量测试。补充充电及其充电电压和容量测试的方法应按产品技术文件的要求进行，不得过充，过放。5.3.6放电结束后，蓄电池应尽快进行完全充电。5.3.7在整个充、放电期间，应按规定时间记录每个蓄电池的电压、电解液温度和环境温度及整组蓄电池的电压，电流，并应绘制整组充、放电特性曲线。
5.3.8蓄电池充好电后，应按产品技术文件的要求进行使用和维护。
6质量验收
6.0.1在验收时，应按下列规定进行检查：1蓄电池室的建筑工程及其辅助设施应符合设计要求，照明灯具和开关的形式及装设位置应符合设计要求。2蓄电池安装位置应符合设计要求。蓄电池组应排列整齐，间距应均勾，应平稳牢固。
3蓄电池间连接条应排列整齐，螺栓应紧固、齐全，极性标识应正确、消晰。
4蓄电池组每个电池的顺序编号应正确，外壳应清洁，液面应正常。
5蓄电池组的充、放电结果应合格，其端电压、放电容量、放电倍率应符合产品技术文件的要求。6蓄电池组的绝缘应良好，绝缘电阻不应小于0.5Mn。6.0.2在验收时，应提交下列技术文件：1设计变更的证明文件。
2制造厂提供的产品说明书、装箱单、试验记录、合格证明文件等。
3充、放电记录及曲线，质量验收资料。4材质化验报告。
5备品、备件，专用工具及测试仪器清单。12
附录A氢氧化钾技术条件
表A氢氧化钾技术条件
指标名称
氢氧化（KOH)（%）
碳酸盐（以KCO计）（%）下载标准就来标准下载网
氟化物（CE%）
硫酸盐(SO(%)
总鼠盘（%）
磷酸盐（P（%）
化学纯
指标名称
硅酸盐（S0%）
纳(Na)(%)
努（Ca)（%）
铁(Pe)（%)
重金属（以Pb计）（%）
澄清度试验
化学纯
附录B碱性蓄电池用电解液标准
轰B碱性蓄电池用电解液标准
密度(15+g/cml）
含量（g/L）
CI-(g/L)
K,CO,(g/L)
Cat+ . Mga+ (g/L)
Fe/KOH(NaOH)(%)
新配电解液
技术要求
使用过程极限值
无色进明、无悬浮物
1.20±0.01
KOH,240~270
Na0H.215~240
1.20±0.01
KOH.240-270
Na0H.215~-240
本规范用词说明
1为便于在执行本规范条文时区别对待，对要求严格程度不同的用词说明如下：
1)表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”2)表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”3)表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”4表示有选择，在一定条件下可以这样做的，采用“可”2条文中指明应按其他有关标准执行的写法为“应符合...的规定”或“应按执行”。
