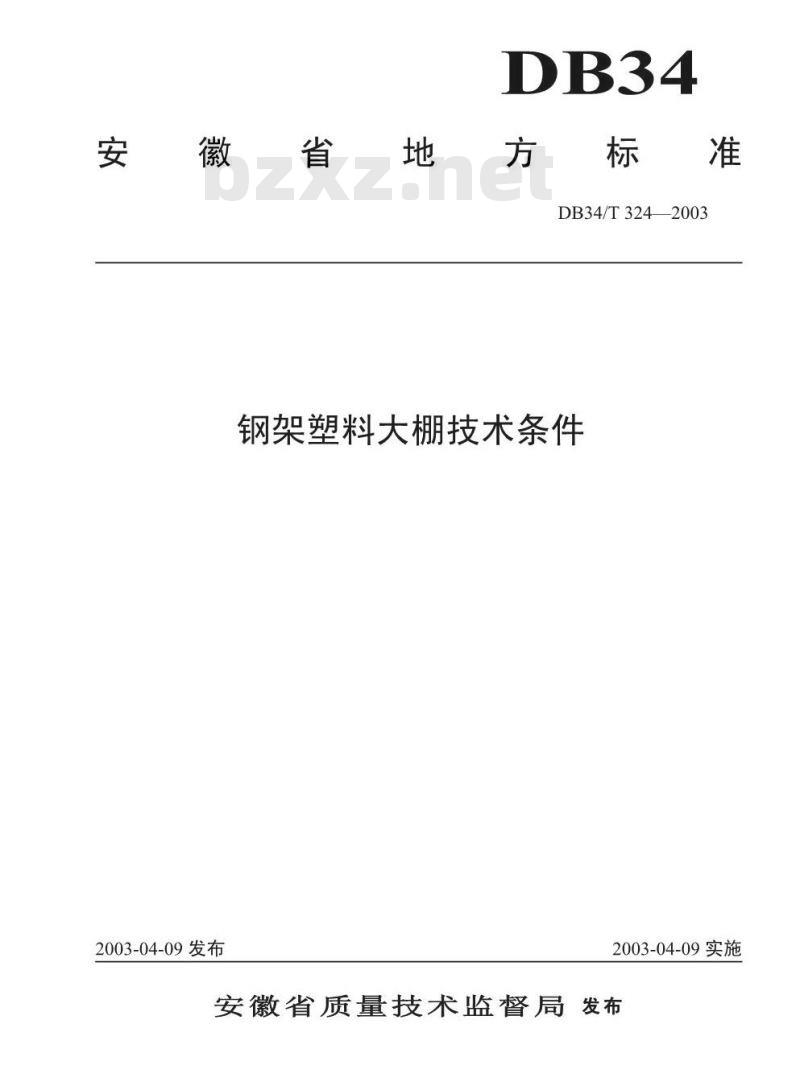

【地方标准】 钢架塑料大棚技术条件

安徽省地
方标准
DB34/T324—2003
钢架塑料大棚技术条件
2003-04-09发布
2003-04-09实施
安徽省质量技术监督局发布

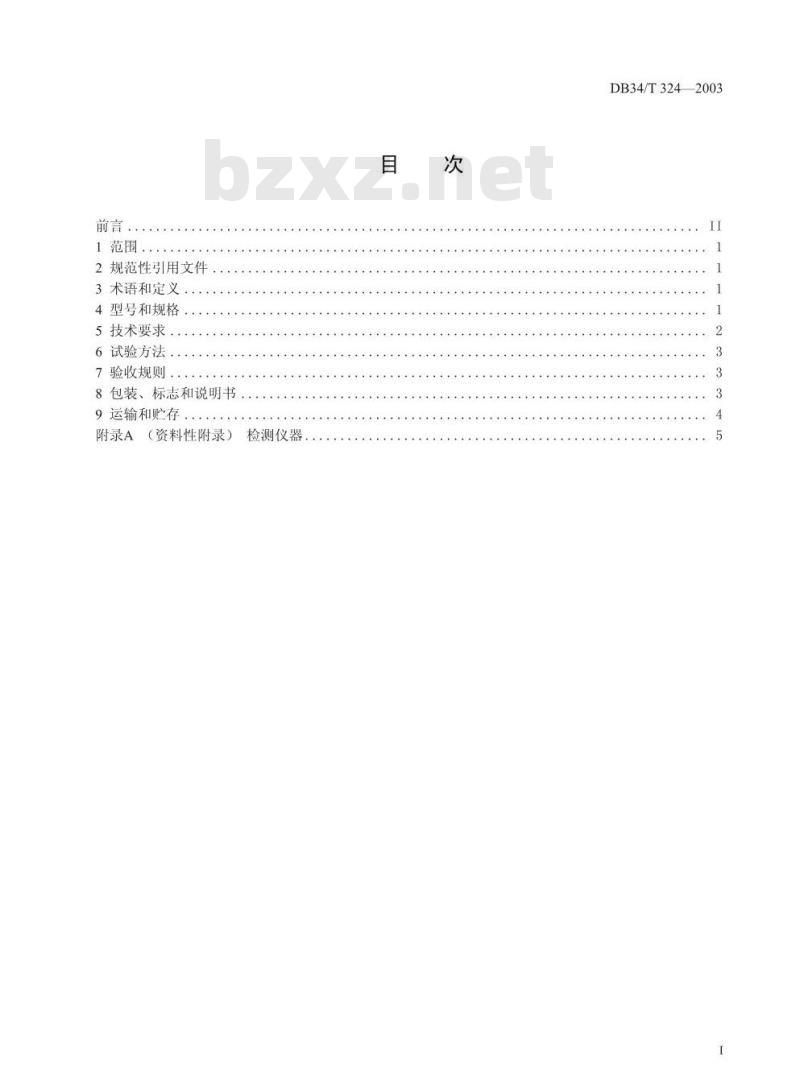

1范围
2规范性引用文件
3术语和定义
4型号和规格
5技术要求
6试验方法
7验收规则：
8包装、标志和说明书
9运输和贮存
附录A（资料性附录）
检测仪器，
http：//foodm
DB34/T324—2003
DB34/T324—2003

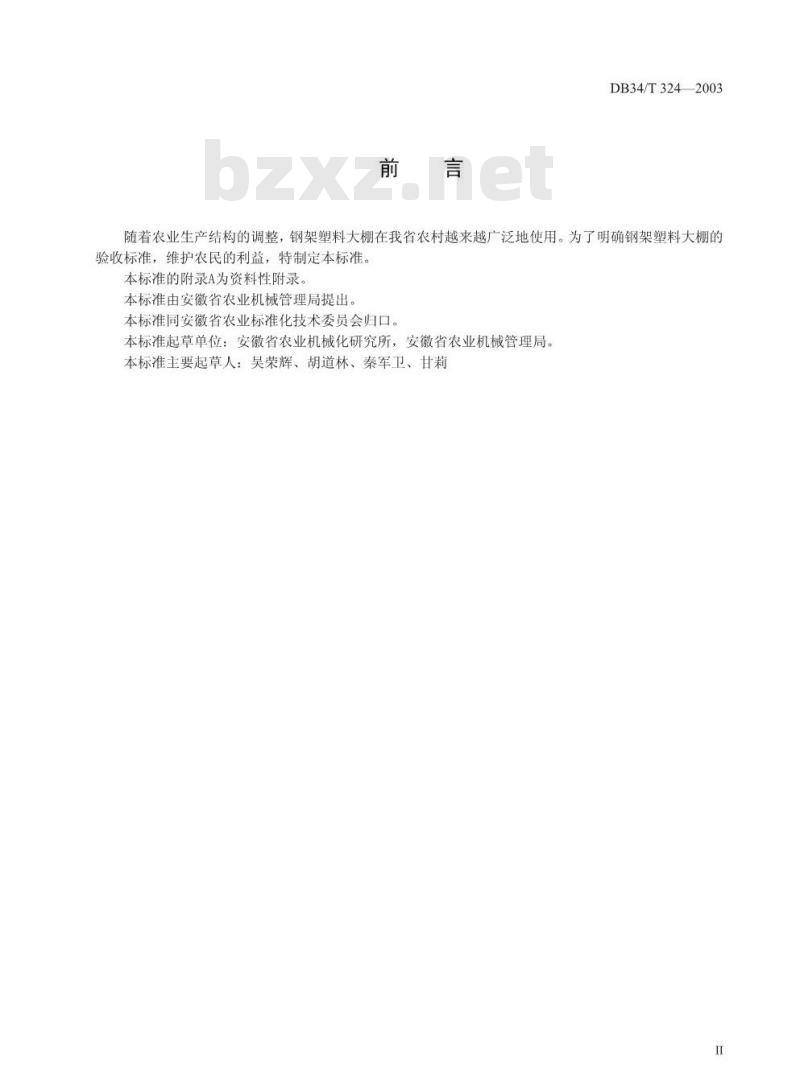

随着农业生产结构的调整，钢架塑料大棚在我省农村越来越广泛地使用。为了明确钢架塑料大棚的验收标准，维护农民的利益，特制定本标准本标准的附录A为资料性附录。
本标准由安徽省农业机械管理局提出。本标准同安徽省农业标准化技术委员会归口。本标准起草单位：安徽省农业机械化研究所，安徽省农业机械管理局。本标准主要起草人：吴荣辉、胡道林、秦军卫、甘莉I
http：//foodmate.net/范围

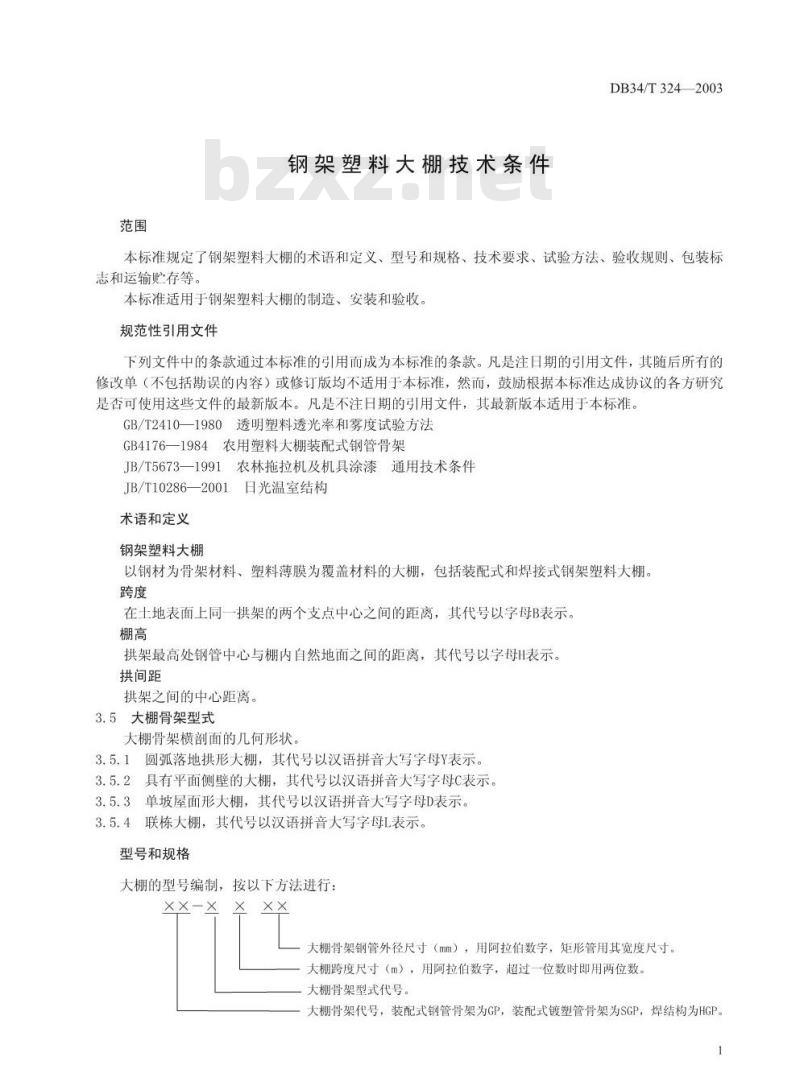

钢架塑料大棚技术条件
DB34/T3242003
本标准规定了钢架塑料大棚的术语和定义、型号和规格、技术要求、试验方法、验收规则、包装标志和运输贮存等。
本标准适用干钢架塑料大棚的制造、安装和验收。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2410一1980透明塑料透光率和雾度试验方法GB4176—1984农用塑料大棚装配式钢管骨架JB/T5673—1991农林拖拉机及机具涂漆通用技术条件JB/T10286—2001日光温室结构
术语和定义
钢架塑料大棚
以钢材为骨架材料、塑料薄膜为覆盖材料的大棚，包括装配式和焊接式钢架塑料大棚跨度
在土地表面上同一拱架的两个支点中心之间的距离，其代号以字母B表示。棚高
拱架最高处钢管中心与棚内自然地面之间的距离，其代号以字母H表示。拱间距
拱架之间的中心距离。
3.5大棚骨架型式
大棚骨架横剖面的几何形状，
3.5.1圆弧落地拱形大棚，其代号以汉语拼音大写字母Y表示。3.5.2具有平面侧壁的大棚，其代号以汉语拼音大写字母C表示。3.5.3单坡屋面形大棚，其代号以汉语拼音大写字母D表示。3.5.4联栋大棚，其代号以汉语拼音大写字母L表示。型号和规格
大棚的型号编制，按以下方法进行：XX-X
大棚骨架钢管外径尺寸（mm），用阿拉伯数字，矩形管用其宽度尺寸。大棚跨度尺寸（m），用阿拉伯数字，超过一位数时即用两位数，大棚骨架型式代号。
大棚骨架代号，装配式钢管骨架为GP，装配式镀塑管骨架为SGP，焊结构为HGP。1
全品伙伴网h

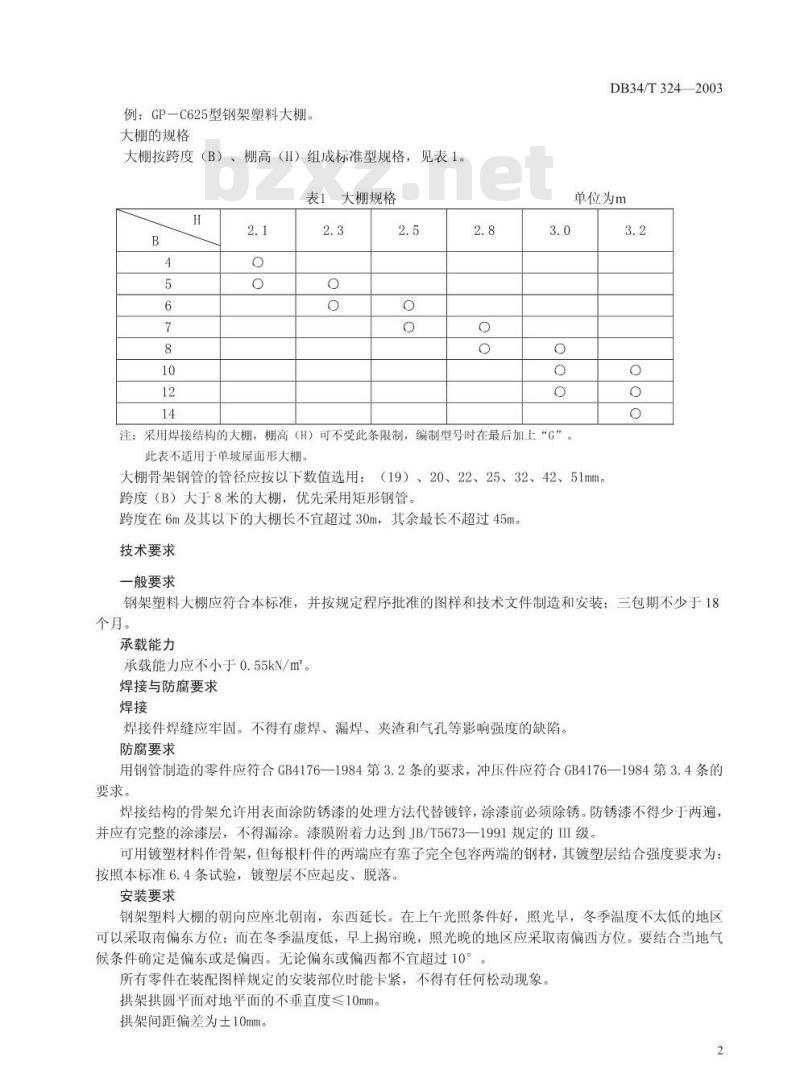

例：GP-C625型钢架塑料大棚。
大棚的规格
大棚按跨度（B）、棚高（H）组成标准型规格，见表1。表1大棚规格
DB34/T324—2003
单位为m
注：采用焊接结构的大棚，棚高（H）可不受此条限制，编制型号时在最后加上“G”此表不适用于单坡屋面形大棚。大棚骨架钢管的管径应按以下数值选用：（19）、20、22、25、32、42、51mm。跨度（B）大于8米的大棚，优先采用矩形钢管。跨度在6m及其以下的大棚长不宜超过30m，其余最长不超过45m技术要求
一般要求
钢架塑料大棚应符合本标准，并按规定程序批准的图样和技术文件制造和安装；三包期不少于18个月。
承载能力
承载能力应不小于0.55kN/m。
焊接与防腐要求
焊接件焊缝应牢固。不得有虚焊、漏焊、夹渣和气孔等影响强度的缺陷。防腐要求
用钢管制造的零件应符合GB4176—1984第3.2条的要求，冲压件应符合GB4176—1984第3.4条的要求。
焊接结构的骨架允许用表面涂防锈漆的处理方法代替镀锌，涂漆前必须除锈。防锈漆不得少于两遍，并应有完整的涂漆层，不得漏涂。漆膜附着力达到JB/T5673一1991规定的Ⅲ级。可用镀塑材料作骨架，但每根杆件的两端应有塞子完全包容两端的钢材，其镀塑层结合强度要求为：按照本标准6.4条试验，镀塑层不应起皮、脱落。安装要求
钢架塑料大棚的朝向应座北朝南，东西延长。在上午光照条件好，照光早，冬季温度不太低的地区可以采取南偏东方位：而在冬季温度低，早上揭晚，照光晚的地区应采取南偏西方位。要结合当地气候条件确定是偏东或是偏西。无论偏东或偏西都不宜超过10°所有零件在装配图样规定的安装部位时能卡紧，不得有任何松动现象。拱架拱圆平面对地平面的不垂直度≤10mm。拱架间距偏差为士10mm。
金品伙伴网h
DB34/T324—2003
跨度小于6米的钢架塑料大棚拱杆入土深度不小于40cm，大于等于6米的则不小于50cm。薄膜
5.5.1单层塑料薄膜，厚度0.08mm以上，透光率90%以上，使用寿命1年以上。5.5.2单层无滴长寿薄膜，厚度0.1mm以上，透光率90%以上，使用寿命3年以上。5.5.3双层膜层间充气：单层膜厚度0.1mm以上，平均充气厚度100mm左右，透光率90%以上，使用寿命三年以上。
试验方法
钢架塑料大棚的承载能力试验
6.1.1每一拱杆荷载的确定：
Fn=0.55BL/n
其中Fn:：每一拱杆荷载（kN）
L：棚长（m）
n：大棚的拱杆总数
6.1.2承载能力试验
以拱杆顶点为中心，以距拱杆地面端点1.5米处为两端，均布九个绳索垂吊重物，拱杆不得发生永久塑性变形。该垂吊重物重量为Fn/9。纵杆接头处和纵杆中部的拱杆都必须进行这样的试验。用钢管制造的零件和冲压件
按照GB4176—1984第4条规定的方法进行。骨架涂漆质量
按照JB/T5673—1991规定的方法进行镀塑层结合强度试验
在室温（不低于-10℃）条件下，将长400mm的镀塑试件的中部放在两块具有弯曲半径为50mm的弯头中间，在台虎钳上把试件折成90，镀塑层不应起皮和脱落。每个大棚抽取的试件不少于2件。拱杆垂直度试验
先取得一拱杆地面两端点的中心连线，用铅锤在拱杆上不同位置取得铅锤点与该中心连线之间的距离，其最大值为拱杆拱圆平面对地面的不垂直度。试验的拱杆拱圆平面不少于总数的5%。薄膜透光率试验
按照GB/T2410—1980规定的方法进行。验收规则
用钢管制造的零件和冲压件质量必须按照GB41761984第5条的规则验收，骨架材料必须经焊接及防腐质量检验合格，并附有质量合格证方准出厂。钢架塑料大棚安装后，骨架经安装质量检验，薄膜按双方约定的种类经厚度和透光率检验，皆合格后，方可交付使用。
定型检验必须进行承载能力的检验，合格后方可定型。包装、标志和说明书
8.1每栋钢架塑料大棚零件的规格数量必须符合产品零件明细表，否则不得包装，8.2每栋钢架塑料大棚大件、小件应分别包装。大件成捆包扎，小件装箱。包装必须保证零件不易散失、碰损。
8.3每捆或每箱的重量均应在80kg以下，要有产品标签。标签内容包括制造厂名称、产品型号、需方单位名称、合同号和证明全套完整性编号。8.4每箱内应有装箱清单。每栋钢架塑料大棚有一份产品说明书及合格证明书并放在第一箱内。3
5需方有特殊包装要求时，应按双方协议执行8.5
运输和贮存
9.1运输与贮存中均应避免与酸、碱、盐等腐蚀性类物质接触。捆与箱应分别堆放。
9.3各捆应一顺堆放，不得交错压放，http：//foodmate.net/DB34/T324—2003
表A.1给出了检测仪器。
测厚仪
钢直尺
钢直尺
照度计
（资料性附录）
检测仪器
检测仪器
(2.5~100）kg
（0~1200）umbZxz.net
(0~1000)mm
(0~30)m
(20~250)lux
http://foodmate.net/DB34/T324—2003
±1lux
