【电力行业标准(DL)】 水工混凝土耐久性技术规范

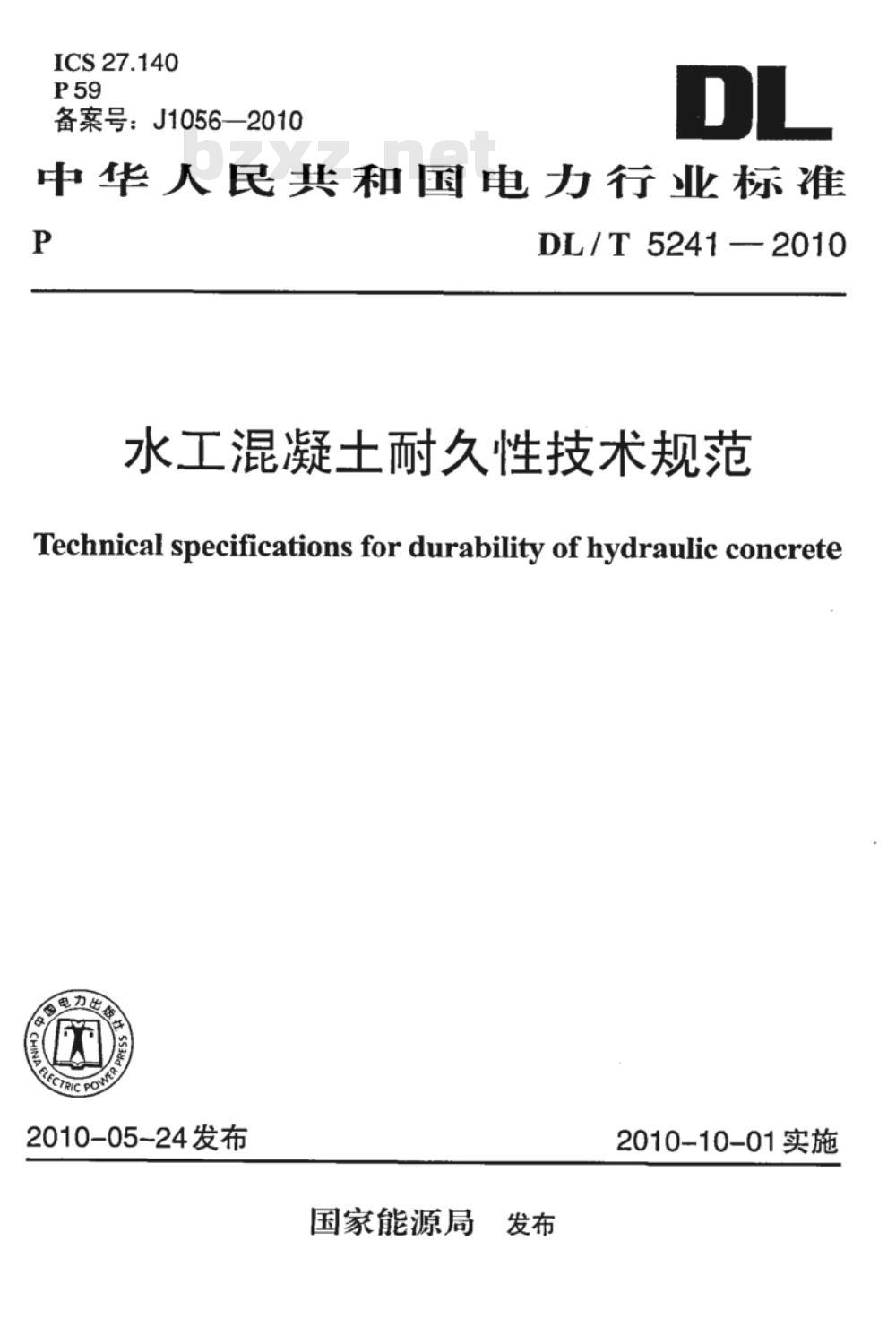

ICS27.140
备案号：J1056—2010
中华人民共和国电力行业标准
DL/T5241-2010
水工混凝土耐久性技术规范
Technical specifications for durability of hydraulic concrete2010-05-24发布
国家能源局
2010-10-01实施

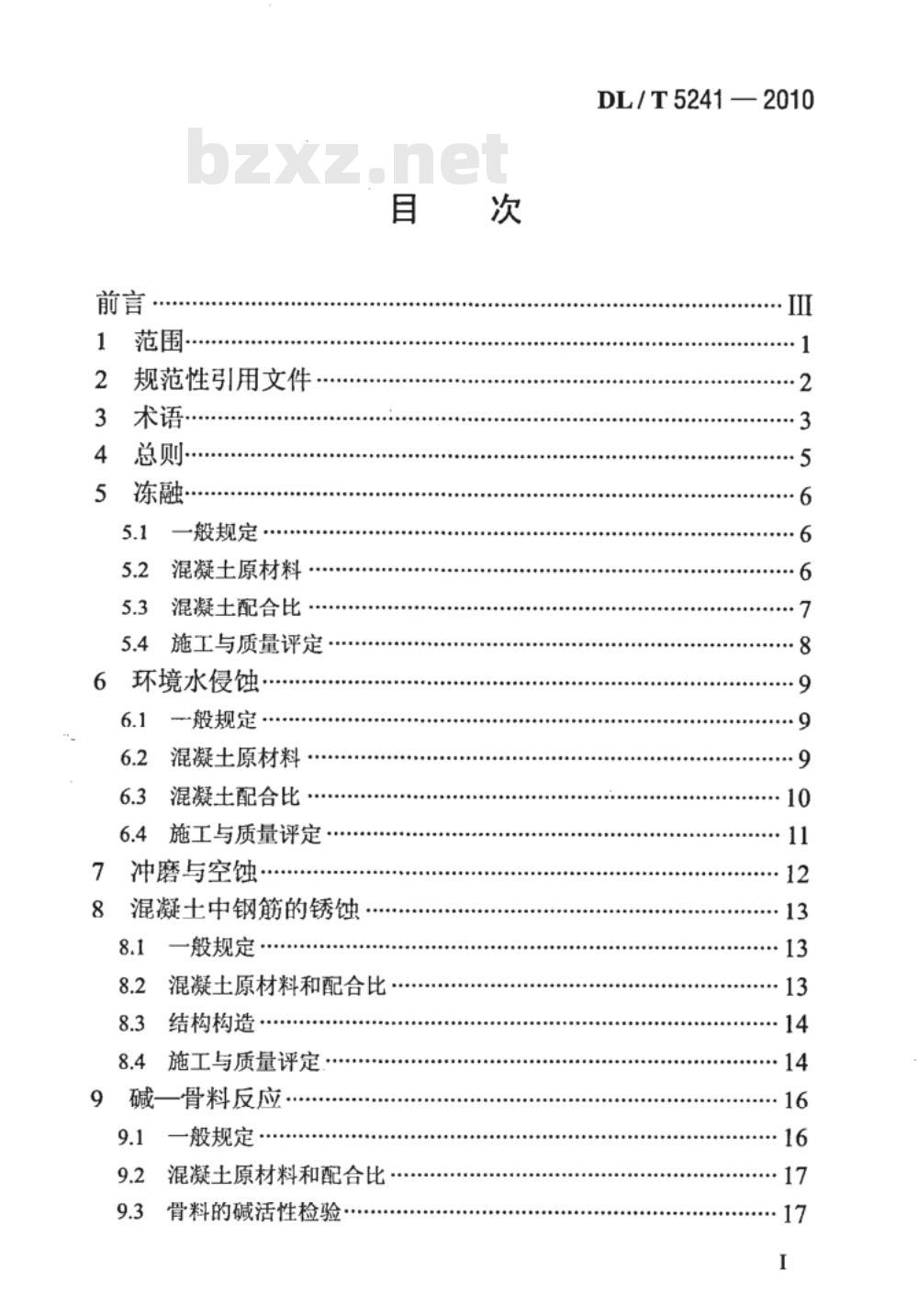

规范性引用文件
术语·
总则…
冻融·
一般规定…
混凝土原材料
混凝土配合比
施工与质量评定
环境水侵蚀·
般规定…
混凝土原材料·下载标准就来标准下载网
混凝土配合比.
施工与质量评定…
冲磨与空蚀
混凝土中钢筋的锈蚀
一般规定
混凝土原材料和配合比
结构构造
施工与质量评定
一骨料反应…
一般规定
混凝土原材料和配合比
骨料的碱活性检验·
DL/T5241—2010
DL/T52412010

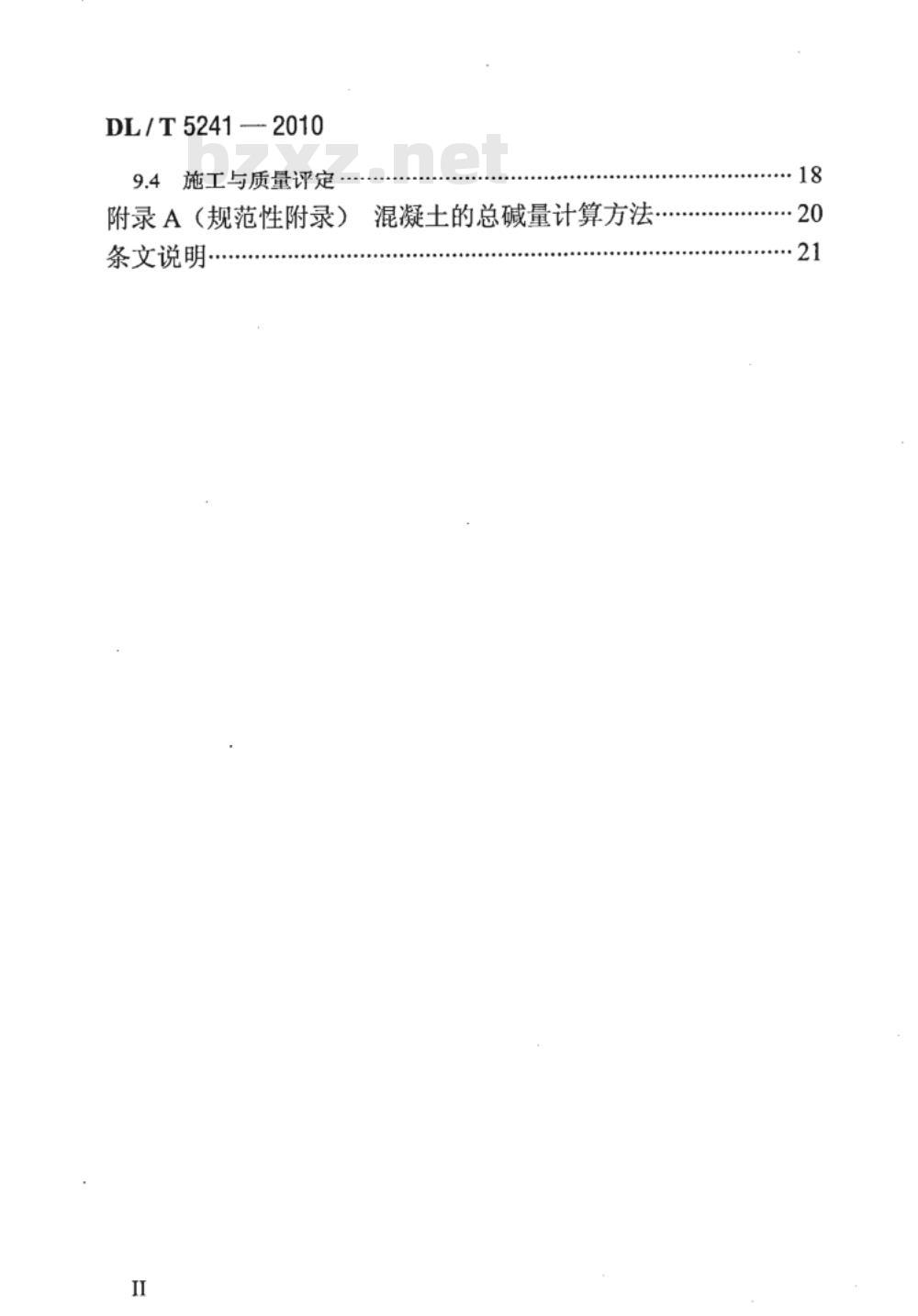

9.4施工与质量评定
附录A（规范性附录）
条文说明…
混凝土的总碱量计算方法
DL/T52412010

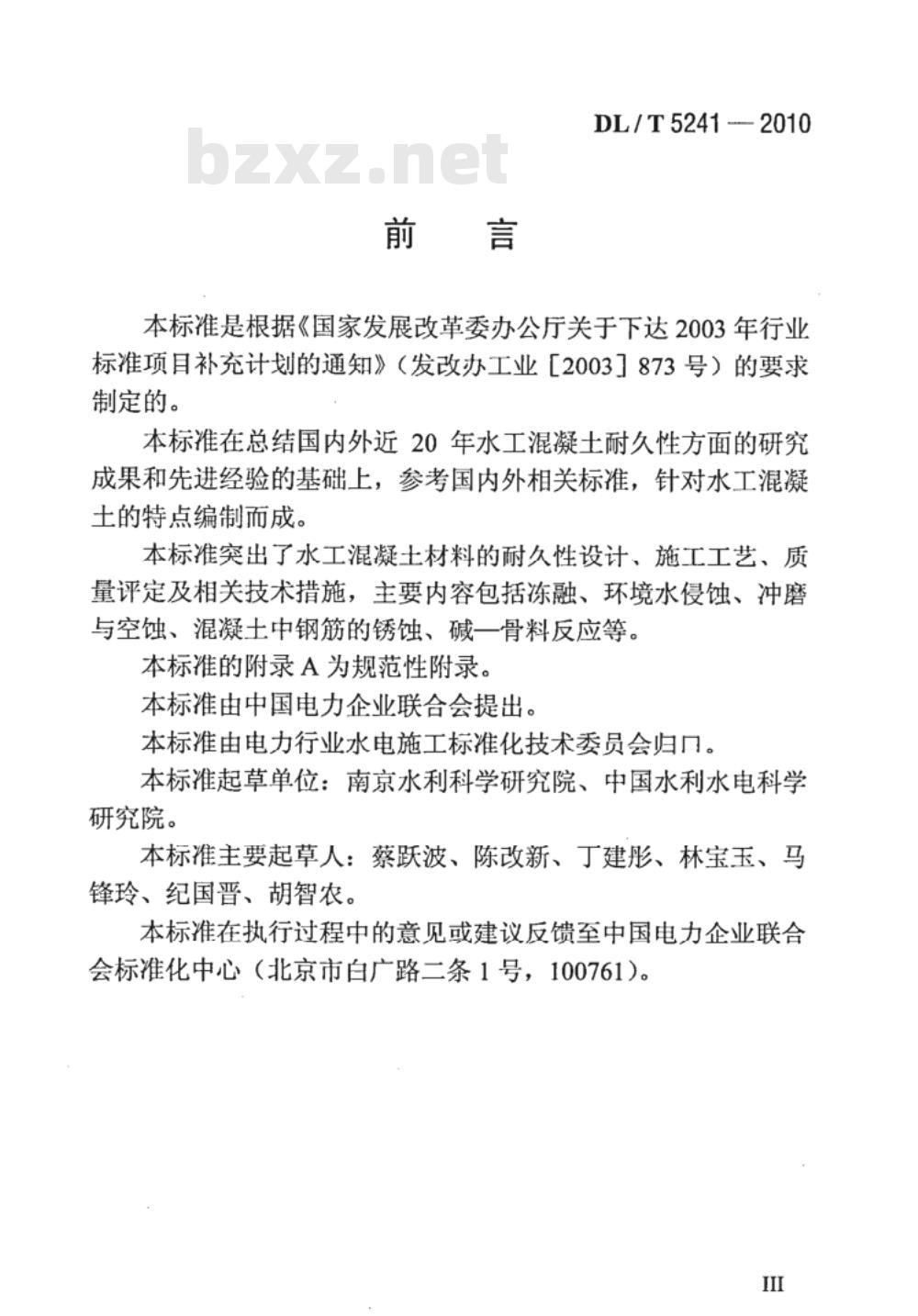

本标准是根据《国家发展改革委办公厅关于下达2003年行业标准项目补充计划的通知》（发改办工业【2003】873号）的要求制定的。
本标准在总结国内外近20年水工混凝土耐久性方面的研究成果和先进经验的基础上，参考国内外相关标准，针对水工混凝土的特点编制而成
本标准突出了水工混凝土材料的耐久性设计、施工工艺、质量评定及相关技术措施，主要内容包括冻融、环境水侵蚀、冲磨与空蚀、混凝土中钢筋的锈蚀、碱一骨料反应等。本标准的附录A为规范性附录。
本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化技术委员会归口。本标准起草单位：南京水利科学研究院、中国水利水电科学研究院。
本标准主要起草人：蔡跃波、陈改新、丁建彤、林宝玉、马锋玲、纪国晋、胡智农。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761）。I

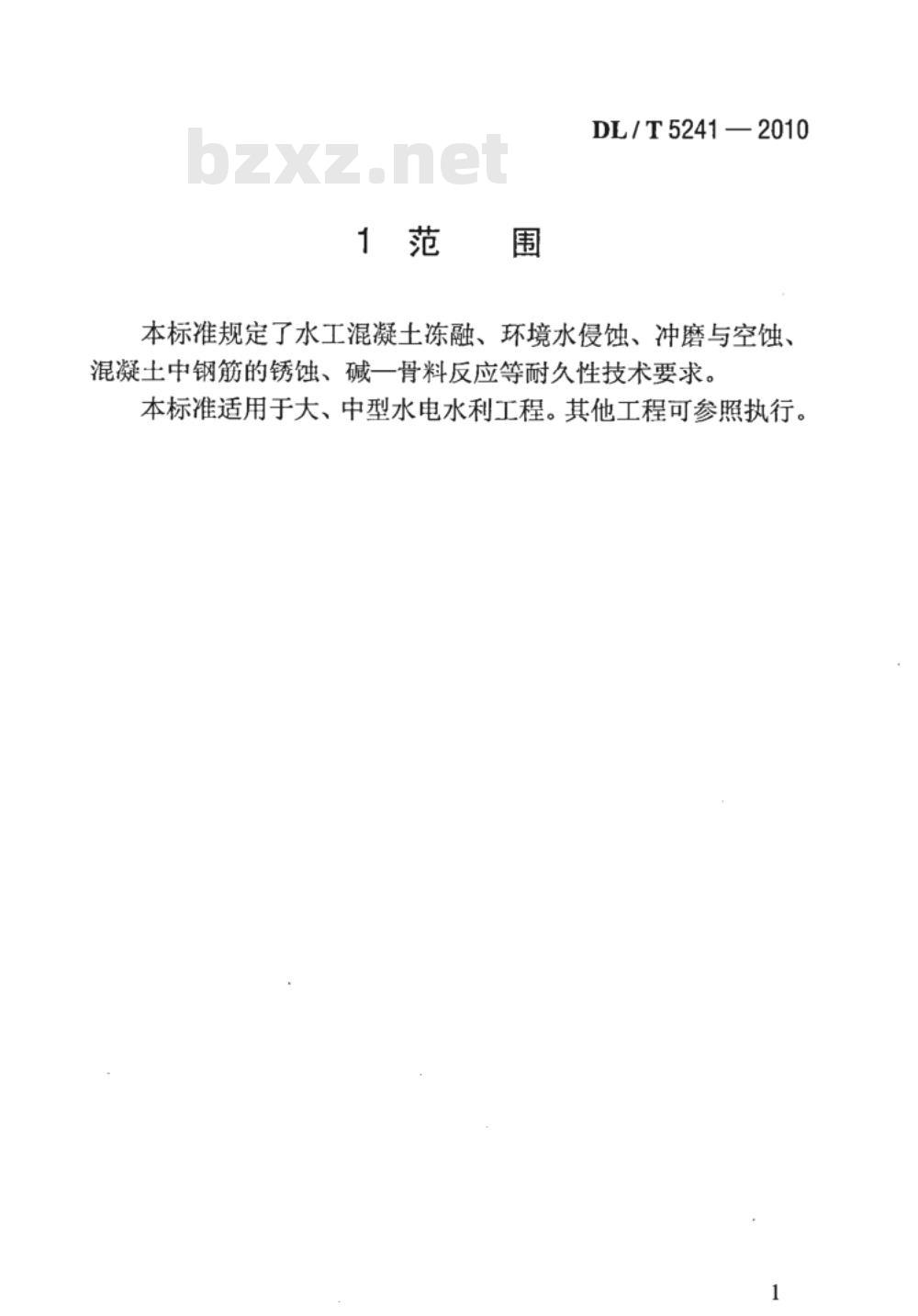

1范围
DL/T5241—2010
本标准规定了水工混凝土冻融、环境水侵蚀、冲磨与空蚀、混凝土中钢筋的锈蚀、碱一骨料反应等耐久性技术要求。本标准适用于大、中型水电水利工程。其他工程可参照执行。DL/T5241—2010
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T176水泥化学分析方法
GB/T2847
GB/T8077
GB/T18046
GB/T18736
GB/T50082
GB/T50287
GB/T50476
DL/T5055
DL/T5057
DL/T5082
DL/T5100
DL/T5144
DL/T5150
DL/T5151
DL/T5180
DL/T5207
DL/T5330
DL/T5387
DL/T5388
用于水泥中的火山灰质混合材料混凝土外加剂勾质性试验方法
用于水泥和混凝土中的粒化高炉矿渣粉高强高性能混凝土用矿物外加剂普通混凝土长期性能和耐久性能试验方法标准水利水电工程地质勘察规范
混凝土结构耐久性设计规范
水工混凝土掺用粉煤灰技术规范水工混凝土结构设计规范
水工建筑物抗冰冻设计规范
水工混凝土外加剂技术规程
水工混凝土施工规范
水工混凝土试验规程
水工混凝土砂石骨料试验规程
水电枢纽工程等级划分及设计安全标准水工建筑物抗冲磨防空蚀混凝土技术规范水工混凝土配合比设计规程：
水工混凝土掺用磷渣粉技术规范水电水利工程天然建筑材料勘察规程3.0.1
3术语
下列术语和定义适用于本标准。胶凝材料cementitiousmaterial;binderDL/T5241—2010
混凝土原材料中具有胶结作用的水泥和粉煤灰、硅灰、磨细矿渣粉、磷渣粉、天然火山灰等矿物掺合料的总称。3.0.2
水胶比watertobinderratio
混凝土拌和物中用水量与胶凝材料总量的质量比。3.0.3
碱一骨料反应alkali-aggregatereaction硬化混凝土中的碱与骨料中的活性矿物发生化学反应，结果导致混凝土发生膨胀、开裂甚至破坏的特征。3.0.4
混凝士的总碱量totalalkalicontentofconcrete单位体积混凝土中水泥、掺合料、外加剂等原材料的质量与其有效碱含量乘积的总和，单位为kg/m3。3.0.5
有效碱含量effectivealkalicontent混凝土原材料中能参与碱骨料反应的碱的含量，以当量Na20表示，即Na20含量与0.658倍的K20含量之和，单位为%。
碱—硅酸反应活性骨料alkali-silicareactiveaggregate含有非晶体或结晶不完整的二氧化硅、在适当条件下可能产生碱一骨料反应的骨料。
DL/T5241—2010
碱一碳酸盐反应活性骨料alkali-carbonatereactiveaggregate含具有特定结构构造的微晶白云石、在适当条件下可能产生碱一骨料反应的骨料。
4总则
DL/T5241-—2010
4.0.1为了规范水工混凝土的耐久性技术要求，提高水工混凝土耐久性设计、施工、验收和质量评定水平，制定本标准。4.0.2在制定水工混凝士耐久性技术要求时，应遵循下列基本原则：
1应根据水工建筑物的等级、所处自然环境条件、施工与运行管理条件、损坏的后果以及维修的难易程度，对耐久性问题进行专门论证，提出安全可靠、技术先进、因地制宜、经济合理的耐久性技术要求。
2对于1级水工建筑物，应针对影响耐久性的主要因素，进行试验研究和论证。
3对涉及耐久性要求的工程，应提出明确的施工工艺、质量控制及其运行管理技术要求。
4在采用新技术、新材料、新工艺和新设备解决耐久性问题时，应进行试验研究和论证。
4.0.3水工混凝土耐久性技术除应符合本标准规定外，尚应符合国家现行的有关标准。
DL/T5241-2010
5冻融
5.1一般规定
5.1.1对于大坝混凝土和受风化、冻融作用的其他水工结构混凝土，应明确规定抗冻等级，并做好混凝土结构的防渗与排水设计。5.1.2混凝土的抗冻等级分为F400、F300、F200、F150、F100、F50六级，抗冻等级的测定应按DL/T5150规定的试验方法进行。对于海水或盐湖环境中的水工结构，应采用实际环境的水进行混凝土抗冻试验。对于承载薄壁钢筋混凝土结构，其混凝土在达到规定冻融循环次数后的相对动弹性模量应不低于80%。5.1.3大体积混凝土的抗冻等级分区应大于结构所处运行环境的混凝土最大冻深，分区厚度不宜小于2m。5.1.4水工混凝土的抗冻等级要求应符合DL/T5057和DL/T5082的规定。
5.2混凝土原材料
5.2.1配制有抗冻要求的混凝土宜采用硅酸盐水泥、普通硅酸盐水泥、中热硅酸盐水泥。
5.2.2可掺用粉煤灰、硅灰、磨细矿渣粉、磷渣粉、天然火山灰等活性掺合料。粉煤灰应为符合DL/T5055要求的I级或II级粉煤灰；硅灰的品质应符合GB/T18736的规定；磨细矿渣粉的品质应符合GB/T18046的规定，比表面积宜在350m2/kg～500m2/kg范围内：磷渣粉的品质应符合DL/T5387的规定：天然火山灰的品质应符合GB/T2847的规定。掺加其他类型的活性掺合料应进行试验论证。
5.2.3有抗冻要求的混凝土应掺加适量的引气剂和高效减水剂，6
DL/T5241—2010
引气剂和高效减水剂的品质应符合DL/T5100的要求；选用外加剂品种，尤其是引气剂时，应进行原材料组合适应性试验，并应考虑与混凝土运输、振捣时间和方式、环境温度的适应性。5.2.4骨料的品质应符合DL/T5144的有关规定。5.3混凝土配合比
5.3.1有抗冻要求的混凝土配合比设计按DL/T5330的规定进行，并应通过试验确定。常态混凝土的含气量宜控制在表5.3.1所列的范围内；碾压混凝土的含气量可相应降低0.5%1.0%。表5.3.1有抗冻要求的混凝土含气量最大骨料粒径
抗冻等级≥F200
含气量
抗冻等级≤F150
注1：若试验采用湿筛混凝土，含气量应按湿筛后混凝土的最大骨料粒径控制。注2：皮带机运输和高频振捣会造成混凝土含气量损失，对于抗冻等级大于等于F200的混凝土，宜控制捣后混凝土（湿筛二级配）的含气量大于等于3.0%，并宜控制现场或模拟现场的硬化混凝土的气泡间距系数小于300um注3：当水胶比小于等于0.40时，混凝土的含气量可降低1.0%。5.3.2不同抗冻等级的常态混凝土的最大水胶比应符合表5.3.2的规定：碾压混凝土的水胶比宜相应减小0.05。有抗冻要求的混凝土最大水胶比表5.3.2
抗冻等级
最大水胶比
