【DL电力标准】 配电网规划研究报告内容深度规定

ICS29.240
备案号：J2642-2019
riikAa~cjouakAa
中华人民共和国电力行业标准
DL/T55522018
配电网规划研究报告内容
深度规定
Regulations for content and depth of research reportofdistributionnetworkplanning2018-12-25发布
国家能源局
2019-05-01实施
rrikAa~cjouakAa

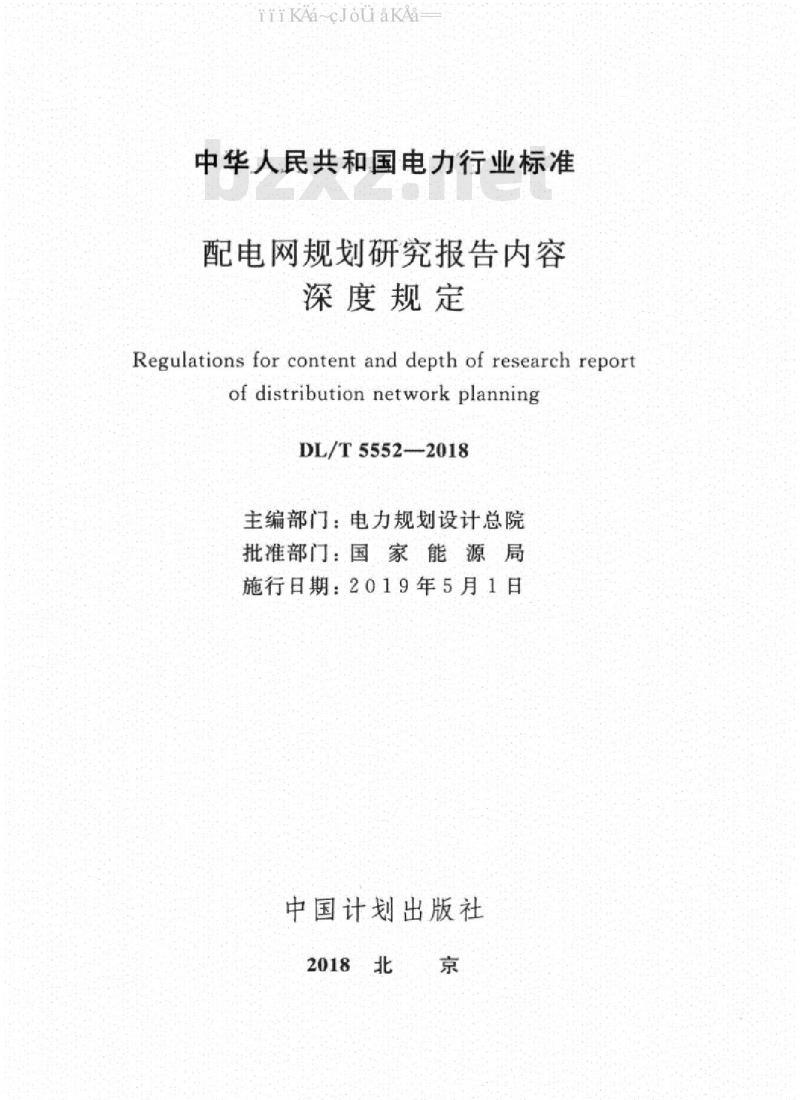

中华人民共和国电力行业标准
配电网规划研究报告内容
深度规定
Regulations for content and depth of research reportof distributionnetworkplanningDL/T5552-2018
主编部门：电力规划设计总院
批准部门国家能源局
施行日期：2019年5月1日
中国计划出版社
2018北京
riikAa~cJouakAa

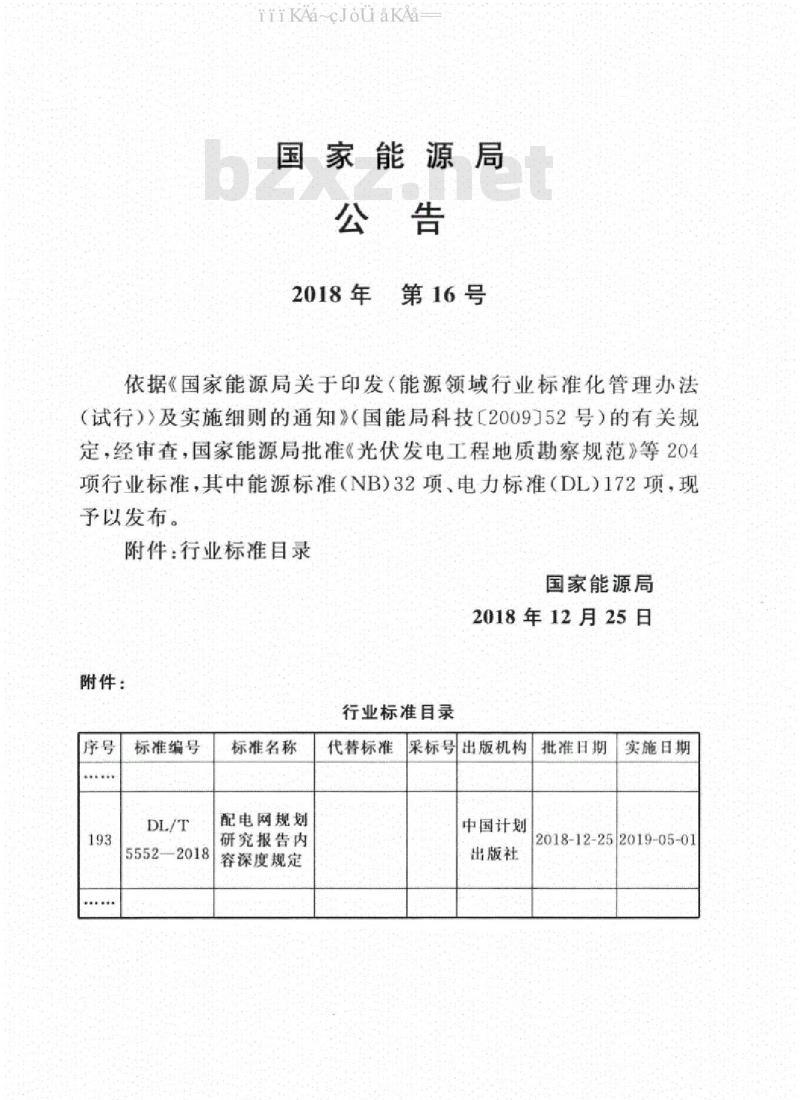

国家能源局
2018年第16号
依据《国家能源局关于印发《能源领域行业标准化管理办法（试行））及实施细则的通知》（国能局科技［2009152号）的有关规定，经审香，国家能源局批准《光伏发电工程地质勘察规范》等204项行业标准，其中能源标准（NB)32项，电力标准（DL）172项，现予以发布。
附件：行业标准目录
国家能源局
2018年12月25日bZxz.net
附件：
行业标准目录
标准编号
标准名称
配电网规划
研究报告内
容深度规定
代替标准
采标号出版机构
中国计划
出版社
批准甘期
实施日期
2018-12-252019-05-01
rrikAa~cJouakAa

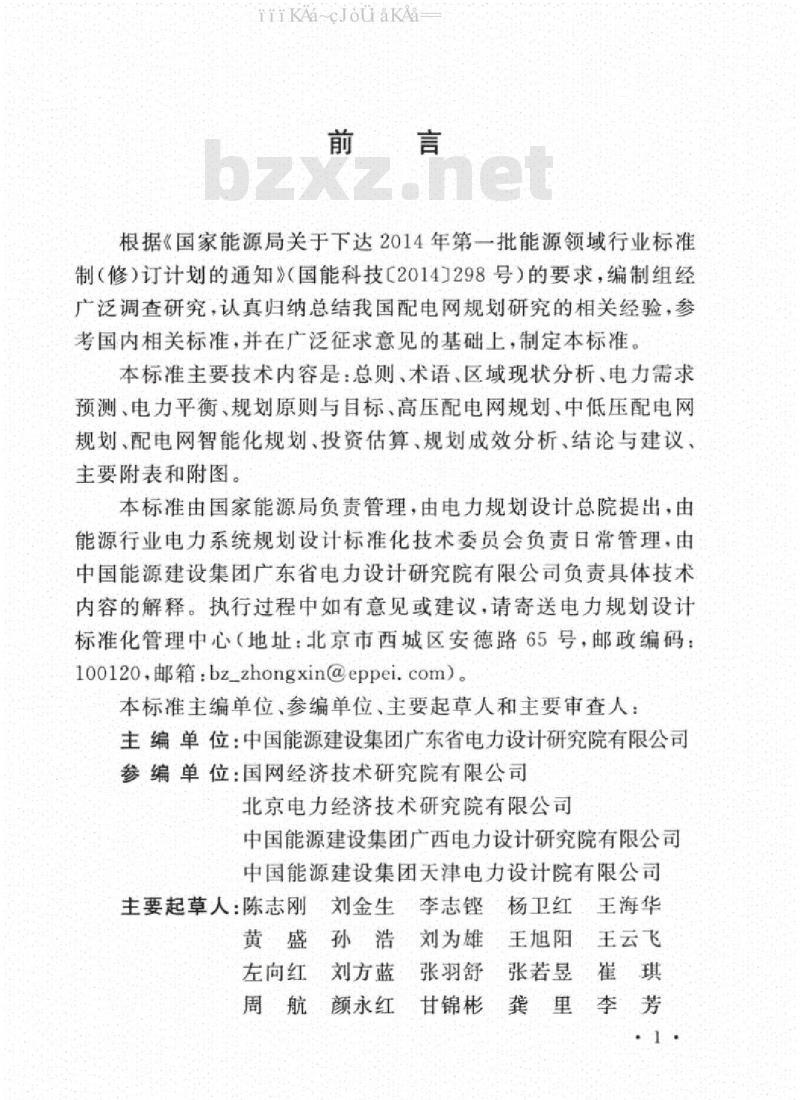

根据《国家能源局关于下达2014年第批能源领域行业标准制（修）订计划的通知》（国能科技［20141298号）的要求，编制组经广泛调查研究，认真归纳总结我国配电网规划研究的相关经验，参考国内相关标准，并在广泛征求意见的基础上，制定本标准。本标准主要技术内容是：总则术语、区域现状分析、电力需求预测电力平衡，规划原则与日标高压配电网规划中低压配电网规划配电网智能化规划投资估算规划成效分析结论与建议主要附表和附图。
本标准由国家能源局负责管理，由电力规划设计总院提出，由能源行业电力系统规划设计标准化技术委员会负责日常管理，由中国能源建设集团广东省电力设计研究院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送电力规划设计标准化管理中心（地址：北京市西城区安德路65号，邮政编码：10012o,邮箱：[email protected]）。本标准主编单位参编单位，主要起草人和主要审查人主编单位：中国能源建设集团广东省电力设计研究院有限公司参编单位：国网经济技术研究院有限公司北京电力经济技术研究院有限公司中国能源建设集团广西电力设计研究院有限公司中国能源建设集团天津电力设计院有限公司主要起草人：陈志刚刘金生李志铿杨卫红王海华黄盛孙浩刘为雄王旭阳王云飞
左向红刘方蓝张羽舒张若昱崔琪周航颜永红甘锦彬龚里李芳
TrrKAa-cJouaKAas

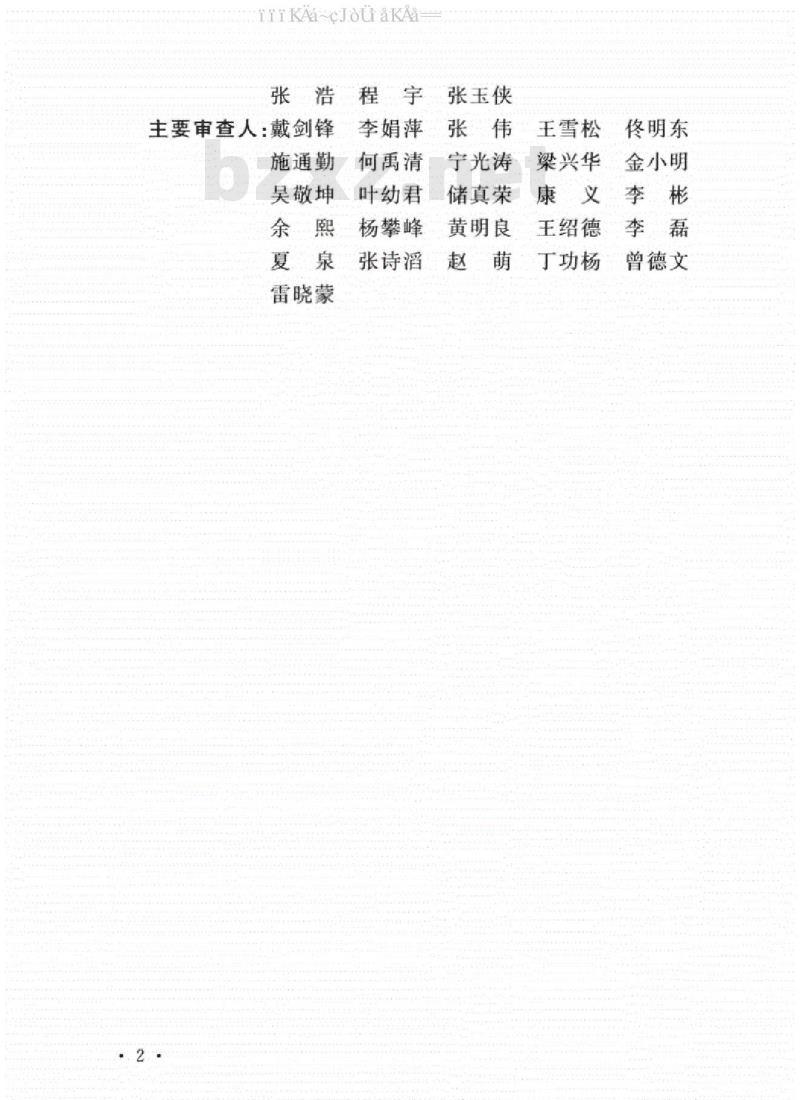

张浩程宇张玉侠
主要审查人：戴剑锋李娟萍张伟王雪松施通勤
金小明
何禹清．宁光涛·梁兴华
吴敬坤叶幼君储真荣康义李彬
杨攀峰黄明良王绍德李磊
张诗滔赵萌丁功杨
曾德文
雷晓蒙
1总则
2术语
区域现状分析
电力需求预测
电力平衡
rrikAa-cJouakAa
规划原则与目标
高压配电网规划
中低压配电网规划
配电网智能化规划
投资估算
规划成效分析
结论与建议
主要附表和附图
本标准用词说明
（9）
（12)
riikAa-cJouakAa
Contents
General provisions
Analysisof currentpowersupplyzonesPowerdemand forecasting
Power balance
Power planing principles and goalsPlanningfor HV distributionnetwork..Planning for MV and LV distribution networkPlanning for distribution network intelligentizing10
Investment estimation
Effects analysis
12Conclusionsand suggests
l3Maintables and drawings
Explanationof wordinginthis standard（8）
（9）
（10)
（13)
rrikAa~cJouakAa
1总则
1.0.1为了规范配电网规划工作的范围，方法及流程，规范配电网规划研究报告的内容与深度，制定本标准。1.0.2本标准适用于110kV及以下配电网规划研究报告的编制。
1.0.3配电网规划应以国民经济发展规划、城乡总体规划，控制性详细规划为基础，衔接输电网规划1.0.4规划水平年宜与国民经济规划水平年相一致，规划基准年宜选择研究工作前一年。
1.0.5配电网规划宜充分考虑行政区域的划分，以地级市（自治州盟）县（县级市旗区）或园区为基本规划区域进行编制：省（自治区直辖市）及以上配电网规划宜在地级市（自治州、盟）县（县级市、旗区）或园区规划基础上汇总10.6配电网规划可分为近期（5年）规划和中长期（10年及以上）规划两种形式，近期规划和中长期规划既有机协调又各有侧重。近期规划应解决配电网当前存在的主要问题，提升关键指标：预测近期负荷发展，研究网架规划方案，分年度提出电网建设和改造项目·估算投资并进行成效分析。·中长期规划应研究饱和负荷水平配电电压等级、电网发展方向和目标网架。1.0.7配电网规划研究报告编制除应执行本标准的规定外，尚应符合国家现行有关标准的规定。201配电站
rrikAa-cJouakAa
2术语
distribution station
将10（20）kV变换为220V/380V，并分配电力的配电设备及土建设施的总称，包括配电室箱式变，台架变三种形式。2.0.2配电自动化覆盖率
distribution automation coverage rate区域内配置终端的中压线路条数占该区域中压线路总条数的比例。
配电自动化覆盖率二区域内配置终端的中压线路条数×100%区域中压线路总条数
irikAa~cJouakAa
3区域现状分析
3.0.1应收集统计年鉴、城乡总体规划、控制性详细规划等基础资料，叙述规划区域总体情况，宜包括地理位置、行政区划、自然条件、交通条件、城市发展目标等3.0.2应对规划区域经济社会发展情况进行分析，宜包括人口规模、城镇化率、国内生产总值（GDP)及产业结构等3.0.3：应叙述规划基准年规划区域内电网概况，宜包活供电区域类型、供电面积、供电人口最大用电负荷、全社会用电量、供电量供电可靠率、容载比、综合线损率、综合电压合格率、分电压等级并网电源概况等。
3.0.4应分电压等级分析基准年配电网情况，存在的主要问题及上一轮配电网建设改造成效，宜包括电网规模、网架结构、供电能力、装备水平、配电自动化、配电通信网等。3.0.5应简述规划区域电源情况和重要电力用户用电情况3.0.6应简述上轮配电网规划方案及执行情况，宜包逐年全社会用电量及最大负荷、高压配电网的变电站与线路建设规模、中压配电网配变与线路建设规模、逐年投资等。3，0.7应列表统计基准年配电网规模和运行情况，必要时可列表统计配电网存在问题。
3.0.8应绘制基准年高压配电网地理接线图、中压配电网主干网电气联络图。
rrikAa~cjouakAa
4电力需求预测
4.0.1电力需求预测宜包括全社会用电量需求预测、最大负荷预测和负荷特性预测。
4.0.2应收集整理规划区域历史用电情况。收集负荷报装情况，特别是大用户报装情况，宜包括报装容量，用户性质，投产时序等，同时收集已有用户的减容，销户情况4.0.3应分析区域经济社会发展阶段及电力需求发展规律，提出与区域特点相适应的电力需求预测方法，应选用两种或以上方法进行电力需求预测，综合研究后提出推荐方案。电力需求预测应对规划区域和分区分别进行。
4.0.4必要时可结合电动汽车充换电设施、储能设施等负荷的发展进行电力需求敏感性分析。
4.0.5应分年度列出规划区域和分区电力需求预测推荐值。rrikAa~cjouakAa
5电力平衡
5.0.1应叙述规划期内规划区域的电源发展情况，宜包括新增（退役）电源的类型，地点容量，建设（退役）时序等。5.0.2应提出电力平衡分析计算原则，宜包括电源及直供负荷参与电力平衡原则、备用容量计算原则，相邻区域电力交换原则等。5.0.3电力平衡宜在规划区域和分区两层面上分别进行，并针对不同电压等级分别进行电力平衡分析，5.0.4必要时可进行电量平衡分析。5.0.5应分年度列出规划区域、分区及分电压等级电力平衡结果。
