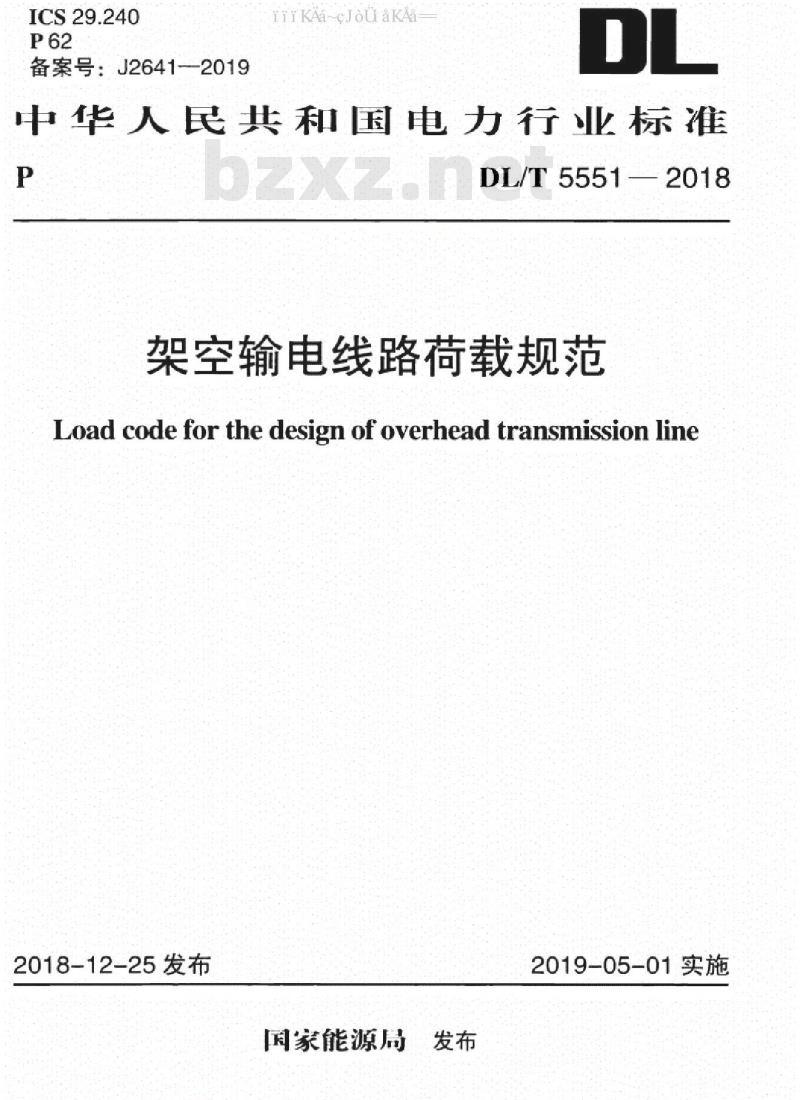

中华人民共和国电力行业标准
DL/T55512018
架空输电线路荷载规范
Load codeforthe design of overhead transmission line2018-12-25发布
国家能源局发布
2019-05-01实施
inrkAa~cJouakAa

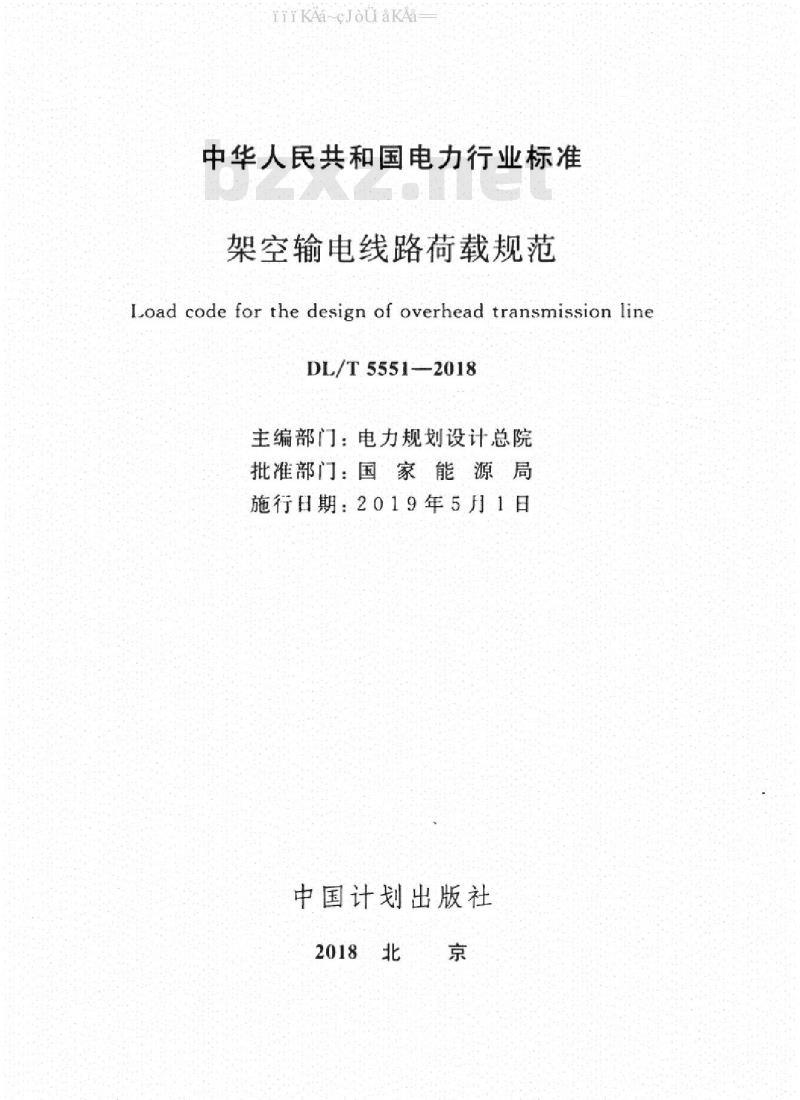

中华人民共和国电力行业标准
架空输电线路荷载规范
Load code for the design of overhead transmission lineDL/T5551-2018
主编部门：电力规划设计总院
批准部门：国家能源局
施行日期：2019年5月1日
中国计划出版社
2018北京
iirkAa~cJouakAa

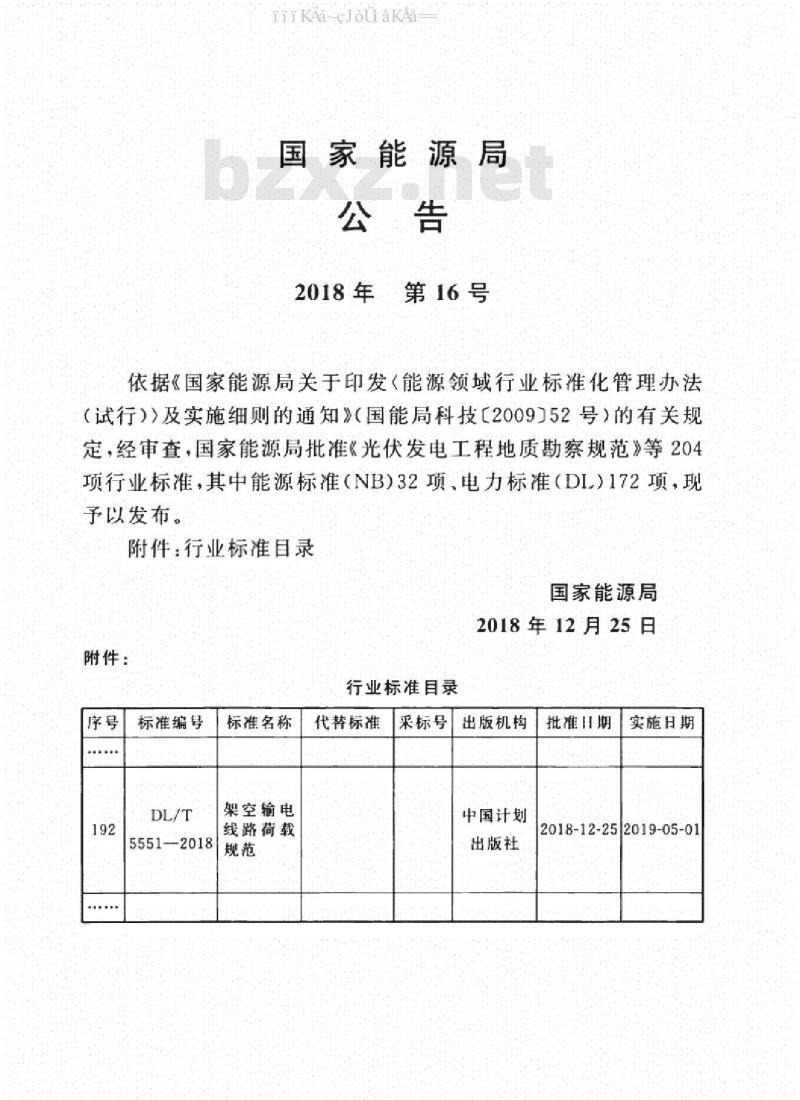

国家能源局
第16号
2018年
依据《国家能源局关于印发（能源领域行业标准化管理办法（试行）》及实施细则的通知》（国能局科技【2009]52号）的有关规定，经审查，国家能源局批准《光伏发电工程地质勘察规范》等204项行业标准，其中能源标准（NB）32项电力标准（DL）172项，现予以发布。
附件：行业标准目录
国家能源局
2018年12月25日
附件：
行业标准目录
标准编号
5551-2018
标准名称
架空输电
线路荷载
代替标准
采标号
出版机构
中国计划
出版社
批准目期
实施日期
2018-12-252019-05-01
rirKAa-cJouakAa

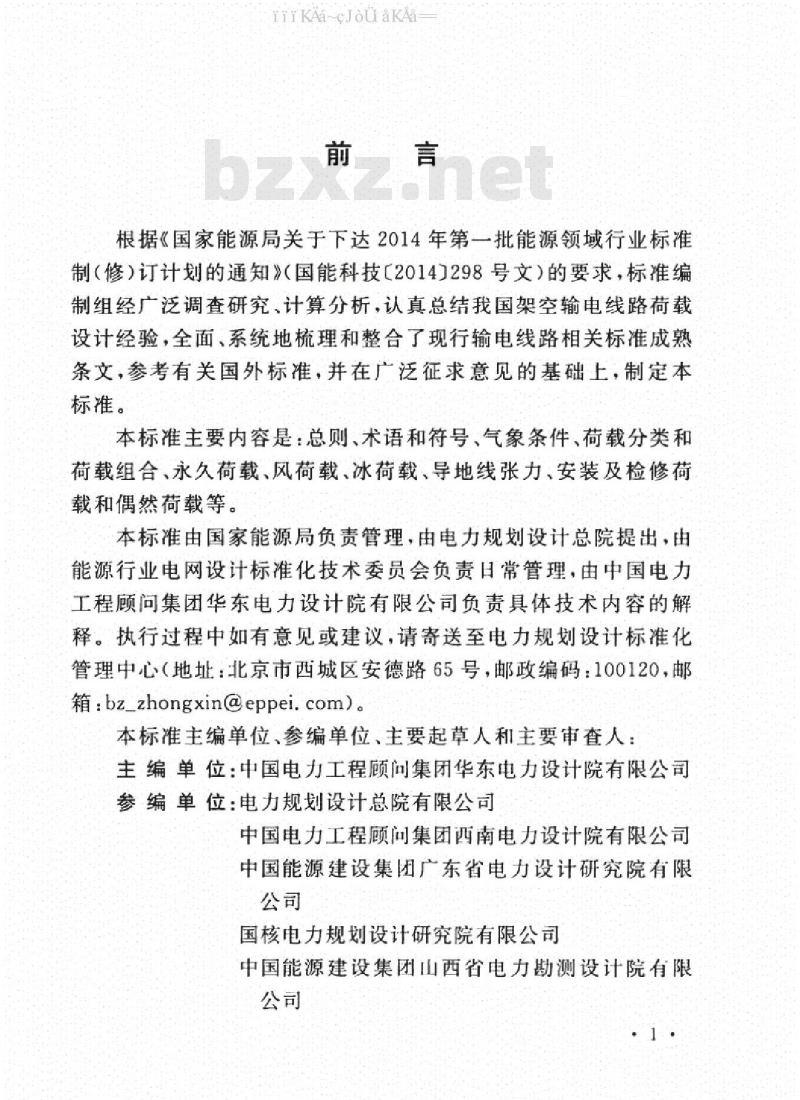

根据《国家能源局关于下达2014年第一一批能源领域行业标准制（修）订计划的通知》（国能科技【2014298号文）的要求，标准编制组经广泛调查研究计算分析，认真总结我国架空输电线路荷载设计经验，全面系统地梳理和整合了现行输电线路相关标准成熟条文，参考有关国外标准，并在广泛征求意见的基础上，制定本标准。
本标准主要内容是：总则、术语和符号、气象条件、荷载分类和荷载组合永久荷载，风荷载冰荷载、导地线张力、安装及检修荷载和偶然荷载等。
本标准由国家能源局负责管理，由电力规划设计总院提出，由能源行业电网设计标准化技术委员会负责日常管理，由中国电力工程顾问集团华东电力设计院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送至电力规划设计标准化管理中心（地址：北京市西城区安德路65号，邮政编码：100120，邮箱：[email protected]）。本标准主编单位、参编单位、主要起草人和主要审查人主编单位：中国电力工程顾问集团华东电力设计院有限公司参编单位：电力规划设计总院有限公司中国电力工程顾集团西南电力设计院有限公司中国能源建设集团广东省电力设计研究院有限公司
国核电力规划设计研究院有限公司中国能源建设集团山西省电力勘测设计院有限公司
irkAa~oJouakAa=

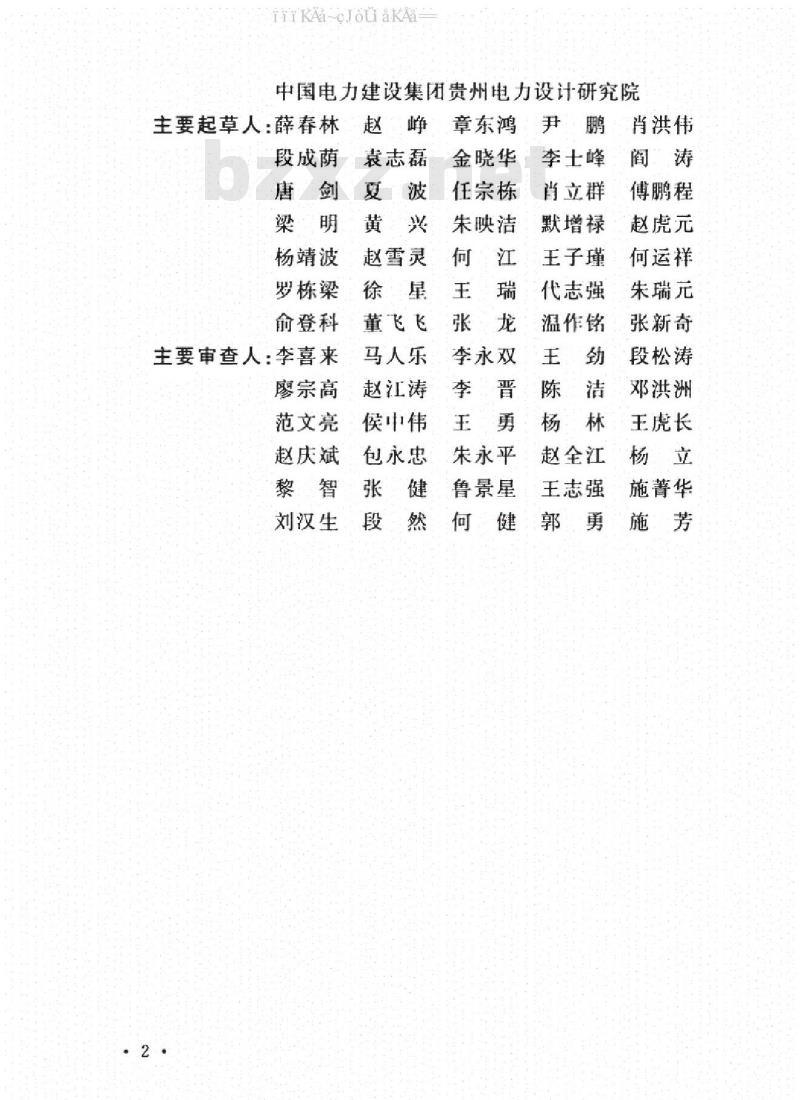

中国电力建设集团贵州电力设计研究院主要起草人：薛春林
段成荫
杨靖波
罗栋梁
俞登科
主要审查人：李喜来
廖宗高
范文亮
赵庆斌
袁志磊
赵雪灵
董飞飞
马人乐
赵江涛
侯中伟
包永忠
章东鸿
金晓华
任宗栋
朱映洁
李永双
李土峰
肖立群
默增禄
王子瑾
代志强
温作铭
朱永平
鲁景星
赵全江
王志强
段然何健
刘汉生
消洪伟bZxz.net
傅鹏程
赵虎元
何运祥
朱瑞元
张新奇
段松涛
邓洪洲
王虎长
施菁华
2术语和符号
2.1术语
2.2符号
3气象条件
TrKAa-oJouakAa=
4荷载分类和荷载组合
4.1荷载分类和荷载代表值
4.2荷载组合
5永久荷载
6风荷载
6.1导地线风荷载·
6.2杆塔风荷载
6.3绝缘子串风荷载
冰荷载
8导地线张力
9安装及检修荷载
10偶然荷载
典型气象区
附录A
附录B
荷载组合表
附录C埃菲尔效应计算方法
本标准用词说明
引用标准名录
附：条文说明
（5）
（12）
（12）
（13）
（20）
（21）
（21）
（24）
（27）
（28）
（29）
（33）
（35）
（37)
（40）
（41)
inrkAa~cJouakAa
Contents
General provisions
2Terms and symbols
2.1 Terms
2.2Symbols
3Meteorological conditions
4Classification and combination of loads4. 1 Classification of loads4.2Combination of loads
5Permanent load
6Wind load
Wind load on wire
Wind load on support
Wind load on insulator string6.3
Iceload
Wire tension .
Construction and maintenance loadsl0Accidental load
Appendix ADescription of typical meteorologicaldistrict
Appendix BTable of loads combination .....Appendix CLoading fortheeiffel effect...Explanation of wording in this codeList of quoted standards
Addition:Explanation for provisions2
（13)
（20）
（21)
（21）
（24）
（27）
（28）
（29）
（31)
（33)
（34）
（35）
（37)
（43）
inrkAa-cJouakAa
1.0.1为了在架空输电线路的荷载设订计算中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约环境友好，制定本标准
1.0.2本标准适用于轻冰区新建110kV及以上架究输电线路和大跨越线路的设计。
1.0.3对重要线路和特殊区段线路宜采取适当加强措施，以提高线路安全水平。
1.0.+架空输电线路的荷载设计计算，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。rrkAa-cJouakAa
2术语和符号
2.1术语
2.1.1架空输电线路
overhead transmission line
用绝缘子和杆塔将导线架设于地面上的电力线路。2.1.2大跨越
large crossing
线路跨越通航江河，湖汇或海峡等，因档距较人（在1000m以1）或杆塔较高（般交流1000kV在150m以上，直流土800kV利土1100kV在130m以：其他线路在100m以上），导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。
2.1.3特高压输电线路
mission linc
ultra-high voltage overhead trans-标称电压为交流1000kV、直流土800kV及以上的架空输电线路。
2.1.4基本风速
basic wind speed
按当地空旷平坦地面（大跨越应取历年大风季节平均最低水位）上10m高度处10min平均最大风速观测数据，经概率统计得出30年50年、100年一遇最大值后确定的风速。2.1.5设计冰厚
designicethickness
按设计规定的重现期折算为冰密度0.9g/cm的冰厚。2.1.6稀有风速，稀有覆冰
rarewind speed.rare icethickness根据历史上记录存在，并显著地超过历年记录频率曲线的严重大风、覆冰。
2.1.7轻、中重冰区
light/medium/heavyicing area设计冰厚为10mm及以下地区为轻冰区，设计冰厚大于2.
irkAa-cJouakAa
10mm且小于或等于20mm地区为中冰区，设计冰厚为20mm及以上地区为重冰区。
2.1.8永久荷载
permanent load
在结构使用期间，其值不随时间变化，或其变化与平均值相比可以忽略不计，或其变化是单调的并能趋于限值的荷载。2.1.9可变荷载
variable load
在结构使用期间，其值随时间变化，且其变化与平均值相比不可以忽略不计的荷载。
偶然荷载
accidental load
在结构设计使用年限内不一定出现，而二一且出现其量值很大，且持续时间很短的荷载。
2.1.11地震作用
earthquake action
由地震动引起的结构动态作用，包括水平地震作用和竖向地震作用。
2.1.12荷载代表值
representative values of a load设计中用以验算极限状态所采用的荷载量值，例如标准值，组合值等。
2.1.13标准值
characteristic value/nominal value荷载的基本代表值，为设计基准期内最大荷载统计分布的特征值（例如均值、众值、中值或某个分位值）。2.1.14组合值
combination value
对可变荷载，使组合后的荷载效应在设计基准期内的超越概率，能与该荷载单独出现时的相应概率趋于一致的荷载值，或使组合后的结构具有统一规定的可靠指标的荷载值。2.1.15抗震设防刻度
seismic fortification intensity按国家规定的权限批准作为一个地区抗震设防依据的地震烈度。一般情况下，取50年内超越概率10%的地震烈度。2.1.16极限状态
limit states
整个结构或结构的一部分超过某一特定状态就不能满足设计3
inrkAa~cJouakAa
规定的某一功能要求，此特定状态为该功能的极限状态。2.1.17承载能力极限状态
ultinate limit states
对应于结构或结构构件达到最大承载力或不适于继续承载的变形的状态。
2.1.18正常使用极限状态
serviceability limit statcs
对应于结构或结构构件达到正常使用或耐久性能的某项规定限值的状态。
2.1.19荷载设计值
design value of a load
荷载代表值与荷载分项系数的乘积。2.1.20荷载效应
loadeffect
由荷载引起结构或结构构件的反应，例如内力、变形和裂缝等。
荷载组合
load combination
按极限状态设计时，为保证结构的可靠性而对同时出现的各种荷载设计值的规定。
2.1.22基本组合
fundamental combination
承载能力极限状态计算时，永久荷载和可变荷载的组合2.1.23偶然组合
accidental combination
承载能力极限状态计算时永久荷载，可变荷载和一个偶然荷载的组合：以及偶然事件发生后受损结构整体稳固性验算时永久荷载和可变荷载的组含。
2.1.24标准组合
characteristic/nominalcombinatior正常使用极限状态计算时，采用标准值或组合值为荷载代表值的组合。
2.1.25基准风压
reference wind pressure
按基本风速采用贝努利(Bernoulli)公式确定的风压。2.1.26地面粗糙度
terrain roughness
风在到达结构物以前吹越过2km范围内的地面时，描述该地面上不规则障碍物分布状况的等级。4.
rrkAa-cJouakAa
2.l.27动力系数dynamiccoefficient承受动力荷载的结构或构件，当按静力设计时采用的等效系数，其值为结构或构件的最大动力效应与相应的静力效应的比值。
2.2符号
荷载代表值及荷载组合
YEhYEv
偶然荷载的标准值；
结构或构件达到正常使用要求的规定限值；永久荷载的标准值：
可变荷载的标准值：
结构构件抗力的设计值：
偶然荷载效应的标准值：
荷载组合效应的设计值；
水平地作用效应的标准值：
竖向地震作用效应的标准值：
地震基本组合中永久荷载效应的代表值：永久荷载效应的标准值：
第项可变荷载效应的代表值：
导地线张力效应的代表值；
风荷载效应的标准值：
结构重要性系数：
水平、竖向地震作用分项系数；永久荷载的分项系数：
可变荷载的分项系数；
承载力抗震调整系数：
地震基本组合中导线、地线张力的分项综合系数；可变荷载调整系数：
地震基本组合中风荷载的组合系数。5
