【电力行业标准(DL)】 变电所电压无功调节控制装置订货技术条件

备案号：3997-1999

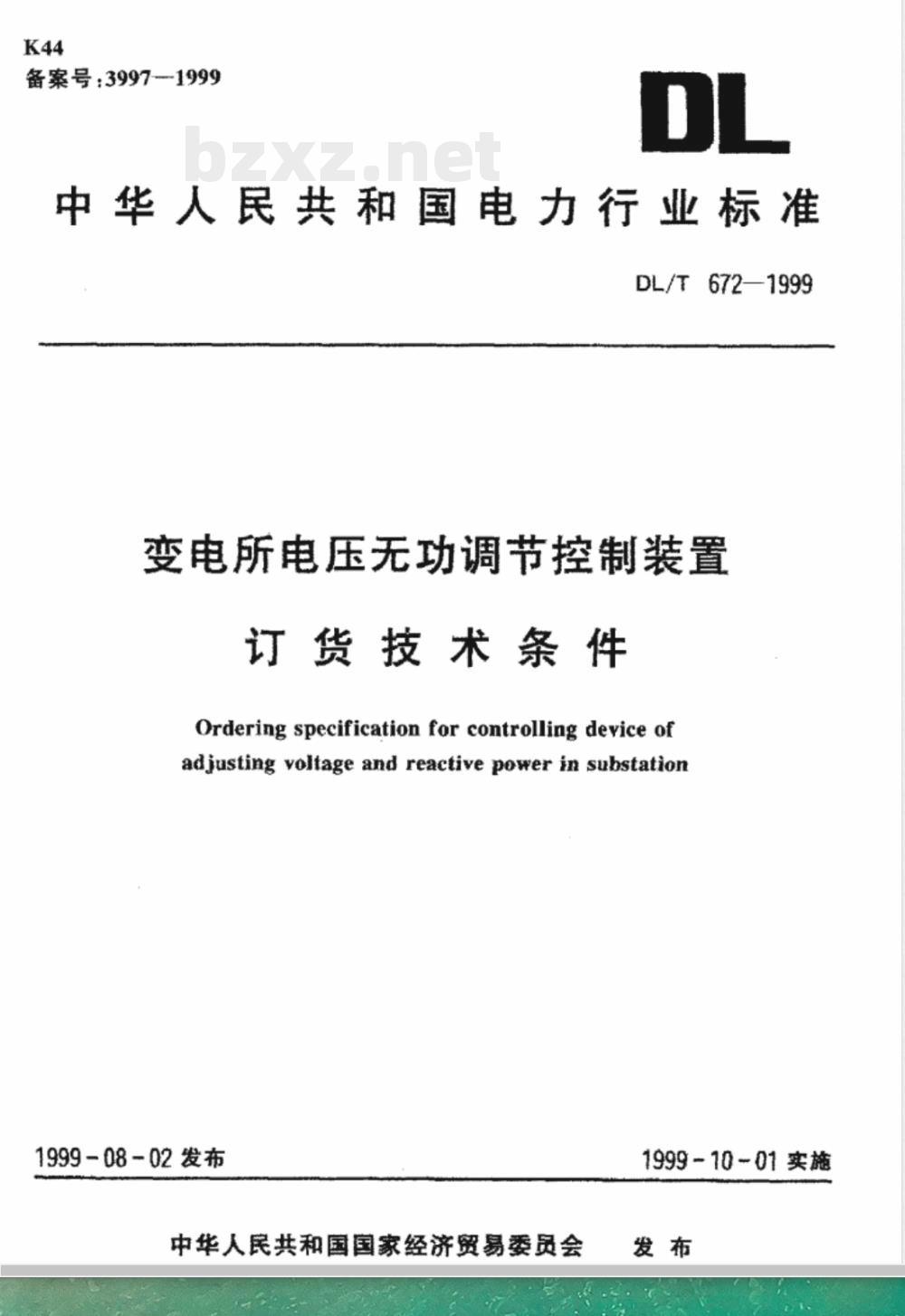

中华人民共和国电力行业标准
DL/T 672—1999
变电所电压无功调节控制装置
订货技术条件
Ordering specification for controlling device ofadjusting voltage and reactive power in substation1999-08-02发布
中华人民共和国国家经济贸易委员会1999-1001实施
DL/T672-1999

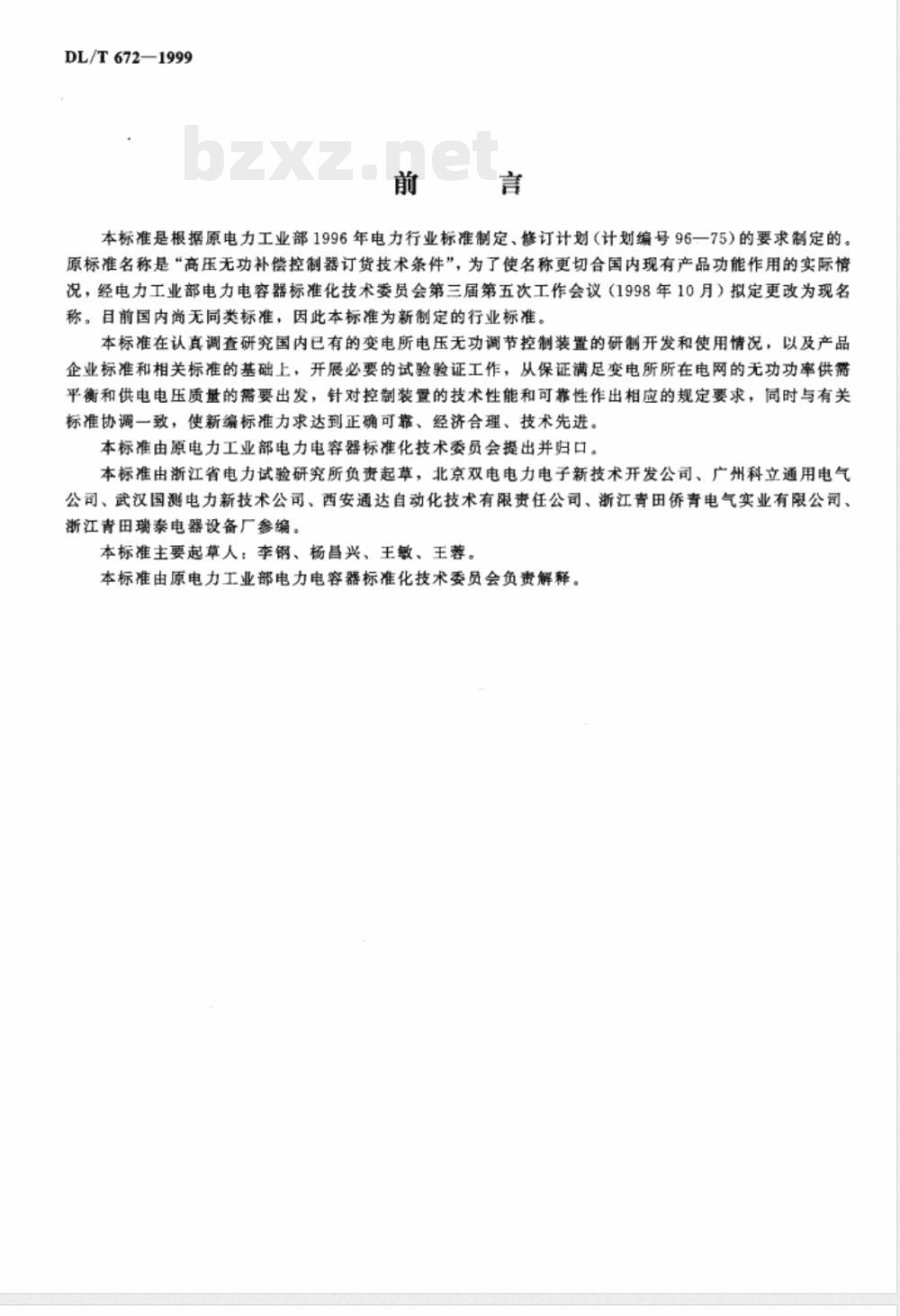

本标准是根据原电力工业部1996年电力行业标准制定、修订计划（计划编号96一75）的要求制定的。原标准名称是“高压无功补偿控制器订货技术条件”，为了使名称更切合国内现有产品功能作用的实际情况，经电力工业部电力电容器标准化技术委员会第三届第五次工作会议（1998年10月）拟定更改为现名称。目前国内尚无同类标准，因此本标准为新制定的行业标准。本标准在认真调查研究国内已有的变电所电压无功调节控制装置的研制开发和使用情况，以及产品企业标准和相关标准的基础上，开展必要的试验验证工作，从保证满足变电所所在电网的无功功率供需平衡和供电电压质量的需要出发，针对控制装置的技术性能和可靠性作出相应的规定要求，同时与有关标准协调一致，使新编标准力求达到正确可靠、经济合理、技术先进。本标准由源电力工业部电力电容器标准化技术委员会提出并归口。本标准由浙江省电力试验研究所负责起草，北京双电电力电子新技术开发公司、广州科立通用电气公司、武汉国测电力新技术公司、西安通达自动化技术有限责任公司、浙江青田侨青电气实业有限公司、浙江青田瑞泰电器设备厂参编。本标准主要起草人：李钢、杨昌兴、王敏、王蓉。本标准由原电力工业部电力电容器标准化技术委员会负责解释。DL/T672—1999

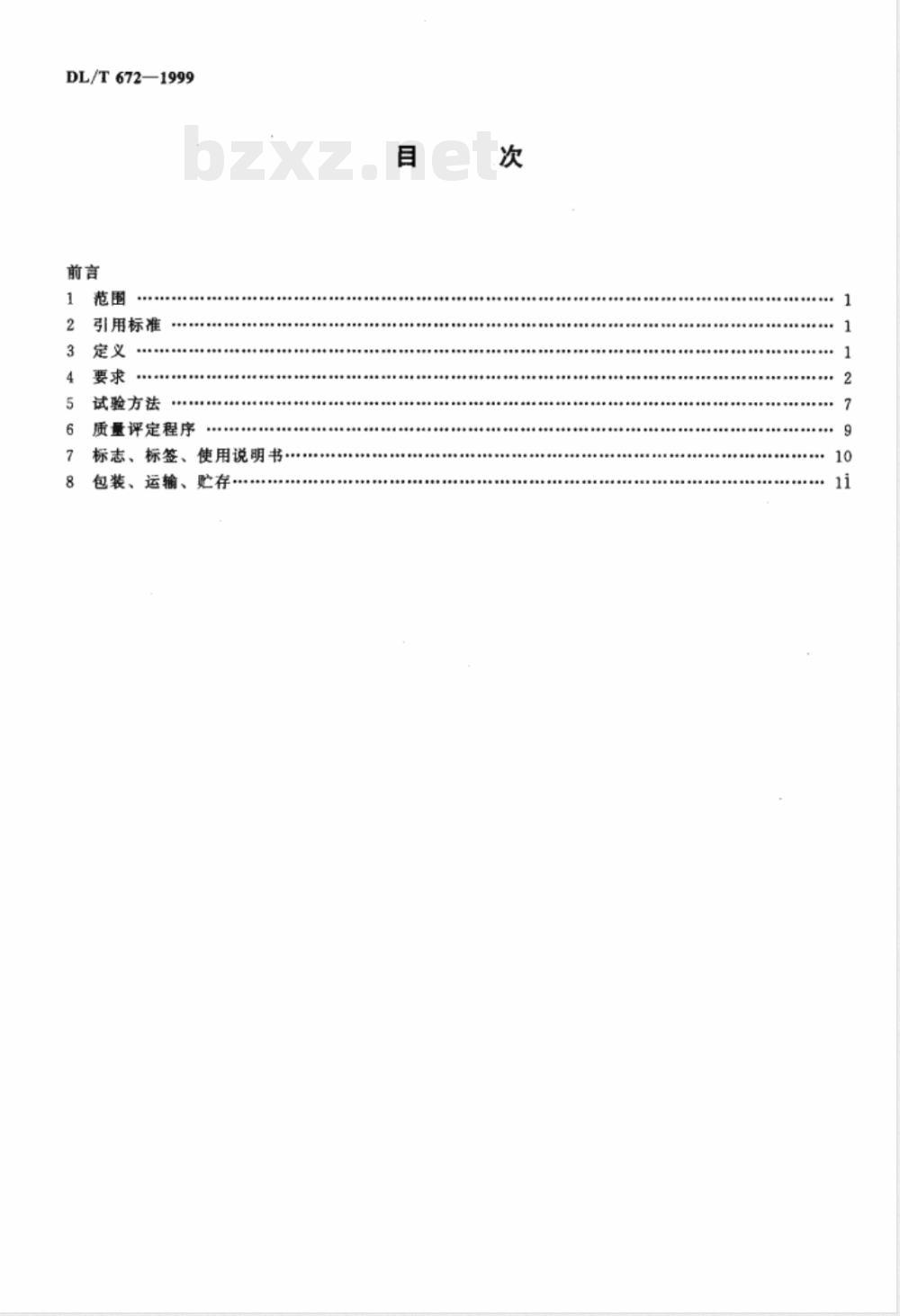

引用标准
3定义
试验方法
6质量评定程序
标志、标签、使用说明书.
包装、运输、贮存
........
1范围

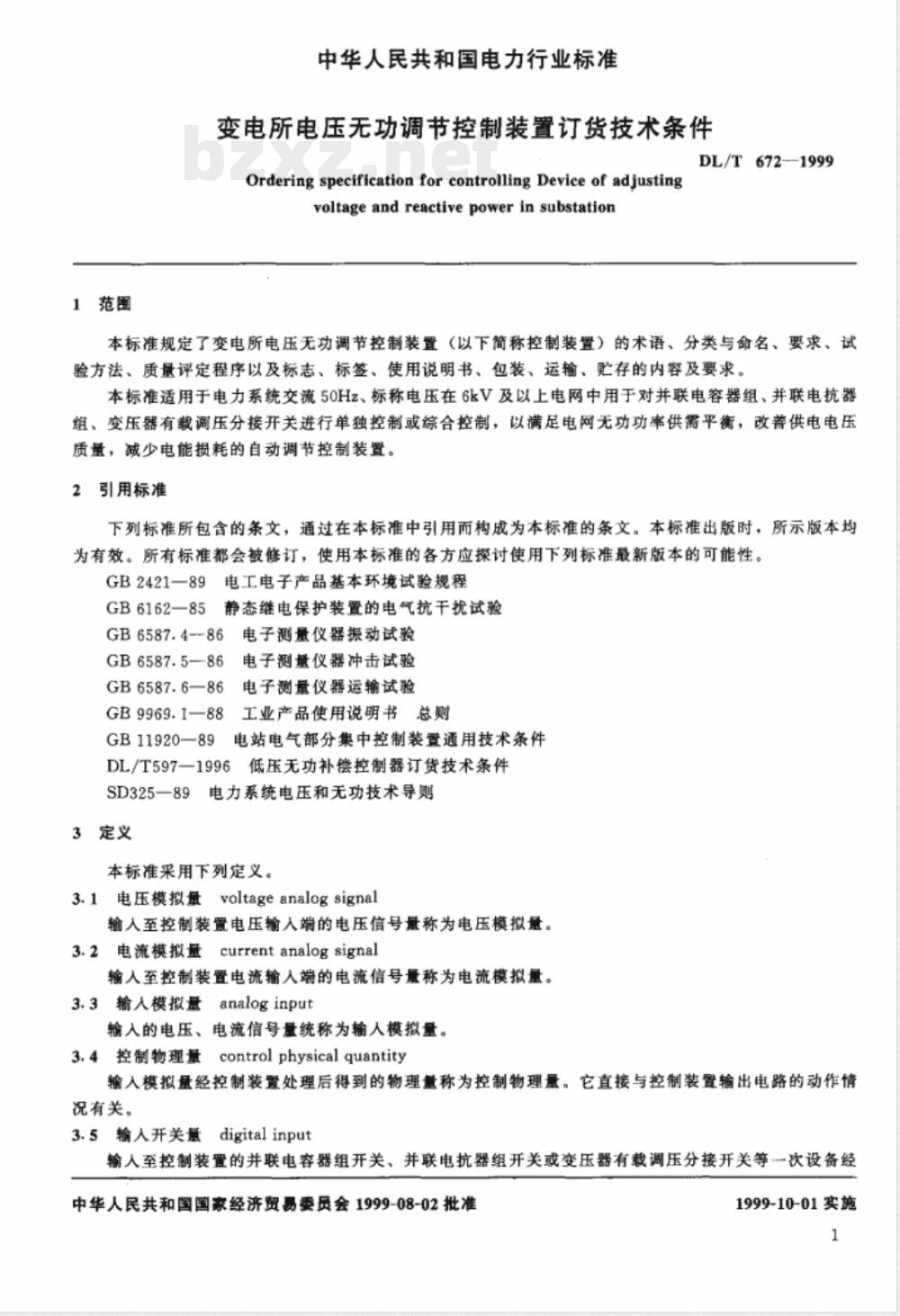

中华人民共和国电力行业标准
变电所电压无功调节控制装置订货技术条件DL/T672--1999
Ordering specification for controlling Device of adjustingvoltage and reactive power in substation本标准规定了变电所电压无功调节控制装置（以下简称控制装置）的术语、分类与俞名、要求、试验方法、质量评定程序以及标志、标签、使用说明书、包装、运输、贮存的内容及要求。本标准适用于电力系统交流50Hz、标称电压在6kV及以上电网中用于对并联电容器组、并联电抗器组、变压器有载压分接开关进行单独控制或综合控制，以满足电网无功功率供需平衡，改善供电电压质量，减少电能损耗的自动调节控制装置。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2421一89电工电子产品基本环境试验规程GB6162一85静态继电保护装置的电气抗干扰试验GB6587.4-86电子测量仪器振动试验GB6587.5--86电子测量仪器冲击试验GB6587.6一86电子测量仪器运输试验GB9969.1—88
3工业产品使用说明书总则
GB11920一89电站电气部分集中控制装置通用技术条件DL/T597一1996低压无功补偿控制器订货技术条件SD325一89电力系统电压和无功技术导则3定义
本标准采用下列定义。
3.1电压模拟量voltageanalogsignal输人至控制装置电压输人端的电压信号量称为电压模拟量。3.2电流模拟量currentanalogsignal输人至控制装置电流输人端的电流信号量称为电流模拟量。3.3输人模拟量analoginput
输入的电压、电流信号量统称为输人模拟量。3.4控制物理量
control physical quantity
输入模拟量经控制装置处理后得到的物理量称为控制物理量。它直接与控制装置输出电路的动作情况有关。
3.5输人开关量digitalinput
输人至控制装置的并联电容器组开关、并联电抗器组开关或变压器有载调压分接开关等一次设备经中华人民共和国国家经济贸易委员会1999-08-02批准1999-10-01实施
DL/T672—1999

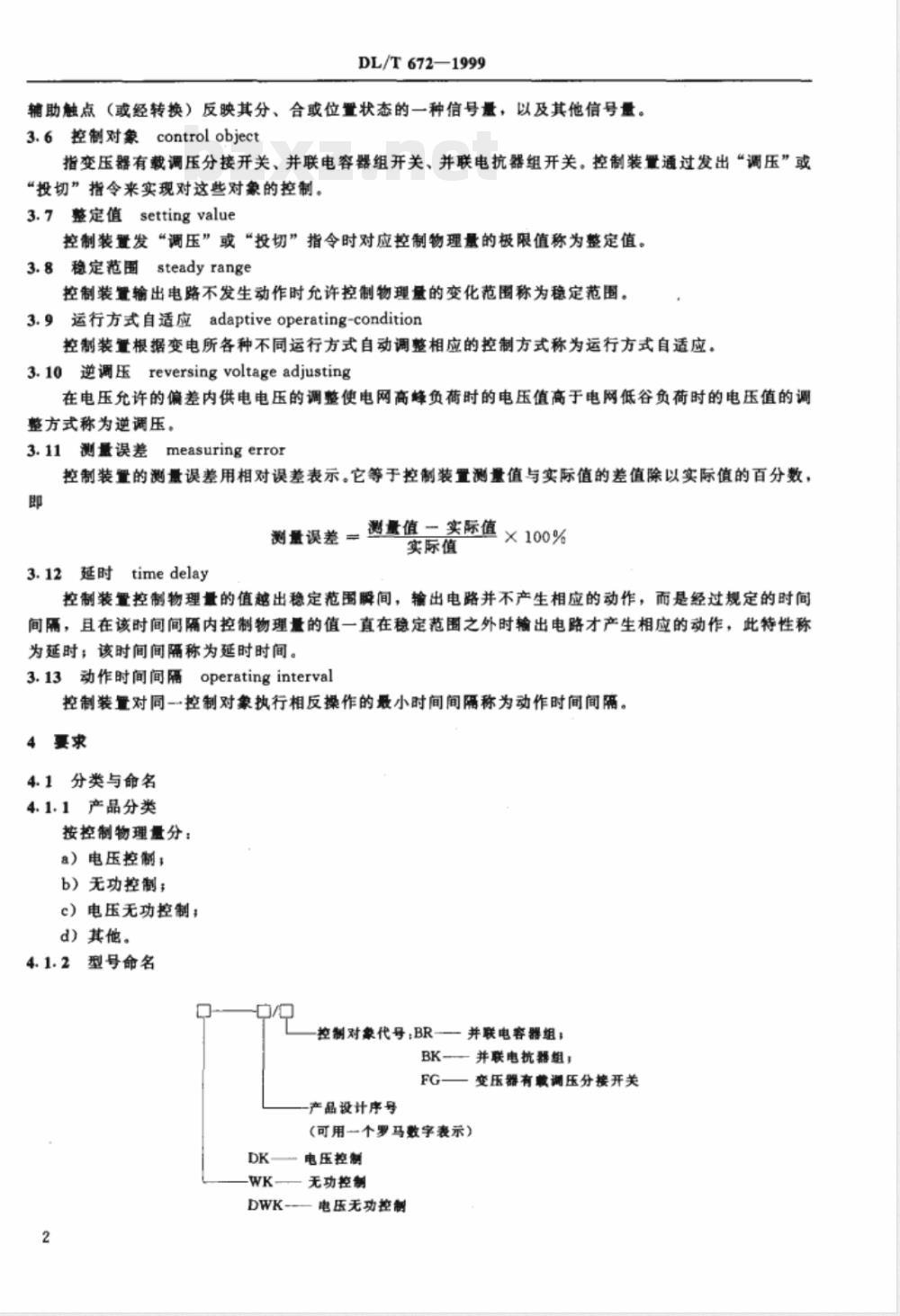

辅助触点（或经转换）反映其分、合或位置状态的一种信号量，以及其他信号量。3.6控制对象controlobject
指变压器有载调压分接开关、并联电容器组开关、并联电抗器组开关。控制装量通过发出“调压”或“投切”指令来实现对这些对象的控制。3.7整定值settingvalue
控制装置发调压”或“投切”指令时对应控制物理量的极限值称为整定值。3.8稳定范围steadyrange
控制装置输出电路不发生动作时允许控制物理量的变化范围称为稳定范围。3.9运行方式自适应adaptiveoperating-condition控制装置根据变电所各种不同运行方式自动调整相应的控制方式称为运行方式自适应。3.10逆调压reversingvoltageadjusting在电压允许的偏差内供电电压的调整使电网高峰负荷时的电压值高于电网低谷负荷时的电压值的调整方式称为逆调压。
3.11测量误差measuringerror
控制装置的测量误差用相对误差表示。它等于控制装置测量值与实际值的差值除以实际值的百分数，即
测量误差 = 测量值际实际值 ×100% 实际值
3.12延时timedelay
控制装置控制物理量的值越出稳定范围瞬间，输出电路并不产生相应的动作，而是经过规定的时间间隔，且在该时间间隔内控制物理量的值一直在稳定范圈之外时输出电路才产生相应的动作，此特性称为延时；该时间间隔称为延时时间。foperatinginterval
3.13动作时间间隔
控制装置对同-控制对象执行相反操作的最小时间间隔称为动作时间间隔。4要求
4.1分类与命名
4.1.1产品分类
按控制物理量分：
a）电压控制，
b）无功控制；
c）电压无功控制；
d）其他。
4.1.2型号命名
控制对象代号;BR-—并联电容器组；BK-并联电抗器组：
FG——变压器有载调压分接开关产品设计序号
(可用一个罗马数字表示）
电压控制
无功控制
DWK--—电压无功控制
4.2使用条件
4.2.1环境条件
4.2.1.1工作环境条件
DL/T672—1999
a）环境温度：0℃+40℃（或-5℃～+45℃）；b）相对湿度：40℃（或45℃）时为20%～90%；c）大气压力：79.5kPa～106.0kPa（海拔2000m及以下）。4.2.1.2周围环境要求
a）不充许有较强的振动和神击：b）不允许有离蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，不允许有严重的惩菌存在。
4.2.2电源
4.2.2.1交流电源
a）额定电压：220V或380V；
b）允许偏差：一20%~十20%；
c）电压波形：正弦波，总畸变率不大于5%；d）频率：50Hz，允许偏差士1.5Hz。4.2.2.2直流电源
a）额定电压：110V或220V；
b）允许偏差：一20%+15%；
c）纹波系数：<5%。
4.2.3输入模拟量
a）电压模拟量为额定电压的50%～120%，波形为正弦波，总畸变率不大于5%；b）电流模拟量为额定电流的10%~120%；c）频率为50Hz，允许偏差士1.5Hz。4.2.4输人阻抗
控制装置模拟量输入端输人阻抗应与电流、电压互感器的负载相配合，并在产品技术条件中作出规定。
4.2.5电源功率
控制装置在额定负载下所需电源功率应在产品技术条件中规定，交流的单位为VA直流为W。4.2.6输出触点容量
控制装置输出接口回路触点容量不应小于被控对象的要求，并在制造厂产品技术条件中作出规定。4.2.7控制装置
正带工作条件下应能长期可靠工作。注：如使用条件不符合4.2的某些规定时，用户应与制造厂协商。4.3外观与结构
4.3.1控制装置外形尺寸及安装尺寸，元件的焊接、装配，端子编号等应符合产品图样及有关标准要求。4.3.2控制装置面板应整洁美观，标志清晰。控制装置采用金属外壳时，应在外壳提供接地端子，并应设有明显接地标志。
4.3.3控制装置的插件应接触可靠，插拔方便，如需带电插拔插件时必须保证电流互感器二次回路不开路，电压回路不短路。
4.3.4装置接线端子的额定电压、电流应满足连接电路的要求，电流互感器二次回路的连接端子应为专用试验端子，以保证在换接前把电路可靠短接。4.3.5控制装置使用的印制电路板及导线的质量应符合有关标准的规定。3
4.4安全要求
4.4.1绝缘电阻
DL/T672—1999
a）正常试验大气条件下应不小于10Ma。b）湿热条件下不得低于1MQ（温度40C士2℃，相对湿度90%；大气压力86kPa～106kPa）。测试电压应符合表1的规定。
额定缘电压
U≤60
4.4.2绝缘强度
谢试电压
额定绝缘电压
60测试电压
在正常试验大气条件下，控制装置被试部分应能承受表2中规定的50Hz交流电压，历时1min绝缘强度试验。试验时不得出现击穿、闪络及电压突然下降现象，泄漏电流应不大于3.5mA（交流有效值）。
表2试
额定绝缘电压
604.4.3保护器件
试验电压有效值
额定绝缘电压
125试验电压有效值
控制装置电源输人端应设有短路保护器件，当装置内部发生短路故障时，该保护器件应可靠动作。4.5功能要求
装置调节控制的原则是：保证供电电压在允许变动（整定值）范围内的前提下，充分调节控制无功补偿装置，实现电网无功功率就地平衡。4.5.1基本控制功能
控制装置应其有下列基本控制功能：a）当被控目标母线电压运行值在其允许变动（整定值）范围内时，装置应以控制投切并联电容器（电抗器）组为主，并应防止发生投切振荡；b）当被控主变压器无功负荷小于与该主变压器相连母线上每组电容器容量（戴整定值）时，装置应以控制调节主变压器有载调压分接开关位置为主；c）当被控母线电压运行值超过允许变动（整定值）范圖，而主变压器有载调压分接开关位置已处在上限（或下限）时，装置应利用电容器（电抗器）组的调压作用，对电容器（电抗器）组实行强投或强切调节控制：
d）控制装置可选择具有“逆调压”和“运行方式自适应”功能；e）控制装置控制参数应具有可设置性，控制参数设置应具有容错及密码锁定功能；f）控制装置的基本控制功能应符合其他设计要求。4.5.2显示功能
控制装置应具有下列显示功能：a）工作电源显示；
b）控制方式及控制参数显示；
c）控制对象位置状态显示；
d）控制装置及控制对象异常显示；e）系统异常闭锁显示。
4.5.3闭锁功能
控制装置应具有下列相应闭锁功能：DL/T672—1999
a）控制对象保护动作跳闸时闭锁装置操作指令：b）变压器过流时闭锁调档指令：c）变压器本体或变压器有载调压分接开关轻瓦斯动作时闭锁调档指令；d）变压器有载调压装置出现连调故障时闭锁调档指令并报警；e）系统电压低于标称电压的80%或高于标称电压的120%时闭锁所有操作指令；f）控制对象出现拒动现象时闭锁所有操作指令并报警；g）在规定动作时间间隔内对同一控制对象发出相反的操作指令时闭锁操作指令；h）控制装置自检异常时闭锁所有操作指令并报警；i）控制对象处于停运或检修状态时闭锁相应设备的操作指令；i）控制装置应具有两台及以上并列运行变压器错档保护闭锁功能。4.5.4打印、统计功能
控制装置应具有下列打印或统计功能：a）开机、复位打印自检结果和时间；b）控制方式及控制参数打印；
c）控制装置动作前、后工作参数打印；d）打印控制对象编号、操作动作时间及位置状态；e）控制对象拒动时，打印时间、编号及故障类型；f）控制对象动作次数统计值打印。4.5.5手动操作功能
控制装置可具有对控制对象进行手动控制操作功能，自动和手动操作应互为闭锁。4.5.6远方遥控和通信功能
a）控制装置可具有与RTU监控系统连接接口；b）控制装置可具有申行通信口。4.6性能要求
4.6.1测量误差
控制装置测量误差应符合下列要求：a）电压测量允许误差应为士0.5%；b）电流测量允许误差应为士2%；c）无功功率或无功电流充许测量误差应为士3%。4.6.2整定值范围
a）电压整定值设定范围（二次侧）应在80V～120V之间可调；b）无功功率或无功电流整定值设定范围应在产品技术条件中说明。4.6.3延时
延时时间20s～60s可调，误差应不大于士5%。4.6.4时间间隔
a）对同一控制对象执行相反操作的间隔时间应不小于300s，b）变压器分接开关动作间隔时间应符合有关规定。4.6.5时钟误差
对有内部时钟的控制装置，时钟误差应不大于2s/d。4.7环境试验要求
4.7.1温度、湿度、振动、冲击、运输及电源影响试验条件要求如表3规定。5
试验项目
温度试验
湿度试验
振动试验
（非包装状态）
冲击试验
（非包装状态）
运输试验
电源影响试验
DL/T672-1999
表3试验项目及条件
试验条件
正常使用条件：0℃～十40℃（或-5℃～十45℃）运输、贮存条件：20℃~+60℃
正常使用条件：40℃（或45℃）90%运输、贮存条件，50℃90%24h
预率循环范图：5Hz～55Hz～5Hz驱动振幅（峰值），0.19mm
扫频速率：小于或等于1倍频程/min在共振点上保持时间：10min
在共振点上驱动振幅（峰值）：1.59mm（5Hz0.19mm(25Hz<<55Hz)
工作状态：在非工作状态
振动方向：、y、
加速度：294m/s2
脉冲持续时间：(11±1）ms
冲击次数：6个面，每面3次（共18次）工作状态：非工作状态
波形：半个正弦波
振动频率：5、10、20、30Hz
加速度：（9.8±2.5）m/s2
持续时间：每个频点30min
振动方法：垂直固定
电压偏差：交流一20%～+20%，直流一20%～+15%电压波形：正弦波，总畸变率5%频率：（50±1.5）Hz
工作状态：在工作状态下进行
上述试验过程结束后，对控制装置进行目测检查，应无锈蚀、裂纹、涂复层剥落等损伤；文字和标志应清晰；塑料件应无起泡、开裂、变形；机械构件应无破裂、明显变形；电气部件应无明显位移或脱落。试验过程中，功、性能指标测试应符合本标准有关规定要求。4.7.2抗干扰试验性能要求
在正常试验大气条件下，控制装置处在正常工作状态，施加按下列规定要求的高频干扰试验波对控制装置进行功、性能测试，结果应符合本标准有关规定要求。于扰试验波的特性及参数要求：a）频率：1MHz，允许偏差士10%；100kHz，允许偏差士10%。b）波形：频率为1MHz的试验电压衰减振荡波，其包络线达到3周期后，衰减到第一个半波蜂值的一半；频率为100kHz的试验电压衰减振荡波，其包络线达到1.5周期后，衰减到第一个半波峰值的一半。c）重复率：试验电压波的重复率，即加于被试品的电压波，应保持不小于每秒50个衰减振荡波群。d）试验电压幅值：共模2500V、差模1000V，允许偏差土5%（试验电压幅值系指干扰发生器空载第一半波电压峰值)；
e）试验时间：应不少于60s。
4.8可靠性要求
DL/T6721999免费标准bzxz.net
4.8.1控制装置所有的电子元件必须按照有关标准进行百分之一百的老化筛选；4.8.2控制装置平均无故障工作时间MTBF为10000h（下限值）。5试验方法
5.1试验条件
5.1.1正常试验大气条件
a）环境温度：15℃～35℃；
b）相对湿度：45%～75%
c）大气压力：86kPa～106kPa。如未特别说明，以下试验均在此条件下进行。5.1.2试验设备
试验期间，试验设备应能满足试验要求，所用测试仪器、仪表应符合规定的检验周期及精度要求。5.2外观检查
用目测法结合操作进行检查，其结果应符合4.3的规定。5.3绝缘电阻测试
分别在正常试验大气条件和湿热条件下，按以下方法进行绝缘电阻测试：a）按4.4.1的规定，对无电气连接的每条回路之间、每条回路与外壳或接地金属零件之间进行测试，测试时间应不小于5s。测试前应断开接地或接壳的元件或电路，测试后再按原位接好。b）控制装置弱电回路绝缘电阻测试根据制造厂产品技术条件规定要求进行。5.4绝缘强度试验
按4.4.2的规定，对无电气连接的每条回路之间、每条回路与外壳或接地金属零件之间进行绝缘强度试验。试验电压的起始值不高于规定值的50%。然后在5s内渐升到规定值并保持1min，随后迅速平滑地降到零值方可断电。
控制装置输出回路触点之间按相关标准进行绝缘强度试验，试验电压不低于1500V。测试前应断开接地或接壳的元件或电路，测试后再按原位接好。5.5功能试验
5.5.1基本功能检验
5.5.1.1开机复位、自检功能检验在未加人模拟量的情况下，接通控制装置工作电源，控制装置应进行自检，其输出回路应处在非动作状态。
设置保护功能检验
a）当控制装置处于闭锁或密码锁定状态时，应无法进行更改整定值等操作。b）当人员在设置操作过程中出现错误时，控制装置不应出现死机、误动及整定值丢失等现象。5.5.1.3控制功能检验
根据控制装置预定的基本控制方式和各控制参量整定值划分的状态区间，以改变输人模拟量来模拟不同运行工况，控制装置的动作情况应符合4.5.1规定要求。5.5.2显示功能检验
通过调显及改变状态操作对控制装置显示功能进行检验，其结果应符合4.5.2规定要求。5.5.3闭锁报警功能检验
模拟各种故障状态进行控制装置的闭锁报蓄功能检验，其结果应符合4.5.3规定要求。5.5.4打印统计功能检验
通过模拟操作对控制装置的打印统计功能进行检验，结果应符合4.5.4规定要求。5.5.5特殊功能检验
DL/T672—1999
控制装置其他特殊功能按制造厂产品技术条件要求进行检验。5.6性能试验
5.6.1测量误差测试
5.6.1.1电压测量误差测试
调节输人电压模拟量，使其在额定值、80%额定值、120%额定值条件下，根据控制装置显示输人电压数值测算其测量误差，结果应符合4.6.1规定要求。5.6.1.2电流测量误差测试
调节输入电流模拟量，使其在额定值、10%额定值、50%额定值、80%额定值、120%额定值条件下，根据控制装置显示输入电流数值测算其测量误差，结果应符合4.6.1规定要求。5.6.1.3无功功率、无功电流测量误差测试输入额定电压、电流模拟量，然后改变二者之间相位角9，使其在士1°、士5°、士10°、士15°、士30°、土45°条件下，根据控制装置无功功率、无功电流显示值测算其测危误差，结果应符合4.6.1规定要求。5.6.2延时特性测试
5.6.2.1延时时间测试
任意取不少于二个测试点进行延时时间测试，结果应符合4.6.3规定要求。5.6.2.2动作间隔时间测试
调节输入模拟量，使控制装置控制物理量的值在稳定范圃外的两个相反的状态区间变动，300s内控制装置不应出现对同一控制对象执行相反操作的现象。5.6.3时钟误差测试
对有内部时钟的控制装置上任意设置年、月、日、时、分、秒值，连续运行3天（每24h测量时钟一次），与标准计时秒表瞬时值比较，并计算3天实测日差的算术平均值，其结果应符合4.6.5规定要求。5.7连续运行试验
控制装置完成调试后，出厂前应进行连续稳定通电试验，连续通电时间应不少于72h；每24h对控制以置至少进行一次功、性能试验，试验中各项功能和性能应符合4.5、4.6规定要求。5.8环境试验
5.8.1温、湿度试验
5.8.1.1高、低温存试验
a）将控制装置关键部件置于温度为一20℃土2C的低温箱中连续存放24h，然后使其逐渐恢复至试验室室温（不少于24h)，再进行外观检查及功能检验，结果应符合4.7.1规定要求；b）将控制装置关键部件置于温度为十60℃士2C的高温箱中连续存放24h，然后取出使其逐渐恢复至试验室室温（不少于24h），再进行外观检查及功能检验，结果应符合4.7.1规定要求。进行高低温贮存试验时控制装置不通电，不包装。5.8.1.2低温试验
低温箱的温度偏差不大于土2C。控制装置关键部件各表面与低温箱内壁之间的最小距离不小于150mm。低温箱以不超过1℃/min速度降温，待温度达到0℃（或一5℃）并稳定后开始计时，保持不少于2h。再将控制装置连续通电2h（工作电源电压、输人电压及电流模拟量均为额定值），然后进行性能指标测试，其结果应符合4.6规定要求。5.8.1.3高温湿热试验
高温箱的温度偏差不大于士2℃，相对湿度不超过50%（十35℃）。控制装置关键部件各表面与高温箱内壁之间的最小距离不小于150mm。高温箱以不超过1℃/min速度升温，待温度达到十40℃（或十45℃）并稳定后加湿到85%90%范围内开始计时，保持不少于2h。再将控制装置连续道电2h（工作电源电压、输人电压及电流模拟量均为额定值），然后进行性能指标测试，其结果应符合4.6规定要求。5.8.1.4贮存湿热试验
