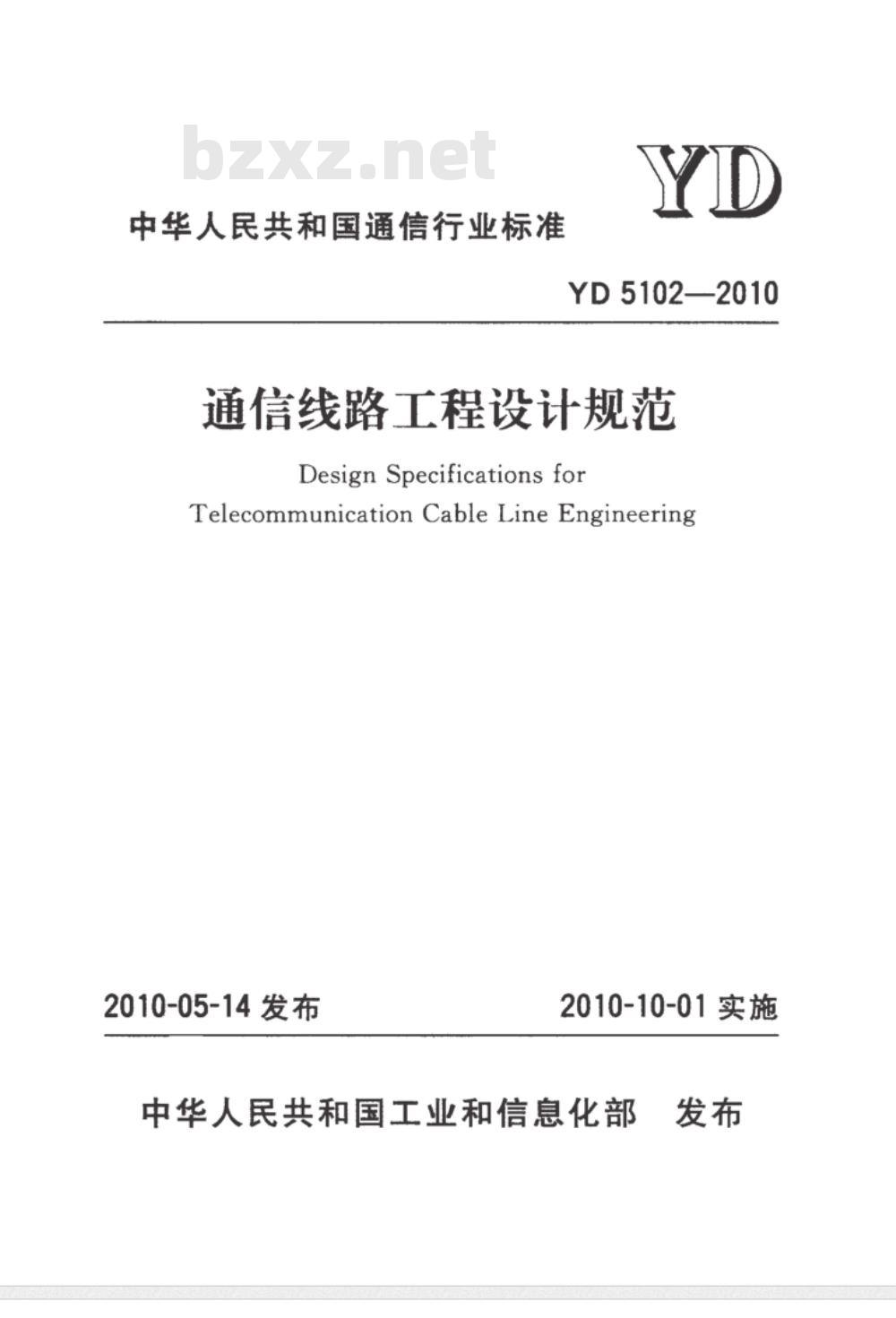

【通信行业标准(YD)】 通信线路工程设计规范

中华人民共和国通信行业标准
YD5102—2010
通信线路工程设计规范
Design Specifications for
Telecommunication Cable Line Engineering2010-05-14发布
2010-10-01实施

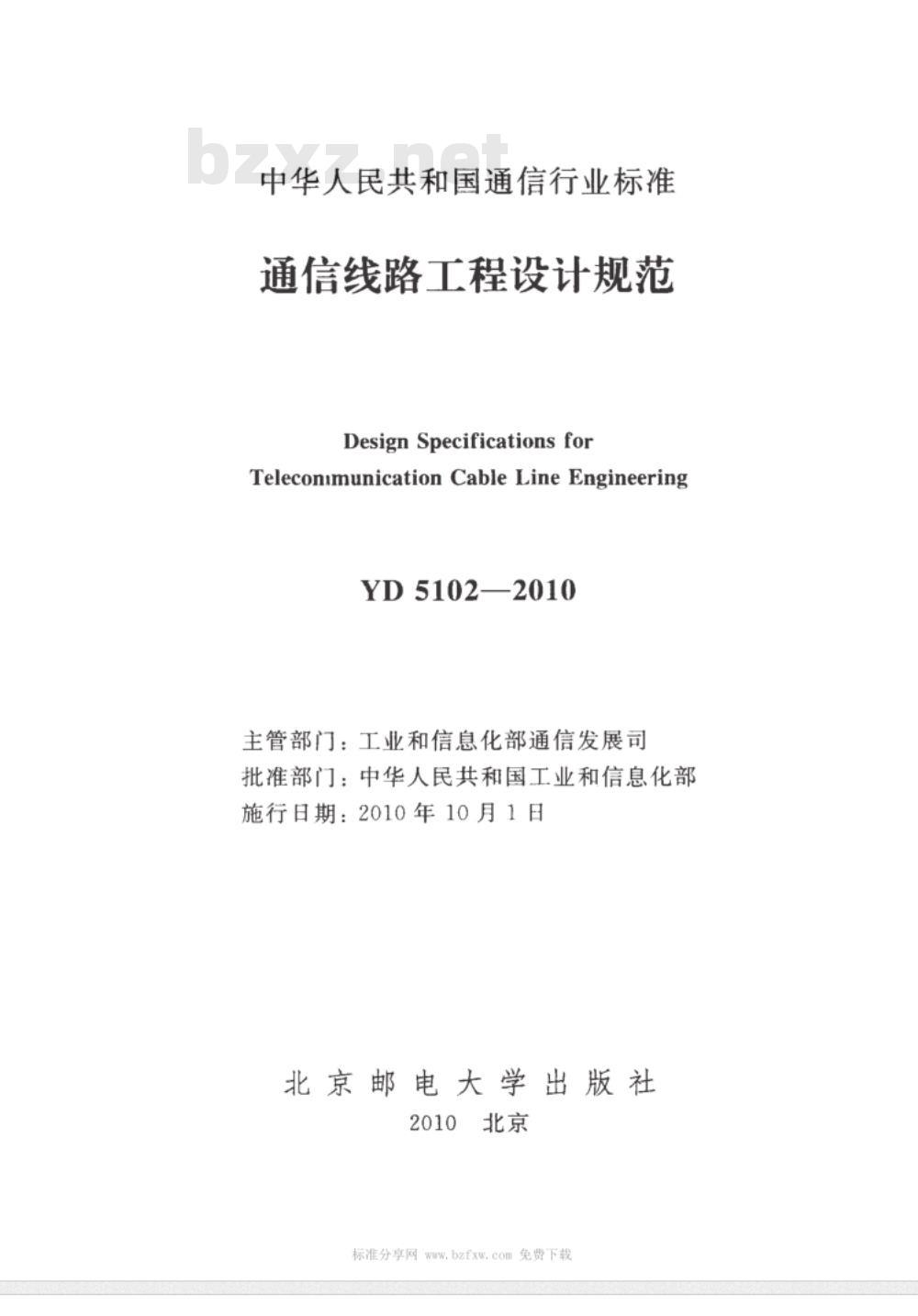

中华人民共和国工业和信息化部中华人民共和国通信行业标准
通信线路工程设计规范
Design Specifications for
Teleconmunication Cable Line EngineeringYD5102-2010
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2010年10月1日
北京邮电大学出版社
2010北京

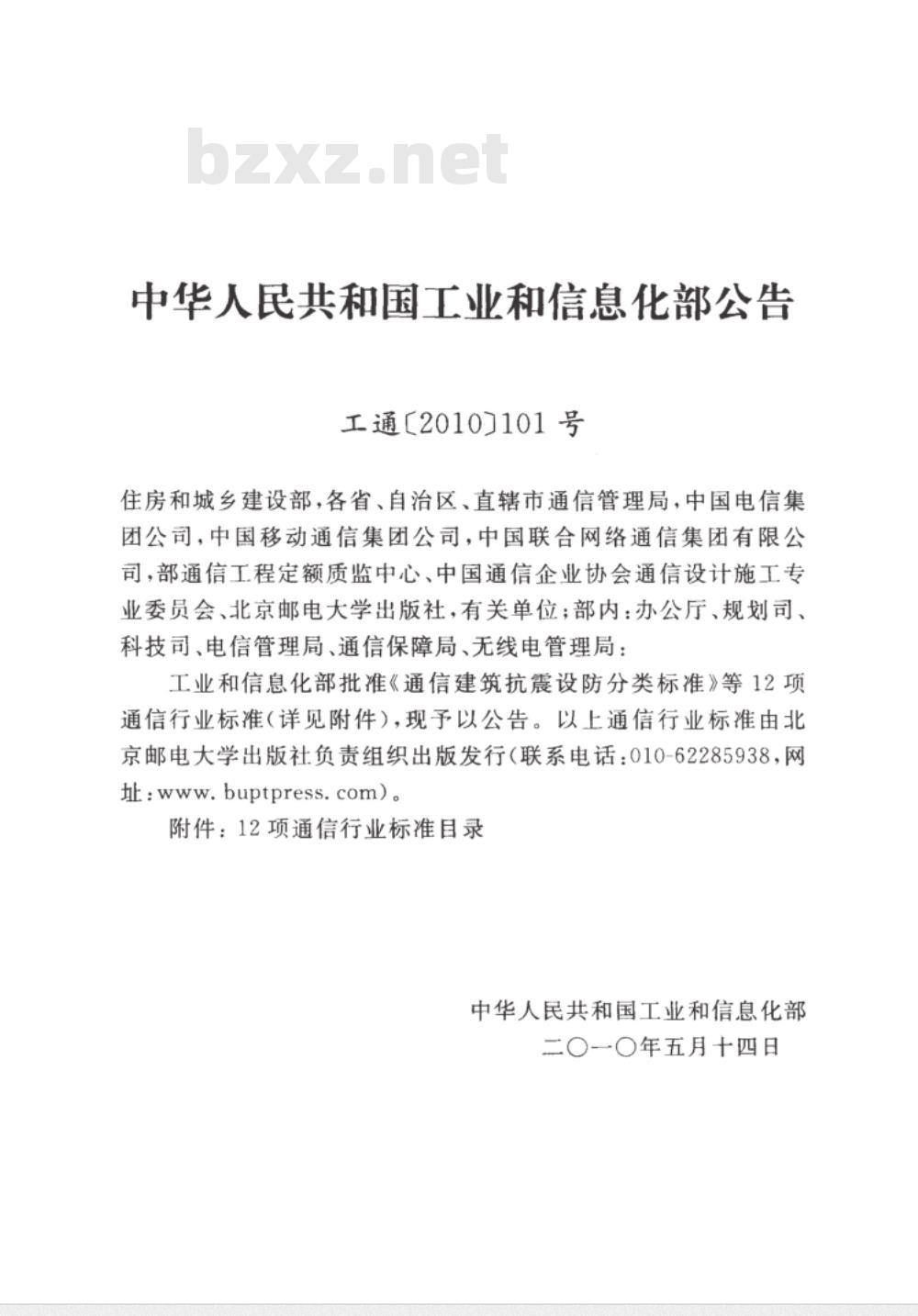

标准分享网www.bzfxw.com免费下载中华人民共和国工业和信息化部公告工通［2010J101号
住房和城乡建设部，各省、自治区、直辖市通信管理局，中国电信集团公司，中国移动通信集团公司，中国联合网络通信集团有限公司，部通信工程定额质监中心、中国通信企业协会通信设计施工专业委员会、北京邮电大学出版社，有关单位；部内：办公厅、规划司、科技司、电信管理局、通信保障局、无线电管理局：工业和信息化部批准《通信建筑抗震设防分类标准》等12项通信行业标准（详见附件），现予以公告。以上通信行业标准由北京邮电大学出版社负责组织出版发行（联系电话：010-62285938，网址：www.buptpress.com)。
附件：12项通信行业标准目录
中华人民共和国工业和信息化部二〇一〇年五月十四日

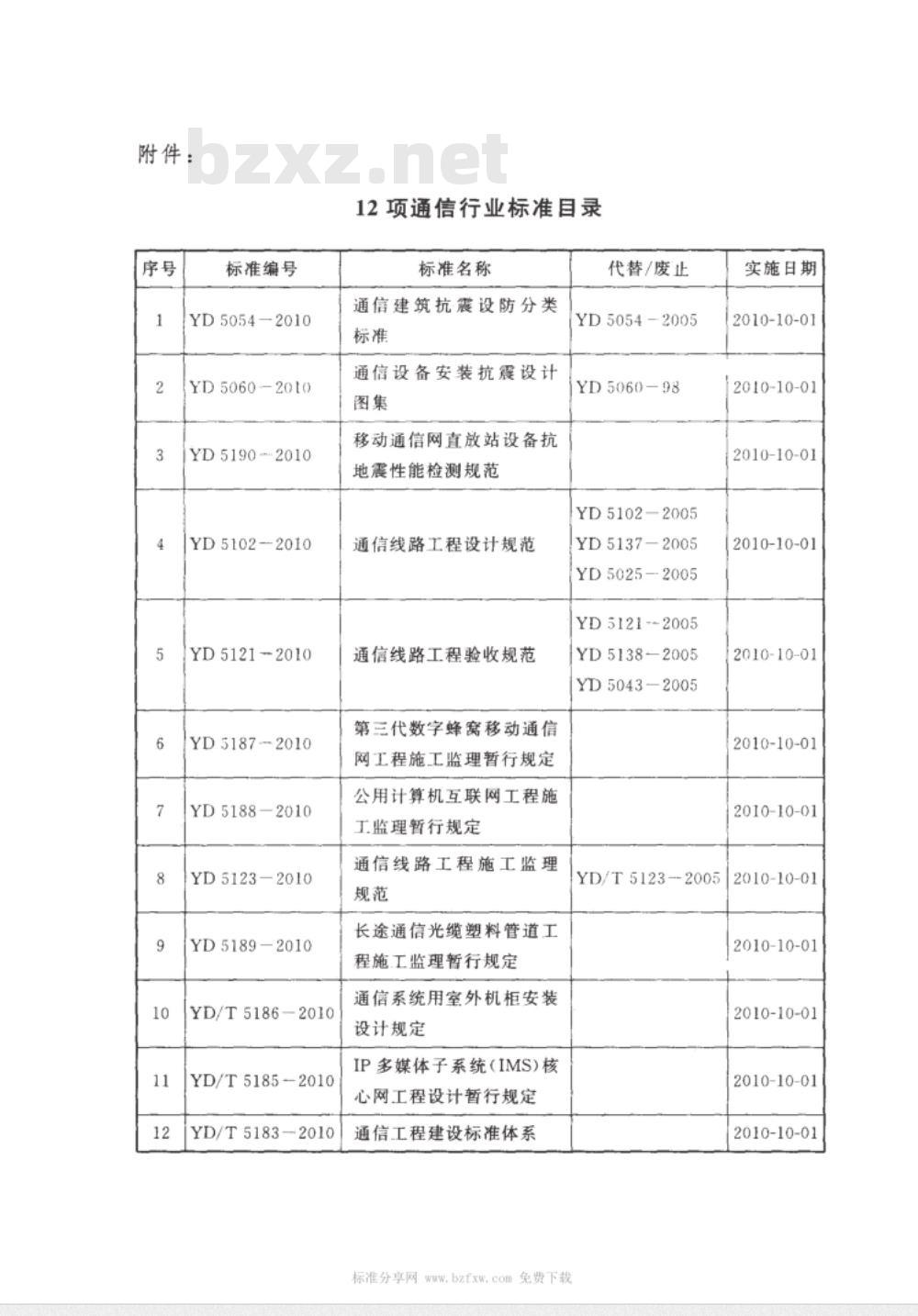

附件：
标准编号
YD50542010
YD50602010
YD5190---2010
YD5102--2010
YD5121-2010
YD5187-2010
YD5188-2010
YD51232010
YD5189-2010
YD/T5186—2010
YD/T5185-2010
YD/T5183—2010
12项通信行业标准目录
标准名称
通信建筑抗震设防分类
通信设备安装抗震设计
移动通信网直放站设备抗
地震性能检测规范
通信线路工程设计规范
通信线路工程验收规范
第三代数字蜂窝移动通信
网工程施工监理暂行规定
公用计算机互联网工程施
工监理暂行规定
通信线路工程施工监理
长途通信光缆塑料管道工
程施工监理暂行规定
通信系统用室外机柜安装
设计规定
IP多媒体子系统（IMS)核
心网工程设计暂行规定
通信工程建设标准体系
标准分享网wuw.bzfxw.com免费下载代替/废止
YD5054-2005
YD5060-98
YD5102—2005
YD5137—2005
YD50252005
YD5121--2005
YD5138-2005
YD5043-2005
YD/T5123--2005
实施日期
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
201010-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01

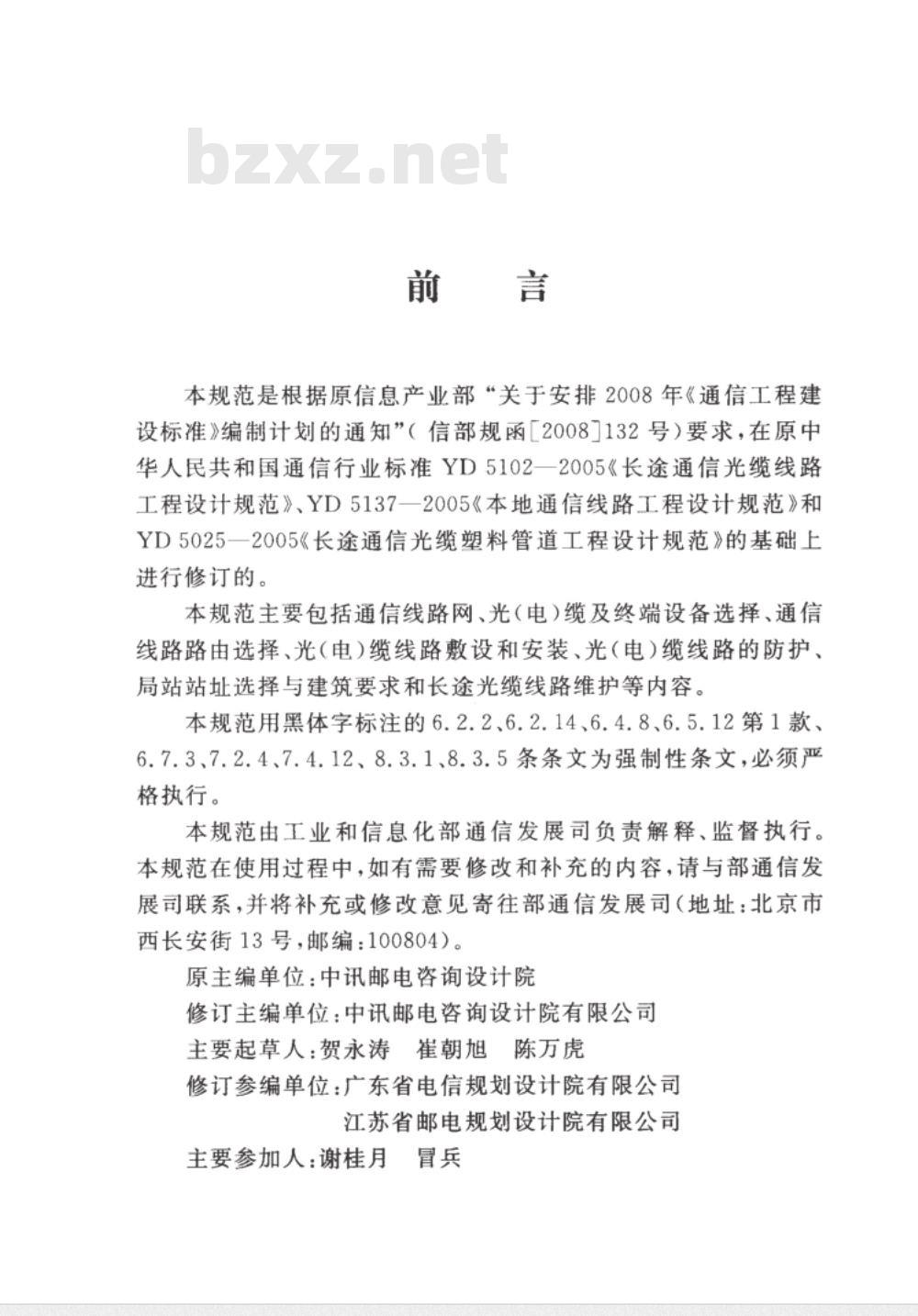

本规范是根据原信息产业部“关于安排2008年《通信工程建设标准》编制计划的通知”（信部规函[2008132号）要求，在原中华人民共和国通信行业标准YD5102一2005《长途通信光缆线路工程设计规范》、YD5137一2005《本地通信线路工程设计规范》和YD5025一2005《长途通信光缆塑料管道工程设计规范》的基础上进行修订的。
本规范主要包括通信线路网、光（电）缆及终端设备选择、通信线路路由选择、光（电）缆线路敷设和安装、光（电）缆线路的防护、局站站址选择与建筑要求和长途光缆线路维护等内容。本规范用黑体字标注的6.2.2、6.2.14、6.4.8、6.5.12第1款、6.7.3、7.2.4、7.4.12、8.3.1、8.3.5条条文为强制性条文，必须严格执行。
本规范由工业和信息化部通信发展司负责解释、监督执行。本规范在使用过程中，如有需要修改和补充的内容，请与部通信发展司联系，并将补充或修改意见寄往部通信发展司（地址：北京市西长安街13号，邮编：100804）。原主编单位：中讯邮电咨询设计院修订主编单位：中讯邮电咨询设计院有限公司主要起草人：贺永涛崔朝旭陈方虎修订参编单位：广东省电信规划设计院有限公司江苏省邮电规划设计院有限公司主要参加人：谢桂月冒兵
术语和符号
通信线路网
通信线路网的构成
通信线路网设计
光（电)缆及终端设备的选择
选择原则
光缆的选择
电缆的选择
终端设备的选择
通信线路路由的选择
路由选择的一般原则
光缆路由的选择
电缆路由的选择.
光缆线路敷设安装
光缆线路敷设安装的一般要求
直埋光缆敷设安装要求
管道光缆敷设安装要求
架空光缆敷设安装要求
水底光缆敷设安装要求
光缆接续、进局及成端
硅芯塑料管道敷设安装要求
光缆交接箱安装要求
光缆线路传输设计指标
标准分享网www.bzfxw.com免费下载3
电缆线路敷设安装wwW.bzxz.Net
电缆线路敷设安装的-般要求
埋式电缆敷设安装要求
管道电缆敷设安装要求
架空电缆敷设安装要求
水底电缆敷设安装要求
交接区安装要求
配线区安装要求
进局电缆
电缆接续
电缆线路传输设计指标
光(电)缆线路防护
光（电）缆线路防强电危险影响电缆线路防强电干扰影响
光（电）缆线路防雷
光（电）缆线路其他防护
9局站站址选择与建筑要求
站址选择原则
建筑要求
长途干线光缆线路维护
附录A
光缆线路维护机构
光缆线路维护器材
本规范用词说明
条文说明
1总则
1.0.1本规范适用于新建陆地通信传输系统的线路工程设计，改建、扩建及其他类似线路工程可参照执行。1.0.2工程设计必须遵守相关法律法规，贯彻国家基本建设方针政策，合理利用资源，节约建设用地，重视历史文物、自然环境和景观的保护。
1.0.3新建、扩建和改建光缆、管道、杆路等电信基础设施时，应贯彻执行工业和信息化部、国务院国有资产监督管理委员会联合发布的《关于推进电信基础设施共建共享的紧急通知》，大力推进不同电信运营企业间的统筹规划、联合建设、资源共享。1.0.4电信基本建设中涉及国防安全的，应执行原信息产业部颁发的《电信基本建设贯彻国防要求技术规定》。1.0.5工程设计必须保证通信网整体通信质量，技术先进、经济合理、安全可靠。设计中应当进行多方案比较，努力提高经济效益，降低工程造价。
1.0.6工程设计应与通信发展规划相结合，合理利用已有网络设施和装备器材。建设方案、技术方案、设备选型应以网络发展规划为依据，充分考虑中远期发展。1.0.7工程设计中采用的电信设备应取得工业和信息化部（含原信息产业部）颁发的电信设备入网许可证。未取得入网许可证的设备不得在工程中使用。
1.0.8在我国抗震设防烈度7烈度以上（含7烈度）地区的公用电信网中使用的交换类、传输类、接入类、服务器网关类、移动基站类、通信电源类等主要电信设备，应取得工业和信息化部（含原信息产业部）电信设备抗地震性能检测合格证，未取得合格证的不得.1.
标准分享网www.bzfxw.com免费下载在工程中使用。
1.0.9在执行本规范与国家标准和规定不一致时，应以国家标准或规范的相关规定办理。
1.0.10在特殊情况下执行本规范个别条款有困难时，设计中应充分阐述理由，并提出采用相应措施的报告，呈主管部门审批。2
英文缩写
2　术语和符号
英文全称
All DielectricSelf SupportingCustomerPremisesNetwork
Distribution Point
FlexiblePoint
Main Distribution Frame
Optical Distribution Frame
Optical Fiber Composite
Overhead Ground Wire
Polarization Mode DispersionService Node
标准分享网www.bzfxw.com免费下载中文名称
全介质自承光缆
用户驻地网
分配点
灵活点
(电缆）主配线架
光纤分配架
光纤复合架空地线
偏振模色散
业务节点
3通信线路网
3，1通信线路网的构成
3.1.1通信线路网应包括长途线路、本地线路和接入线路，其网络构成见图3.1.1。
核心网
（接入网美本地线路网来
通道终点本地节点
长途节点
长途线路网
集本地线路网美接入网
长途节点
图3.1.1通信线路网参考模型
本地节点通道终点
3.1.2长途线路是连接长途节点与长途节点之间的通信线路。长途线路网是由连接多个长途交换节点的长途线路形成的网络，为长途节点提供传输通道。
3.1.3本地线路是连接本地节点（业务接点）与本地节点、本地节点与长途节点之间的通信线路（中继线路）。本地网光缆线路是一个本地（城域)交换区域内的光缆线路，提供业务节点之间、业务节点与长途节点之间的光纤通道。3.1.4接入线路是连接本地节点（业务接点）与通道终端（用户终端）之间的通信线路。接人网线路是提供业务节点与用户终端之间的传输通道，包括光缆线路和电缆线路。接人网光缆线路构成见图3.1.4。
