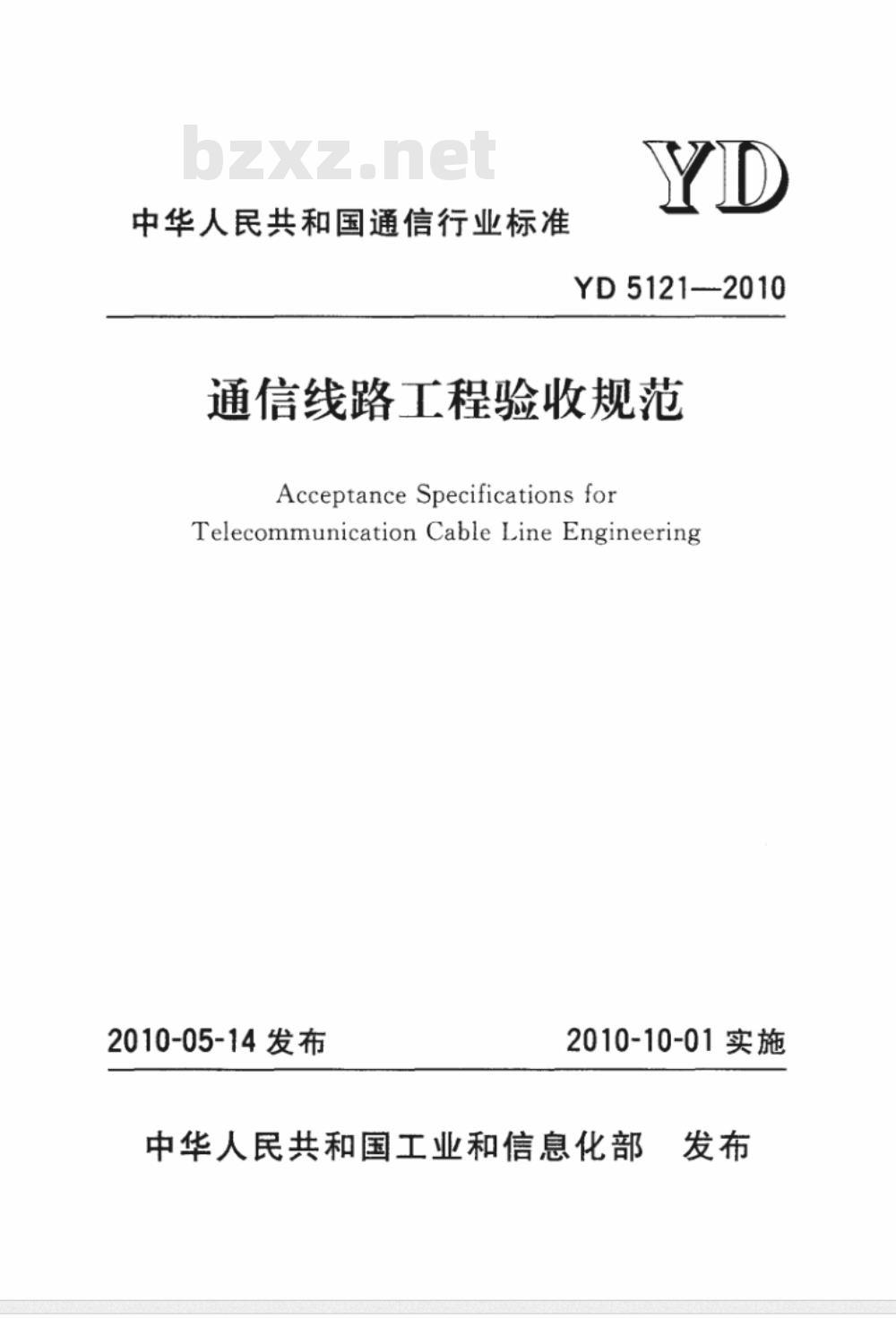

中华人民共和国通信行业标准
YD5121-2010
通信线路工程验收规范
Acceptance Specifications forTelecommunication Cable Line Engineering2010-05-14发布
2010-10-01实施
中华人民共和国工业和信息化部发布中华人民共和国通信行业标准

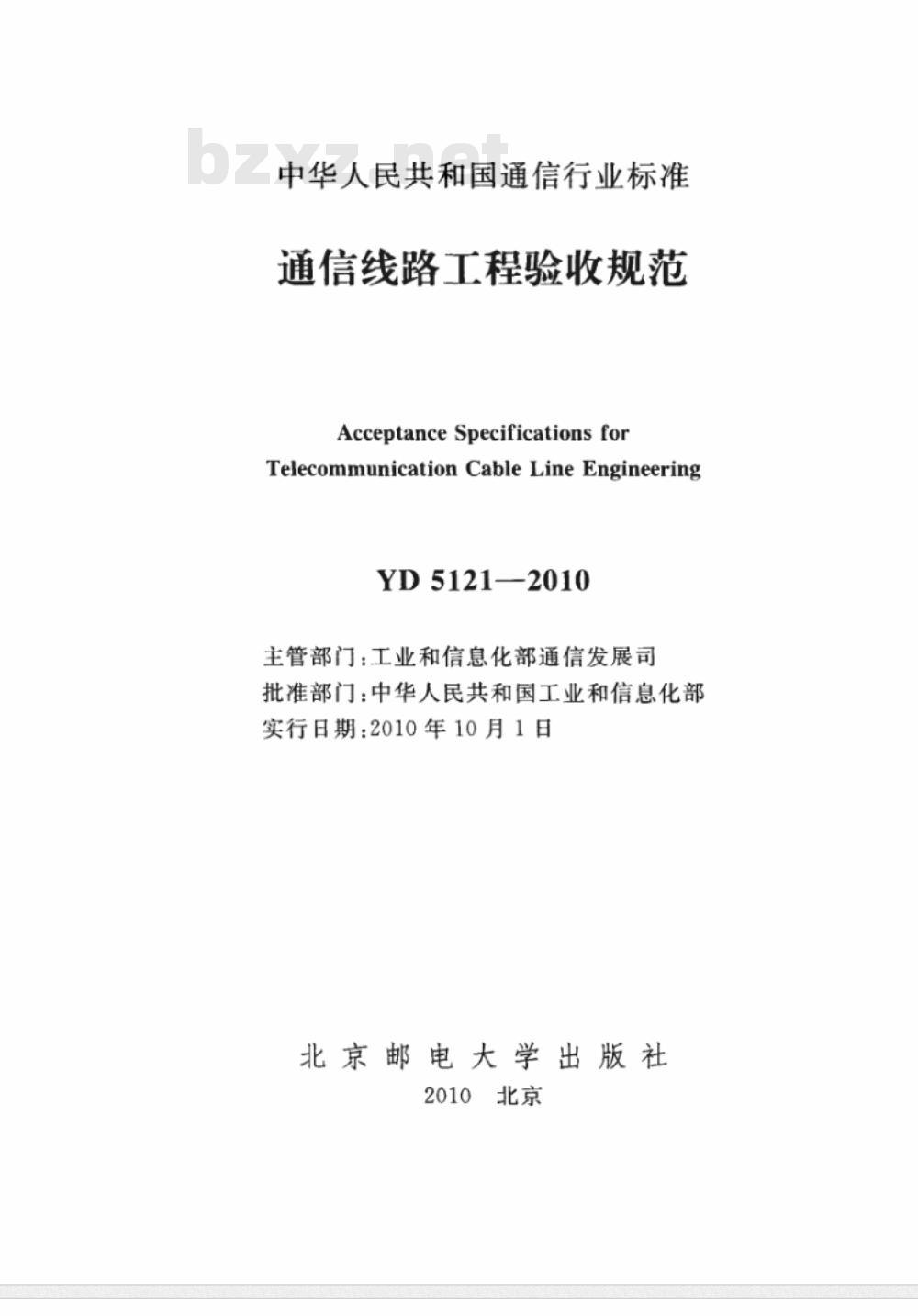

通信线路工程验收规范
AcceptanceSpecificationsfor
Telecommunication CableLineEngineeringYD5121—2010
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部实行日期：2010年10月1日
北京邮电大学出版社
2010北京

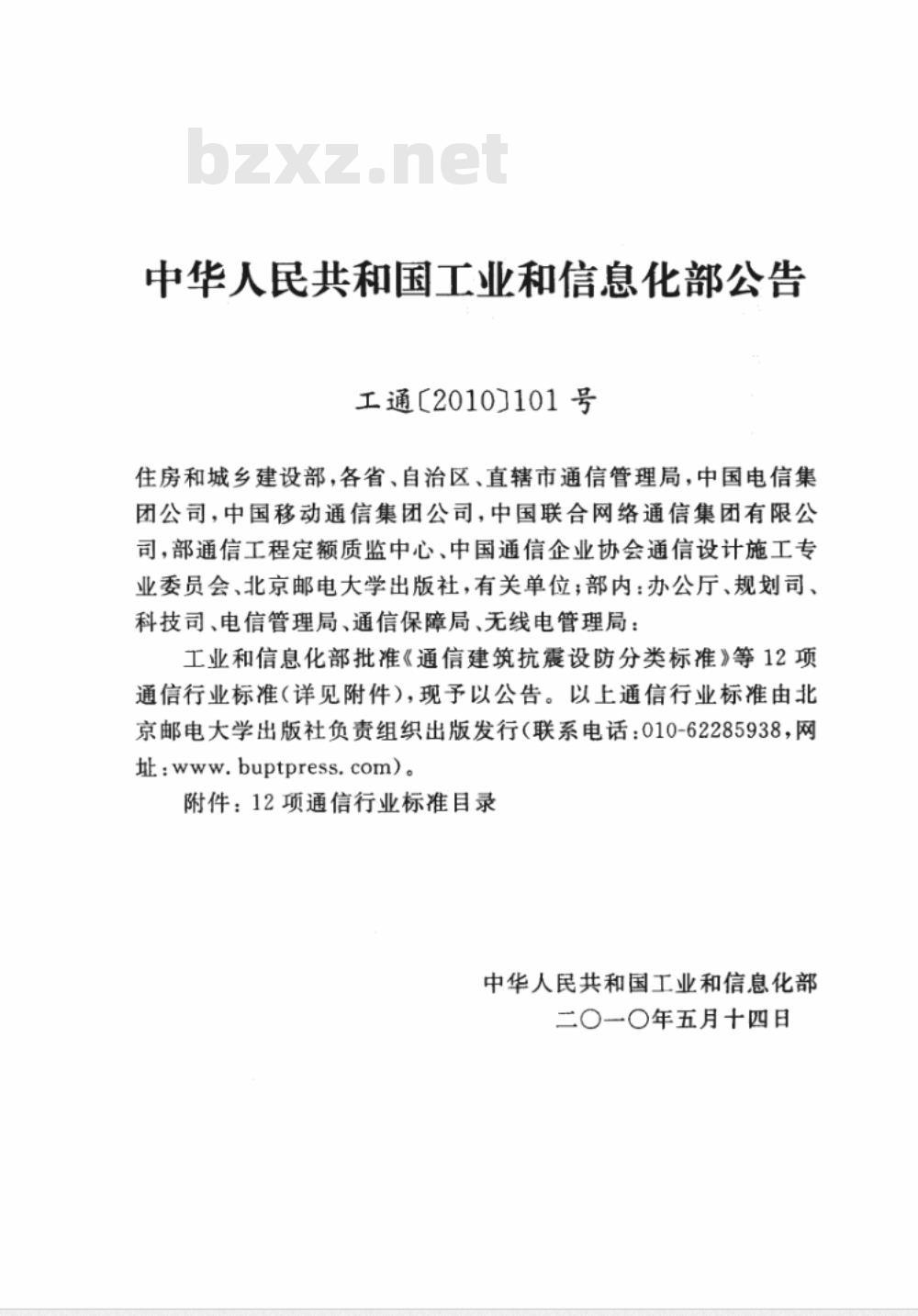

中华人民共和国工业和信息化部公告工通［2010]101号
住房和城乡建设部，各省、自治区、直辖市通信管理局，中国电信集团公司，中国移动通信集团公司，中国联合网络通信集团有限公司，部通信工程定额质监中心、中国通信企业协会通信设计施工专业委员会、北京邮电大学出版社，有关单位；部内：办公厅、规划司、科技司、电信管理局、通信保障局、无线电管理局：工业和信息化部批准《通信建筑抗震设防分类标准》等12项通信行业标准（详见附件），现予以公告。以上通信行业标准由北京邮电大学出版社负责组织出版发行（联系电话：010-62285938，网址：www.buptpress.com)。
附件：12项通信行业标准目录免费标准bzxz.net
中华人民共和国工业和信息化部二〇一〇年五月十四日

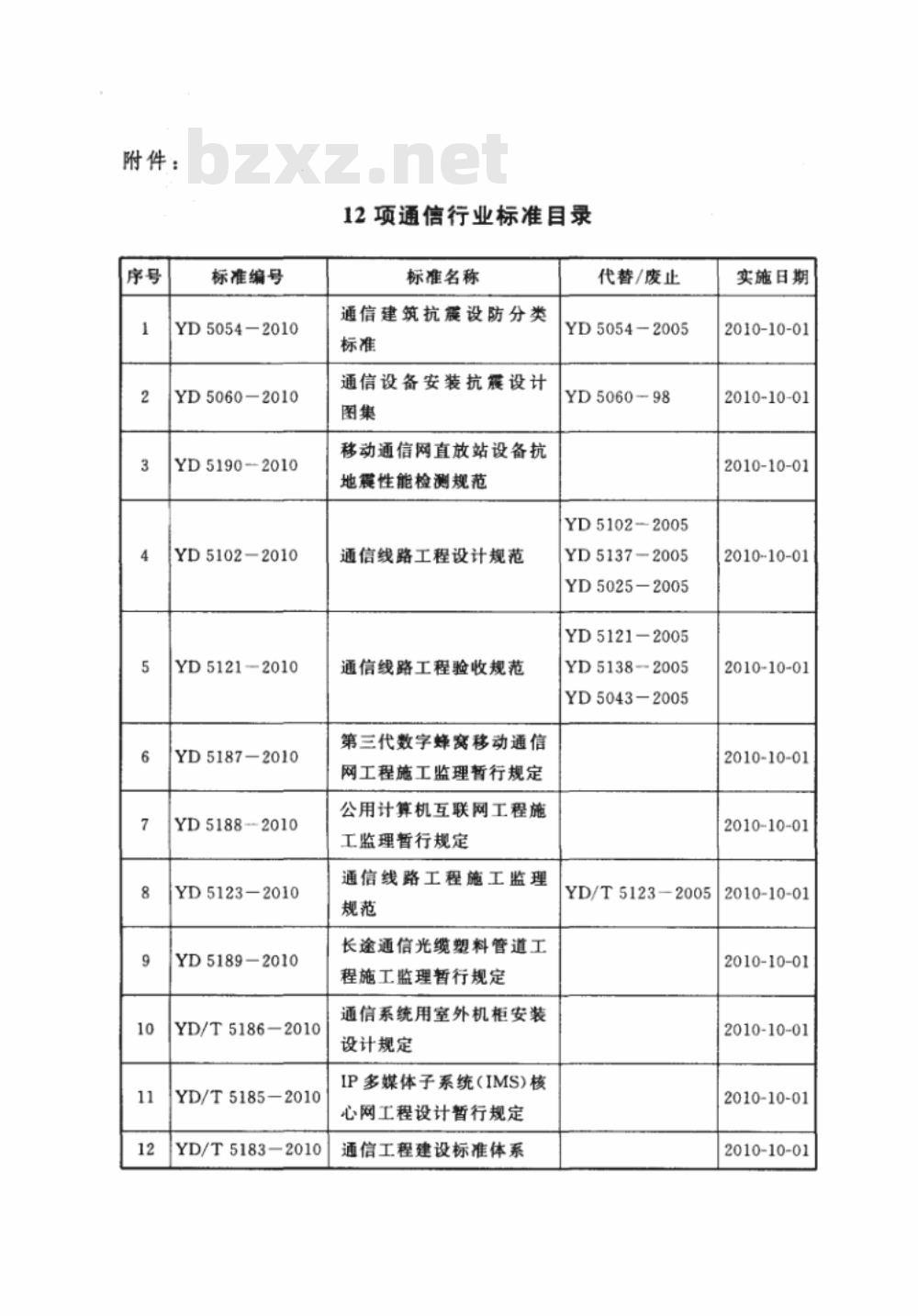

附件：
标准编号
YD5054—2010
YD5060-2010
YD5190-2010
YD5102-2010
YD51212010
YD5187—2010
YD5188--2010
YD5123-2010
YD5189-2010
YD/T5186-2010
YD/T5185-2010
YD/T5183-2010
12项通信行业标准目录
标准名称
通信建筑抗震设防分类
通信设备安装抗震设计
移动通信网直放站设备抗
地震性能检测规范
通信线路工程设计规范
通信线路工程验收规范
第三代数字蜂窝移动通信
网工程施工监理暂行规定
公用计算机互联网工程施
工监理暂行规定
通信线路工程施工监理
长途通信光缆塑料管道工
程施工监理暂行规定
通信系统用室外机柜安装
设计规定
IP多媒体子系统（IMS)核
心网工程设计暂行规定
通信工程建设标准体系
代替/废止
YD5054-2005
YD5060-98
YD5102-2005
YD5137-2005
YD5025-2005
YD5121-2005
YD5138-2005
YD5043-2005
实施日期
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
YD/T5123—2005
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01

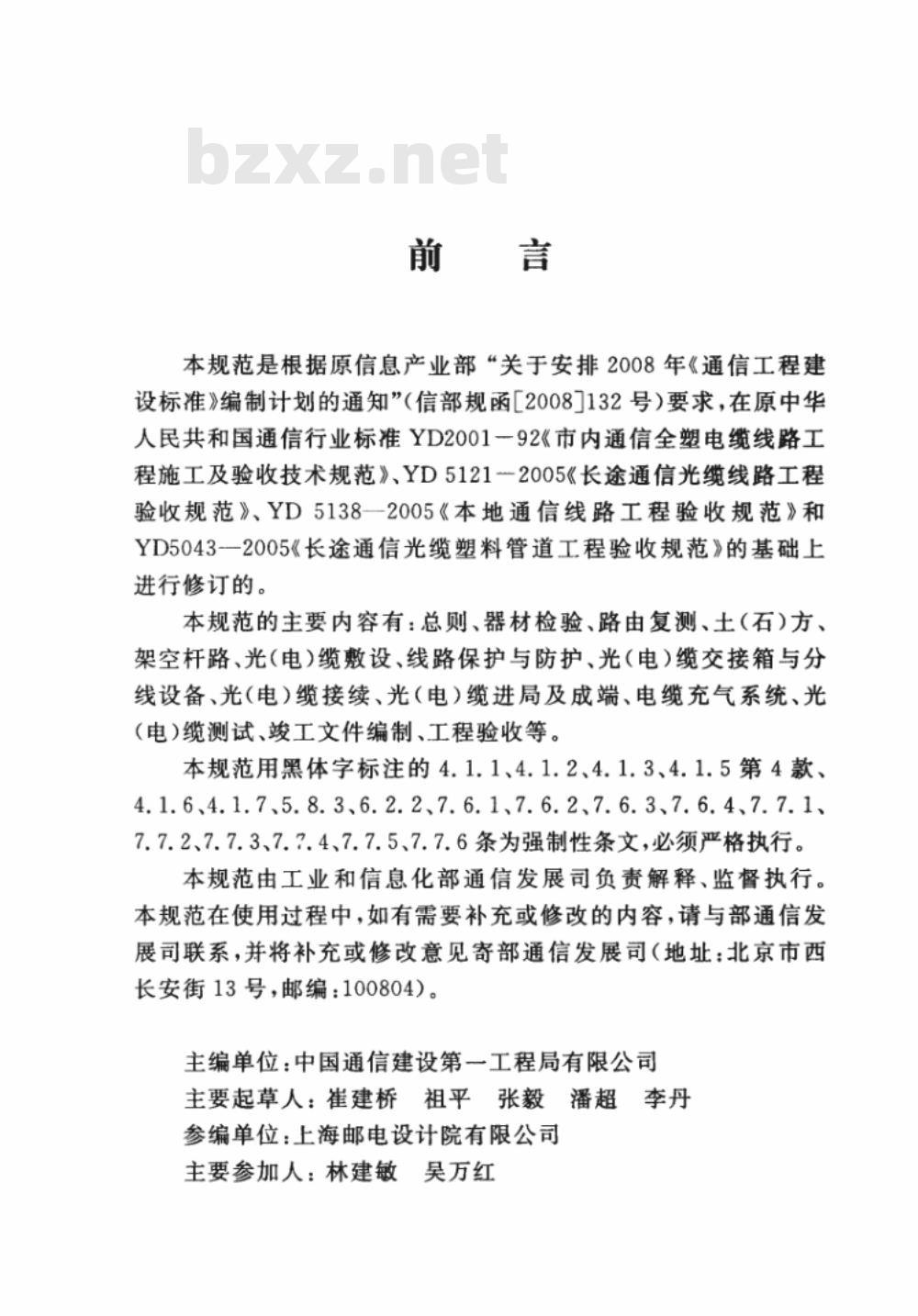

本规范是根据原信息产业部“关于安排2008年《通信工程建设标准》编制计划的通知”（信部规函[20081132号）要求，在原中华人民共和国通信行业标准YD2001一92《市内通信全塑电缆线路工程施工及验收技术规范》、YD5121-2005《长途通信光缆线路工程验收规范》、YD5138一2005《本地通信线路工程验收规范》和YD5043-一2005《长途通信光缆塑料管道工程验收规范》的基础上进行修订的。
本规范的主要内容有：总则、器材检验、路由复测、土（石)方、架空杆路、光（电）缆敷设、线路保护与防护、光（电）缆交接箱与分线设备、光（电）缆接续、光（电）缆进局及成端、电缆充气系统、光（电）缆测试、峻工文件编制、工程验收等。本规范用黑体字标注的4.1.1、4.1.2、4.1.3、4.1.5第4款、4.1.6、4.1.7、5.8.3、6.2.2、7.6.1、7.6.2、7.6.3、7.6.4、7.7.1、7.7.2、7.7.3、7.7.4、7.7.5、7.7.6条为强制性条文，必须产格执行。本规范由工业和信息化部通信发展司负责解释、监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄部通信发展司（地址：北京市西长安街13号，邮编：100804）。主编单位：中国通信建设第一工程局有限公司主要起草人：崔建桥祖平张毅潘超李丹参编单位：上海邮电设计院有限公司主要参加人：林建敏吴方红
器材检验
般规定
市话通信电缆单盘检验
光缆单盘检验
电杆检验
HDPE硅芯管检验
钢绞线及铁件检验
接头盒检验
接线子检验
配线架检验
交接箱检验
其他线路器材的检验
光(电)缆路由
土(石)方
挖填光(电)缆沟及坑洞
硅芯管道的敷设与安装
硅芯管道人（手)孔的建筑安装
回填土
架空杆路
杆根装置
避雷线和地线
架空吊线
6光(电)缆敷设
一般规定
敷设直埋光(电)缆
敷设架空光(电)缆
敷设墙壁光(电)缆
敷设管道光(电)缆
敷设水底光(电)缆
引上光(电)缆
线路保护与防护
预埋管及铺砖、盖板、水泥砂浆袋坡坎加固与防护
标石与宣传标志牌
拉线、吊线及架空光（电）缆保护防强电
其他防护要求
8光(电)缆交接箱与分线设备
光（电）缆交接箱安装
分线设备的安装
9光(电）缆接续
一般规定·
电缆的接续与封装
光缆的接续与封装
光(电)缆进局及成端
敷设安装局内光电)缆
电缆成端安装
光缆成端安装
11电缆充气系统
11.1一般规定
11.2充气系统设备的安装
11.3光（电)缆气压监测系统的安装11.4
光(电)缆线路的气压及检验
12光（电）缆测试
电缆测试
光缆测试
13竣工文件编制
一般规定
竣工测试记录
竣工图
工程验收
附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
附录了
附录K
附录L
随工检验
工程初验
工程试运行
工程终验
本规范用词说明
市话通信电缆单盘及全程检验指标光缆线路与其他建筑设施的间距，避雷线接地电阻要求及延伸线（地下部分）长度光（电）缆吊线及其他设备的接地电阻值要求架空光(电）缆线路吊线原始安装垂度：光缆线路中继段测试记录表
吊线式墙壁电缆卡担、拉攀规格充气系统设备联动试运行检验项目及要求气塞气压充许下降值
全塑电缆在24小时内允许下降的气压标准·条文说明
1总则　
1.0.1本规范适用于陆地新建长途、本地、接入网通信线路光（电）缆工程施工质量验收。改建、扩建及其他光（电）缆线路工程也应参照执行。
1.0.2通信线路工程使用的器材程式、规格、质量等应符合国家及行业标准和批准的工程设计文件规定。施工中严禁使用未经鉴定合格的器材。
1.0.3工程验收包括：随工质量检验、工程初验、工程试运行及工程终验。工程验收必须严格执行本规范的规定，建设单位应通过工地代表和监理单位人员加强随工质量检查，及时组织隐蔽工程的检验和签证工作。工程初验、试运行及终验要按规定组织验收工作，并办理相关手续。
1.0.4在执行本规范与国家标准和规定不一致时，应以国家标准或规范的相关规定办理。
1.0.5在特殊情况下执行本规范的个别条款确有困难时，应在设计或变更中充分阐述理由，与建设单位主管部门办理相关手续，采取合适的解决方案。
1.0.6本规范未尽事宜，可参照现行相关验收规范及工程设计执行。
2器材检验
2.1般规定
2.1.1光（电)缆及其他线路器材的规格、程式、数量应符合设计及订货合同要求。
2.1.2工程所用光（电）缆及其他器材必须有产品质量检验合格证及厂方提交的产品测试记录。不符合标准或无出厂检验合格证的光（电)缆和其他器材不得在工程中使用。2.1.3
经过检验的光（电）缆及其他线路器材应做好记录。2.2市话通信电缆单盘检验
外观检查：电缆外护套应无损伤，随盘的各种资料应齐全2.2.12
完好。
2.2.2密封性能：综合护套铜芯全塑电缆应有出厂气压，充人干燥气体，在气压达到30～50kPa稳定后3小时，电缆气压值符合要求。
2.2.3市话通信电缆芯线色谱或排列端别应符合标准，电缆A、B端标记应正确明显。
2.2.4市话通信电缆的主要电气特性、绝缘指标检验应符合附录表B的规定。
2.3光缆单盘检验
2.3.1光缆外观检查：光缆盘包装完整，光缆外皮、光缆端头封装应完好，各种随盘资料齐全，光缆A、B端标志应正确明显。2.3.2单盘光缆的光纤传输特性、长度应符合设计要求，单盘测.2.
试结果应与出广检验记录一致。2.3.3光缆中用于业务通信及远供的铜导线特性各项指标，应符合设计相关规定要求。
2.4电杆检验
2.4.1环形钢筋混凝土电杆检验应符合下列要求：1.环形钢筋混凝土电杆应为锥形体，锥度为1/75；2.环形钢筋混凝土电杆有环向裂纹宽度超过0.5mm、有可见纵向裂缝的或混凝土破碎部分总面积超过200mm2情况之一者不得使用。
2.4.2未杆检验应符合下列要求：1.木杆及浸油深度应符合设计要求。2.木杆有其长度偏差超过十200mm～一100mm、梢径偏差>一10mm或杆身弯曲度超过杆长的2%情况之一者不得使用2.5HDPE硅芯管检验
2.5.1硅芯管的外观应符合以下要求：1.硅芯管外表无损伤，随盘的各种资料应齐全完好。色泽均匀一致：
2.外形均匀，无缺陷、无划痕；3.内、外壁光滑平整，不得有气泡、裂口及显著的凹陷、杂质等；
4.硅芯管端面与轴向垂直。
硅芯管的规格及盘长应符合设计及订货合同要求。2.5.3单盘硅芯管内充气0.1MPa24h后压力降低应<0.01MPa。2.5.4
硅芯管连接件的配件齐全，规格、数量符合设计要求。连接件与硅芯管应相匹配，内外壁应光滑无缺陷，两者螺旋配合良.3·
