【通信行业标准(YD)】 通信系统用室外机柜安装设计规定

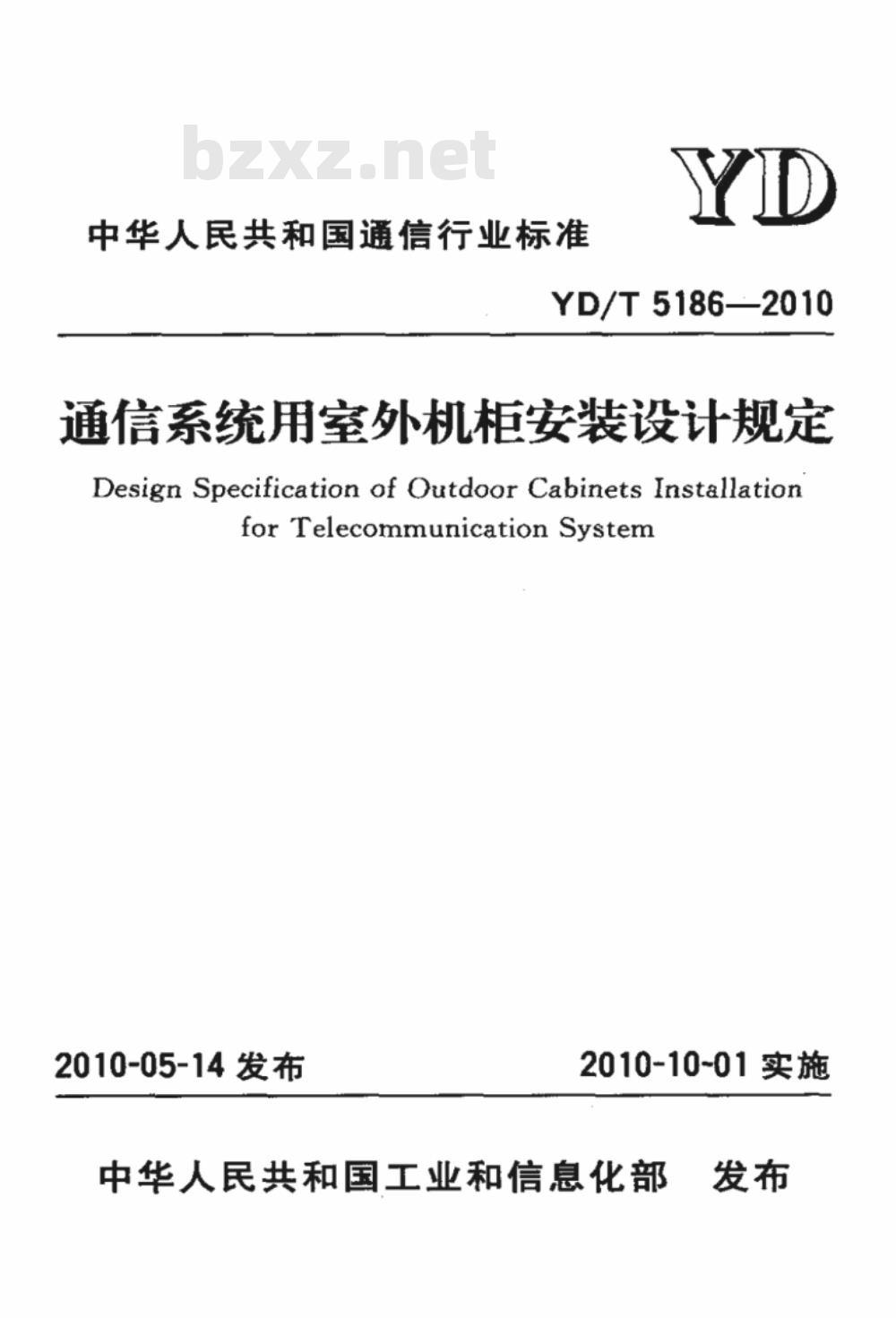

中华人民共和国通信行业标准
YD/T51862010
通信系统用室外机柜安装设计规定Design Specification of Outdoor Cabinets Installationfor Telecommunication System2010-05-14发布
2010-10-01实施
中华人民共和国工业和信息化部发布

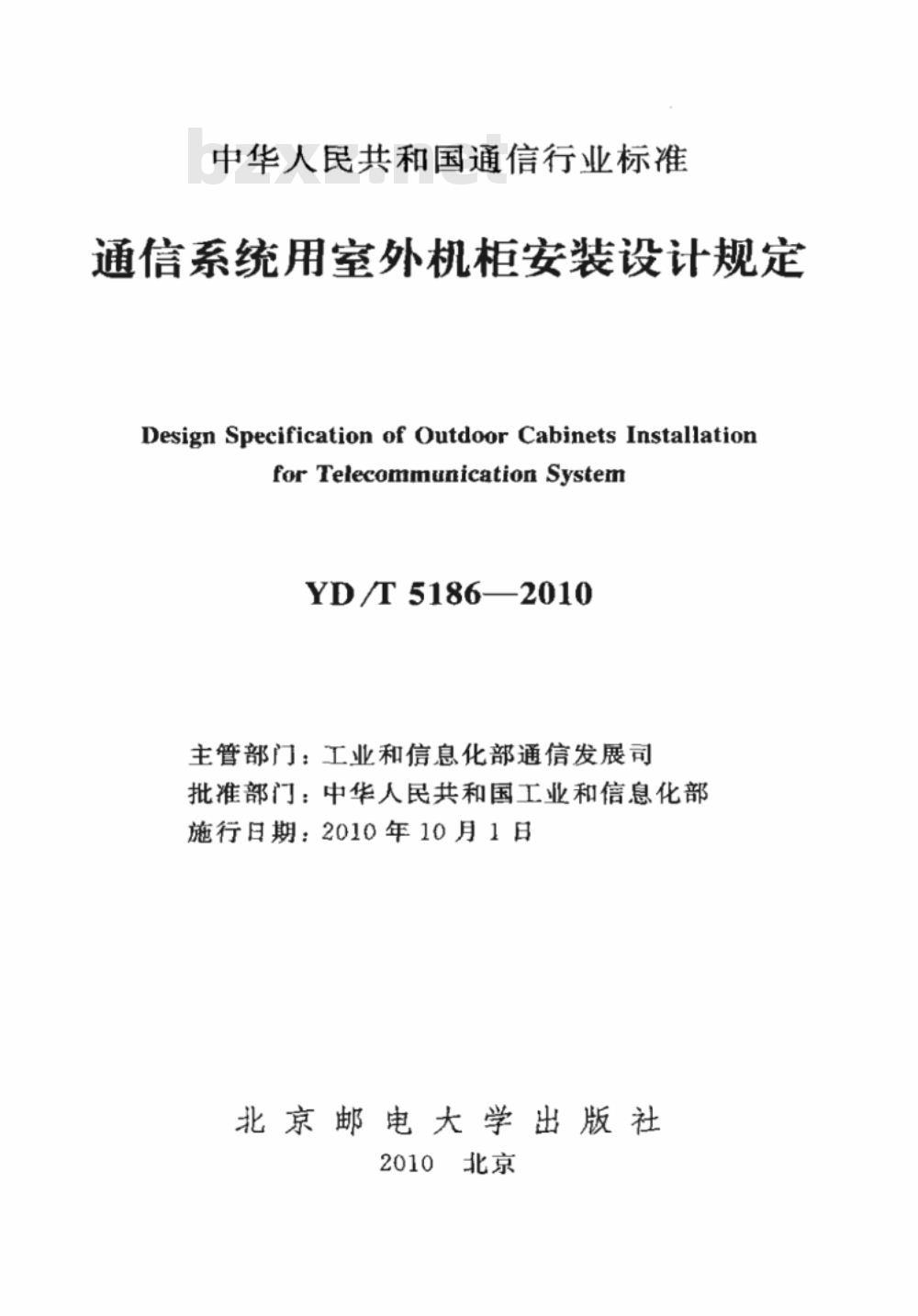

中华人民共和国通信行业标准
通信系统用室外机柜安装设计规定Design Specification of Outdoor Cabinets InstallationforTelecommunication System
YD/T5186-2010
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2010年10月1日
北京邮电大学出版社
2010北京

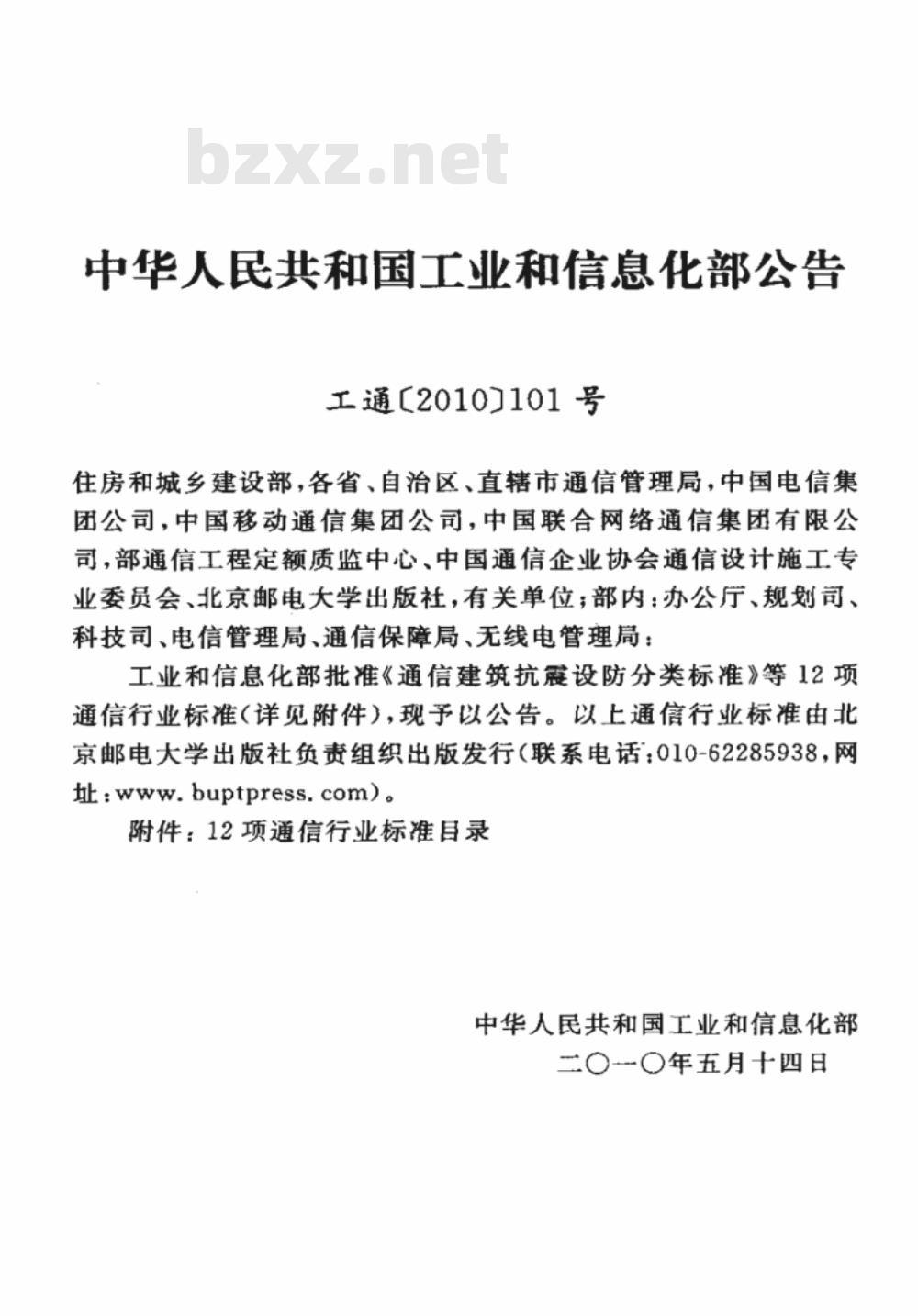

中华人民共和国工业利信息化部公告工通【2010]101号
住房和城乡建设部，各省、自治区、直辖市通信管理局，中国电信集团公司，中国移动通信集团公司，中国联合网络通信集团有限公司，部通信工程定额质监中心、中国通信企业协会通信设计施工专业委员会、北京邮电大学出版社，有关单位；部内：办公厅、规划司、科技司、电信管理局、通信保障局、无线电管理局：工业和信息化部批准《通信建筑抗震设防分类标准》等12项通信行业标准（详见附件），现予以公告。以上通信行业标准由北京邮电大学出版社负责组织出版发行（联系电话：010-62285938，网址：www.buptpress.com)。
附件：12项通信行业标准目录
中华人民共和国工业和信息化部二〇〇年五月十四日

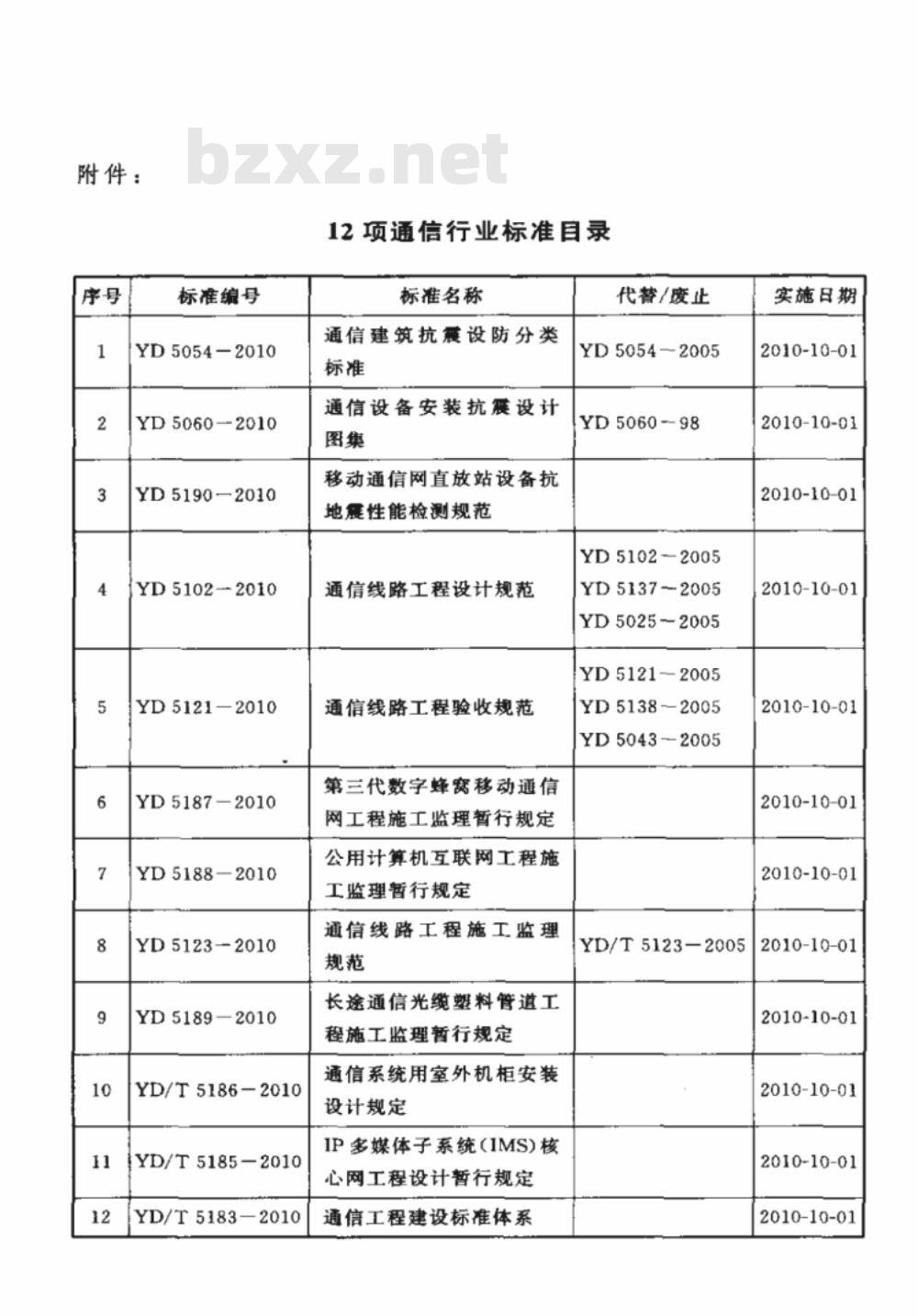

附件：
标准编号
YD5054-2010
YD5060-2010
YD5190—2010
YD5102--2010
YD5121-2010
YD5187-2010
YD5188-2010
YD5123-2010
YD5189—2010
YD/T5186-2010免费标准下载网bzxz
YD/T5185-2010
YD/T5183-2010
12项通信行业标准目录
标准名称
通信建筑抗震设防分类
通信设备安装抗展设计
移动通信网直放站设备抗
地震性能检测规范
通信线路工程设计规范
通信线路工程验收规范
第三代数字蜂窝移动通信
网工程施工监理暂行规定
公用计算机互联网工程施
工监理暂行规定
通信线路工程施工监理
长途通信光缆塑料管道工
程施工监理暂行规定
通信系统用室外机柜安装
设计规定
IP多媒体子系统(IMS)核
心网工程设计暂行规定
通信工程建设标准体系
代替/废止
YD5054-2005
YD5060-98
YD51022005
YD51372005
YD5025-2005
YD5121-2005
YD51382005
YD5043-2005
YD/T5123-2005
实施日期
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
本规定是根据原信息产业部关于安排2008年《通信工程建设标准》编制计划的通知”（信部规函20081132号）要求制定的。本规定主要包括通信系统用室外机柜的选用原则、安装位置选择、对机柜的配置要求、供电的选择及引入要求、基础建筑设计、防雷与接地和安装要求等内容。本规定由工业和信息化部通信发展司负责解释、监督执行。本规范在使用过程中，如有需要修改和补充的内容，请与部通信发展司联系，并将补充或修改意见寄往部通信发展司（地址：北京市西长安街13号，邮编：100804）。主编单位：广东省电信规划设计院有限公司主要起草：陈烈辉季伟强曹炼铿谢桂月参编单位：华信邮电咨询研究设计院有限公司主要参编人：陆丹
术语和符号
室外机柜的选用原则
一般原则
温控方式的选择
安装位置选择
对机柜的配置要求
一般要求
电源设备配置要求
光、电缆配线设备配置要求
温控设备配置要求
监控设备配置要求
供电的选择及引人要求：
基础建筑设计
落地安装的基座
架空安装的站台
防雷与接地
一般规定
直击雷防护
电源引入机柜的接地保护
光、电缆人柜终端的接地保护
过电压保护
9安装要求
附录A
柜体的安装
其他设施的安装
柜内设备的安装和布线
本规定用词说明
条文说明
1总则
1.0.1《通信系统用室外机柜安装设计规定》（以下称本规定”）适用于新建通信系统用室外机柜安装工程，改建、扩建工程可参照本规定执行。
1.0.2工程中采用的通信系统用室外机柜应取得工业和信息化部设备入网许可证或符合电信业务经营者选用要求的产品。1.0.3在我国抗震设防烈度7烈度以上（含7烈度）地这的公用电信网中使用的交换类、传输类、接人类、服务器网关类、移动基站类、通信电源类等主要电信设备，应取得工业和信息化部（含原信息产业部)电信设备抗地震性能检测合格证，未取得合格证的不得在工程中使用。
1.0.4本规定未涉及到的部分，可参照现行相关工程设计规范。1.0.5本规定与国家有关标准或规范不一致时，应按国家标或规范的相关规定办理。
1.0.6在特殊条件下，执行本规定中的个别条款有困难时，应充分论述理由，提出采取措施的报告，皇主管部门审批。2术语和符号
2.1术语
2.1.1通信系统用室外机柜
通信系统用室外机柜是指直接处于气候影响下，由金属或非金属制成的，不允许操作者进入操作的、适合通信设备在室外安装的柜体。
2.1.2通风式
壳体外部空气与机柜设备舱内部空气进行对流的结构方式。2.1.3无通风式
壳体外部空气与机柜设备舱内部空气不进行对流的结构方式。
2.1.4隔热型
机柜壳体是由含有低导热夹层材料的多层结构的机柜。2.1.5空调型
机柜外部空气与机柜设备舱内部空气不进行对流的结构，机内温度采用空调器进行控制调节。2.1.6热交换型
机柜外部空气与机柜设备舱内部空气不进行对流的结构，机内温度采用热交换器进行控制调节。2.1.7风扇型
机柜外部空气与机柜设备舱内部空气进行对流的结构，利用风扇强迫对流进行换热方式。
2.1.8自然通风型
机柜外部空气与机柜设备舱内部空气进行对流的结构，利用.2.
自然风对柜内设备进行换热的方式。2符号
英文缩写
英文名称
Mean TimeBetweenFailure
MainDistributionFrame
OpticalDistributionFrame
Surge Protective Devices
Very High Bit-rate
Digital Subscriber Loop
中文名称
平均无故障时间
总配线架/主配线架
光分配架
电涌保护器
超高速用户数字线路
3室外机柜的选用原
3.1一般原则
3.1.1通信系统用室外机柜可以用于安装固定网络接入设备、移动基站设备及相应的配套设备等。3.1.2室外机柜的性能要求应符合YD/T1537一2006《通信系统，用室外机柜一般要求》。
3.1.3室外机柜宜采用隔热型机柜，隔热层材料应采用导热系数小于0.035W/m·K的材料。
3.1.4机柜的容量应满足规划覆盖区域内目标用户数的需求，并考虑一定完余。
机柜的内部结构应便于新设备的安装。根据安装地供电条件和气候条件，合理选择市电、太阳能、3.1.6
风能等供电方式。
3.1.7根据安装环境的需要，可选择落地安装式、杆挂式或墙挂式安装的机柜。
1.杆挂式或墙挂式安装的机柜重量不宜超过50kg、体积不宜太大；
2.H杆架空站台安装的机柜可选择落地式安装机柜，重量不宜超过300kg。
3.2温控方式的选择
3.2.1室外机柜应配置温控系统，应能承受风、雨、雪、冰電、地囊、沙尘、太阳辐射、空气污染等外部环境及气候的变化。3.2.2温控系统的选择要满足适用、经济和节能环保的原则。可.4·
