【通信行业标准(YD)】 移动通信网直放站设备抗地震性能检测规范

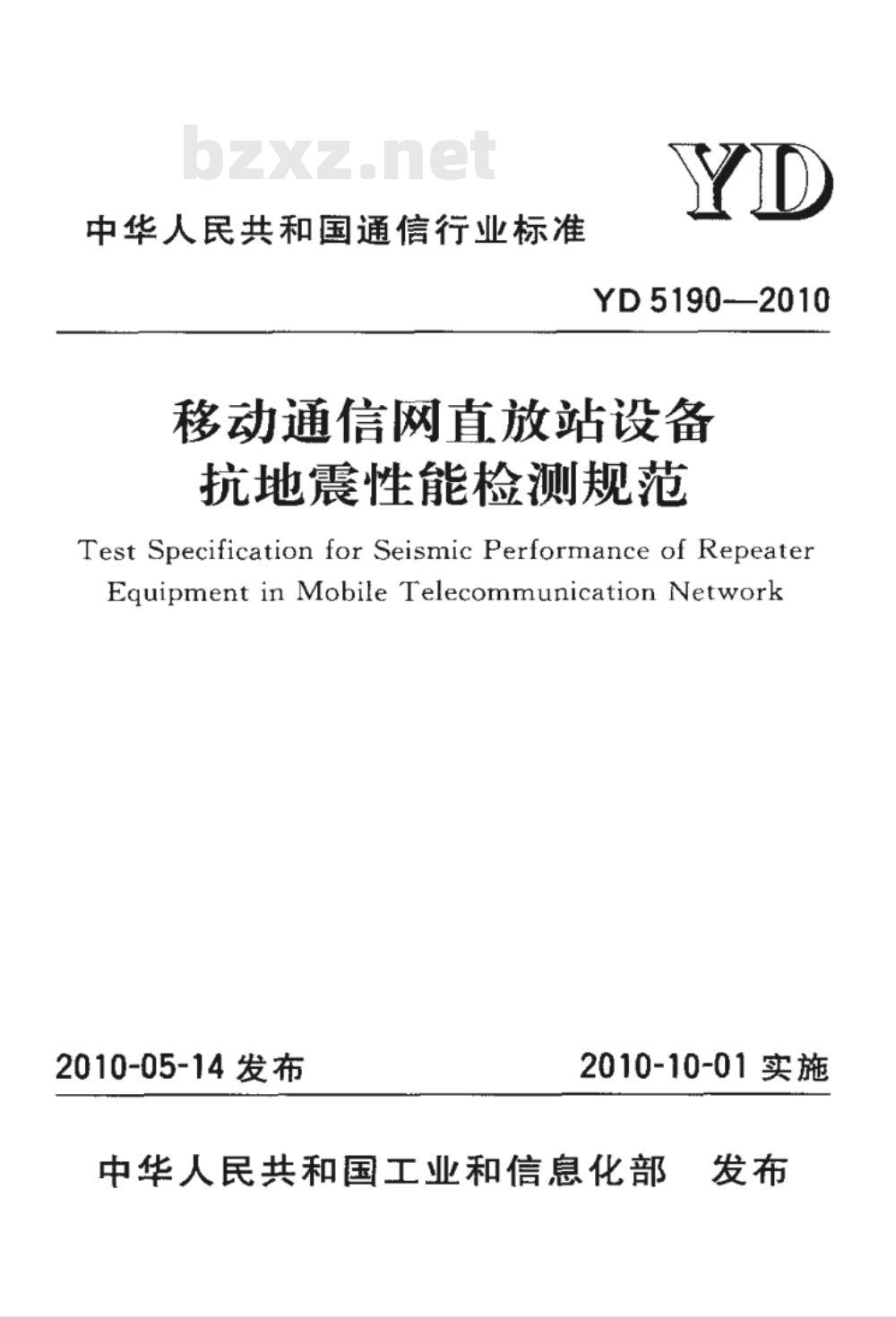

中华人民共和国通信行业标准
YD5190-—2010
移动通信网直放站设备
抗地震性能检测规范
Test Specification for Seismic Performance of RepeaterEquipment in Mobile Telecommunication Network2010-05-14发布
2010-10-01实施
中华人民共和国工业和信息化部发布

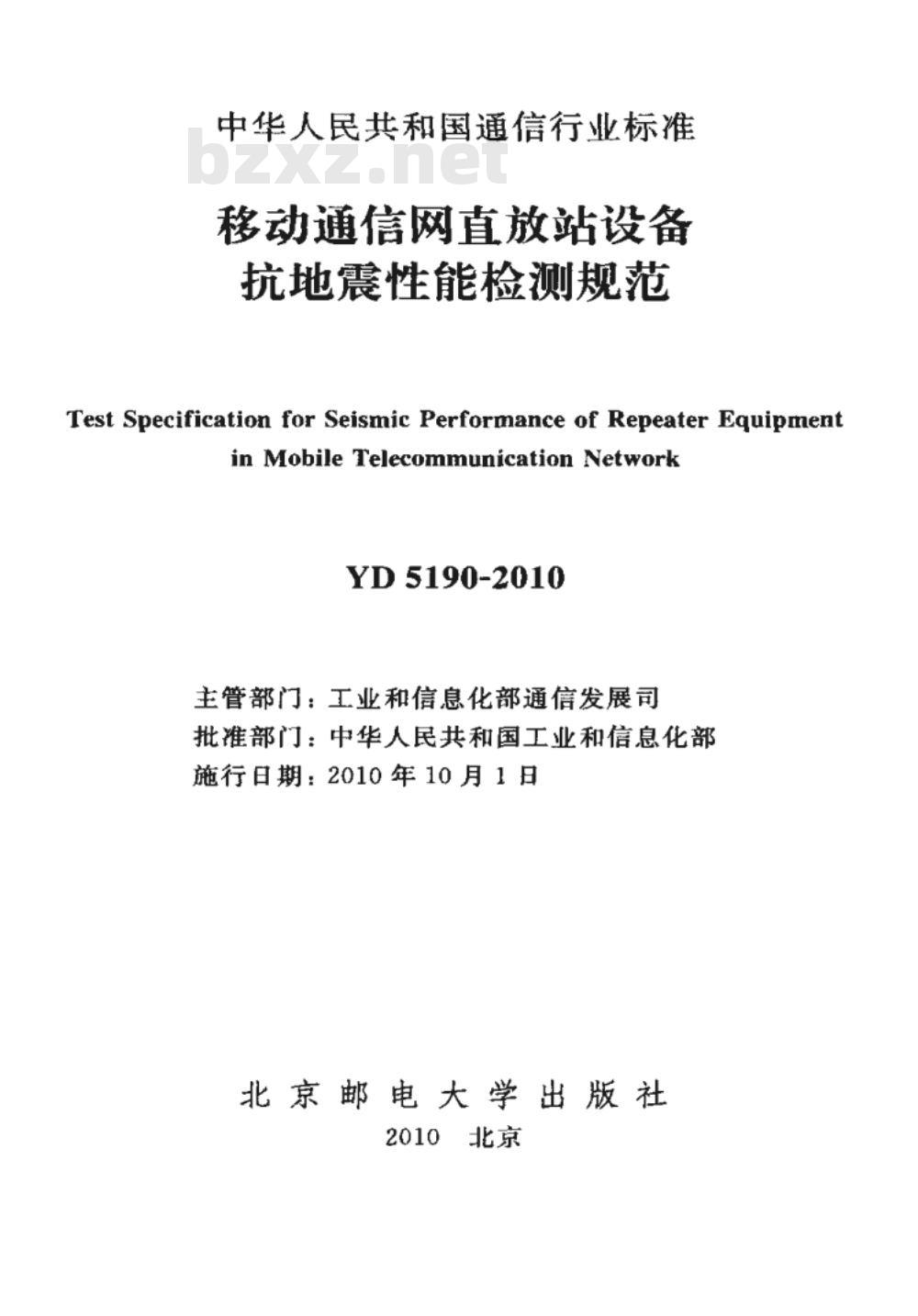

中华人民共和国通信行业标准
移动通信网直放站设备
抗地震性能检测规范
Test Specification for Seismic Performance of Repeater EquipmentinMobileTelecommunicationNetworkYD5190-2010
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2010年10月1日
北京邮电大学出版社
2010北京

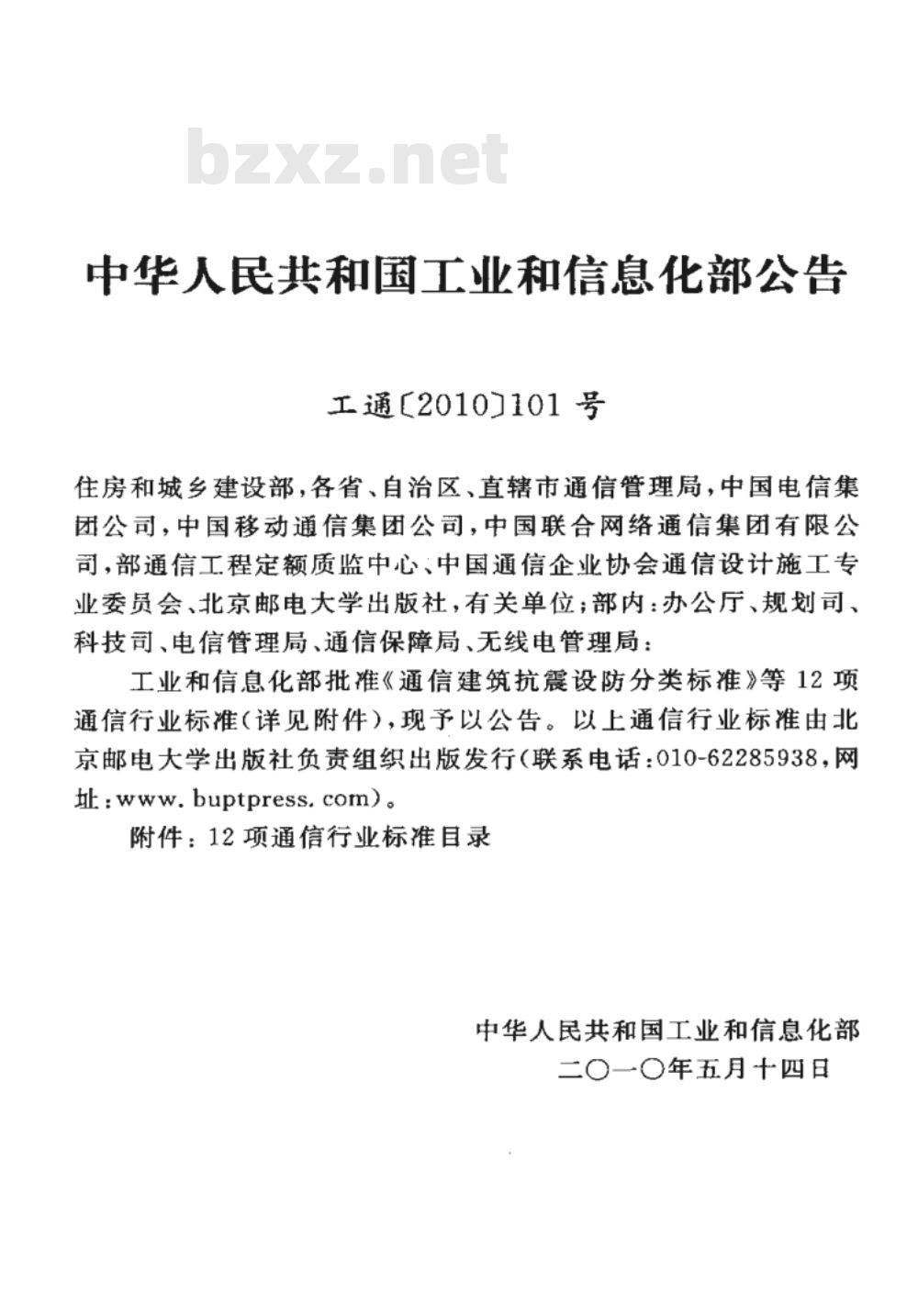

中华人民共和国工业和信息化部公告工通2010J101号
住房和城乡建设部，各省、自治区、直辖市通信管理局，中国电信集团公司，中国移动通信集团公司，中国联合网络通信集团有限公司，部通信工程定额质监中心、中国通信企业协会通信设计施工专业委员会、北京邮电大学出版社，有关单位；部内：办公厅、规划司、科技司、电信管理局、通信保障局、无线电管理局：工业和信息化部批准《通信建筑抗震设防分类标准》等12项通信行业标准（详见附件），现予以公告。以上通信行业标准由北京邮电大学出版社负责组织出版发行（联系电话：010-62285938，网址：www.buptpress.com)。
附件：12项通信行业标准目录
中华人民共和国工业和信息化部二〇一〇年五月十四日

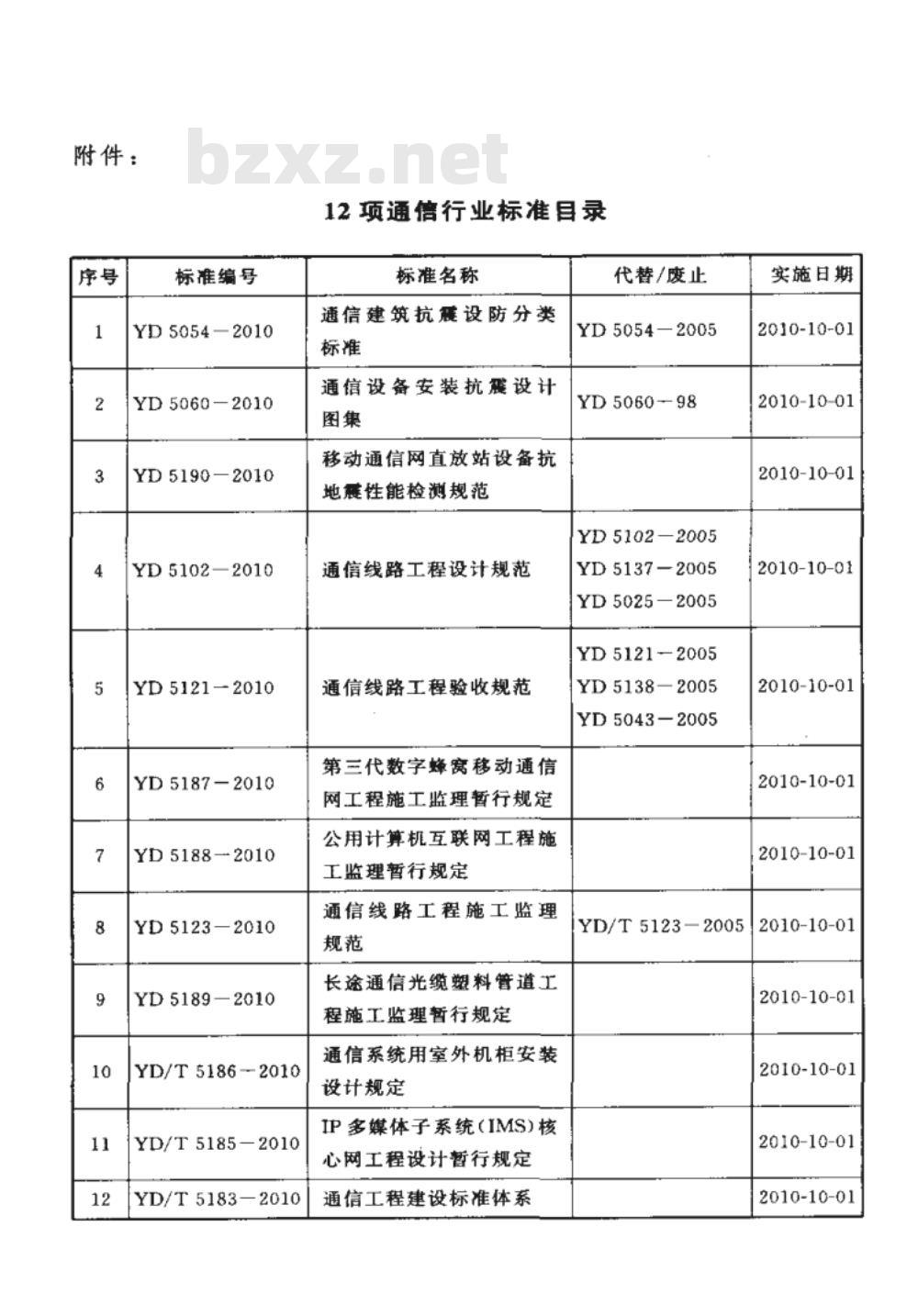

附件：
标准编号
YD5054—2010
YD5060-2010
YD5190-2010
YD5102—2010
YD5121-2010
YD5187-2010
YD5188-2010
YD5123—2010
YD5189—2010
YD/T5186-2010
YD/T5185-2010
YD/T5183-2010
12项通信行业标准目录
标准名称
通信建筑抗展设防分类
通信设备安装抗震设计
移动通信网直放站设备抗
地震性能检测规范
通信线路工程设计规范
通信线路工程验收规范
第三代数字蜂窝移动通信
网工程施工监理暂行规定
公用计算机互联网工程施
工监理暂行规定
通信线路工程施工监理
长途通信光缆塑料管道工
程施工监理暂行规定
通信系统用室外机柜安装
设计规定
IP多媒体子系统（IMS)核
心网工程设计暂行规定
通信工程建设标准体系
代替/废止
YD5054-2005bzxZ.net
YD5060-98
YD5102-2005
YD5137-2005
YD5025-2005
YD5121-2005
YD5138—2005
YD5043-2005
实施日期
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01
YD/T5123-2005|2010-10-01
2010-10-01
2010-10-01
2010-10-01
2010-10-01

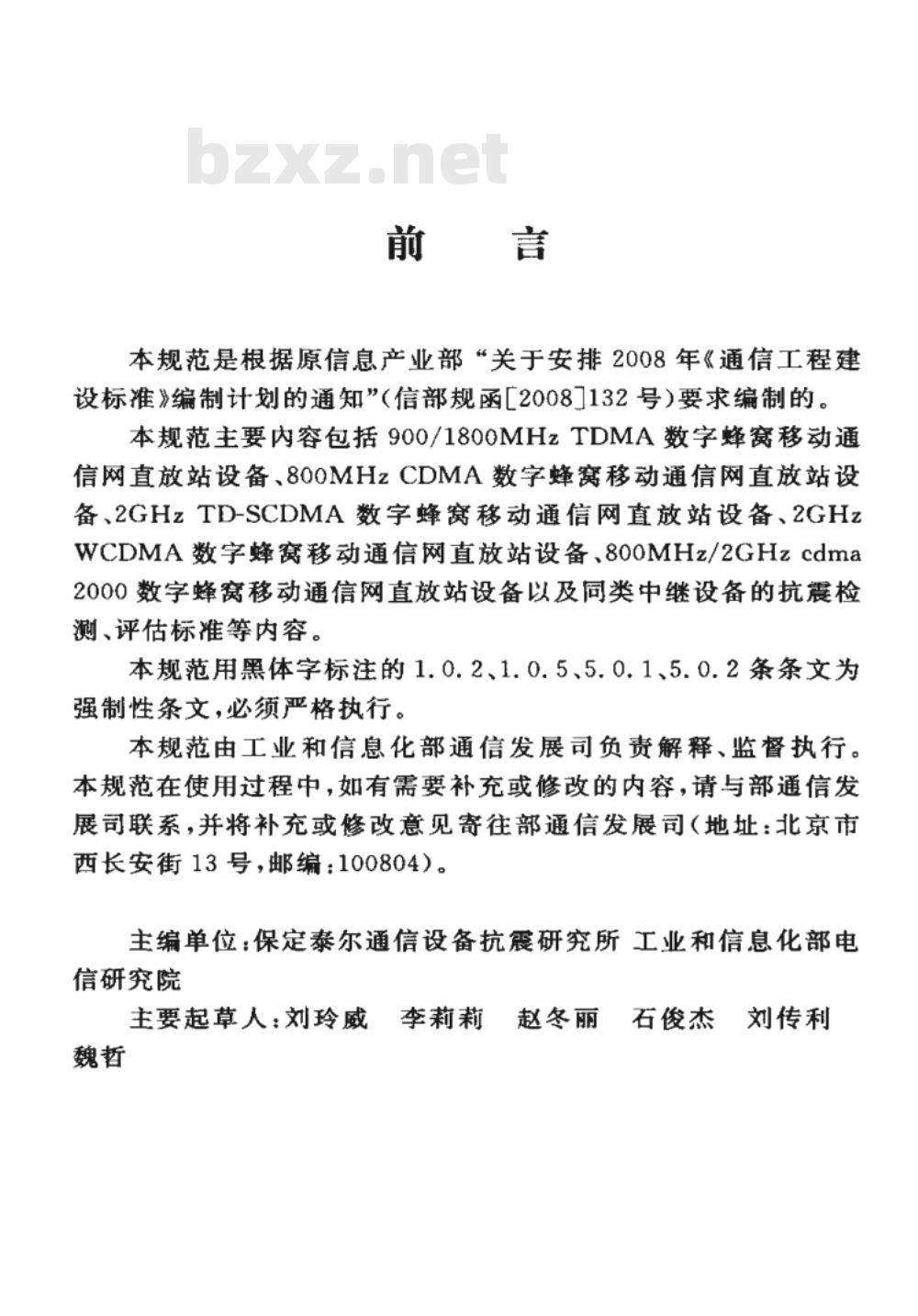

本规范是根据原信息产业部“关于安排2008年《通信工程建设标准》编制计划的通知”（信部规函20081132号）要求编制的。本规范主要内容包括900/1800MHzTDMA数字蜂窝移动通信网直放站设备、80OMHzCDMA数字蜂窝移动通信网直放站设备、2GHzTD-SCDMA数字蜂窝移动通信网直放站设备、2GHzWCDMA数字蜂窝移动通信网直放站设备、800MHz/2GHzcdma2000数字蜂窝移动通信网直放站设备以及同类中继设备的抗震检测、评估标准等内容。
本规范用黑体字标注的1.0.2、1.0.5、5.0.1、5.0.2条条文为强制性条文，必须严格执行。
本规范由工业和信息化部通信发展司负责解释、监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄往部通信发展司（地址：北京市西长安街13号，邮编：100804）。主编单位：保定泰尔通信设备抗震研究所工业和信息化部电信研究院
主要起草人：刘玲威李莉莉赵冬丽石俊杰刘传利魏哲
术语和符号
数字蜂窝移动通信网直放站设备组成及要求数字蜂窝移动通信网直放站设备无线指标测试4.1
900/1800MHzTDMA数字蜂窝移动通信网直放站设备
800MHzCDMA数字蜂窝移动通信网直放站设备800MHz/2GHzcdma2000数字蜂窝移动通信网直放站设备·
2GHzWCDMA数字蜂窝移动通信网直放站设备2GHzTD-SCDMA数字蜂窝移动通信网直放站设备
5评估标准
附录A
附录B
附录C
附录 D
附录E
附录F
本规范用词说明
（规范性附录）技术要求
（规范性附录）测试设备要求
（规范性附录)常规测试模式
技术性能检测表
主要参考文献
条文说明
1总则
1.0.1为贯彻执行“中华人民共和国防震减灾法\和地震工作以“预防为主\的方针，更好地实施《信息产业部负责实施的行政许可项目及其条件、程序、期限规定（第一批）》中的电信设备抗震性能检测合格证核发项目的规定，避免或减轻通信设备的地震破坏，提高通信系统运行的可靠性，减少地震来临时的经济损失，制定本规范。1.0.2在我国抗爆设防烈度7烈度以上（含7烈度）地区的公用电倍网上使用的移动通信网直放站设备应当经过抗费性能检测，并获得工业和信息化部颁发的电信设备抗度性能检测合格证。未取得工业和信息化部颁发的电信设备抗性能合格证的不得在工程中使用。1.0.3本规范适用于进入抗震设防烈度为7～9度地区的数学蜂窝移动通信网各类制式的放站设备及室内、室外分布系统中的放大器以及同类中继设备的抗震性能检测。对于不同制式其他类型的放大器也可参考本规范执行。1.0.4本规范规定了900/1800MHzTDMA数字蜂窝移动通信网直放站设备、800MHzCDMA数字蜂窝移动通信网直放站设备，800MHz/2GHzcdma2000数字蜂窝移动通信网直放站设备、2GHzWCDMA数字蜂窝移动通信网直放站设备、2GHzTD-SCD-MA数字蜂窝移动通信网直放站设备的抗地震性能检测的检测项目、技术指标、检测方法和评估方法。1.0.5被测移动通信网直放站设备的结构抗地性能应符合YD5083-2005《电信设备抗地震性能检测规范》。1.0.6被测设备还应符合国家、行业主管部门颁发的有关标准和规范。
1.0.7本规范与国家规定有矛盾时，应以国家规定为准。1
2.0.1术语
中文名称
直放站
宽带直放站
选频直放站
光纤直放站
无线移频直放站
数字直放站
室内分布系统
干线放大器
上行链路
下行链路
室内型直放站
室外型直放站
正常工作模式
标称最大输出功率
最大增益误差
带外增益
带外抑制
最大输入电平
最大输出电平
术语和符号
英文名称
Repeater
WideFregBandRepeater
Freg Sel Repeater
Fiber Repeater
Freq Shift Repeater
digital Repeater
IndoorSignal Distributing Systemmain Repeater
Trunk Repeater
Uplink
Downlink
Inroom Repeart
Outroom Repeart
general workpattern
Nominal maximum outputpower
GmaxError
Outgain
Out Band rejection
Linmax
Loutmax
英文缩写
TD-SCDMA
f_offset
英文名称
GlobalSystemforMobile
TimeDivisionMultiAccess
Time Division-Synchronized CodeDivisionMultiAccess
Code DivisionMulti Access
Wide Band Code Division MultiAccess
Continuous Wave
Radio Frequcnce
AutomaticLevei Control
Frequcnce ofiset
中文名称
全球移动通信系统
时分多址
时分同步码分多址
码分多址
宽带码分多址
连续波
无线射频信号
自动电平控制
频率偏移
3数字蜂窝移动通信网直放站
设备组成及要求
3.0.1提交检测的数字蜂窝移动通信网直放站设备类别包括：无线宽带直放站、无线选频直放站、光纤直放站、无线移频直放站和室内分布系统中的主机、分机（干线放大器）。3.0.2根据其类别和与基站接人的特点分别由低噪声放大器、功率放大器、滤波器、收发双工器、光电转换模块、监控模块和电源模块等构成。
3.0.3提交检测的直放站设备应按规格型号整机配置（含控制软件），光纤直放站、无线移频直放站应包括远近端设备。4
4数字蜂窝移动通信网直放站设备无线指标测试
4.1900/1800MHzTDMA数字蜂窝
移动通信网直放站设备
标称最大线性输出功率测试应符合以下要求：1，技术指标要求
7，8度条件时，最大输出功率应满足设备额定输出功率的士2dB；9度条件时，应满足设备额定功率的士2.5dB。2.测试方法
1）按图4.1.1所示连接测试系统；GSM
信号发生器
直放站
耦合器
10MHz参考信号
图4.1.1最大输出功率测试配置图匹配负载
信号分析仪
2）关闭上行链路（测量下行输出功率）或关闭下行链路（测量上行输出功率）：
3）将GSM信号发生器设置为直放站工作频率范围内的中心频率或指配信道的中心频率：并使其产生GSM调制信号：4）设置直放站增益为最大增益：；5）调节GSM信号发生器的输出电平直至ALC启控点，GSM信号分析仪上显示的每信道功率应在被测直放站厂商声明的最大输出功率的容差范围内；
6）记录被测直放站的输出功率电平Lout（dBm）；·5·
