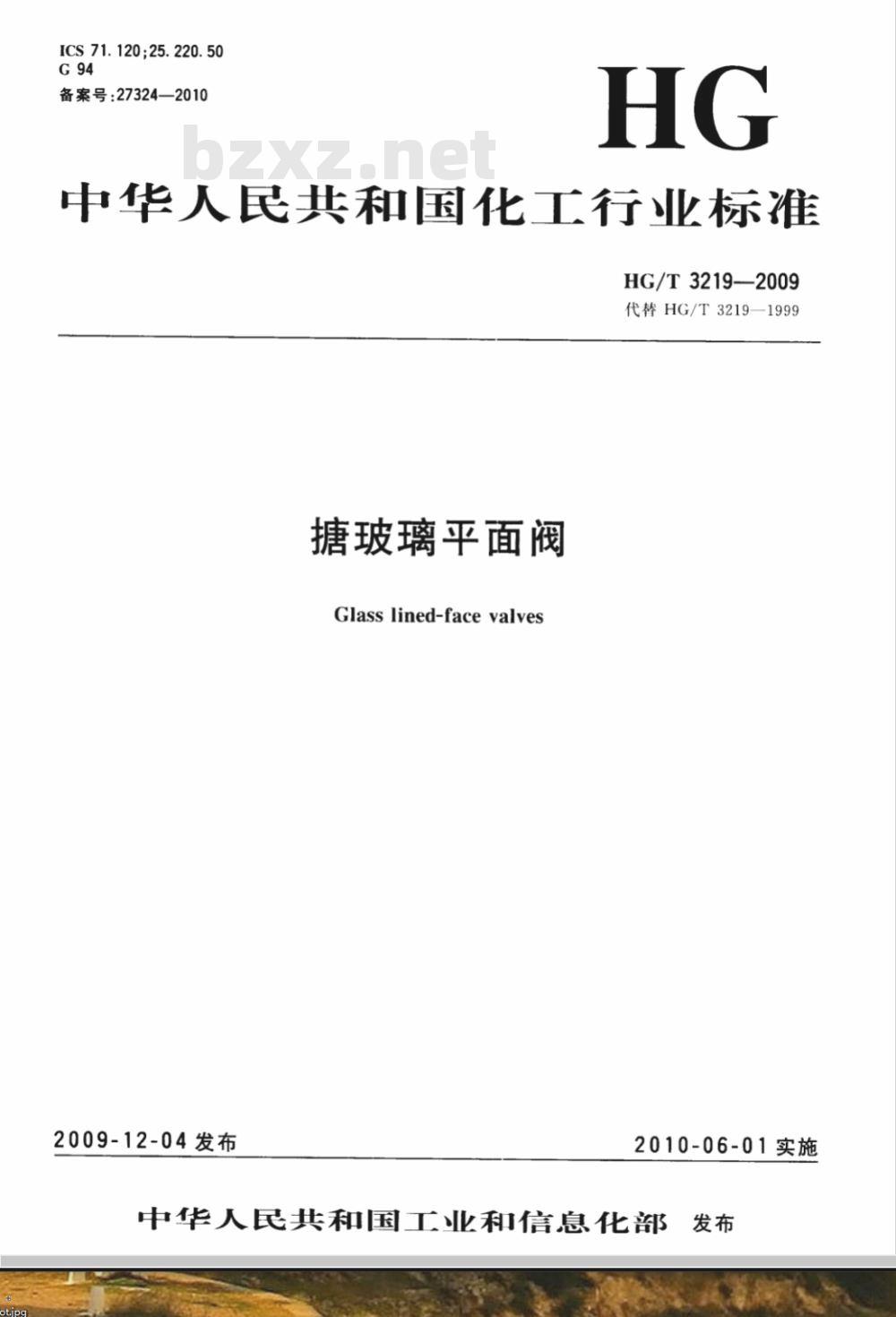

【化工行业标准(HG)】 搪玻璃平面阀

ICS 71.120;25.220.50
备案号：27324—2010
中华人民共和国化工行业标准
HG/T3219-2009
代替HG/T3219—1999
塘玻璃平面阀
Glass lined-facevalveswwW.bzxz.Net
2009-12-04发布
2010-06-01实施

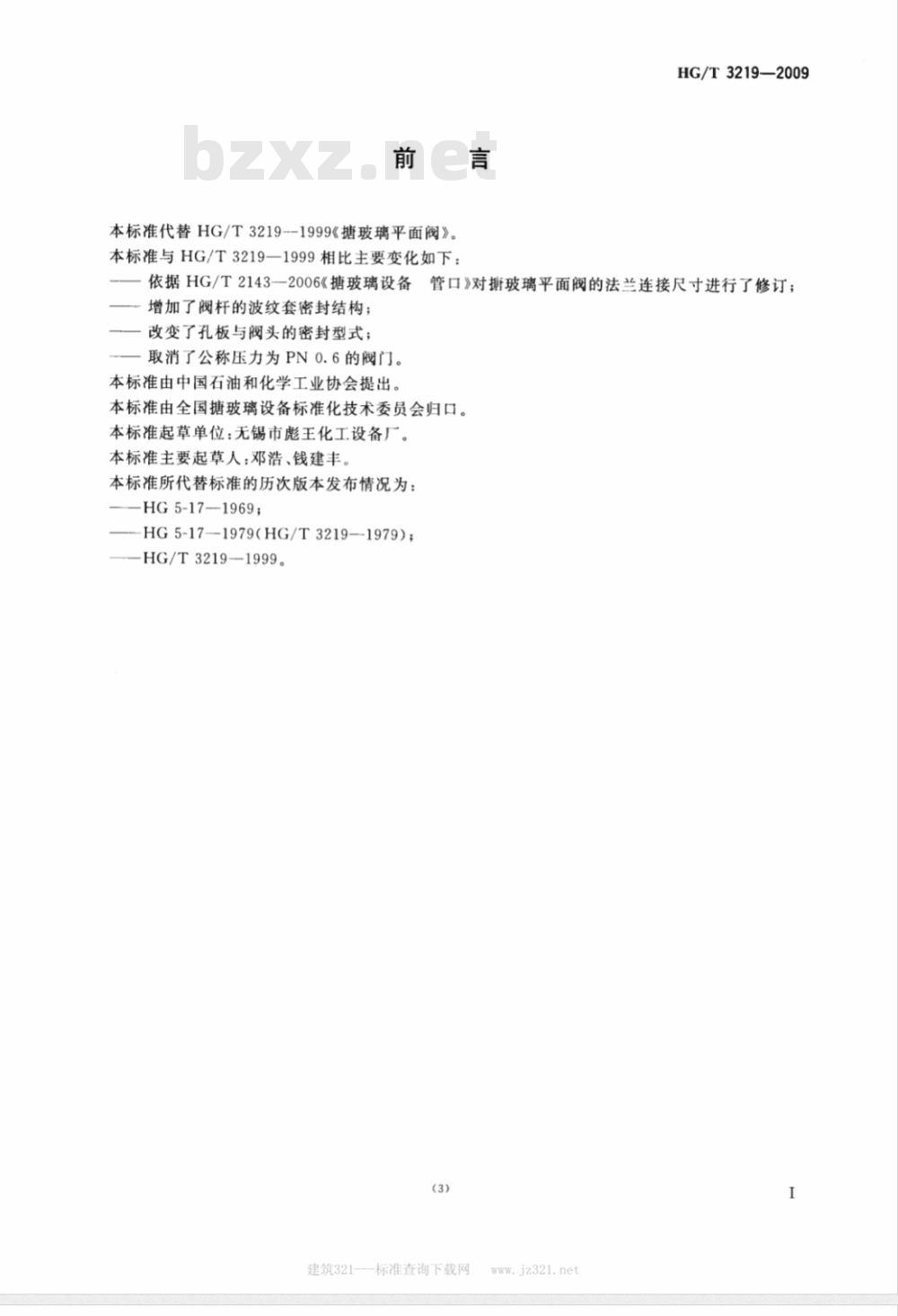

中华人民共和国工业和信息化部发布前言
本标准代替HG/T3219--1999《塘玻璃平面阀》。本标准与HG/T3219—1999相比主要变化如下：HG/T3219—2009
依据HG/T2143-—2006《糖玻璃设备管口》对玻璃平面阀的法兰连接尺寸进行了修订；增加了阀杆的波纹套密封结构；改变了孔板与阀头的密封型式；一取消了公称压力为PN0.6的阀门。本标准由中国石油和化学工业协会提出。本标准由全国糖玻璃设备标准化技术委员会归口。本标准起草单位：无锡市彪王化工设备厂。本标准主要起草人：邓浩、钱建丰。本标准所代替标准的历次版本发布情况为：——HG5-17-1969；
HG5-17-1979(HG/T3219—1979);—HG/T3219-1999。
建筑321---标准查询下载网

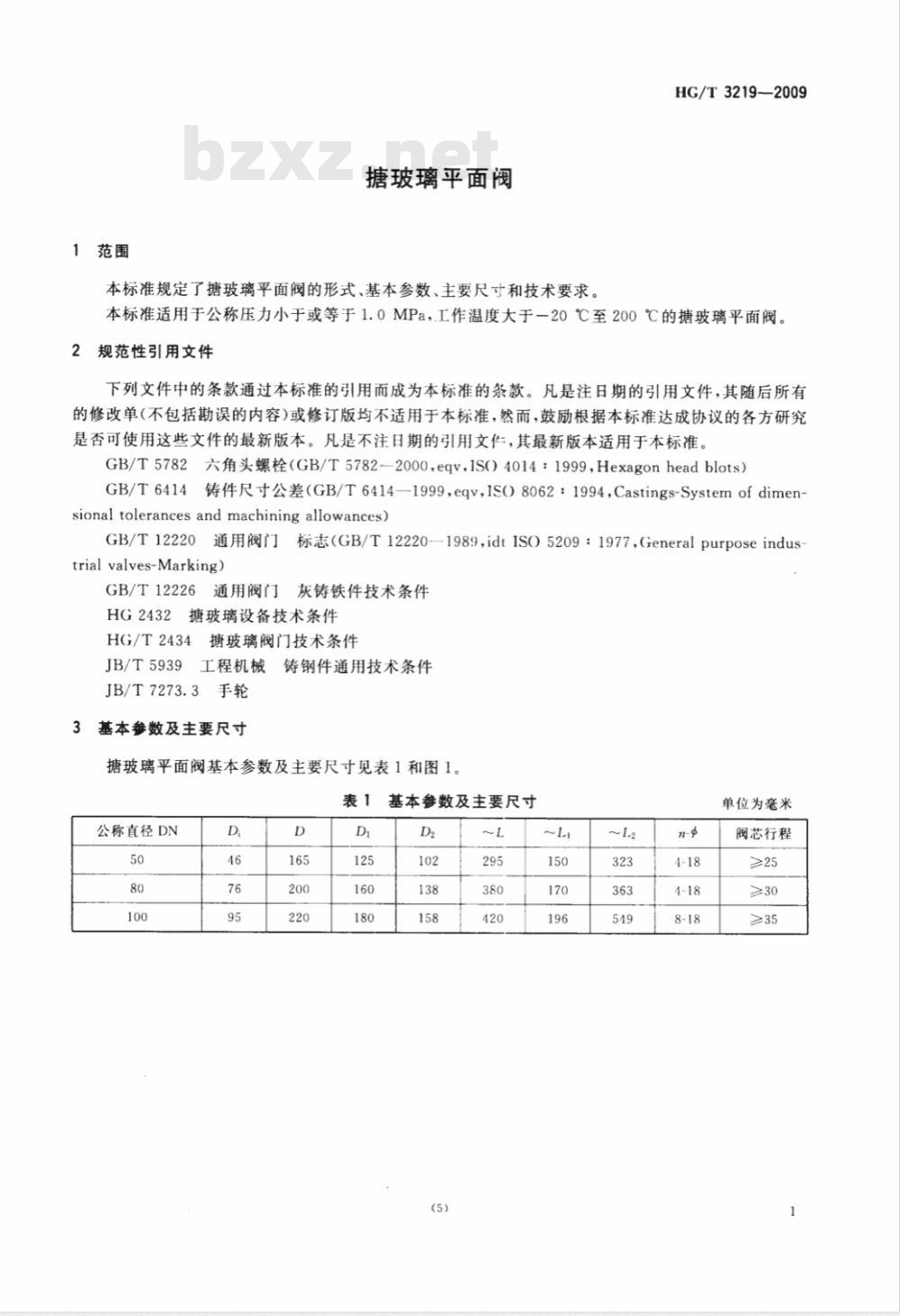

1范围
糖玻璃平面阀
本标准规定了塘玻璃平面阀的形式、基本参数、主要尺寸和技术要求。HG/T3219—2009
本标准适用于公称压力小于或等于1.0MPa，工作温度大于一20℃至200℃的糖玻璃平面阀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5782六角头螺栓（GB/T5782—2000，eqv，IS）4014：1999,Hexagonheadblots）GB/T6414铸件尺寸公差（GB/T6414—1999，eqv，ISO8062：1994，Castings-Systemofdimensional tolerances and machining allowances)通用阀门标志（GB/T12220---1989，idtISO5209：1977，GeneralpurposeindusGB/T12220
trial valves-Marking)
GB/T12226通用阀门灰铸铁件技术条件HG2432塘玻璃设备技术条件
HG/T2434塘玻璃阀门技术条件
JB/T5939工程机械
铸钢件通用技术条件
JB/T7273.3手轮
3基本参数及主要尺寸
塘玻璃平面阀基本参数及主要尺寸见表1和图1。表1
公称直径DN
基本参数及主要尺寸
单位为毫米
阀芯行程
HG/T3219—2009

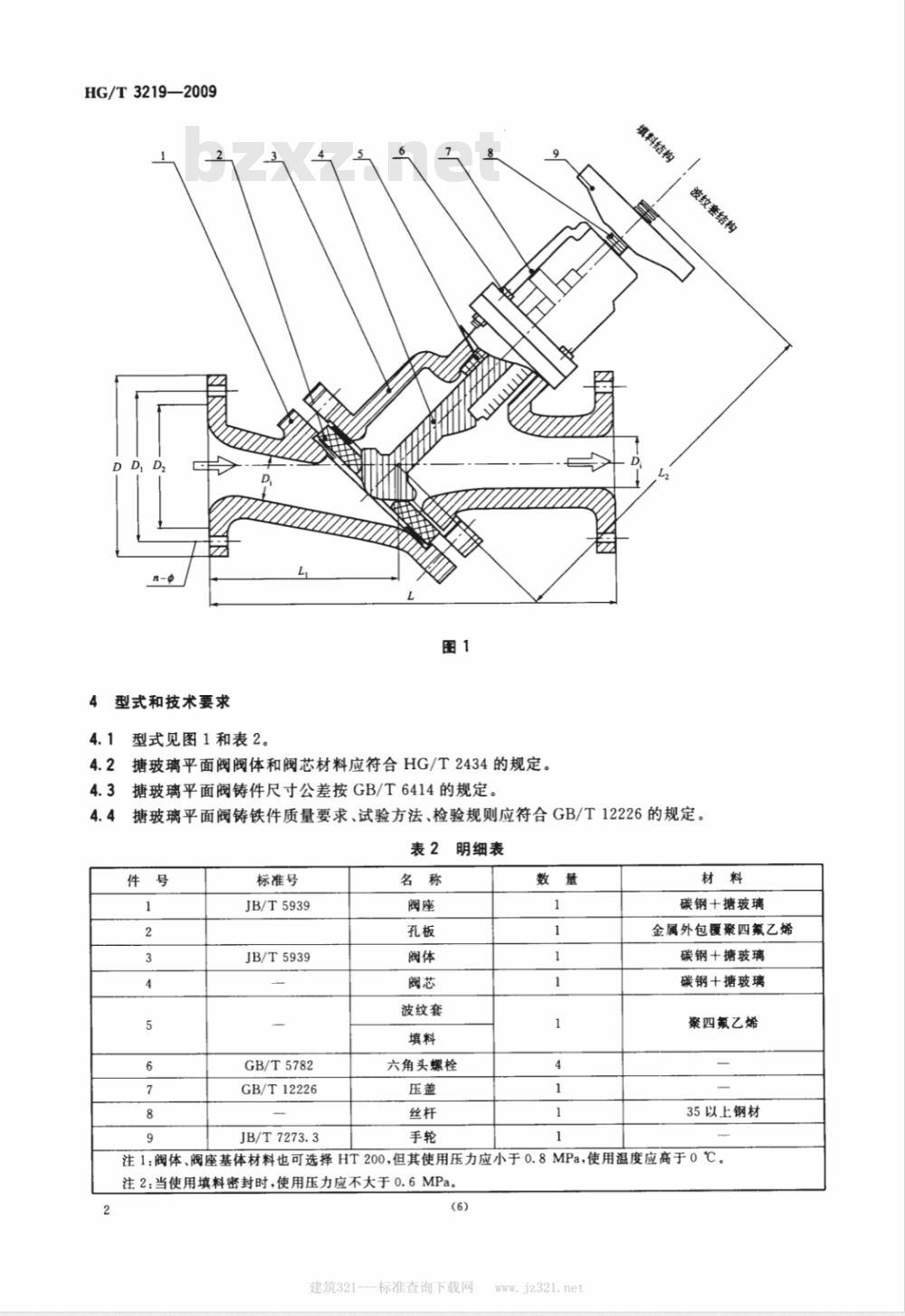

4型式和技术要求
4.1型式见图1和表2。
4.2塘玻璃平面阀阀体和阀芯材料应符合HG/T2434的规定。4.3塘玻璃平面阀铸件尺寸公差按GB/T6414的规定。4.4塘玻璃平面阀铸铁件质量要求、试验方法、检验规则应符合GB/T12226的规定。表2明细表
标准号
JB/T5939
JB/T5939
GB/T5782
GB/T12226
波纹套
六角头螺栓
碳钢十塘玻璃
金属外包覆聚四氟乙烯
碳钢十塘玻璃
碳钢十塘玻璃
聚四氟乙烯
35以上钢材
JB/T7273.3
注1:阀体、阀座基体材料也可选择HT200，但其使用压力应小于0.8MPa，使用温度应高于0℃。注2当使用填料密封时，使用压力应不大于0.6MPa2
建筑321---标准查询下载网

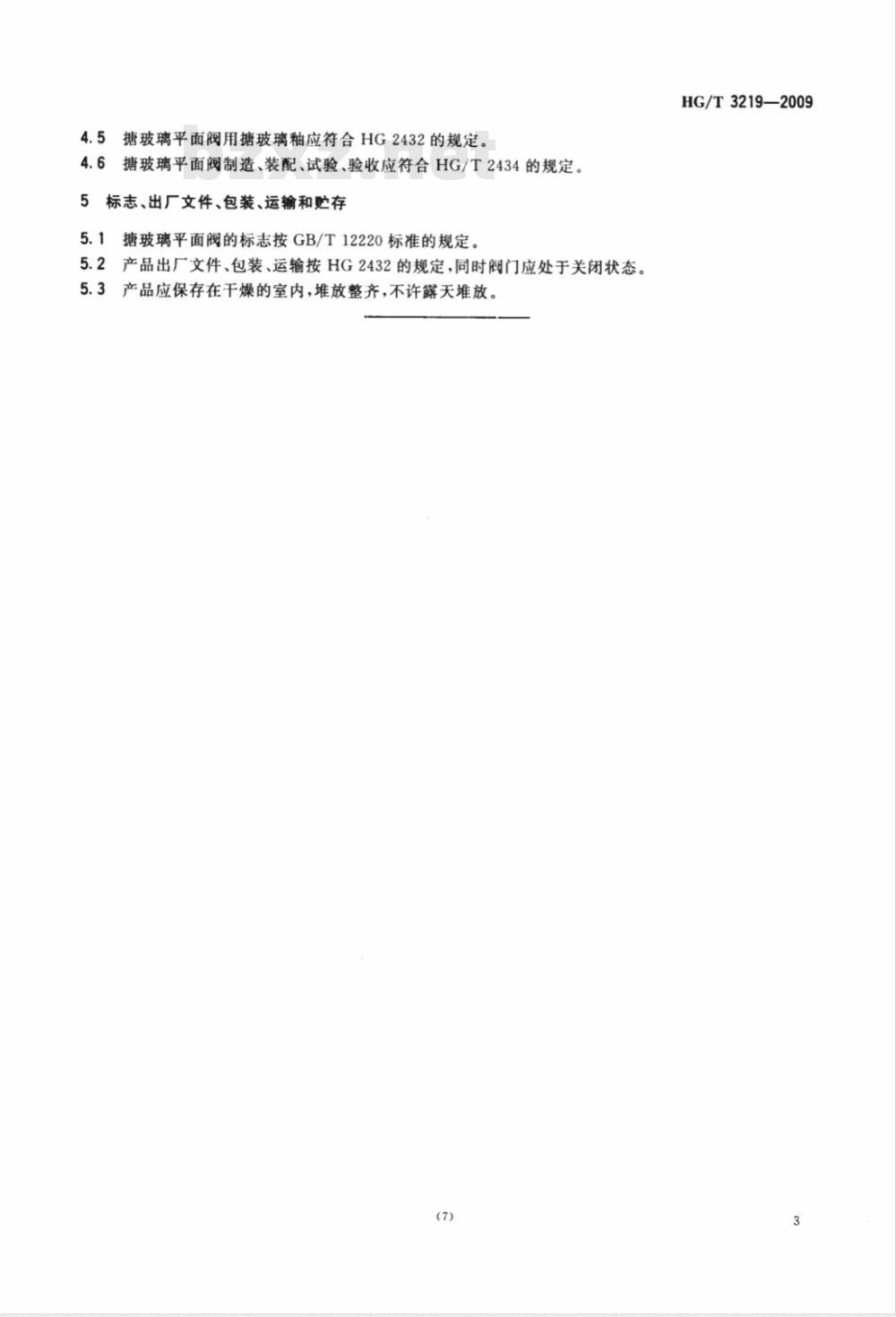

5塘玻璃平面阀用糖玻璃釉应符合HG2432的规定。4.5
4.6塘玻璃平面阀制造、装配、试验、验收应符合HG/T2434的规定。5标志、出厂文件、包装、运输和贮存塘玻璃平面阀的标志按GB/T12220标准的规定5.1
5.2产品出厂文件、包装、运输按HG2432的规定，同时阀门应处于关闭状态。3产品应保存在干燥的室内，堆放整齐，不许露天堆放。5.3
HG/T3219—2009
