【化工行业标准(HG)】 焊接金属波纹管釜用机械密封技术条件

ICS 71.120.10;21.140
备案号：27327—2010
中华人民共和国化工行业标准
HG/T 3124—2009
代替HG/T3124-1998
焊接金属波纹管釜用机械密封
技术条件
Specifications of welded metal-bellows mechanicalsealforagitators
2009-12-04发布
2010-06-01实施
中华人民共和国工业和信息化部发布前

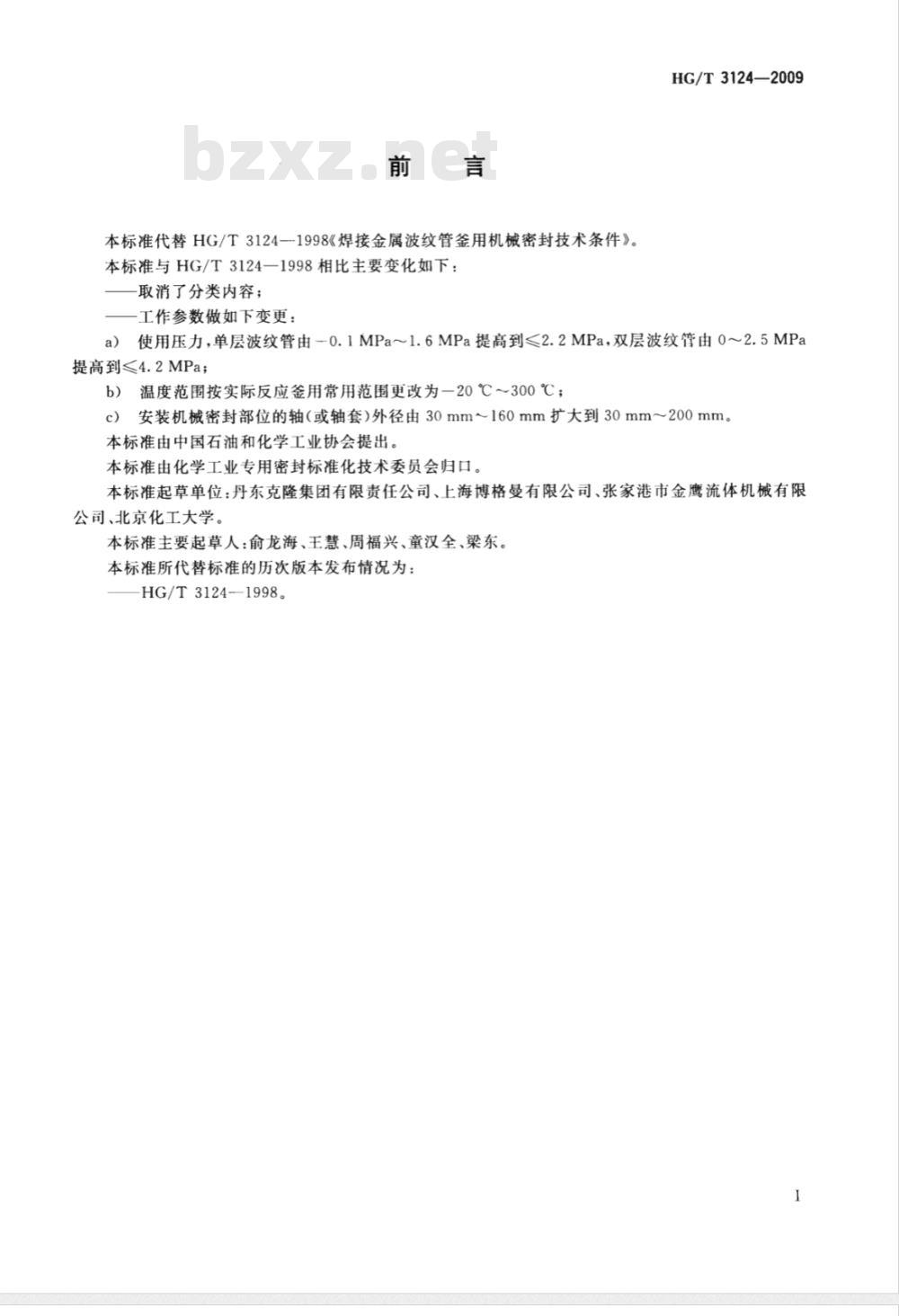

本标准代替HG/T3124一1998《焊接金属波纹管釜用机械密封技术条件》。本标准与HG/T3124一1998相比主要变化如下：取消了分类内容；
一工作参数做如下变更：
HG/T3124—2009
a）使用压力，单层波纹管由-0.1MPa~1.6MPa提高到≤2.2MPa，双层波纹管由0～2.5MPa提高到≤4.2MPa;
温度范围按实际反应釜用常用范围更改为一20℃～300℃；b）
c）安装机械密封部位的轴（或轴套）外径由30mm~160mm扩大到30mm~200mm。本标准由中国石油和化学工业协会提出。本标准由化学工业专用密封标准化技术委员会归口。本标准起草单位：丹东克隆集团有限责任公司、上海博格曼有限公司、张家港市金鹰流体机械有限公司、北京化工大学。
本标准主要起草人：俞龙海、王慧、周福兴、童汉全、梁东。本标准所代替标准的历次版本发布情况为：HG/T3124-1998。

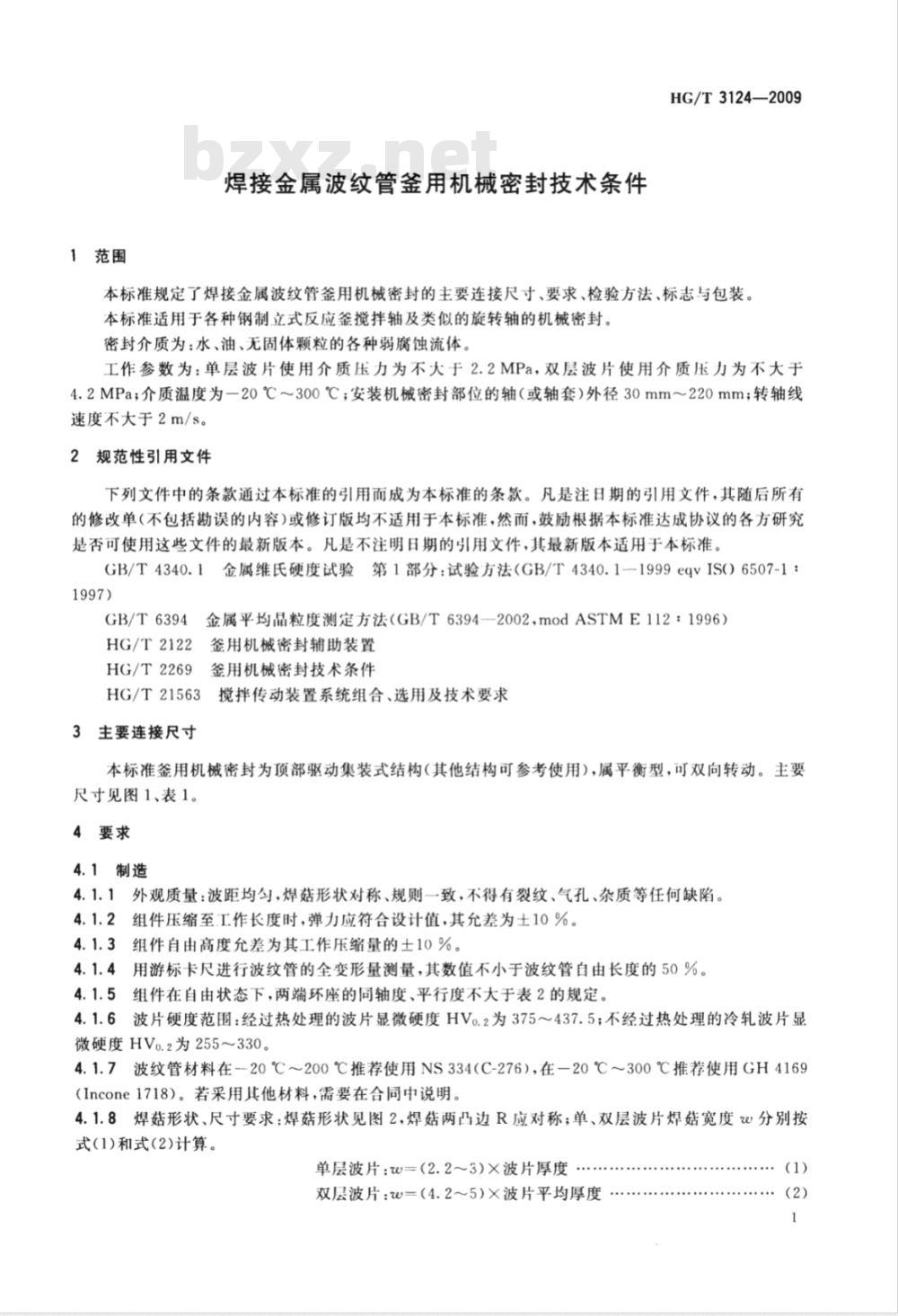

1范围
焊接金属波纹管釜用机械密封技术条件HG/T3124—2009
本标准规定了焊接金属波纹管釜用机械密封的主要连接尺寸、要求、检验方法、标志与包装。本标准适用于各种钢制立式反应釜搅拌轴及类似的旋转轴的机械密封。密封介质为：水、油、无固体颗粒的各种弱腐蚀流体。工作参数为：单层波片使用介质压力为不大于2.2MPa，双层波片使用介质压力为不大于4.2MPa；介质温度为一20℃～300℃；安装机械密封部位的轴（或轴套）外径30mm～220mm；转轴线速度不大于2m/s。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T4340.1金属维氏硬度试验第1部分：试验方法（GB/T4340.1--1999eqvIS）6507-1：1997)
金属平均晶粒度测定方法（GB/T6394-2002，modASTME112：1996）GB/T6394年
HG/T2122釜用机械密封辅助装置HG/T2269釜用机械密封技术条件HG/T21563#
搅拌传动装置系统组合、选用及技术要求3主要连接尺寸

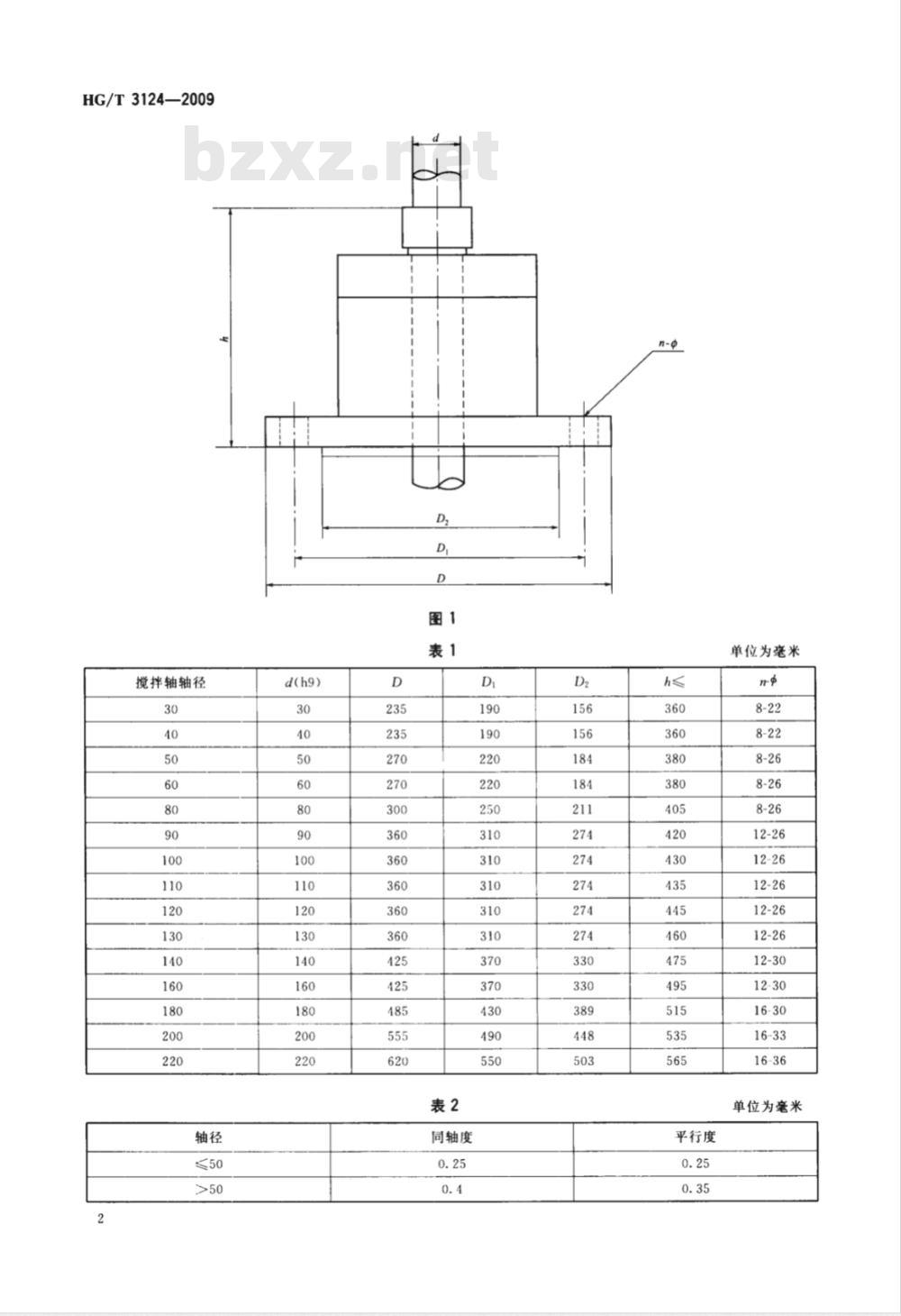

本标准釜用机械密封为顶部驱动集装式结构（其他结构可参考使用），属平衡型，可双向转动。主要尺寸见图1、表1。
4要求
4.1制造
4.1.1外观质量：波距均匀，焊菇形状对称、规则一致，不得有裂纹、气孔、杂质等任何缺陷。4.1.2组件压缩至工作长度时，弹力应符合设计值，其允差为士10%。4.1.3组件自由高度允差为其工作压缩量的土10%。4.1.4用游标卡尺进行波纹管的全变形量测量，其数值不小于波纹管自由长度的50%。4.1.5组件在自由状态下，两端环座的同轴度、平行度不大于表2的规定。4.1.6波片硬度范围：经过热处理的波片显微硬度HVo.2为375～437.5；不经过热处理的冷轧波片显微硬度HVo.2为255～330。
4.1.7波纹管材料在-20℃200℃推荐使用NS334(C-276），在-20℃～300℃推荐使用GH4169（Incone1718）。若采用其他材料，需要在合同中说明。4.1.8焊菇形状、尺寸要求：焊菇形状见图2，焊姑两凸边R应对称；单、双层波片焊姑宽度＆分别按武（1）和式（2)计算。
单层波片：W=（2.2～3)×波片厚度双层波片：w=（4.2～5)×波片平均厚度(1)
HG/T3124—2009免费标准bzxz.net
搅拌轴轴径
同轴度
平行度
单位为毫米
单位为毫米

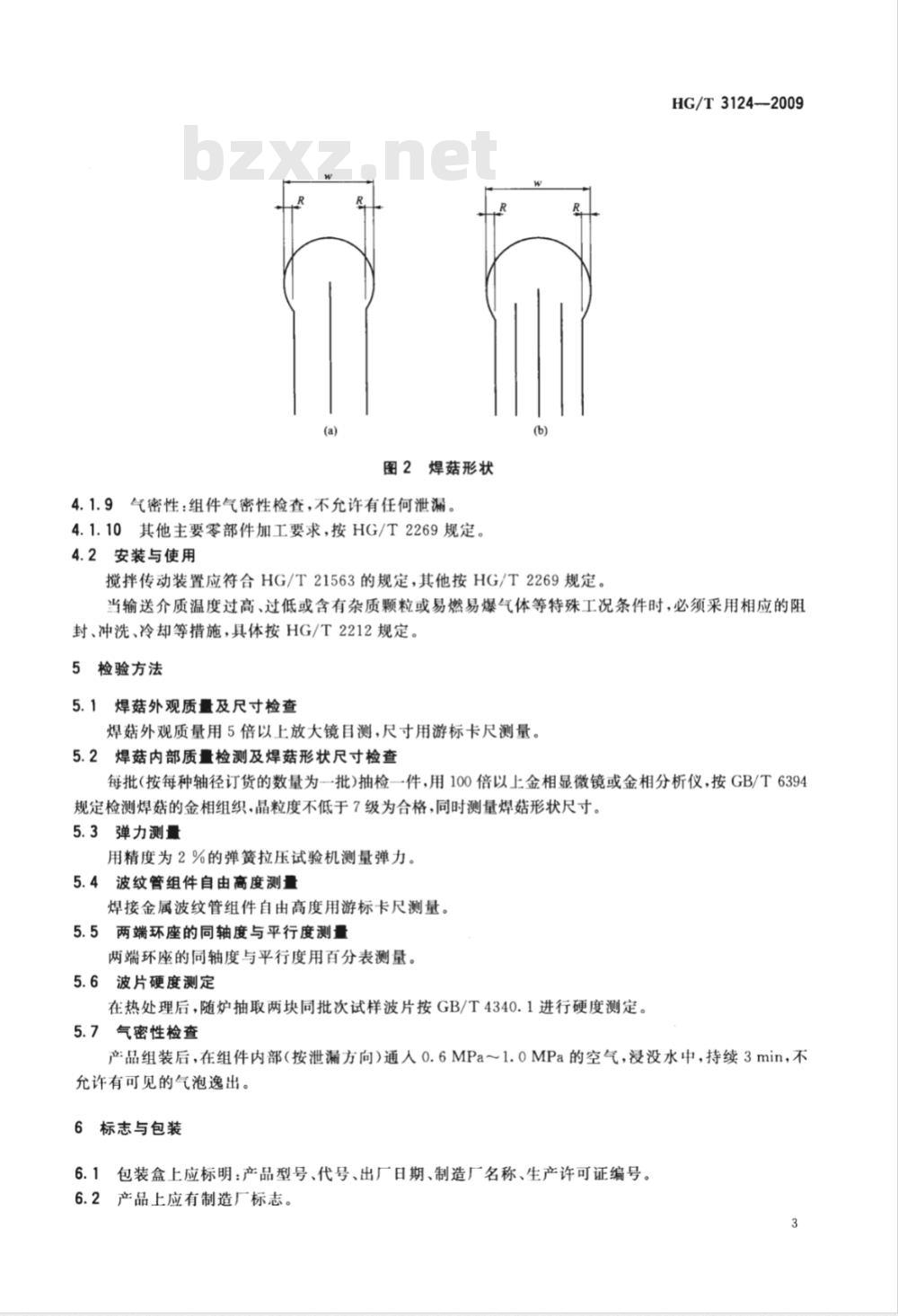

图2焊菇形状
4.1.9气密性：组件气密性检查，不允许有任何泄漏，4.1.10其他主要零部件加工要求，按HG/T2269规定。4.2安装与使用
搅拌传动装置应符合HG/T21563的规定，其他按HG/T2269规定。HG/T3124-2009
当输送介质温度过高、过低或含有杂质颗粒或易燃易爆气体等特殊工况条件时，必须采用相应的阻封、冲洗、冷却等措施，具体按HG/T2212规定。5检验方法
5.1焊菇外观质量及尺寸检查
焊菇外观质量用5倍以上放大镜目测，尺寸用游标卡尺测量。5.2焊菇内部质量检测及焊菇形状尺寸检查每批（按每种轴径订货的数量为一批)抽检一件，用100倍以上金相显微镜或金相分析仪，按GB/T6394规定检测焊菇的金相组织，晶粒度不低于7级为合格，同时测量焊菇形状尺寸。5.3弹力测量
用精度为2%的弹簧拉压试验机测量弹力。5.4波纹管组件自由高度测量
焊接金属波纹管组件自由高度用游标卡尺测量。5.5两端环座的同轴度与平行度测量两端环座的同轴度与平行度用百分表测量。5.6波片硬度测定
在热处理后，随炉抽取两块同批次试样波片按GB/T4340.1进行硬度测定。5.7气密性检查
产品组装后，在组件内部（按泄漏方向）通入0.6MPa～1.0MPa的空气，浸没水中，持续3min，不允许有可见的气泡逸出。
6标志与包装
6.1包装盒上应标明：产品型号、代号、出厂日期、制造厂名称、生产许可证编号。6.2产品上应有制造厂标志。
HG/T 3124—2009
6.3产品包装应能防水、防潮、耐热、隔振，防止产品在运输和贮存过程中出现损伤和零件的遗失。
每套机械密封出厂时都应附有合格证，合格证上应有产品型号、生产厂名、地址、检验部门和检验人员的签章和日期。
5制造厂应根据用户要求提供产品安装使用说明书，6.5
中华人民共和国
化工行业标准
焊接金属波纹管釜用机械密封技术条件HG/T3124·2009
出版发行：化学1业出版社
（北京市东城区青年湖南街13号邮政编码100011）北京云浩印刷有限责任公司印装880mm×1230mm1/16印张字数9千字2010年6月北京第1版第1次印刷
书号：155025·0827
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//www.cip.com.cn6
凡购买本书.如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有
违者必究
