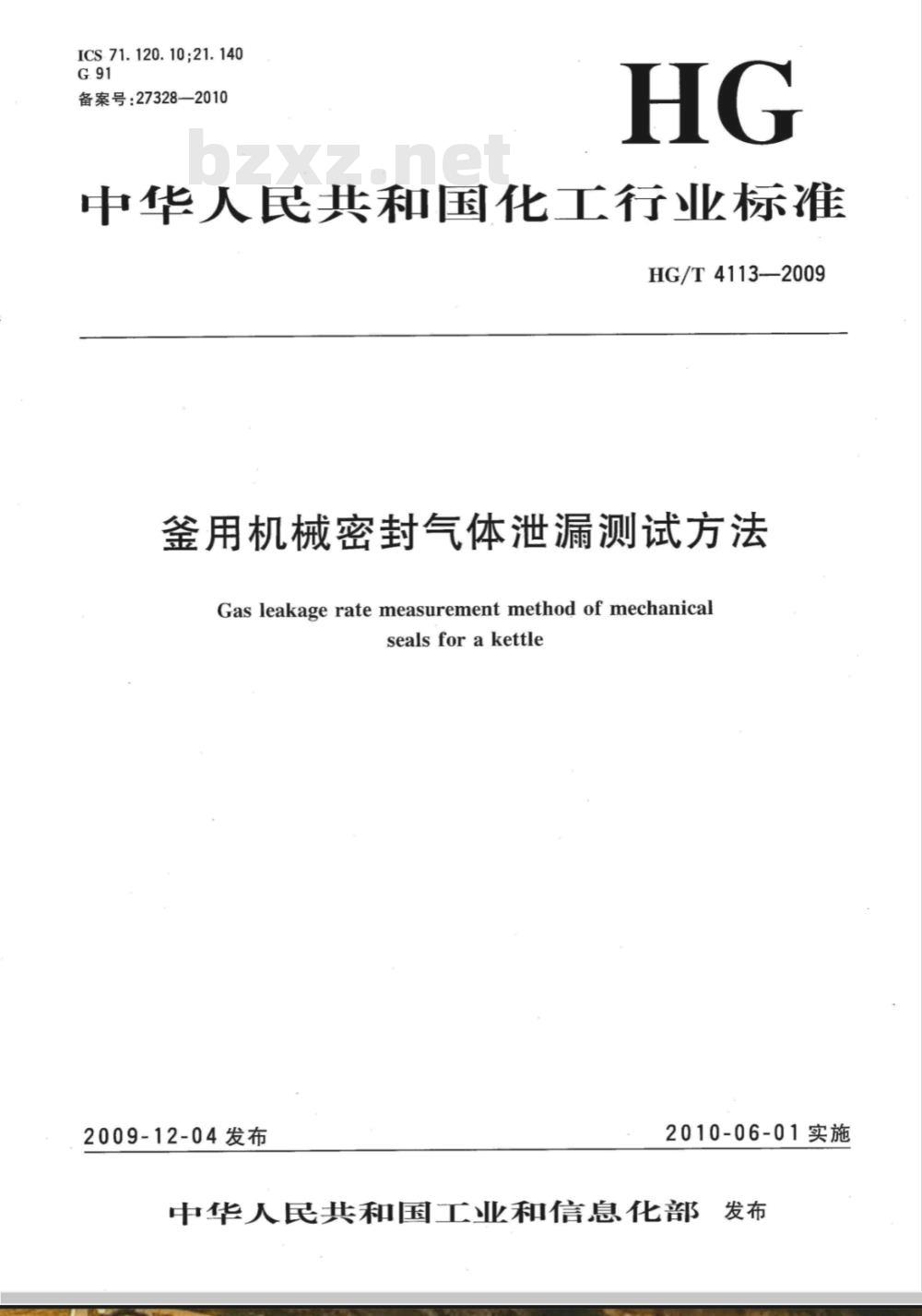

【化工行业标准(HG)】 釜用机械密封气体泄漏测试方法

ICS.71.120.10;21.140
备案号：27328—2010
中华人民共和国化工行业标准
HG/T 4113—2009
釜用机械密封气体泄漏测试方法Gas leakage rate measurement method of mechanicalseals for a kettle
2009-12-04发布
2010-06-01实施
中华人民共和国工业和信息化部发布金用机械密封气体泄漏测试方法前

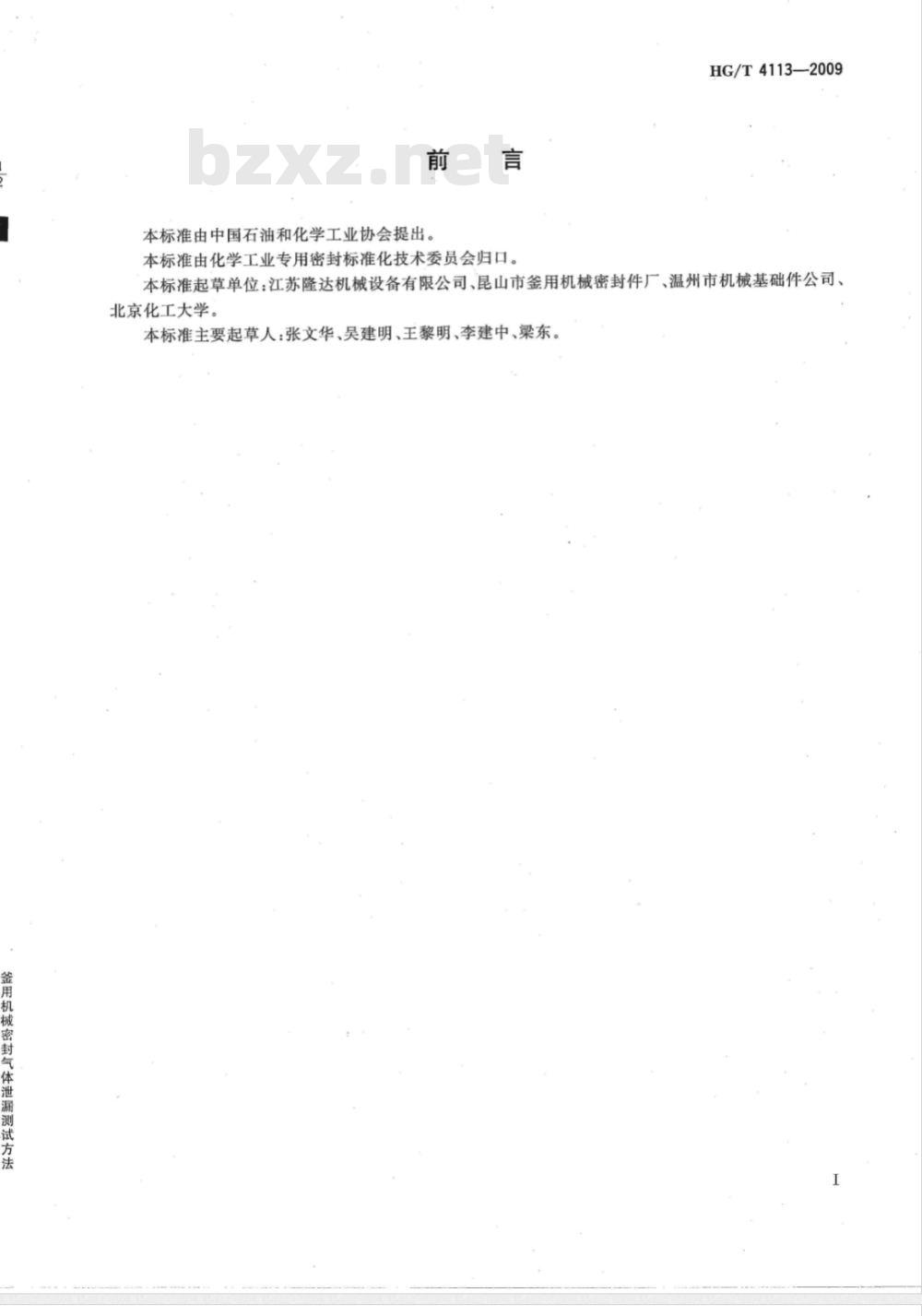

本标准由中国石油和化学工业协会提出。HG/T4113—2009
本标准由化学工业专用密封标准化技术委员会归口。本标准起草单位：江苏隆达机械设备有限公司、昆山市釜用机械密封件厂、温州市机械基础件公司、北京化工大学。
本标准主要起草人：张文华、吴建明、王黎明、李建中、梁东。·范围
釜用机械密封气体泄漏测试方法HG/T4113—2009
本标准规定了单端面釜用机械密封和干式（没有阻封液)双端面机械密封产品出厂的密封性气体泄漏的测试方法及要求。
本标准适用密封介质压力不大于0.5MPa的釜用机械密封。2釜用机械密封气体泄漏检测条件2.1检测压力
检测压力按表1的规定。
2.2检测温度
检测温度为15℃~35℃。
2.3釜用机械密封气体泄漏量的表示釜用机械密封气体泄漏量的表示为单位时间内气体泄漏的体积，单位为毫升每小时（mL/h）。3
釜用机械密封气体泄漏检测方法3.1排液集气法
单位为毫米
釜用机械密封；
气体收集罩(检测专用胎具)；
量气管；
气体导出管。
HG/T4113—2009

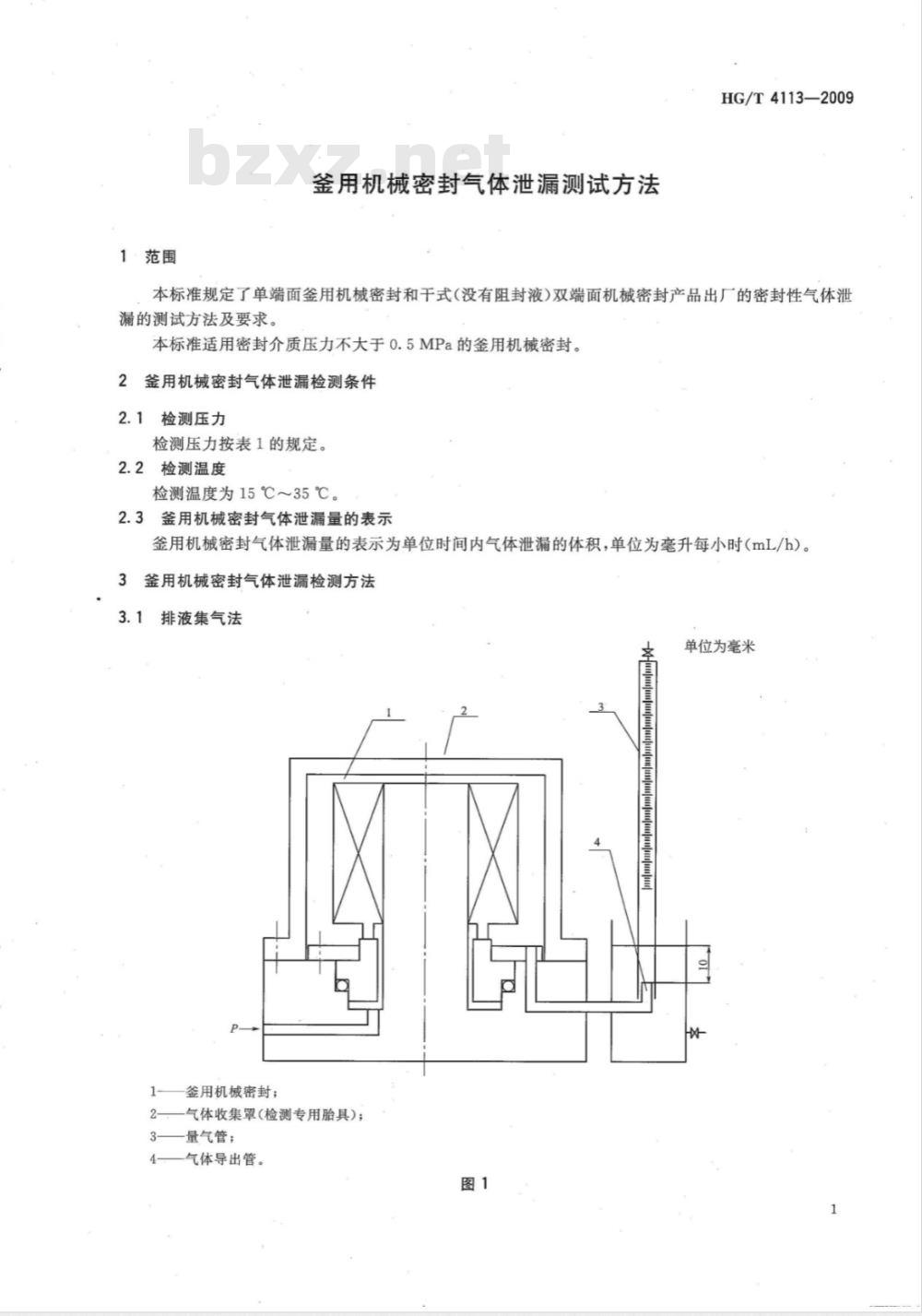

3.1.1签用机械密封气体泄漏采用排液集气法测量，是把试验机械密封用检测专用胎具固定，将泄漏气体用气体搜集罩搜集，用排液集气法进行测量。排液集气法检测装置如图1所示。3.1.2检测装置中，泄漏气体导出管内径为5mm，检测用介质为清洁的水或酒精，气体导出管浸人液下10mm，量气管上有刻度标尺（最大体积25mL）。测量时先用抽吸方法将量气管内充满检测介质，将气体导出管对准在量气管下方，调节气体导出管与检测介质液面高度为10mm后开始测量。3.1.3检测压力、测量时间、泄漏量允许值按表1的规定。表1
釜用机械密封型号
HG/T2098—2001
204型
HG/T2098—2001
212型
千式双端面机械密封
3.2数气泡法
检测压力/MPa
检测时间/min
泄漏允许值/(mL/h）

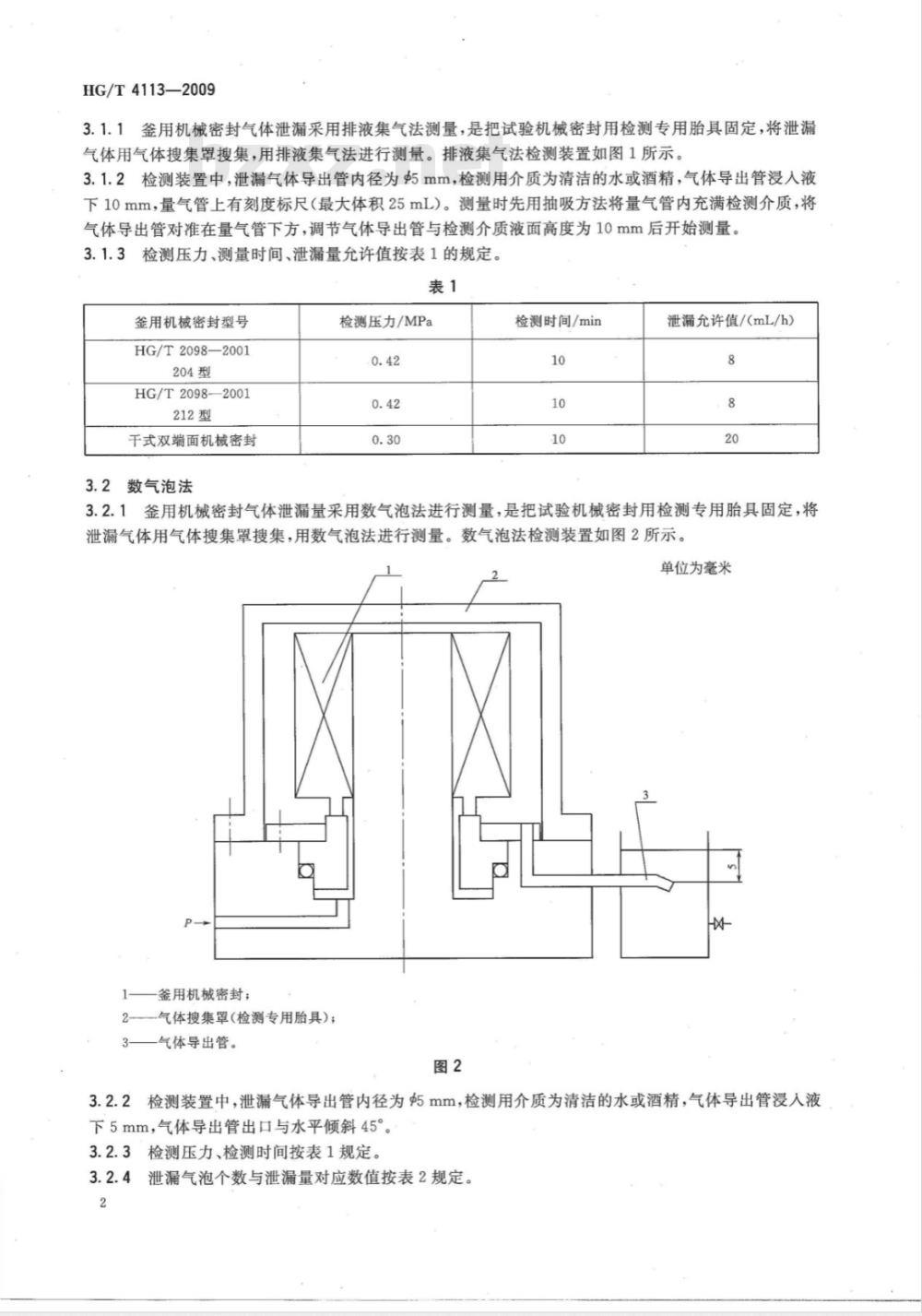

3.2.1釜用机械密封气体泄漏量采用数气泡法进行测量，是把试验机械密封用检测专用胎具固定，将泄漏气体用气体搜集罩搜集，用数气泡法进行测量。釜用机械密封；
一气体搜集罩（检测专用胎具）；气体导出管。
数气泡法检测装置如图2所示。
单位为毫米
3.2.2检测装置中，泄漏气体导出管内径为5mm，检测用介质为清洁的水或酒精，气体导出管浸入液下5mm，气体导出管出口与水平倾斜45°。3.2.3检测压力、检测时间按表1规定。3.2.4泄漏气泡个数与泄漏量对应数值按表2规定。2

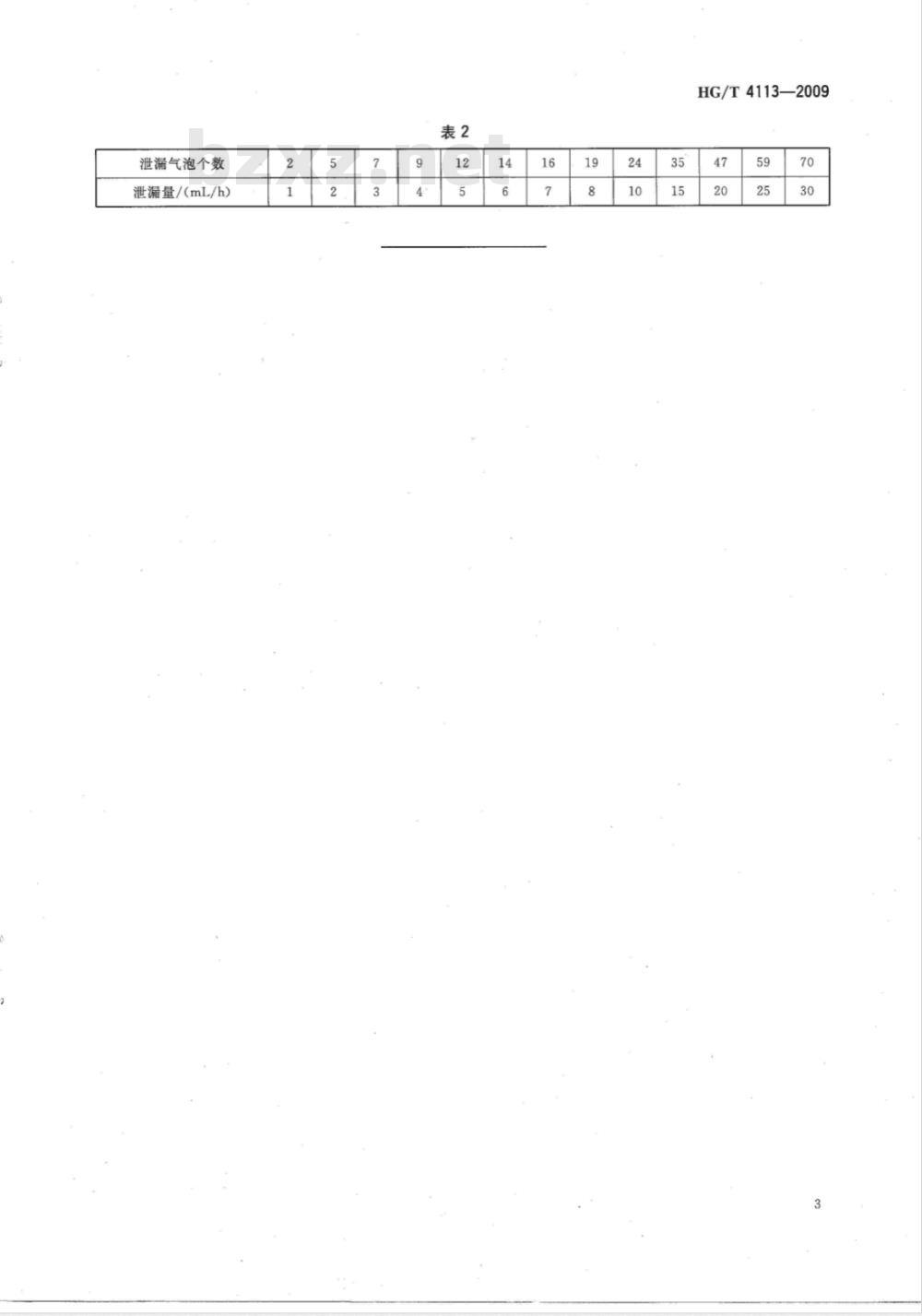

泄漏气泡个数
泄漏量/(mL/h）www.bzxz.net
HG/T4113—2009
