【化工行业标准(HG)】 搪玻璃上展式放料阀

ICS 71.120;25.220.50
备案号：27322—2010

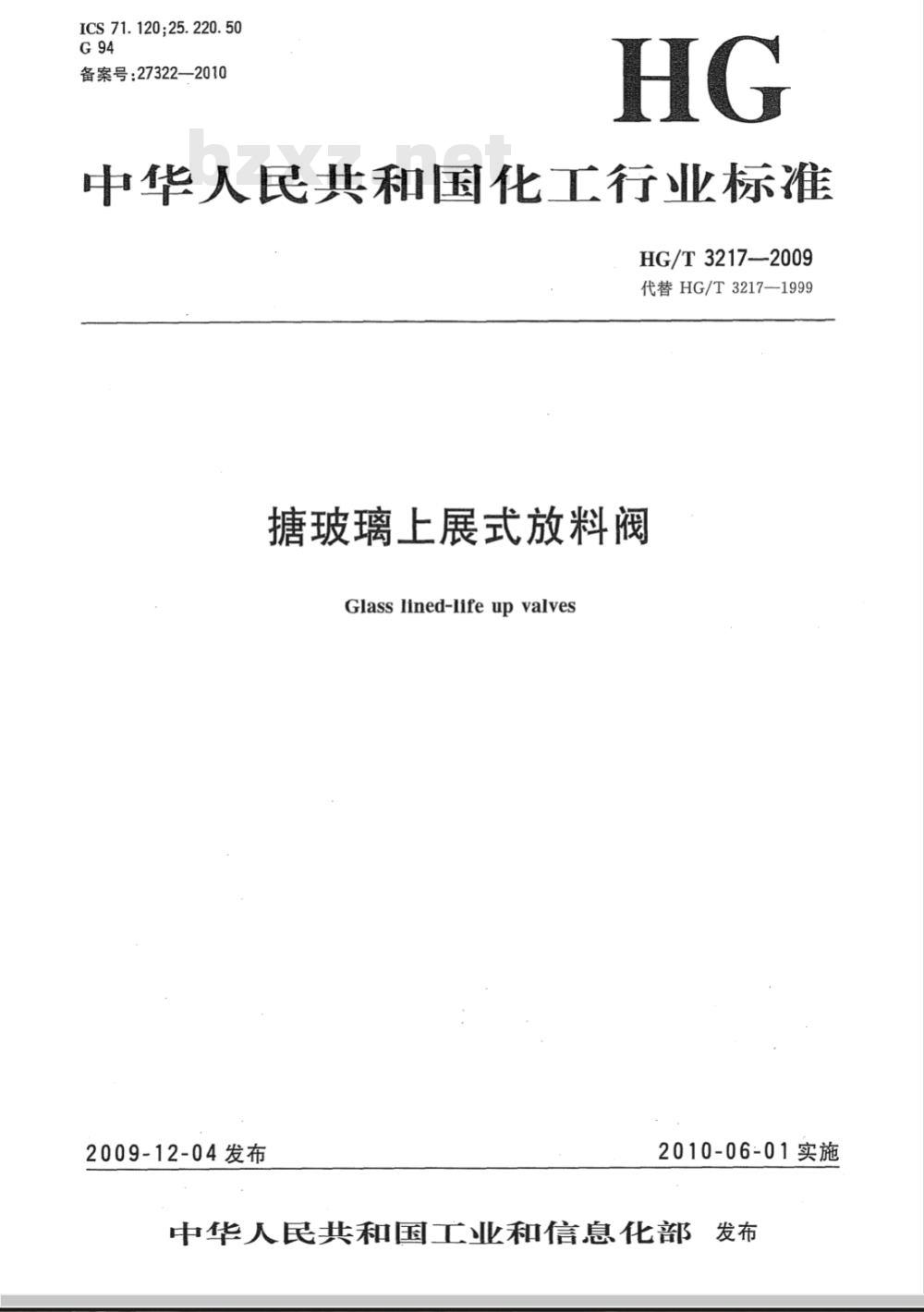

中华人民共和国化工行业标准
HG/T 3217—2009
代替HG/T3217—1999
糖玻璃上展式放料阀
Glasslined-lifeupvalves
2009-12-04发布
2010-06-01实施
中华人民共和国工业和信息化部发布前言

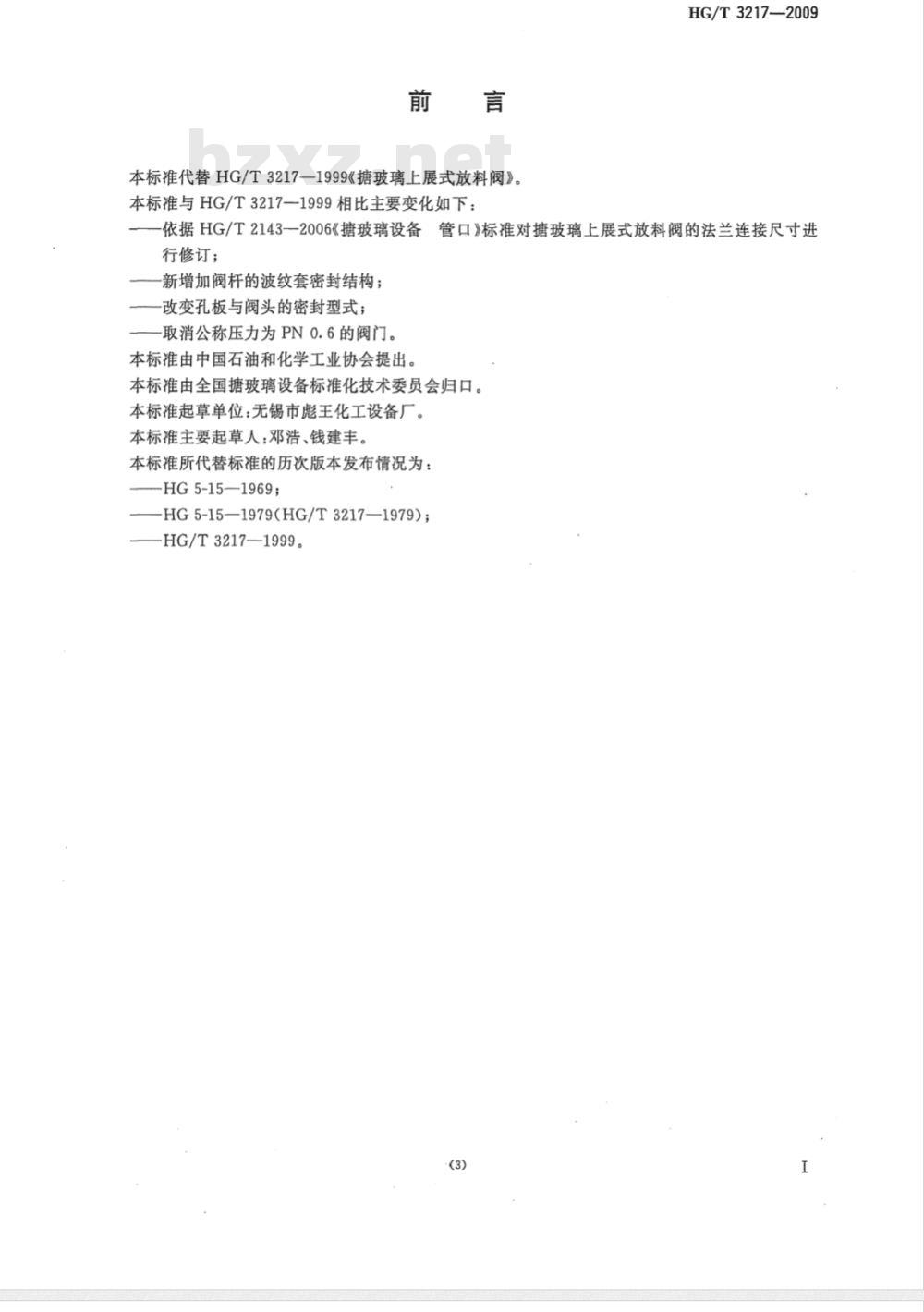

本标准代替HG/T3217—1999《塘玻璃上展式放料阀》。本标准与HG/T3217—1999相比主要变化如下：HG/T3217—2009
依据HG/T2143一2006《塘玻璃设备管口》标准对塘玻璃上展式放料阀的法兰连接尺寸进行修订；
新增加阀杆的波纹套密封结构；-改变孔板与阀头的密封型式；
取消公称压力为PN0.6的阀门。
本标准由中国石油和化学工业协会提出。本标准由全国塘玻璃设备标准化技术委员会归口。本标准起草单位：无锡市彪王化工设备厂本标准主要起草人：邓浩、钱建丰。本标准所代替标准的历次版本发布情况为：HG5-15—1969;
HG5-15—1979(HG/T3217—1979);-HG/T3217—1999。

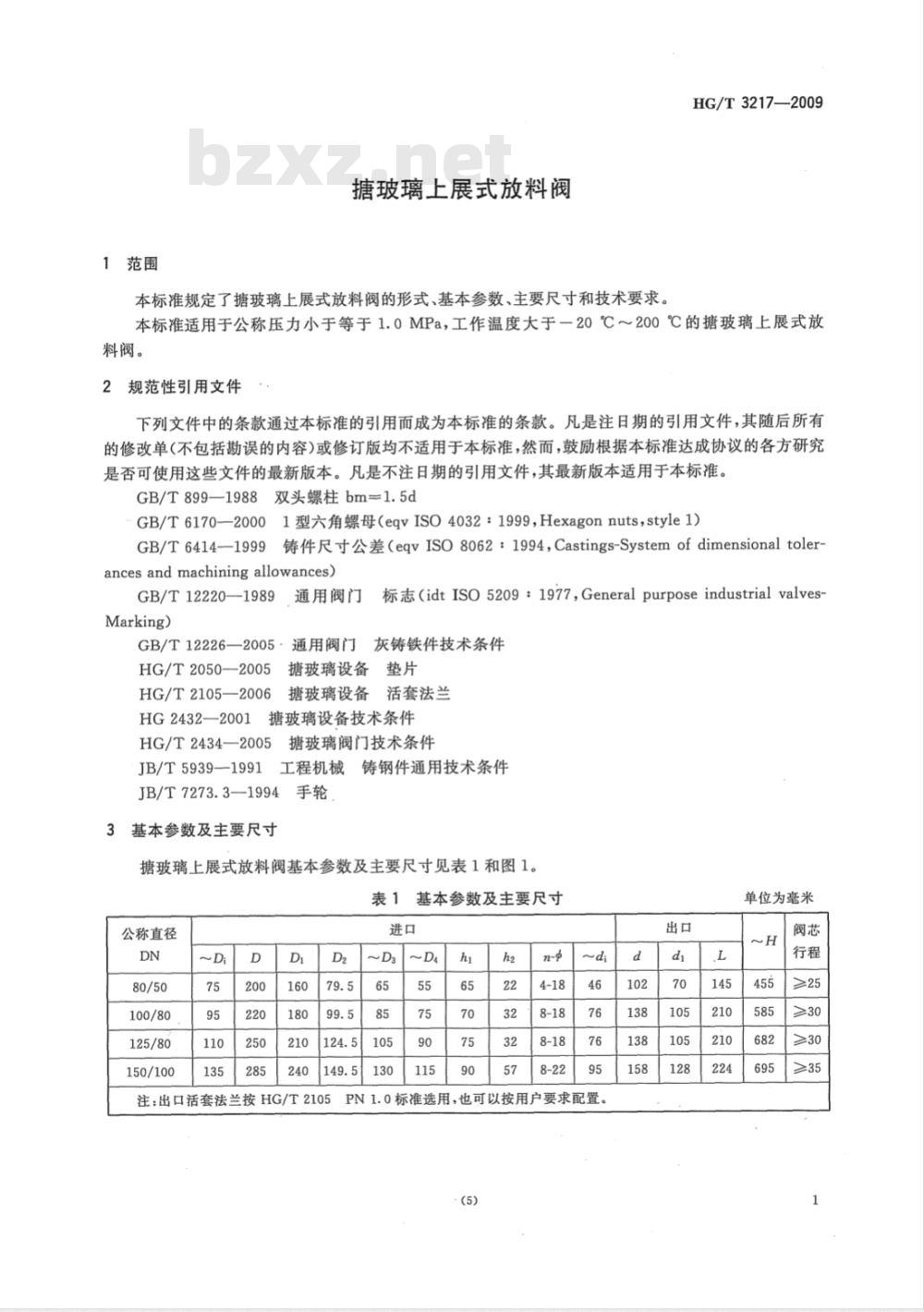

1范围
糖玻璃上展式放料阀
本标准规定了塘玻璃上展式放料阀的形式、基本参数、主要尺寸和技术要求。HG/T3217—2009
本标准适用于公称压力小于等于1.0MPa，工作温度大于一20℃～200℃的塘玻璃上展式放料阀。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T899—1988双头螺柱bm=1.5dGB/T6170—20001型六角螺母（eqvISO4032：1999,Hexagonnuts，style1)GB/T6414-1999铸件尺寸公差（eqvISO8062：1994，Castings-Systemofdimensionaltoler-ances and machining allowances)GB/T12220—1989通用阀门标志（idtISO5209：1977,General purpose industrialvalves-Marking)
GB/T12226-2005·通用阀门灰铸铁件技术条件HG/T2050—2005塘玻璃设备垫片HG/T2105—2006塘玻璃设备活套法兰HG2432—2001塘玻璃设备技术条件HG/T2434—2005塘玻璃阀门技术条件JB/T5939—1991工程机械
铸钢件通用技术条件
JB/T7273.3—1994手轮
3基本参数及主要尺寸
塘玻璃上展式放料阀基本参数及主要尺寸见表1和图1。表1基本参数及主要尺寸
公称直径
100/80
125/80
150/100
注：出口活套法兰按HG/T2105
PN1.0标准选用，也可以按用户要求配置。(5)
单位为毫米
HG/T3217—2009
4型式和技术要求

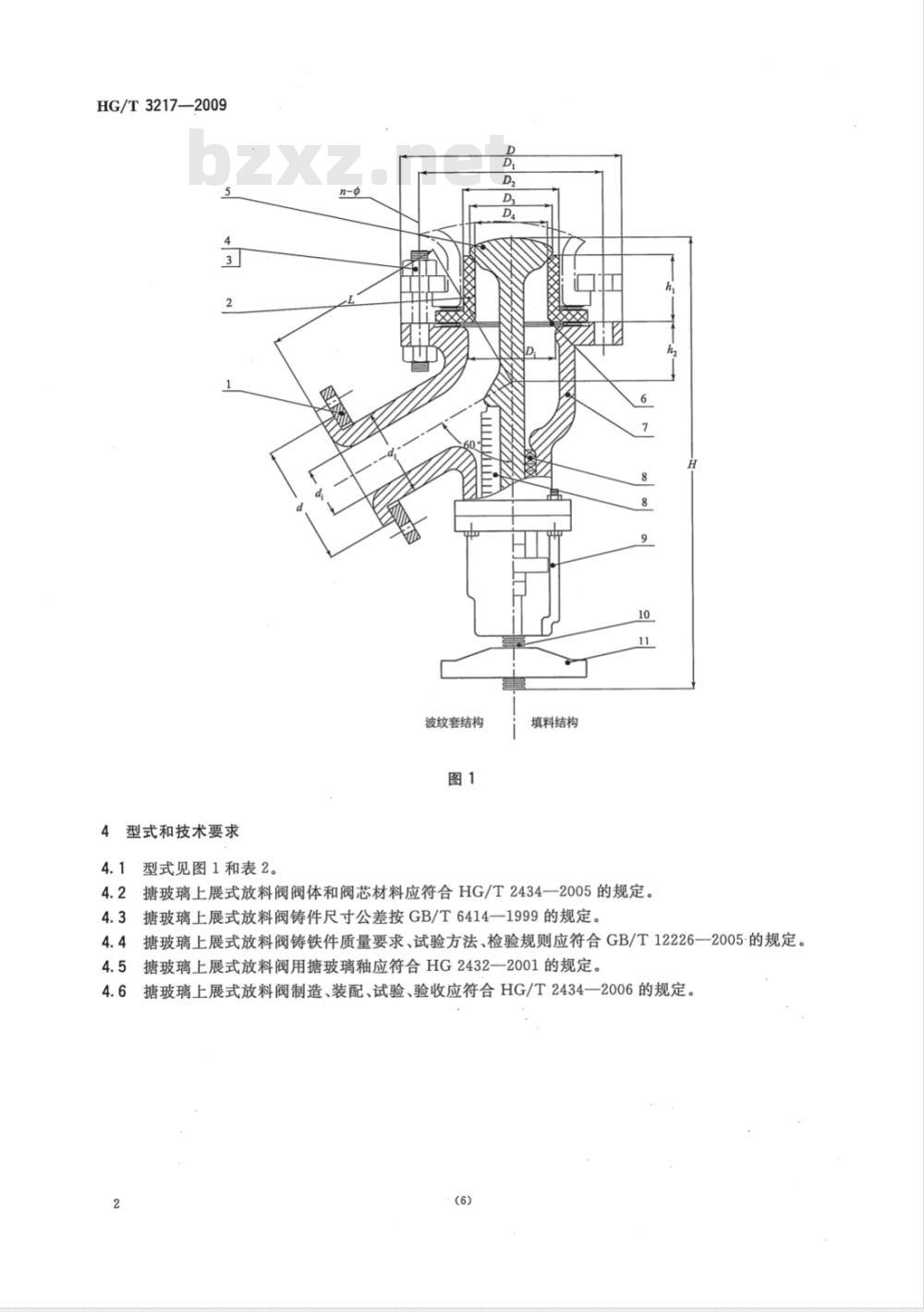

4.1型式见图1和表2。
波纹套结构
填料结构
4.2塘玻璃上展式放料阀阀体和阀芯材料应符合HG/T2434—2005的规定。4.3塘玻璃上展式放料阀铸件尺寸公差按GB/T6414一1999的规定。4.4塘玻璃上展式放料阀铸铁件质量要求、试验方法、检验规则应符合GB/T12226—2005-的规定。塘玻璃上展式放料阀用塘玻璃釉应符合HG2432一2001的规定。4.5#
4.6塘玻璃上展式放料阀制造、装配、试验、验收应符合HG/T2434一2006的规定。(6)
活套法兰
双头螺栓bzxZ.net
1型六角螺母
波纹套

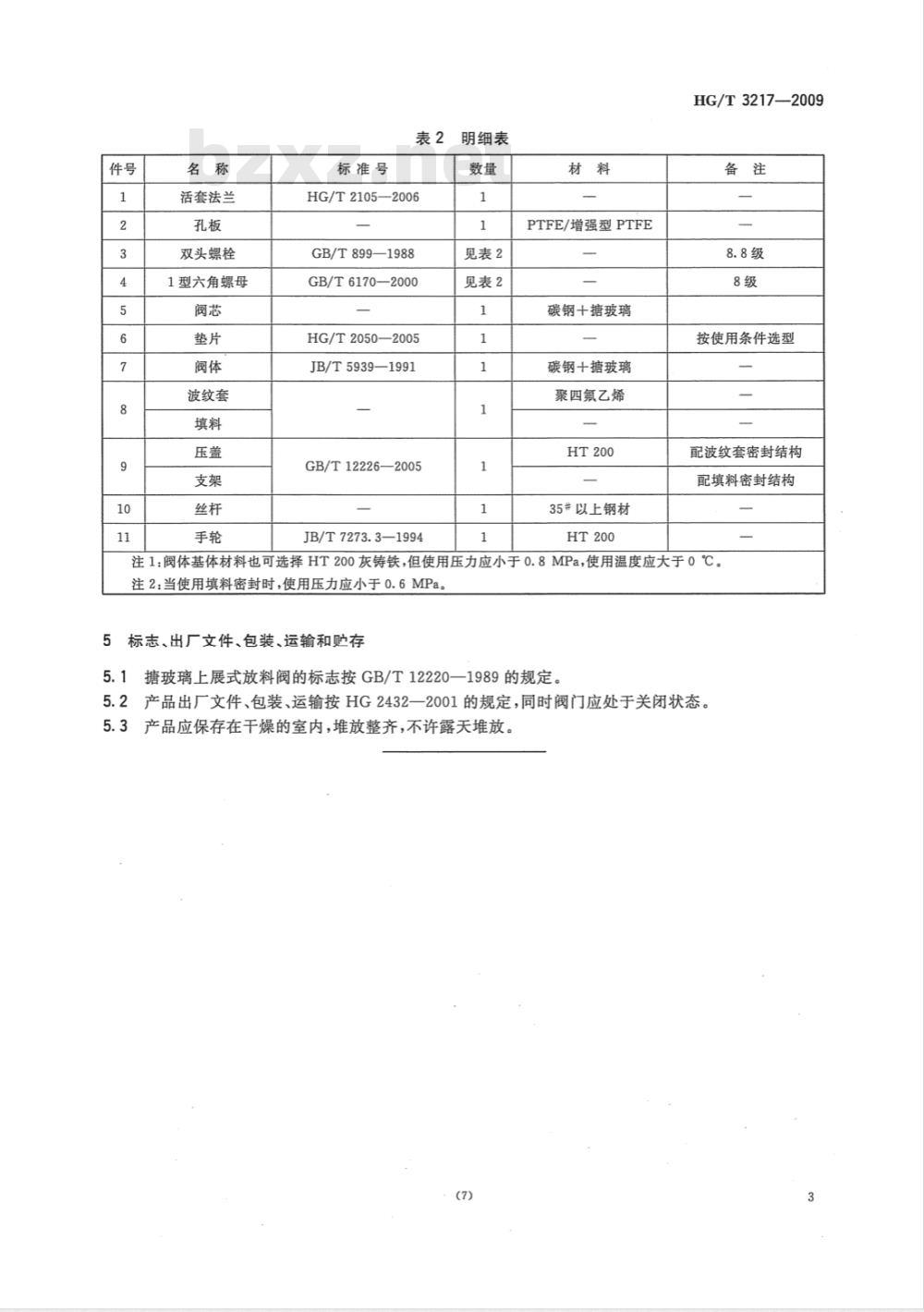

标准号
明细表
HG/T2105—2006
GB/T 899—1988
GB/T6170—2000
HG/T2050—2005
JB/T5939—1991
GB/T12226—2005
JB/T 7273.3—1994
见表2
见表2
PTFE/增强型PTFE
碳钢十玻璃
碳钢十塘玻璃
聚四氟乙烯
35#以上钢材
HT 200
HG/T3217--2009
按使用条件选型
配波纹套密封结构
配填料密封结构
注1：阀体基体材料也可选择HT200灰铸铁，但使用压力应小于0.8MPa，使用温度应大于0℃。注2：当使用填料密封时，使用压力应小于0.6MPa5标志、出厂文件、包装、运输和购存5.1塘玻璃上展式放料阀的标志按GB/T12220一1989的规定。5.2产品出厂文件、包装、运输按HG2432一2001的规定，同时阀门应处于关闭状态。5.3产品应保存在干燥的室内，堆放整齐，不许露天堆放。(7)
