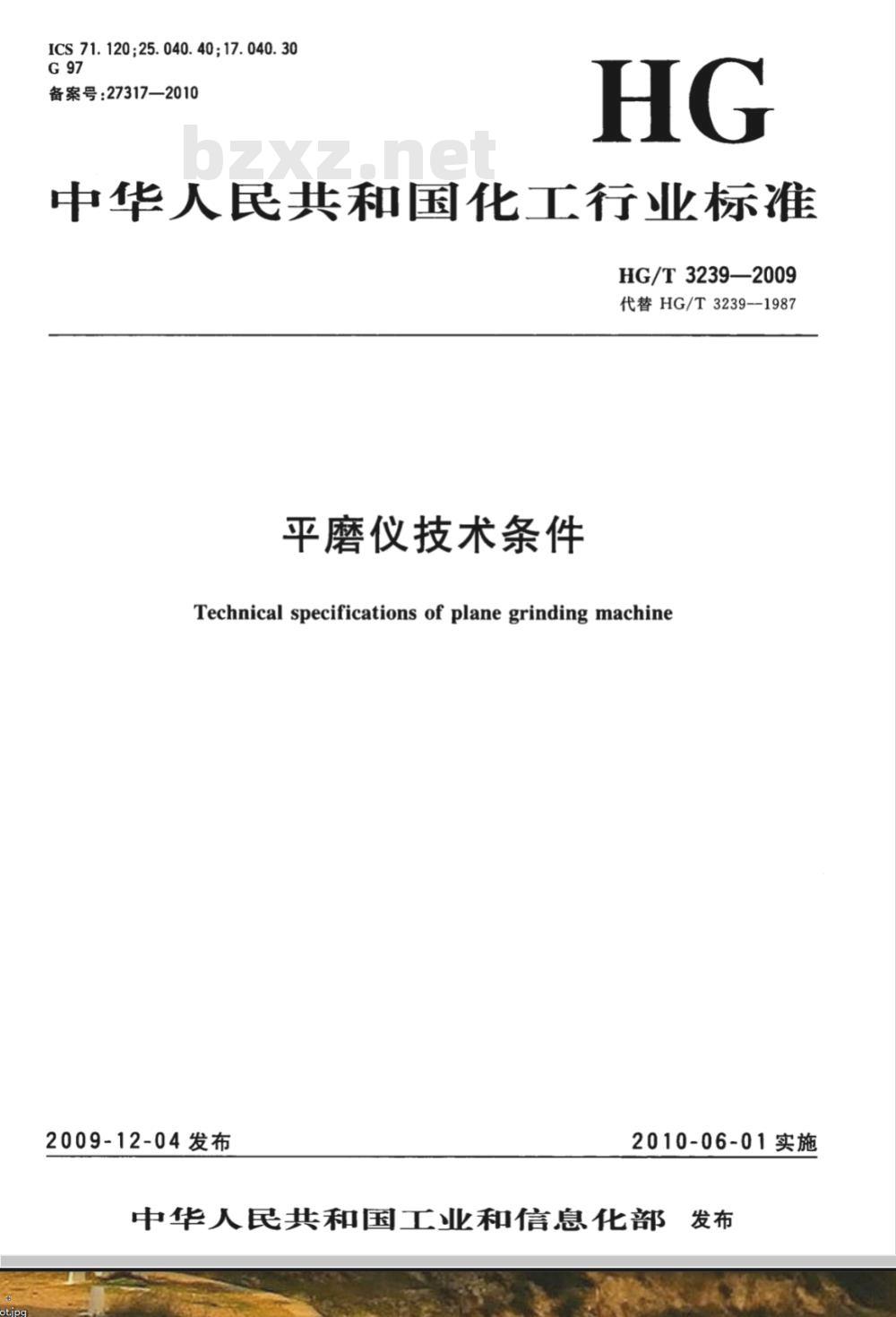

【化工行业标准(HG)】 平磨仪技术条件

ICS71.120;25.040.40;17.040.30G97
备案号：27317—2010
中华人民共和国化工行业标准
HG/T 3239—2009
代替HG/T3239-1987
平磨仪技术条件
Technical specifications of plane grinding machine2009-12-04发布
2010-06-01实施

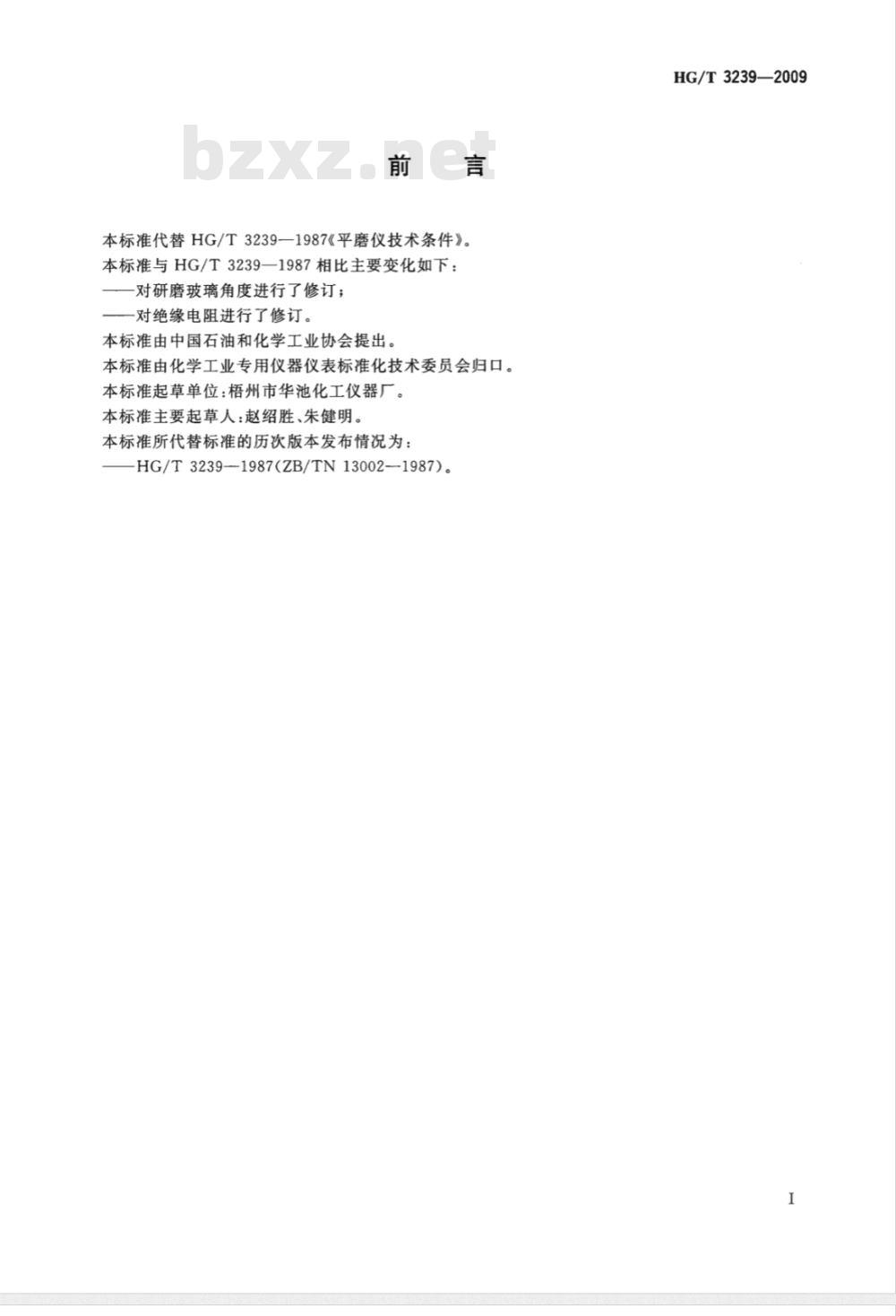

中华人民共和国工业和信息化部?发布前言
本标准代替HG/T3239—1987《平磨仪技术条件》。本标准与HG/T3239—1987相比主要变化如下：一对研磨玻璃角度进行了修订；——对绝缘电阻进行了修订。
本标准由中国石油和化学工业协会提出本标准由化学工业专用仪器仪表标准化技术委员会归口。本标准起草单位：梧州市华池化工仪器厂。本标准主要起草人：赵绍胜、朱健明。本标准所代替标准的历次版本发布情况为：—HG/T3239—1987(ZB/TN13002-1987)。HG/T3239—2009
1范围
平磨仪技术条件
HG/T3239—2009
本标准规定了平磨仪的基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于检验颜料和体质颜料的颜色与一商定样品颜色进行比较的自动研磨仪。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准条款，凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1724—1979涂料细度测定法GB/T15464一1995仪器仪表包装通用技术条件JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法3基本参数
3.1研磨玻璃直径：240mm；
3.2研磨时玻璃盘的转速：70r/min～120r/min3.3转数显示范围：0~999转：www.bzxz.net
3.4转数设定范围：0999转；
3.5外加磁码质量：0.90kg、1.75kg、1.75kg、2.92kg各一块；3.6有效工作压力：1kN。
4要求
4.1研磨玻璃规格
4.1.1直径240mm；
4.1.2厚度15.5mm；
4.1.3基准面与工作面平行度不大于0.1mm；4.1.4工作面不平面度不大于0.03mm；4.1.5锥角70°±1°
4.2灵敏度
研磨400转比200转时细度之差不小于5μm。4.3重复性
研磨标准颜料（按5.3)200转后，研磨细度应在55μm以下。重复两次，测定其细度之差不大于5μm。
4.4转速误差
转数与设定误差不大于1转。
4.5电源范围
电源电压在AC380V士19V范围变化时，平磨仪转数与设定值之差不大于1转。4.6环境温度变化的影响
当环境温度从一10℃变化到40℃时，平磨仪转数与设定之差不大于1转。1
HG/T3239-2009

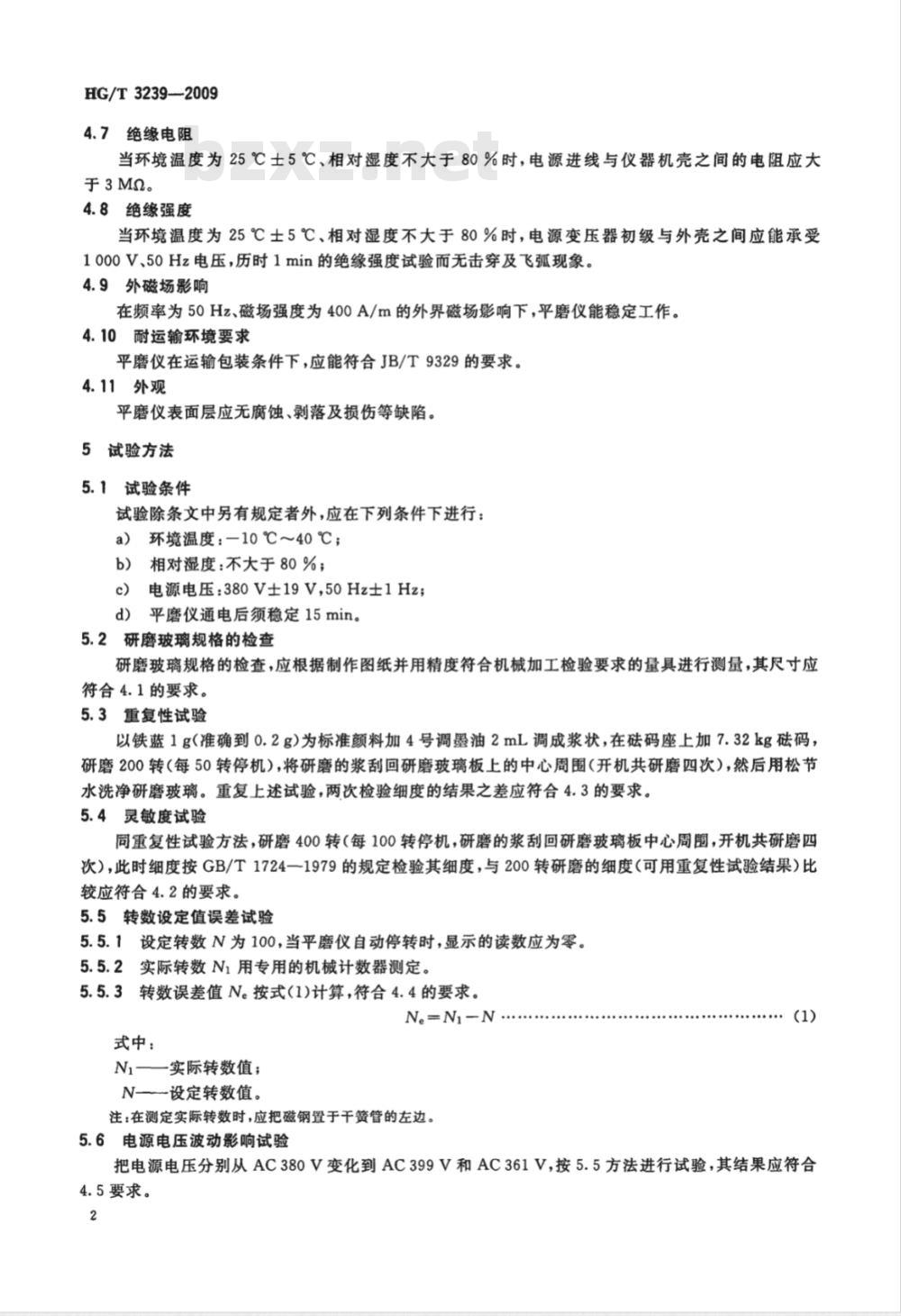

4.7绝缘电阻
当环境温度为25℃士5℃、相对湿度不大于80%时，电源进线与仪器机壳之间的电阻应大于3M2。
4.8绝缘强度
当环境温度为25℃士5℃、相对湿度不大于80%时，电源变压器初级与外壳之间应能承受1000V、50Hz电压，历时1min的绝缘强度试验而无击穿及飞弧现象。4.9外磁场影响
在频率为50Hz、磁场强度为400A/m的外界磁场影响下，平磨仪能稳定工作。4.10耐运输环境要求
平磨仪在运输包装条件下，应能符合JB/T9329的要求。4.11外观
平磨仪表面层应无腐蚀、剥落及损伤等缺陷。5试验方法
5.1试验条件
试验除条文中另有规定者外，应在下列条件下进行：a）环境温度：-10℃～40℃；
b）相对湿度：不大于80%；
c）电源电压：380V±19V,50Hz士1Hz；d）平磨仪通电后须稳定15min。5.2研磨玻璃规格的检查
研磨玻璃规格的检查，应根据制作图纸并用精度符合机械加工检验要求的量具进行测量，其尺寸应符合4.1的要求。
5.3重复性试验
以铁蓝1g（准确到0.2g)为标准颜料加4号调墨油2mL调成浆状，在磁码座上加7.32kg磁码，研磨200转（每50转停机），将研磨的浆刮回研磨玻璃板上的中心周围（开机共研磨四次），然后用松节水洗净研磨玻璃。重复上述试验，两次检验细度的结果之差应符合4.3的要求。5.4灵敏度试验
同重复性试验方法，研磨400转（每100转停机，研磨的浆刮回研磨玻璃板中心周，开机共研磨四次），此时细度按GB/T1724一1979的规定检验其细度，与200转研磨的细度（可用重复性试验结果）比较应符合42的要求。
5.5转数设定值误差试验
5.5.1设定转数N为100，当平磨仪自动停转时，显示的读数应为零。5.5.2实际转数N1用专用的机械计数器测定。5.5.3转数误差值N。按式(1)计算，符合4.4的要求。Ne=Ni-N.
式中：
Ni——实际转数值；
N—设定转数值。
注：在测定实际转数时，应把磁钢置于干簧管的左边。5.6电源电压波动影响试验
把电源电压分别从AC380V变化到AC399V和AC361V，按5.5方法进行试验，其结果应符合4.5要求。

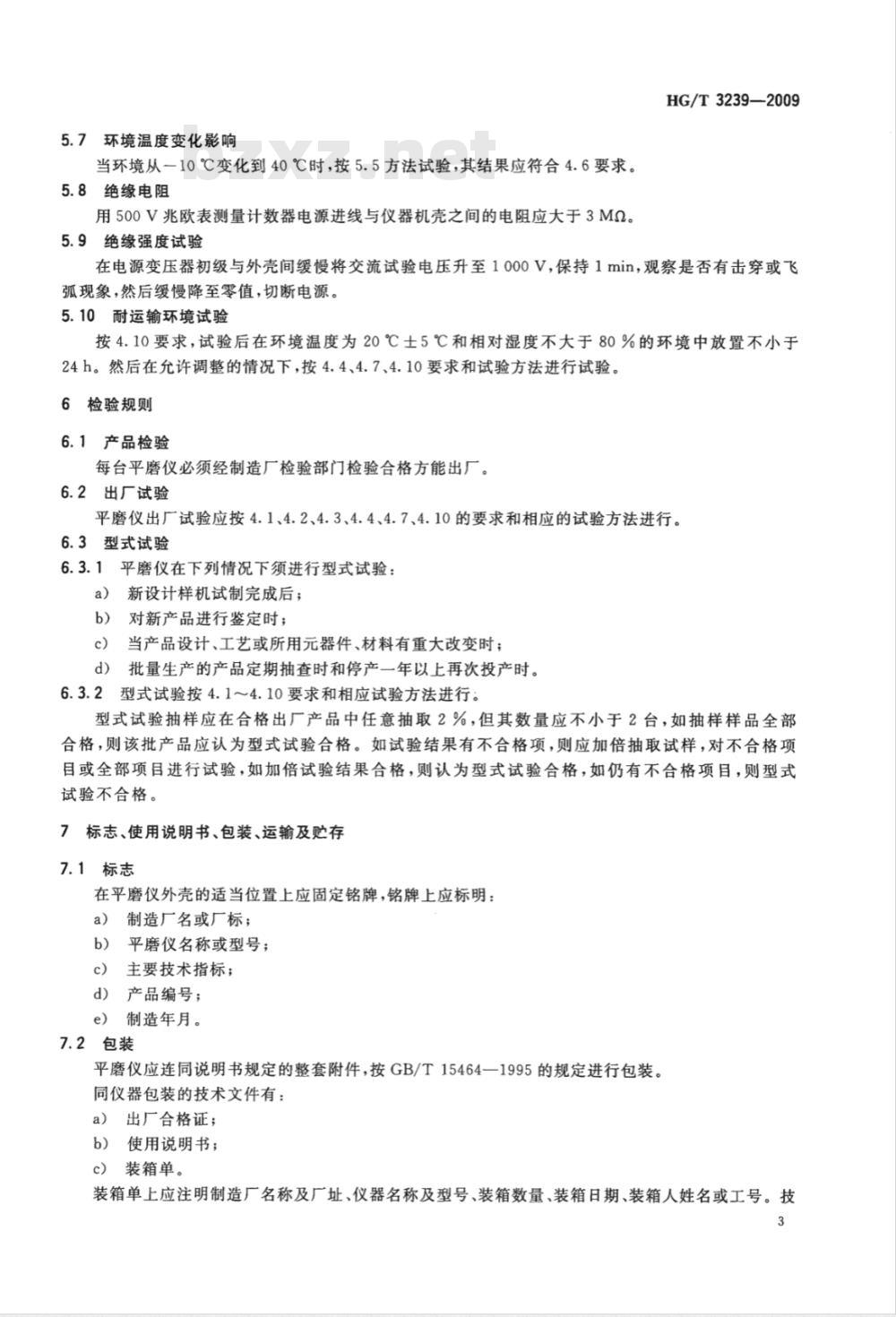

5.7环境温度变化影响
当环境从一10℃变化到40℃时，按5.5方法试验，其结果应符合4.6要求。5.8绝缘电阻
用500V兆欧表测量计数器电源进线与仪器机壳之间的电阻应大于3Mα。5.9绝缘强度试验
HG/T3239—2009
在电源变压器初级与外壳间缓慢将交流试验电压升至1000V，保持1min，观察是否有击穿或飞弧现象，然后缓慢降至零值，切断电源。5.10耐运输环境试验
按4.10要求，试验后在环境温度为20℃士5℃和相对湿度不大于80%的环境中放置不小于24h。然后在允许调整的情况下，按4.4、4.7、4.10要求和试验方法进行试验。6检验规则
6.1产品检验
每台平磨仪必须经制造厂检验部门检验合格方能出厂。6.2出厂试验
平磨仪出厂试验应按4.1、4.2、4.3、4.4、4.7、4.10的要求和相应的试验方法进行。6.3型式试验
6.3.1平磨仪在下列情况下须进行型式试验：a）
新设计样机试制完成后；
对新产品进行鉴定时；
当产品设计、工艺或所用元器件、材料有重大改变时；c）
批量生产的产品定期抽查时和停产一年以上再次投产时。6.3.2型式试验按4.1～4.10要求和相应试验方法进行。型式试验抽样应在合格出厂产品中任意抽取2%，但其数量应不小于2台，如抽样样品全部合格，则该批产品应认为型式试验合格。如试验结果有不合格项，则应加倍抽取试样，对不合格项目或全部项目进行试验，如加倍试验结果合格，则认为型式试验合格，如仍有不合格项目，则型式试验不合格。
7标志、使用说明书、包装、运输及购存7.1标志
在平磨仪外壳的适当位置上应固定铭牌，铭牌上应标明：a）制造厂名或厂标；
b）平磨仪名称或型号；
c）主要技术指标；
d）产品编号；
e）制造年月。
7.2包装
平磨仪应连同说明书规定的整套附件，按GB/T15464一1995的规定进行包装。同仪器包装的技术文件有：
a）出厂合格证；
b）使用说明书；
c）装箱单。
装箱单上应注明制造厂名称及厂址、仪器名称及型号、装箱数量、装箱日期、装箱人姓名或工号。技3
HG/T3239—2009
术文件应用防潮纸或塑料袋包装。7.3保管
平磨仪在包装条件下，贮放在干燥和通风的环境中。4运输
平磨仪可以使用常用交通工具运输。4
