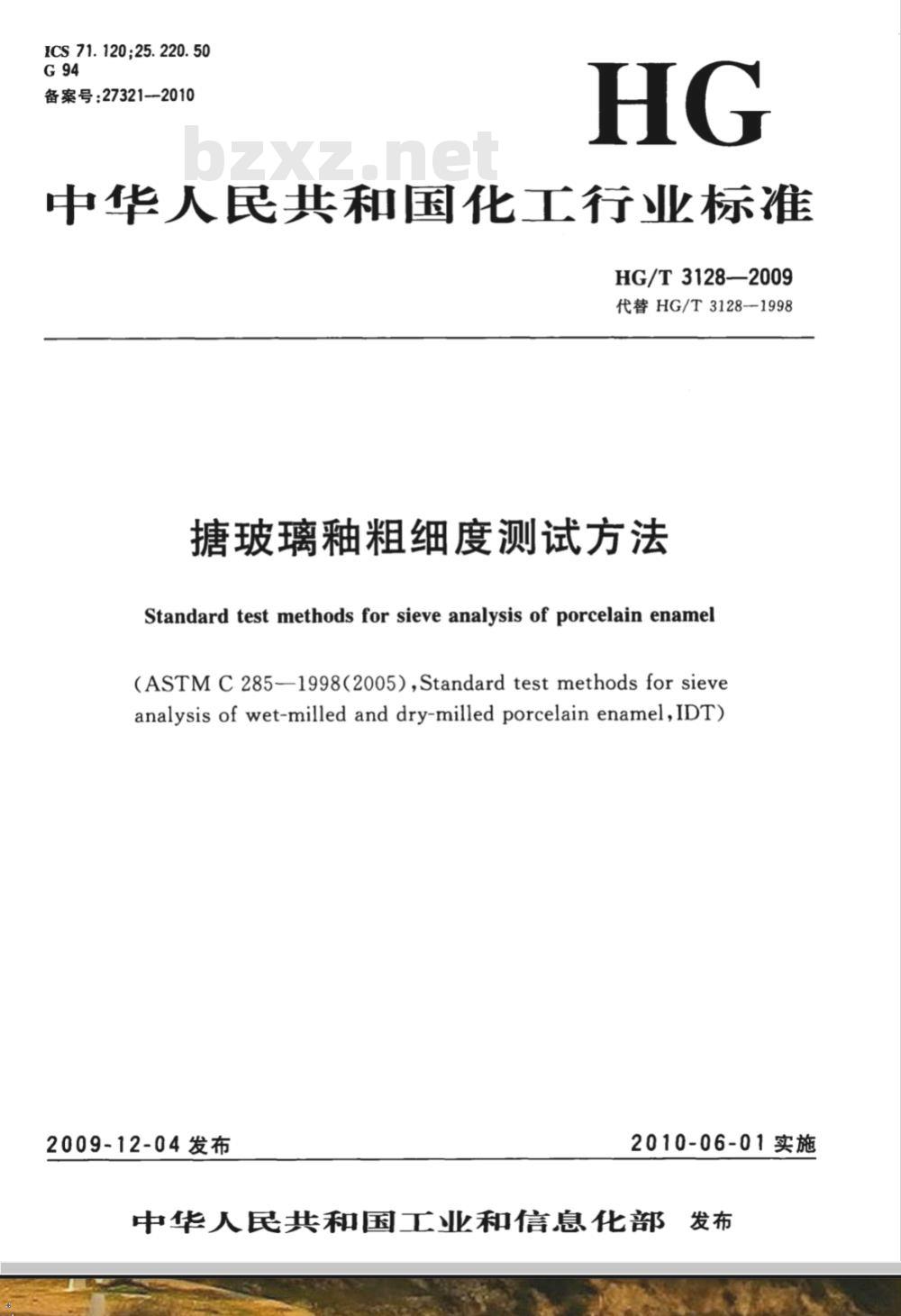

【化工行业标准(HG)】 搪玻璃釉粗细度测试方法

ICS71.120;25.220.50
备案号：27321--2010
中华人民共和国化工行业标准
HG/T 3128—2009
代替HG/T3128--1998
玻璃釉粗细度测试方法
Standard test methods for sieve analysis of porcelain enamel(ASTM C 285-1998(2005),Standard test methods for sieveanalysis of wet-milled and dry-milled porcelain enamel,IDT)2009-12-04发布
2010-06-01实施

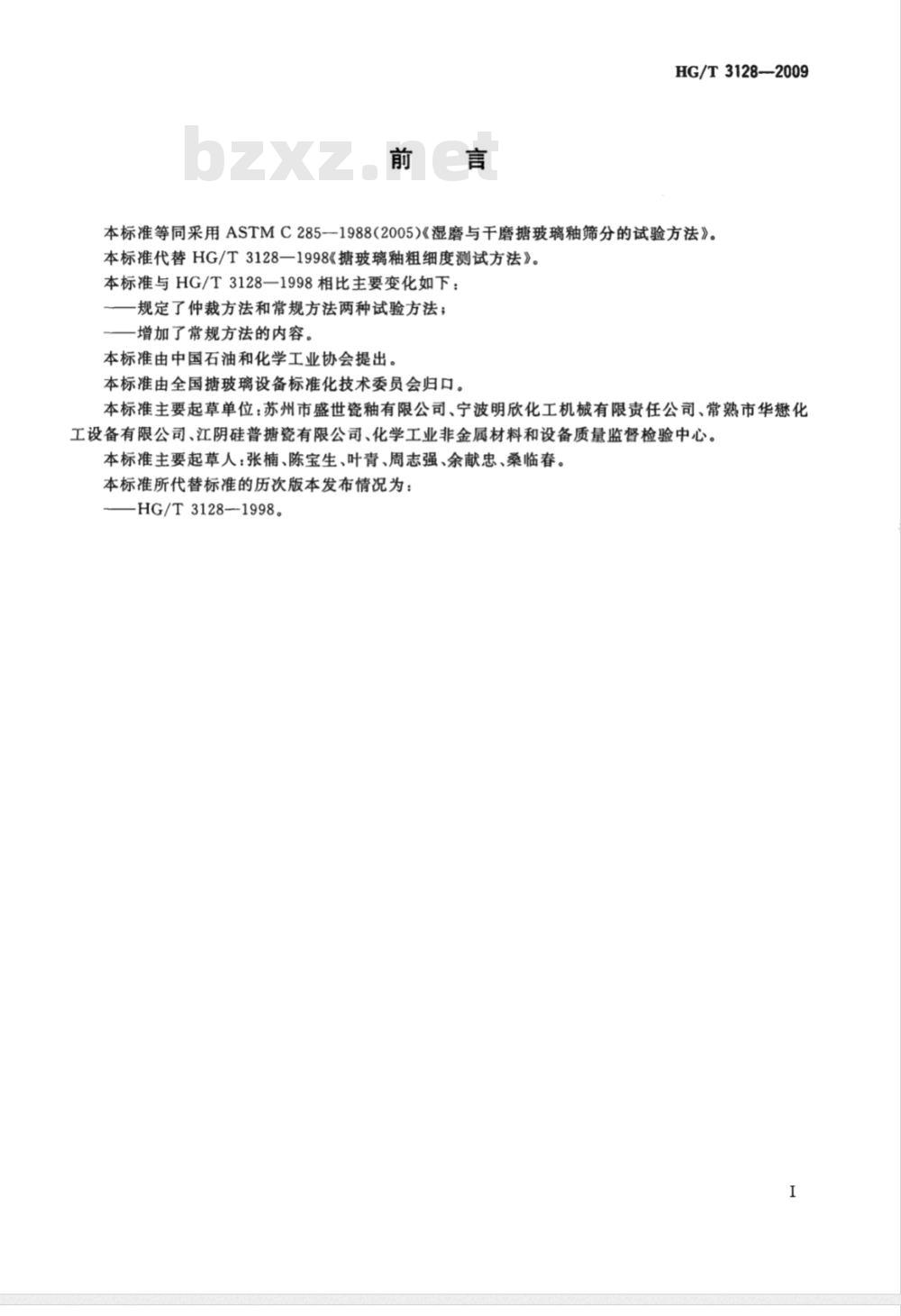

中华人民共和国工业和信息化部发布前言
HG/T3128—2009
本标准等同采用ASTMC285一1988(2005)《湿磨与干磨塘玻璃釉筛分的试验方法》。本标准代替HG/T31281998《糖玻璃釉粗细度测试方法》。本标准与HG/T3128—1998相比主要变化如下：规定了仲裁方法和常规方法两种试验方法；增加了常规方法的内容。
本标准由中国石油和化学工业协会提出。本标准由全国糖玻璃设备标准化技术委员会归口。本标准主要起草单位：苏州市盛世瓷釉有限公司、宁波明欣化工机械有限责任公司、常熟市华懋化工设备有限公司、江阴硅普糖瓷有限公司、化学工业非金属材料和设备质量监督检验中心。本标准主要起草人：张楠、陈宝生、叶青、周志强、余献忠、桑临春。本标准所代替标准的历次版本发布情况为：HG/T3128-1998。
1范围
糖玻璃釉粗细度测试方法
HG/T3128—2009
本标准规定了用40目（0.45mm）标准金属丝网筛和200目（0.075mm）或325目（0.045mm）标准金属丝网筛测定湿磨或干磨玻璃釉和喷涂在金属基体上的其他陶瓷釉粗细度的方法。本标准适用于糖玻璃釉粗细度的测定。本标准分两种测定方法：
方法A一一仲裁方法，从第4章到第9章，用于测试精度要求较高的仲裁方法。方法B一常规方法，从第10章到第14章，是为了满足企业生产过程控制的要求，是一种快速、简单的测定方法。这种简单方法的测试精度已证实完全满足使用要求。然而，这种简单的测试方法不推荐用于精度要求高的测试。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6003.1金属丝编织网试验筛（GB/T6003.1—1997,eqvISO3310-1：1990）3意义
糖玻璃釉的粗细度直接影响其诸多性能，如熔融温度、微裂纹、乳浊度、釉浆悬浮性及喷涂的难易程度。
4方法A——仲裁方法
4.1装置
4.1.1天平，量程500g，精确度0.1g。4.1.2标准金属丝网筛，符合GB/T6003.1规定。包括：40目（0.45mm）标准金属丝网筛，200目(0.075mm）标准金属丝网筛，325目（0.045mm）标准金属丝网筛。当100g干粉试样经200目标准金属丝网筛的筛余量少于2g时，就要选用325目标准金属丝网筛。推荐使用高度为203mm的标准金属丝网筛，这种高度的筛子是比较合适的，因为它可减小试样的飞溅损失，另外与市场上销售的机械振动机相配。所有用于测定的筛子应在开始使用时和使用50次后进行校准。40目标准金属丝网筛不需要校准。
4.1.3烘箱，温度可控制在120℃士2℃，可放入测试用的标准金属丝网筛。4.1.4机械拍振器（或机械振动筛），安装分样筛的机械振动装置，可使筛子产生横向和纵向运动，使样品随着振动而在筛子上保持连续运动。4.2试样
4.2.1湿磨糖玻璃釉
先用40目标准金属丝网筛将待测试样釉浆过筛，搅动试样使其悬浮均匀，称量一定质量的釉浆，在120℃烘干至恒重，再称量干釉粉的质量，以此来确定湿磨釉浆中的含液量。根据含液量计算并称取含100.0g干釉粉的湿釉浆试样两份。1
HG/T3128—2009

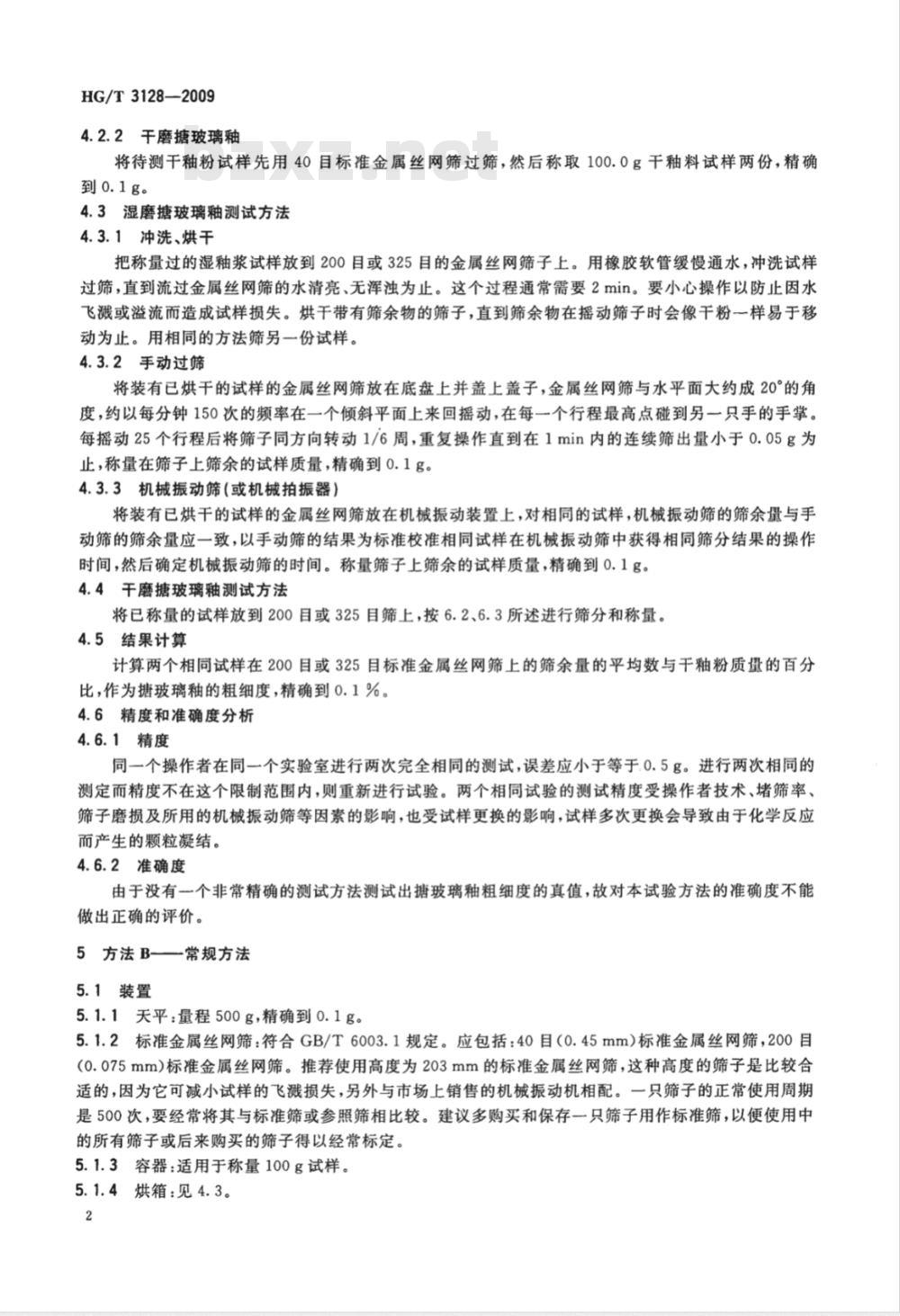

4.2.2干磨糖玻璃釉
将待测干釉粉试样先用40目标准金属丝网筛过筛，然后称取100.0g干釉料试样两份，精确到0.1g。
4.3湿磨糖玻璃釉测试方法
4.3.1冲洗、烘干
把称量过的湿釉浆试样放到200目或325目的金属丝网筛子上。用橡胶软管缓慢通水，冲洗试样过筛，直到流过金属丝网筛的水清亮、无浑浊为止。这个过程通常需要2min。要小心操作以防止因水飞溅或溢流而造成试样损失。烘干带有筛余物的筛子，直到筛余物在摇动筛子时会像干粉一样易于移动为止。用相同的方法筛另一份试样。4.3.2手动过筛
将装有已烘干的试样的金属丝网筛放在底盘上并盖上盖子，金属丝网筛与水平面大药成20°的角度，约以每分钟150次的频率在一个倾斜平面上来回摇动，在每一个行程最高点碰到另一只手的手掌。每摇动25个行程后将筛子同方向转动1/6周，重复操作直到在1min内的连续筛出量小于0.05g为止，称量在筛子上筛余的试样质量，精确到0.1g。4.3.3机械振动筛（或机械拍振器）将装有已烘于的试样的金属丝网筛放在机械振动装置上，对相同的试样，机械振动筛的筛余量与手动筛的筛余量应一致，以手动筛的结果为标准校准相同试样在机械振动筛中获得相同筛分结果的操作时间，然后确定机械振动筛的时间。称量筛子上筛余的试样质量，精确到0.1g。4.4干磨玻璃釉测试方法
将已称量的试样放到200目或325目筛上，按6.2、6.3所述进行筛分和称量。4.5结果计算
计算两个相同试样在200目或325目标准金属丝网筛上的筛余量的平均数与干釉粉质量的百分比，作为糖玻璃釉的粗细度，精确到0.1%。4.6精度和准确度分析
4.6.1精度
同一个操作者在同一个实验室进行两次完全相同的测试，误差应小于等于.0.5g。进行两次相同的测定而精度不在这个限制范围内，则重新进行试验。两个相同试验的测试精度受操作者技术、堵筛率、筛子磨损及所用的机械振动筛等因素的影响，也受试样更换的影响，试样多次更换会导致由于化学反应而产生的颗粒凝结。
4.6.2准确度
由于没有一个非常精确的测试方法测试出塘玻璃釉粗细度的真值，故对本试验方法的准确度不能做出正确的评价。
5方法B——常规方法
5.1装置
5.1.1天平：量程500g，精确到0.1g。5.1.2标准金属丝网筛：符合GB/T6003.1规定。应包括：40目（0.45mm）标准金属丝网筛，200目(0.075mm）标准金属丝网筛。推荐使用高度为203mm的标准金属丝网筛，这种高度的筛子是比较合适的，因为它可减小试样的飞溅损失，另外与市场上销售的机械振动机相配。一只筛子的正常使用周期是500次，要经常将其与标准筛或参照筛相比较。建议多购买和保存一只筛子用作标准筛，以便使用中的所有筛子或后来购买的筛子得以经常标定。5.1.3容器：适用于称量100g试样。5.1.4烘箱：见4.3。

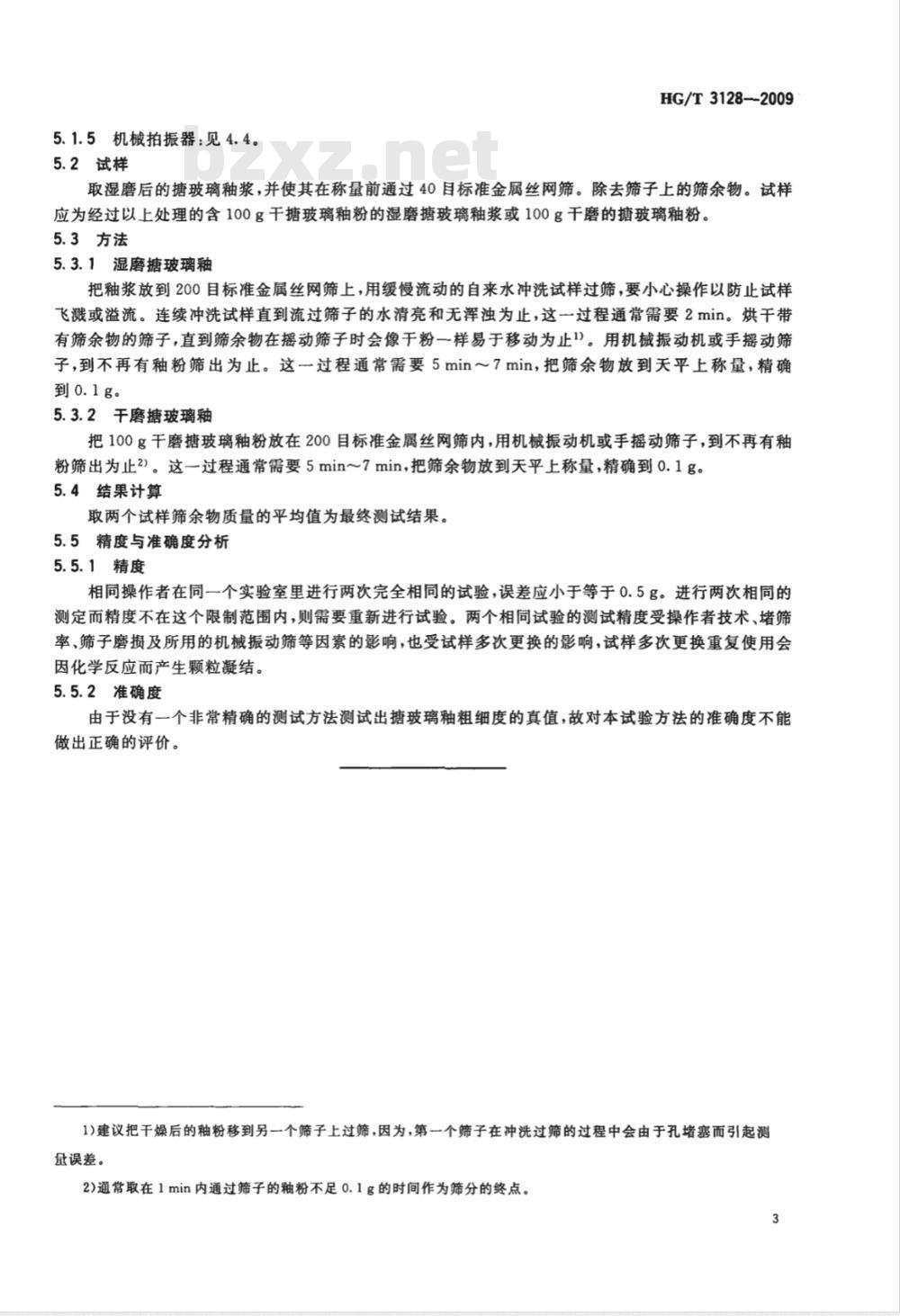

5.1.5机械拍振器：见4.4。
5.2试样
HG/T3128--2009
取湿磨后的塘玻璃釉浆，并使其在称量前通过40目标准金属丝网筛。除去筛子上的筛余物。试样应为经过以上处理的含100g干据玻璃釉粉的湿磨糖玻璃釉浆或100g干磨的据玻璃釉粉。5.3方法
5.3.1湿磨糖玻璃釉
把釉浆放到200目标准金属丝网筛上，用缓慢流动的自来水冲洗试样过筛，要小心操作以防止试样飞溅或溢流。连续冲洗试样直到流过筛子的水清亮和无浑浊为止，这一过程通常需要2min。烘干带有筛余物的筛子，直到筛余物在摇动筛子时会像干粉一样易于移动为止1）。用机械振动机或手摇动筛子，到不再有釉粉筛出为止。这一过程通常需要5min～7min，把筛余物放到天平上称量，精确到0.1g。
5.3.2干磨糖玻璃釉
把100g干磨糖玻璃釉粉放在200目标准金属丝网筛内，用机械振动机或手摇动筛子，到不再有釉粉筛出为止2)。这一过程通常需要5min～7min,把筛余物放到天平上称量，精确到0.1g。5.4结果计算
取两个试样筛余物质量的平均值为最终测试结果。5.5精度与准确度分析
5.5.1精度
相同操作者在同一个实验室里进行两次完全相同的试验，误差应小于等于0.5g。进行两次相同的测定而精度不在这个限制范围内，则需要重新进行试验。两个相同试验的测试精度受操作者技术、堵筛率、筛子磨损及所用的机械振动筛等因素的影响，也受试样多次更换的影响，试样多次更换重复使用会因化学反应而产生颗粒凝结。
5.5.2准确度
由于没有一个非常精确的测试方法测试出糖玻璃釉粗细度的真值，故对本试验方法的准确度不能做出正确的评价。
1)建议把干燥后的釉粉移到另一个筛子上过筛，因为，第一个筛子在冲洗过筛的过程中会由于孔堵塞而引起测量误差。
2)通常取在1min内通过筛子的釉粉不足0.1g的时间作为筛分的终点。3
中华人民共和国
化工行业标准
塘玻璃釉粗细度测试方法
HG/T3128—2009
出版发行：化学工业出版社wwW.bzxz.Net
（北京市东城区青年湖南街13号邮政编码100011)
北京云浩印刷有限责任公司印装880mm×1230mm1/16印张%字数7千字2010年6月北京第1版第1次印刷
书号：155025·0800
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//www.cip.com.cn600
凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
