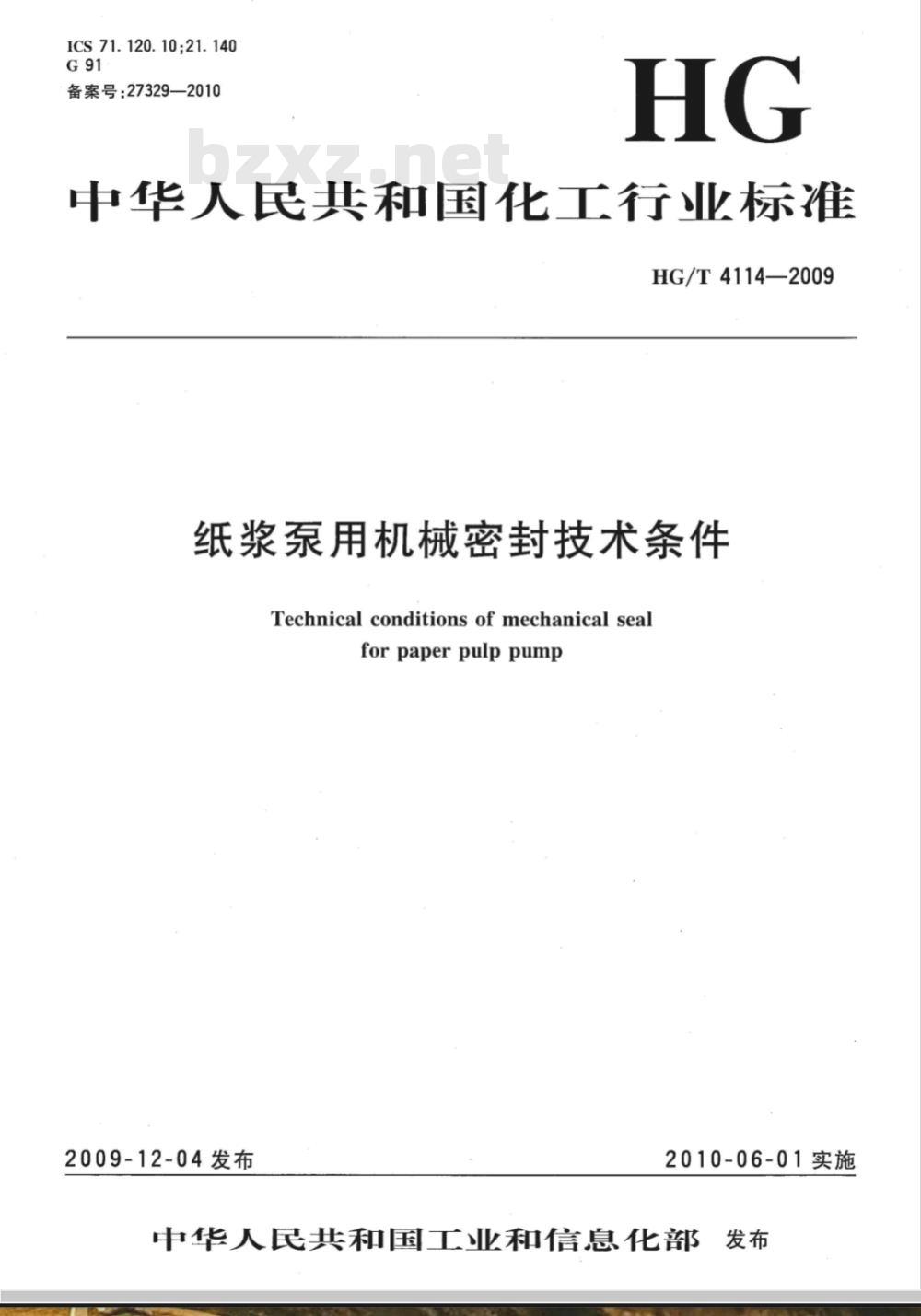

【化工行业标准(HG)】 纸浆泵用机械密封技术条件

ICS71.120.10;21.140
备案号：27329—2010
中华人民共和国化工行业标准
HG/T 4114—2009
纸浆泵用机械密封技术条件
Technicalconditions of mechanical sealforpaperpulppump
2009-12-04发布
2010-06-01实施

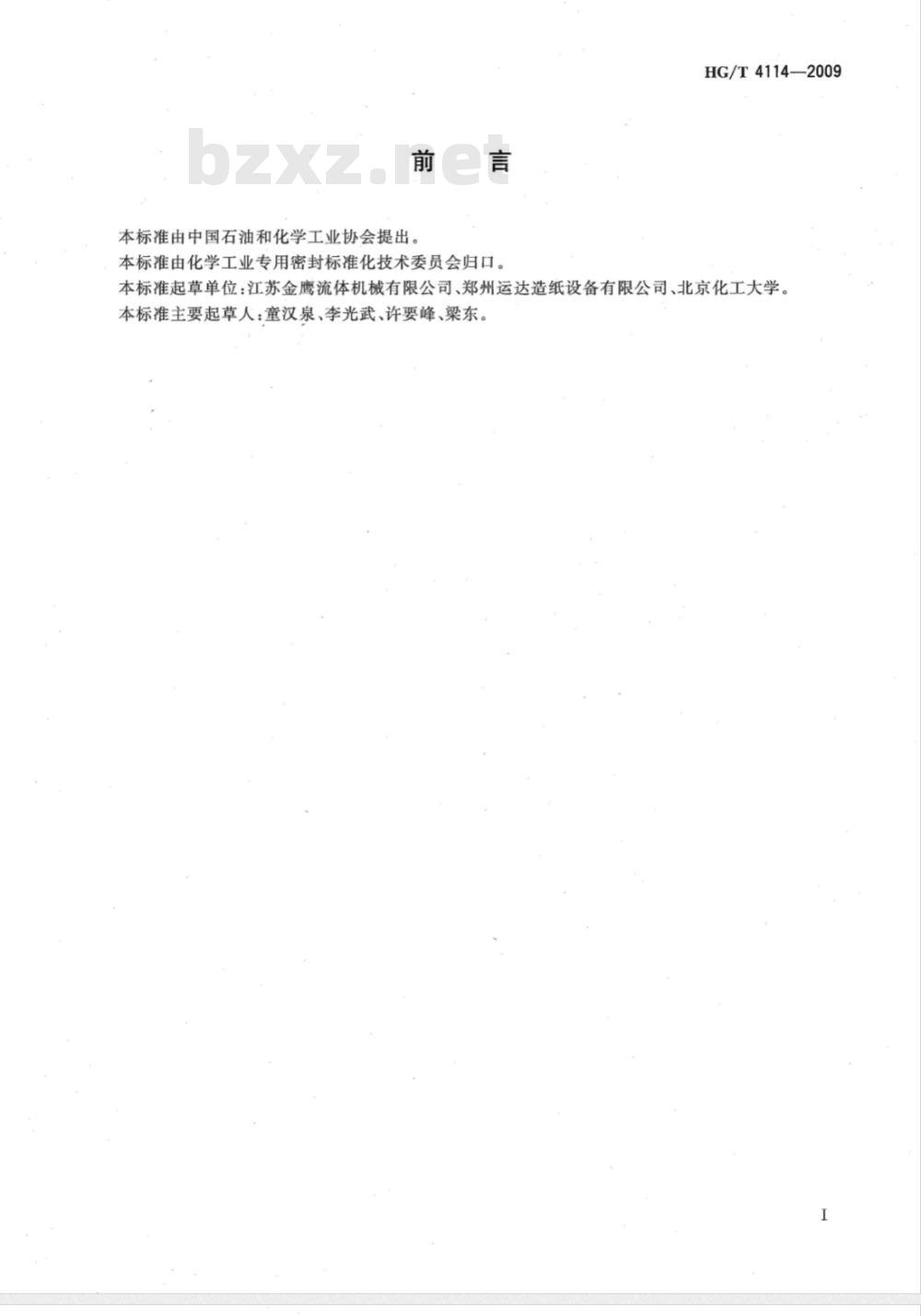

中华人民共和国工业和信息化部发布前言
本标准由中国石油和化学工业协会提出。本标准由化学工业专用密封标准化技术委员会归口。HG/T4114—2009
本标准起草单位：江苏金鹰流体机械有限公司、郑州运达造纸设备有限公司、北京化工大学本标准主要起草人：童汉泉、李光武、许要峰、梁东。1范围

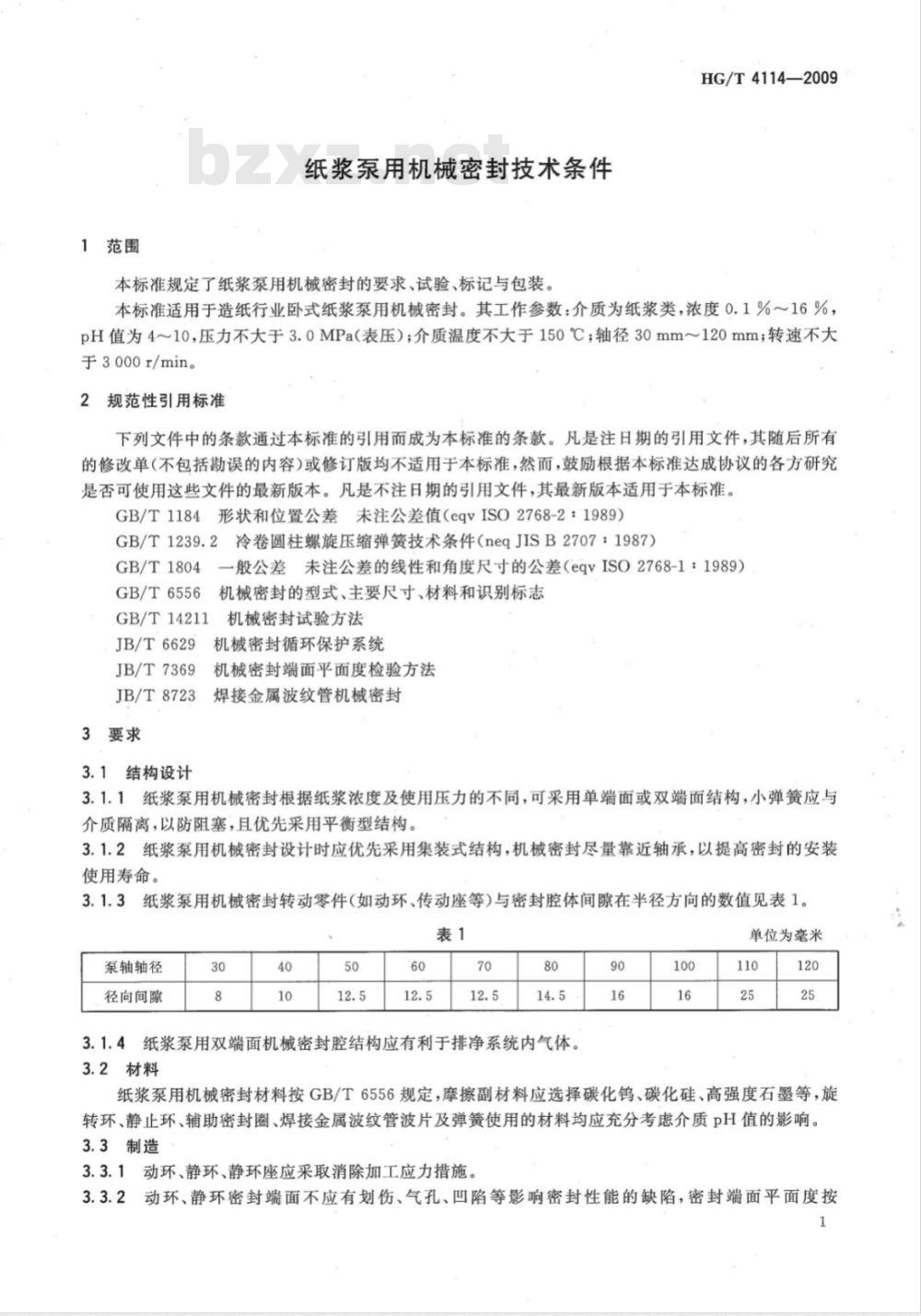

纸浆泵用机械密封技术条件
本标准规定了纸浆泵用机械密封的要求、试验、标记与包装。HG/T4114—2009
本标准适用于造纸行业卧式纸浆泵用机械密封。其工作参数：介质为纸浆类，浓度0.1%～16%，pH值为4~10，压力不大于3.0MPa（表压）；介质温度不大于150℃；轴径30mm~120mm；转速不大于3000r/min。
2规范性引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1184形状和位置公差未注公差值（eqvISO2768-2：1989）冷卷圆柱螺旋压缩弹簧技术条件（negJISB2707：1987）GB/T1239.2
GB/T1804
GB/T6556
一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）机械密封的型式、主要尺寸、材料和识别标志GB/T14211
机械密封试验方法
JB/T6629
JB/T7369
JB/T8723
3要求
3.1结构设计
机械密封循环保护系统
机械密封端面平面度检验方法
焊接金属波纹管机械密封
3.1.1纸浆泵用机械密封根据纸浆浓度及使用压力的不同，可采用单端面或双端面结构，小弹簧应与介质隔离，以防阻塞，且优先采用平衡型结构。3.1.2纸浆泵用机械密封设计时应优先采用集装式结构，机械密封尽量靠近轴承，以提高密封的安装使用寿命。
3.1.3纸浆泵用机械密封转动零件（如动环、传动座等)与密封腔体间隙在半径方向的数值见表1。表1
泵轴轴径
径向间隙
纸浆泵用双端面机械密封腔结构应有利于排净系统内气体。3.1.4
3.2材料
单位为毫米
纸浆泵用机械密封材料按GB/T6556规定，摩擦副材料应选择碳化钨、碳化硅、高强度石墨等，旋转环、静止环、辅助密封圈、焊接金属波纹管波片及弹簧使用的材料均应充分考虑介质pH值的影响。3.3制造
3.3.1动环、静环、静环座应采取消除加工应力措施。3.3.2动环、静环密封端面不应有划伤、气孔、凹陷等影响密封性能的缺陷，密封端面平面度按1
HG/T4114—2009

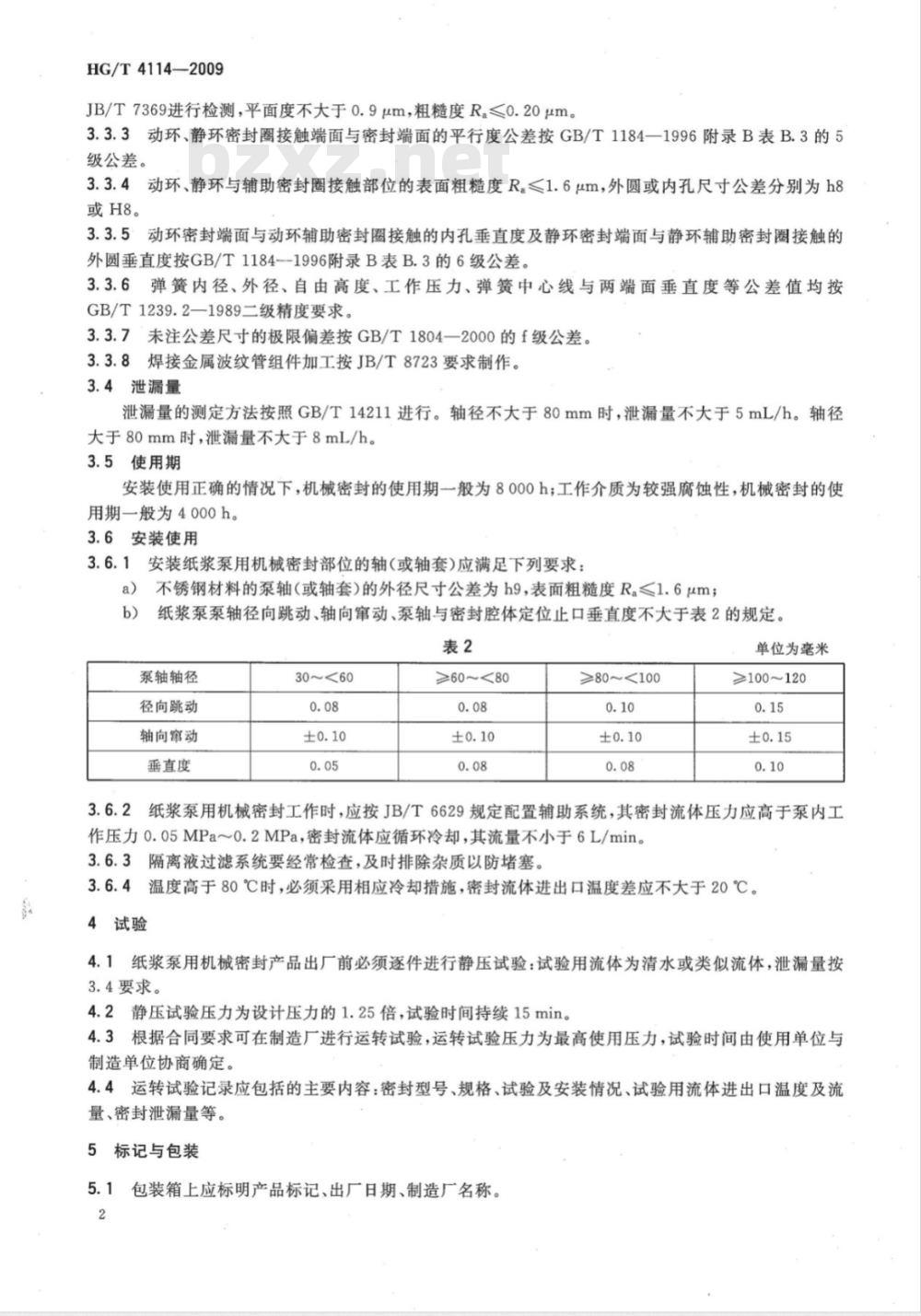

JB/T7369进行检测，平面度不大于0.9μm，粗糙度R<0.20μm。3.3.3动环、静环密封圈接触端面与密封端面的平行度公差按GB/T1184一1996附录B表B.3的5级公差。
3.3.4动环、静环与辅助密封圈接触部位的表面粗糙度R<1.6μm，外圆或内孔尺寸公差分别为h8或H8。
3.3.5动环密封端面与动环辅助密封圈接触的内孔垂直度及静环密封端面与静环辅助密封圈接触的外圆垂直度按GB/T1184--1996附录B表B.3的6级公差。3.3.6弹簧内径、外径、自由高度、工作压力、弹簧中心线与两端面垂直度等公差值均按GB/T1239.2—1989二级精度要求。3.3.7未注公差尺寸的极限偏差按GB/T1804一2000的f级公差。3.3.8焊接金属波纹管组件加工按JB/T8723要求制作。3.4泄漏量
泄漏量的测定方法按照GB/T14211进行。轴径不大于80mm时，泄漏量不大于5mL/h。轴径大于80mm时，泄漏量不大于8mL/h。3.5使用期
安装使用正确的情况下，机械密封的使用期一般为8000h；工作介质为较强腐蚀性，机械密封的使用期一般为4000h。
3.6安装使用
3.6.1安装纸浆泵用机械密封部位的轴(或轴套)应满足下列要求：a）不锈钢材料的泵轴（或轴套)的外径尺寸公差为h9，表面粗糙度Ra≤1.6μm；b）纸浆泵泵轴径向跳动、轴向窜动、泵轴与密封腔体定位止口垂直度不大于表2的规定。表2
泵轴轴径
径向跳动
轴向窜动
垂直度
30～<60
≥60~<80
≥80~<100
单位为毫米
≥100~120
纸浆泵用机械密封工作时，应按JB/T6629规定配置辅助系统，其密封流体压力应高于泵内工3.6.2
作压力0.05MPa～0.2MPa，密封流体应循环冷却，其流量不小于6L/min。3.6.3隔离液过滤系统要经常检查，及时排除杂质以防堵塞。3.6.4温度高于80℃时，必须采用相应冷却措施，密封流体进出口温度差应不大于20℃。4试验
4.1纸浆泵用机械密封产品出厂前必须逐件进行静压试验：试验用流体为清水或类似流体，泄漏量按3.4要求。
4.2静压试验压力为设计压力的1.25倍，试验时间持续15min。4.3根据合同要求可在制造厂进行运转试验，运转试验压力为最高使用压力，试验时间由使用单位与制造单位协商确定。
4.4运转试验记录应包括的主要内容：密封型号、规格、试验及安装情况、试验用流体进出口温度及流量、密封泄漏量等。免费标准bzxz.net
5标记与包装
包装箱上应标明产品标记、出厂日期、制造厂名称。2

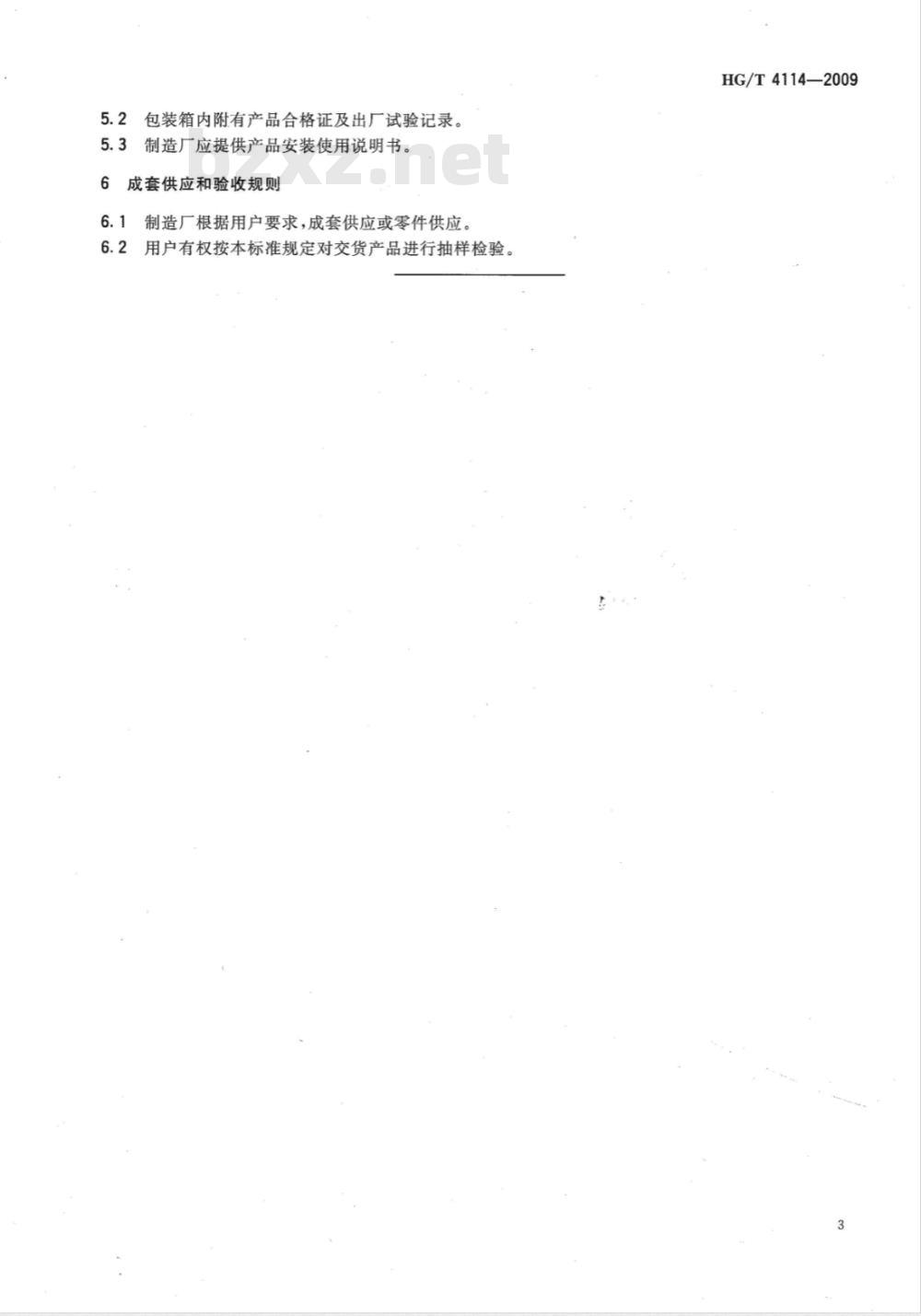

5.2包装箱内附有产品合格证及出厂试验记录。5.3制造厂应提供产品安装使用说明书。6成套供应和验收规则
制造厂根据用户要求，成套供应或零件供应。6.2用户有权按本标准规定对交货产品进行抽样检验。HG/T4114—2009
