【机械行业标准(JB)】 镶齿三面刃铣刀

ICS25.100.20
(高清正版)JBT 7953-2010镶齿三面刃铣刀标准备案号：286872010

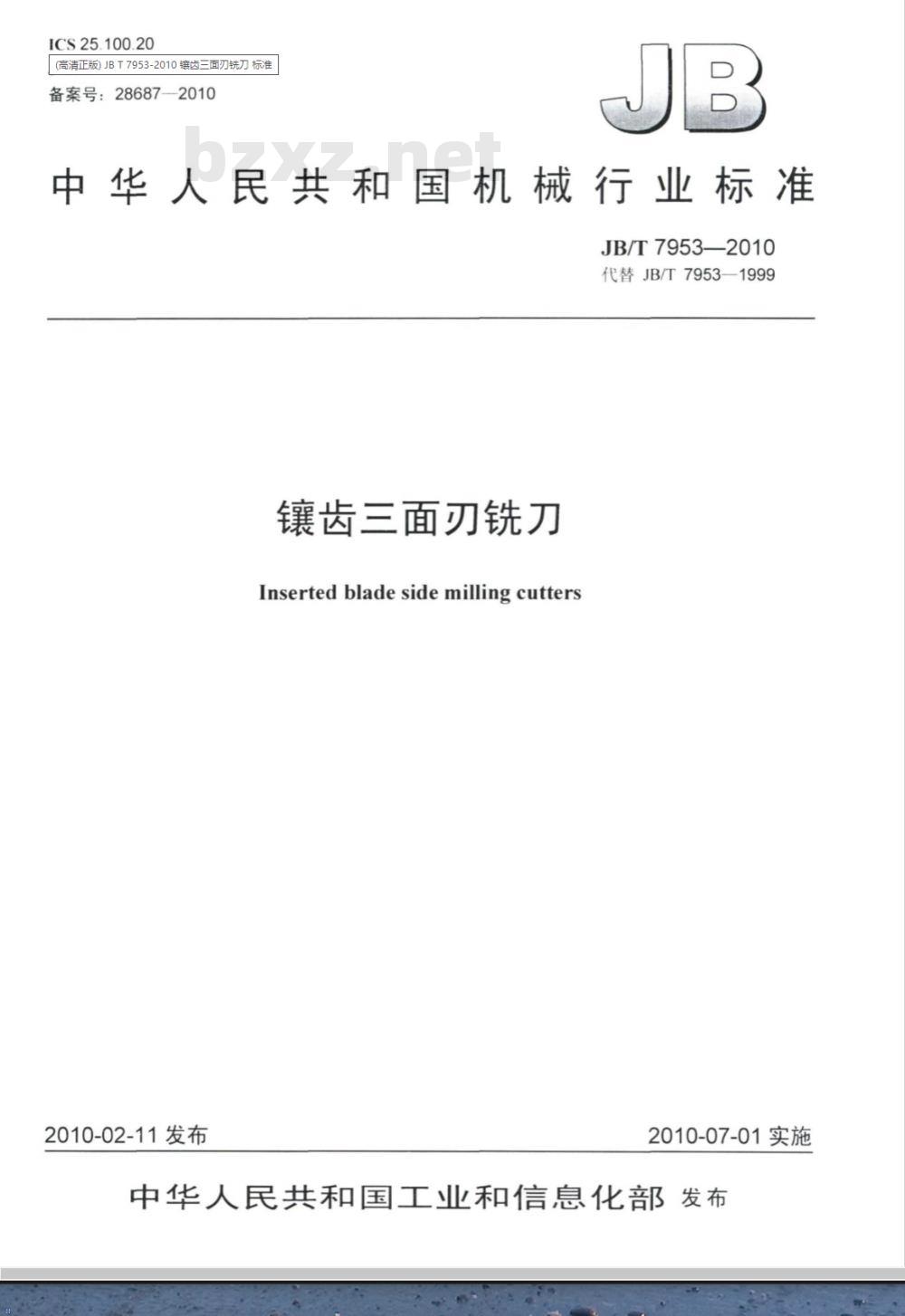

中华人民共和国机械行业标准
JB/T7953—2010
代替JB/T7953—1999
镶齿三面刃铣刀
Insertedbladesidemillingcutters2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

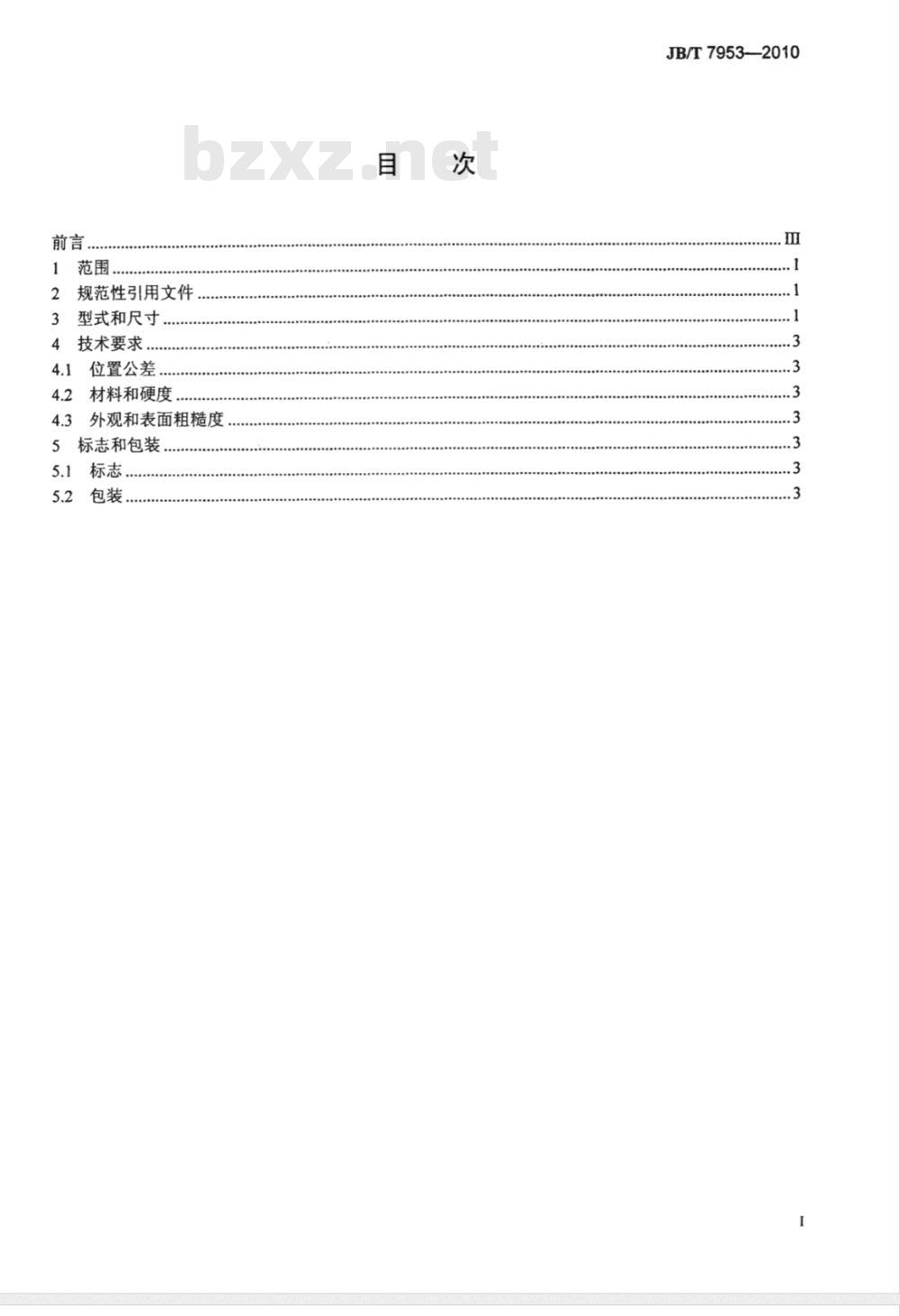

规范性引用文件
型式和尺寸.
技术要求.…
4.1位置公差
4.2材料和硬度
4.3外观和表面粗糙度
5标志和包装
5.1标志，
JB/T7953—2010

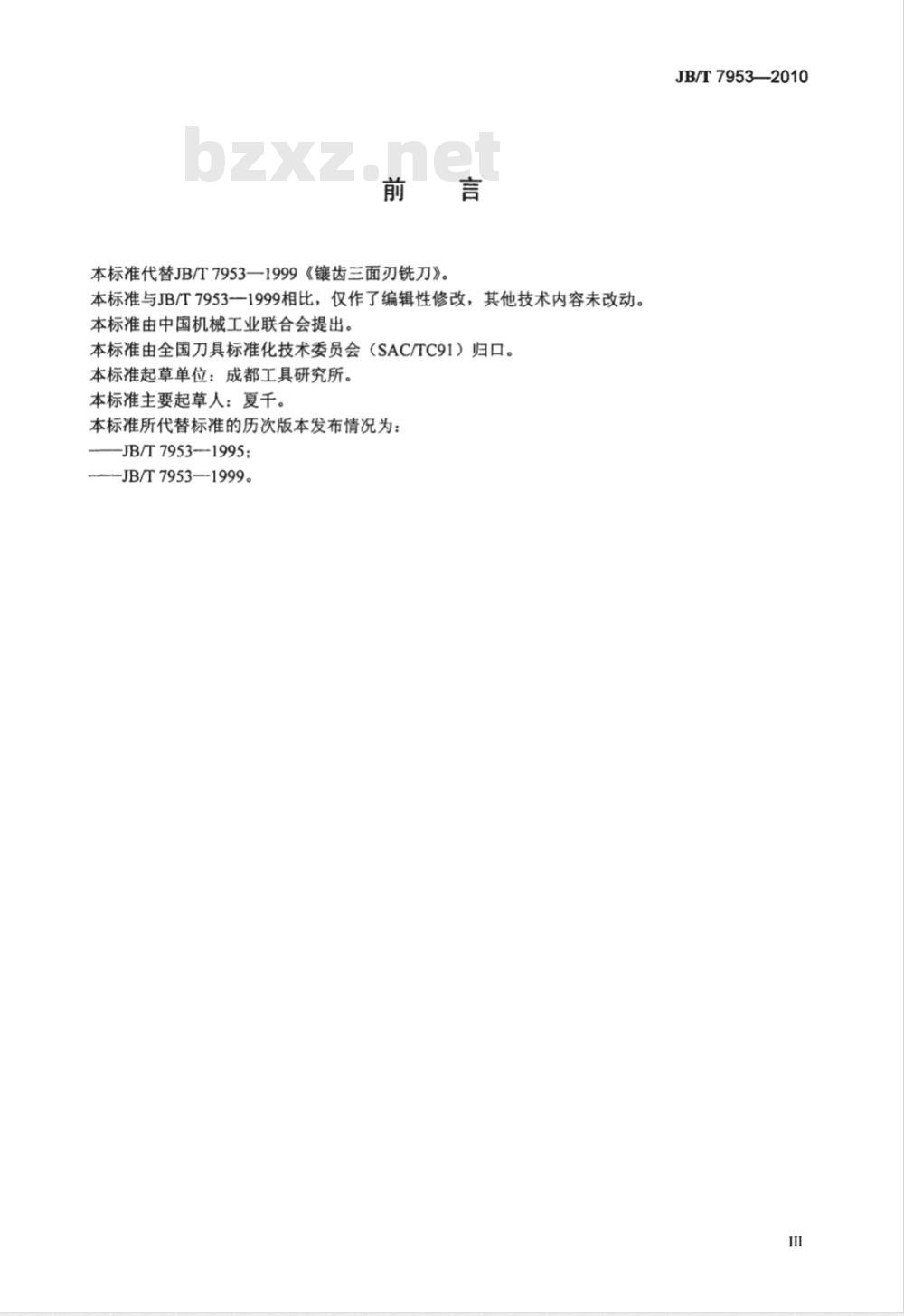

本标准代替JB/T7953一1999《镶齿三面刃铣刀》。本标准与JB/T7953一1999相比，仅作了编辑性修改，其他技术内容未改动。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会会（SAC/TC91）归口。
本标准起草单位：成都工具研究所。本标准主要起草人：夏千。
本标准所代替标准的历次版本发布情况为：-JB/T7953-1995;
—JB/T7953—1999。
JB/T7953—2010

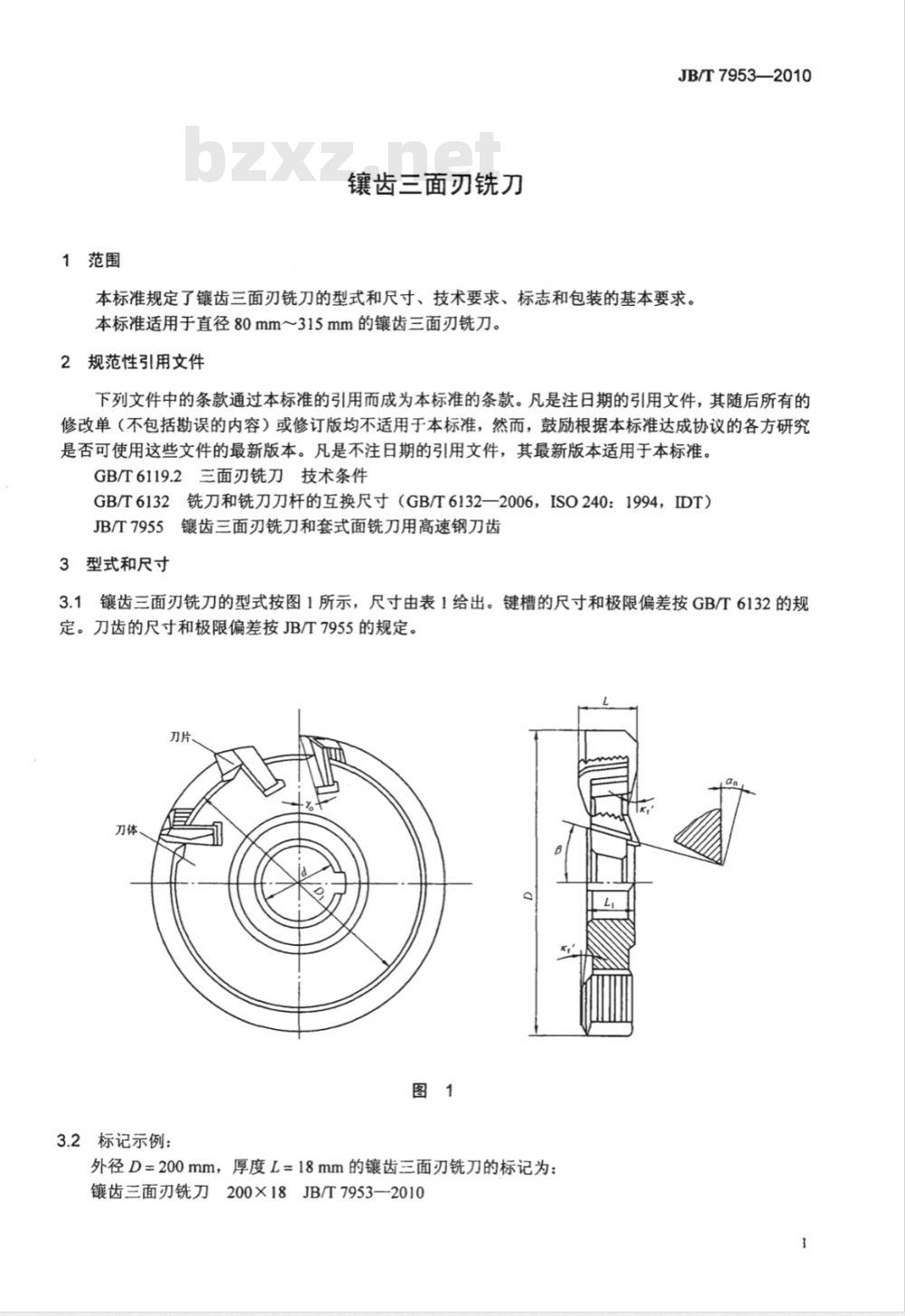

1范围
镶齿三面刃铣刀
JB/T7953—2010
本标准规定了镶齿三面刃铣刀的型式和尺寸、技术要求、标志和包装的基本要求。本标准适用于直径80mm～315mm的镶齿三面刃铣刀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6119.2三面刃铣刀技术条件GB/T6132铣刀和铣刀刀杆的互换尺寸（GB/T6132—2006，ISO240：1994，DT）JB/T7955镶齿三面刃铣刀和套式面铣刀用高速钢刀齿3型式和尺寸

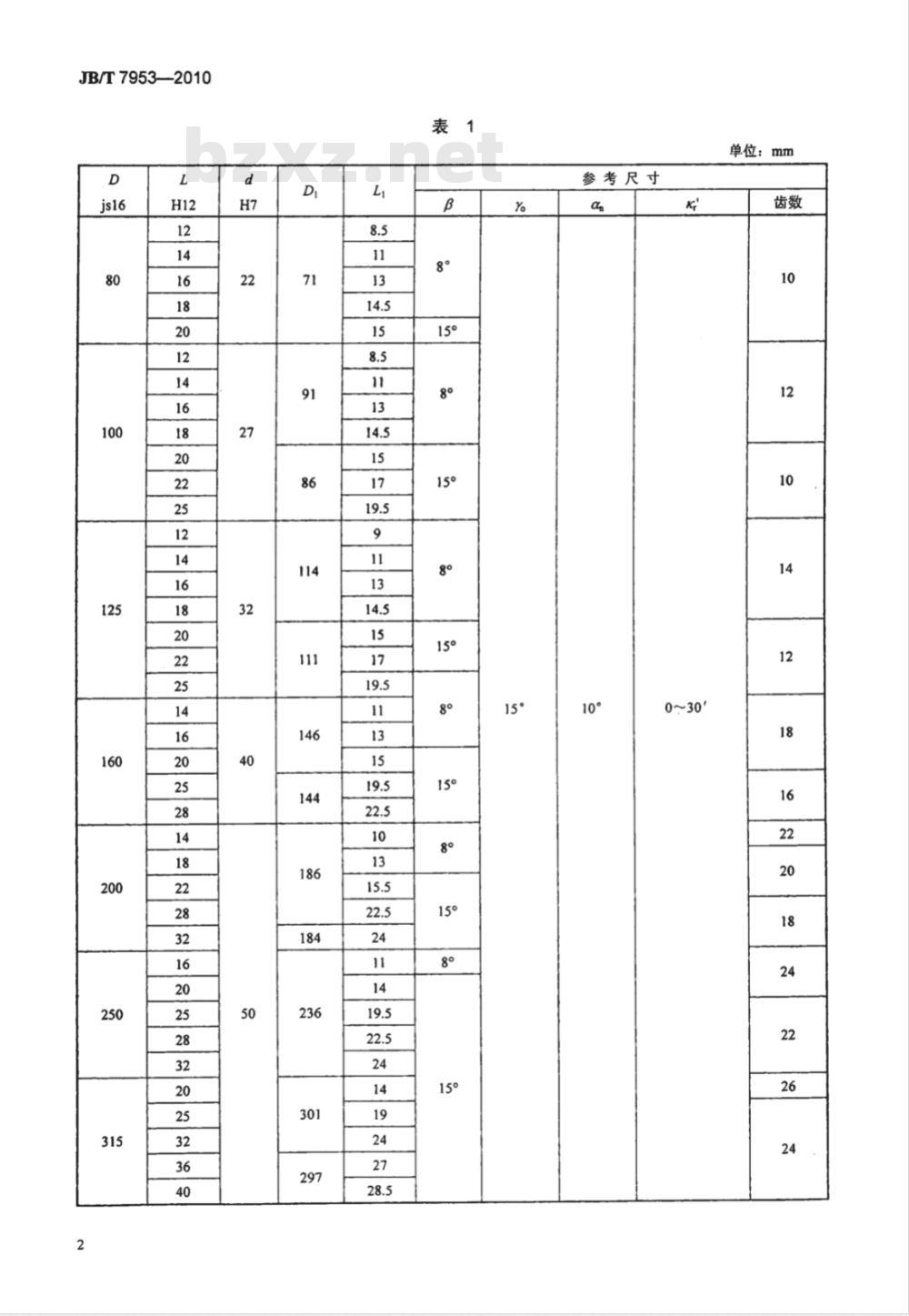

3.1镶齿三面刃铣刀的型式按图1所示，尺寸由表1给出。键槽的尺寸和极限偏差按GB/T6132的规定。刀齿的尺寸和极限偏差按JB/T7955的规定。刀片
3.2标记示例：
外径D=200mm，厚度L=18mm的镶齿三面刃铣刀的标记为：镶齿三面刃铣刀200×18JB/T7953—2010JB/T7953—2010
参考尺寸
单位：mm
4技术要求
位置公差
JB/T7953-—2010
镶齿三面刃铣刀位置公差由表2给出，圆跳动的检测方法按GB/T6119.2的规定。表2
单位：mm
圆周刃对内孔轴线的径向圆跳动端刃对内孔轴线的端面圆跳动
4.2材料和硬度
相邻齿
相邻齿wwW.bzxz.Net
D≤100
4.2.1铣刀刀齿用W6Mo5Cr4V2或其他同等性能的高速钢制造，公差
100160硬度为63HRC～66HRC。
4.2.2铣刀刀体用40Cr或其他同等性能的钢材制造，硬度不低于30HRC。4.3外观和表面粗糙度
4.3.1镶齿三面刃铣刀不应有裂纹，切削刃应锋利，不应有钝口、崩刃以及磨削烧伤等影响使用性能的缺陷。
镶齿三面刃铣刀表面粗糙度的上限值由表3中给出。表3
单位：μm
前面和后面
内孔表面
刀齿两侧隙面和两支承端面
5标志和包装
5.1标志
5.1.1产品上应标志：
a）制造厂或销售商商标；
b）外径和厚度；
c）刀齿材料代号或牌号。
5.1.2包装盒上应标志：
a）制造厂或销售商名称、地址、商标；b）产品名称、外径和厚度、标准编号：c）刀齿材料代号或牌号；
d）件数；
e）制造年月。
5.2包装
表面粗糙度
镶齿三面刃铣刀包装前应进行防锈处理。包装必须牢靠，防止运输过程中的损伤。华人
机械行业标准
镶齿三面刃铣刀
JB/T7953-—2010
机械1业出版社出版发行
北京市白万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·11千字2010年7月第1版第1次印刷
定价：10.00元
书号：15111·9807
网址：http：//www.cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
