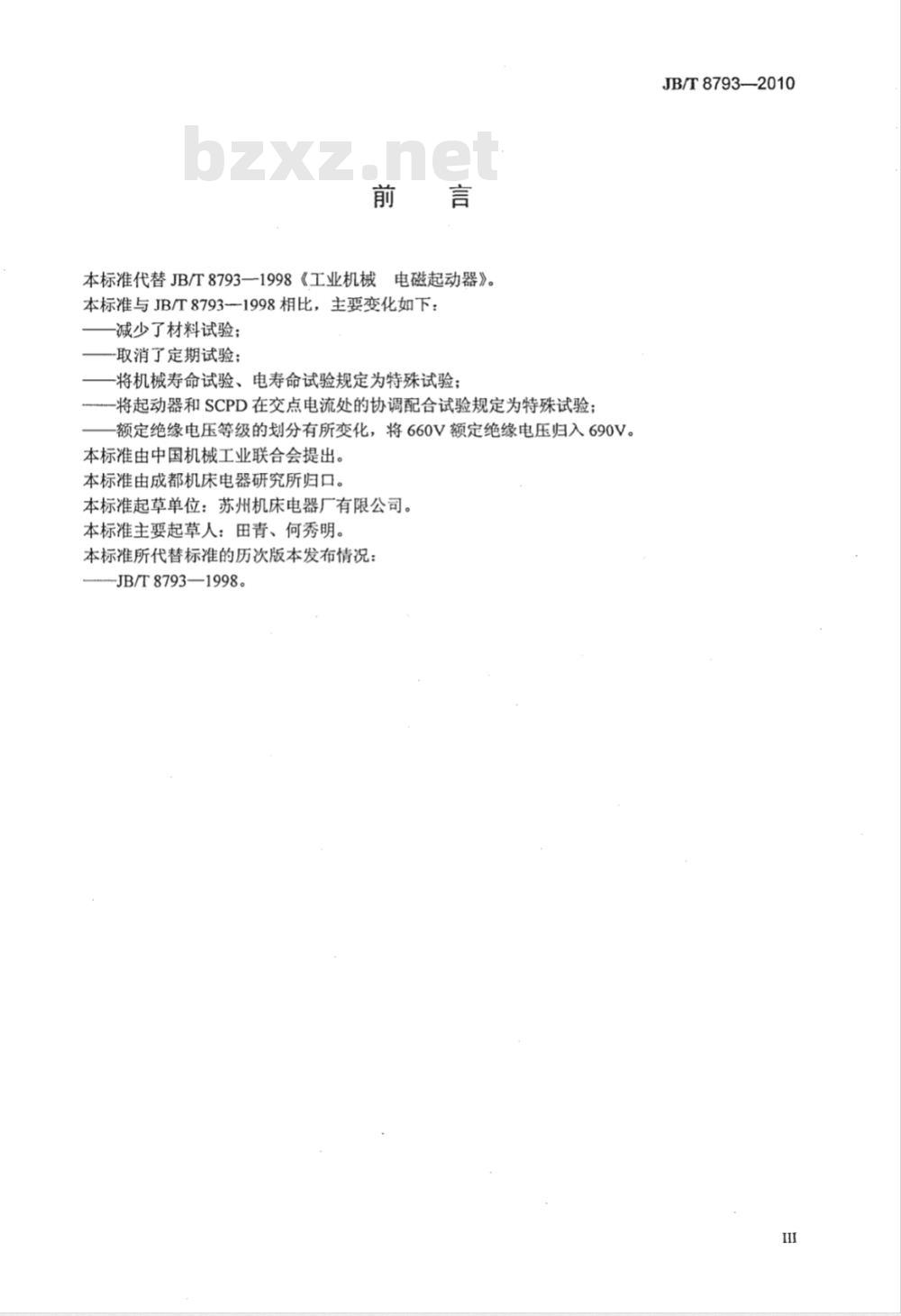

本标准代替JB/T8793一1998《工业机械电磁起动器》。本标准与JB/T87931998相比，主要变化如下：减少了材料试验；
-取消了定期试验；
-将机械寿命试验、电寿命试验规定为特殊试验：将起动器和SCPD在交点电流处的协调配合试验规定为特殊试验；额定绝缘电压等级的划分有所变化，将660V额定绝缘电压归入690V。本标准由中国机械工业联合会提出。本标准由成都机床电器研究所归口。本标准起草单位：苏州机床电器厂有限公司。本标准主要起草人：田青、何秀明。本标准所代替标准的历次版本发布情况：JB/T8793—1998。
JB/T8793—2010

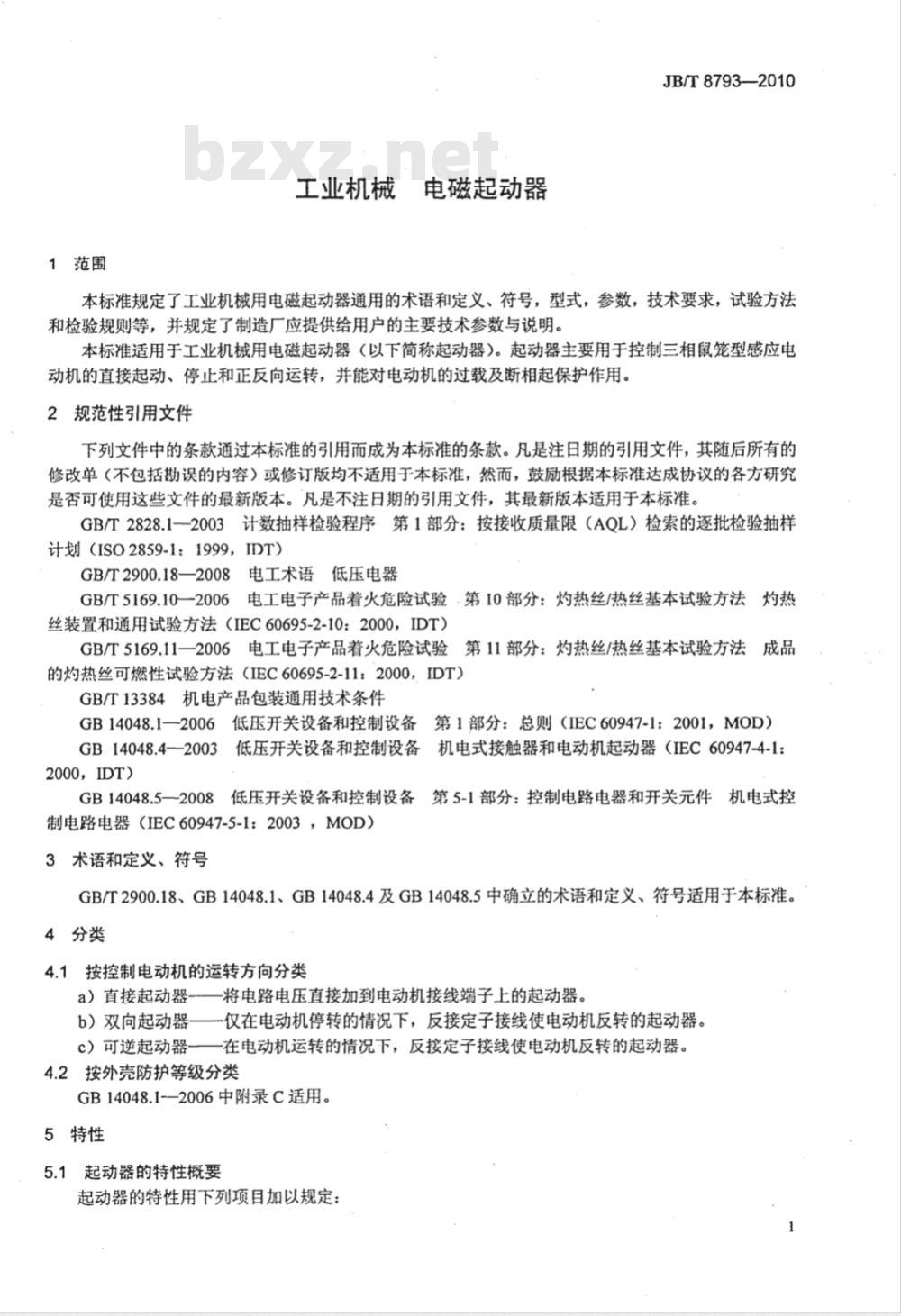

1范围
电磁起动器
工业机械
JB/T8793—2010
本标准规定了工业机械用电磁起动器通用的术语和定义、符号，型式，参数，技术要求，试验方法和检验规则等，并规定了制造厂应提供给用户的主要技术参数与说明。本标准适用于工业机械用电磁起动器（以下简称起动器）。起动器主要用于控制三相鼠笼型感应电动机的直接起动、停止和正反向运转，并能对电动机的过载及断相起保护作用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT）GB/T2900.18—2008电工术语低压电器GB/T5169.10一2006电工电子产品着火危险试验·第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法（IEC60695-2-10：2000，IDT）GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（IEC60695-2-11：2000，IDT）GB/T13384机电产品包装通用技术条件GB14048.1一2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）GB14048.4—2003
2000，IDT）
低压开关设备和控制设备机电式接触器和电动机起动器（IEC60947-4-1：GB14048.5一2008低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器（IEC60947-5-1：2003，MOD）3术语和定义、符号
GB/T2900.18、GB14048.1、GB14048.4及GB14048.5中确立的术语和定义、符号适用于本标准。4分类
4.1按控制电动机的运转方向分类a）直接起动器-一将电路电压直接加到电动机接线端子上的起动器。b）双向起动器一-仅在电动机停转的情况下，反接定子接线使电动机反转的起动器。c）可逆起动器一一在电动机运转的情况下，反接定子接线使电动机反转的起动器。4.2按外壳防护等级分类
GB14048.1~-2006中附录C适用。5特性
5.1起动器的特性概要
起动器的特性用下列项目加以规定：JB/T8793—2010
a）起动器的型式（见5.2)；
b）主电路的额定值和极限值（见5.3)；c）使用类别（见5.4）
d）控制电路（见5.5)；
e）辅助电路（见5.6)；
f）保护继电器的型式和特性（见5.7)；g）与短路保护电器的协调配合（见5.8)。5.2起动器的型式
a）控制方式为非自动式（手操作或按钮操作)。b）操作方式为电磁操作。
c）起动器由交流接触器、热过载继电器或电子式热过载继电器及起动、停止按钮加外壳组成。5.3主电路的额定值和极限值
5.3.1额定电压
5.3.1.1额定绝缘电压（U）
起动器的额定绝缘电压U为AC690V。5.3.1.2额定工作电压（U）
起动器的额定工作电压U.为AC380V、AC660V。5.3.1.3额定冲击耐受电压（Uimp）起动器的额定冲击耐受电压Uimp为8kV。5.3.2电流或功率
5.3.2.1约定自由空气发热电流（Im）GB14048.1—2006中4.3.2.1适用。5.3.2.2约定封闭发热电流（Ite）GB14048.1—2006中4.3.2.2适用。5.3.2.3额定工作电流（I）或额定工作功率起动器的额定工作电流是在考虑到额定工作电压、约定自由空气发热电流或约定封闭发热电流、热过载继电器额定电流、额定频率、额定工作制、使用类别和外壳防护型式的情况下，由制造厂规定的。对于直接通断单台电动机的起动器，在考虑到额定工作电压的条件下，额定工作电流可用起动器规定配用的电动机的最大额定输出功率来代替或补充，制造厂应提供电动机额定功率与电流之间的关系。5.3.3额定频率
交流50Hz或50Hz/60Hz。
5.3.4额定工作制
a）八小时工作制（连续工作制)。b）不间断工作制。
c）.断续周期工作制或断续工作制：负载因数为40%，每小时操作循环次数（操作频率）为305.3.5正常负载和过载特性
GB14048.1—2006中4.3.5适用，并补充如下要求。5.3.5.1额定接通能力和额定分断能力当起动器按8.2.4.1的要求操作时，额定接通能力和额定分断能力才有效。5.3.5.2约定操作性能
使用类别为AC-3及AC-4下的约定操作性能由8.2.4.2中规定的接通和分断操作确定。5.3.5.3起动器的起动和停止特性GB14048.4—2003中的5.3.5.5适用。2
5.4使用类别
5.4.1主电路使用类别
JB/T.8793—2010
起动器主电路的使用类别主要为AC-3，也能适当降低控制容量用于AC-4使用类别。5.4.2辅助电路的使用类别
辅助电路的使用类别为AC-15。
5.5控制电路
起动器额定控制电源电压U为：AC24V、36V、48V、110V、127V、220V、380V。注：其他电压值由制造厂与用户协商。5.6辅助电路
辅助电路的额定绝缘电压U为AC690V，额定工作电压U.为AC380V。辅助电路的额定工作电流、约定自由空气发热电流和约定封闭发热电流等由具体产品标准规定。5.7保护继电器的型式和特性
5.7.1特性概要
继电器特性规定如下：
a）继电器的型式（见5.7.2)；
b）特性量（见5.7.3)；
c）热过载继电器的标志和电流整定值（见5.7.4)；d）热过载继电器的时间-电流特性（见5.7.5)；e）周围空气温度的影响（见5.7.6)。5.7.2继电器的型式
a）热过载继电器。
b）电子式热过载继电器。
5.7.3特性量
a）热过载继电器的标志和电流整定值（见5.7.4)。b）热过载继电器的时间-电流特性（见5.7.5)。5.7.4热过载继电器的标志和电流整定值GB14048.4—2003中的5.7.4适用。5.7.5热过载继电器的时间-电流特性GB14048.4——2003中的5.7.5适用。5.7.6周围空气温度的影响
GB14048.4—2003中的5.7.6适用。5.8与短路保护电器（SCPD）的协调配合起动器与SCPD的协调配合是由SCPD的型式、额定值和特性值表示其特性的。SCPD提供了其与起动器之间超过交点电流的过电流保护及短路的适当保护。5.9通断操作过电压
通断操作过电压是起动器在接通和分断操作中所引起的过电压最大值，该值应不超过额定冲击耐受电压值。
6产品的有关资料
6.1资料内容
制造厂应规定下列有关资料：
起动器的铭牌上至少应包括以下a）～e）项内容，其余项目可标志在有关的部件上，标志应不易磨灭和易于识别：
JB/T8793—2010
a）制造厂厂名或商标；
b）起动器名称、型号或系列号：c）起动器符合的标准编号：
d）额定工作电压；
e）额定工作电压下的使用类别和额定工作电流（或额定工作功率）；f）外壳防护等级；
g）额定绝缘电压；
h）额定频率；
i）额定控制电源电压（U）和频率（吸引线圈）；j）制造年月或编号；
k）热过载继电器整定电流调节范围；1）其他有关数据、资料和标志。起动器还应标志以下数据（如适用的话），且在安装后是易见的：合格标记和认证标志；
操动器的运动方向；
一操动器位置标记。
6.2安装、操作和维修说明
制造厂应向用户提供介绍产品主要性能的使用说明书。说明书中应规定起动器在运行期间和出现故障后的安装、操作和维修条件及其他注意事项6.3包装
6.3.1包装盒（内包装）
包装盒标志应包括下列内容：
a）制造厂厂名或商标；
b）起动器名称、型号或系列号；c）额定控制电源电压和频率；
d）热过载继电器整定电流调节范围。6.3.2包装箱（外包装）
起动器包装箱应紧固，并且具有防潮、防尘能力，适合运输要求。箱内应有装箱单、使用说明书等。每箱毛重应不超过50kg。包装箱外壁应有明显而持久的标志，其内容包括：a）制造厂厂名、地址或商标；
b）起动器名称、型号和控制电源电压；c）热过载继电器整定电流调节范围；d）包装箱的“长×宽×高”及毛重；e）产品数量；
f）出厂日期；
g）收货单位名称和地址：
h）标志“易碎物品”、“怕雨”、“向上”等字样或标志。其他要求还应符合GB/T13384的规定。7正常使用、安装和运输条件
7.1正常使用条件
7.1.1周围空气温度
周围空气温度上限为40℃，且其24h内的平均温度值不超过35℃。4
周围空气温度下限为-5℃。
7.1.2海拔
安装地点的海拔不超过2000m。
7.1.3大气条件
7.1.3.1湿度
JB/T8793—2010
最高温度为40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度。例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施。7.1.3.2污染等级
起动器周围微观环境污染等级为“污染等级3”。7.2安装条件
7.2.1般要求
正常安装条件应根据制造厂的使用说明书安装，对安装方位有规定或电器性能受安装条件有显著影响的起动器，应在产品标准和技术文件中明确规定安装条件。7.2.2安装类别
起动器的安装类别为“安装类别II”。7.2.3安装尺寸
起动器的外形及安装尺寸应符合产品标准或经规定程序批准的产品图样。7.3运输和储存条件
如果起动器的运输和储存条件不同于7.1中规定的条件，制造厂和用户应达成一个特殊协议。除非另有规定，下列温度范围适用于运输储存：-25℃～55℃，短时间内（24h内）可达70℃。8结构和性能要求
8.1结构要求
起动器应设计成能耐受安装和正常使用时所产生的应力，并应满足有关的试验要求。8.1.1材料
起动器绝缘材料部件应具有耐非正常热和火的能力。起动器材料的验证试验可按下述适当的方式进行：
a）在起动器上；
b）在起动器的部件上；
c）在具有适当横截面积的相同材料的试品上。如果具有相同截面积的同一种材料已满足9.2.1规定的试验要求，则可不必重复进行该项试验。8.1.2载流部件及其连接
GB14048.1--2006中7.1.2适用。8.1.3电气间隙和爬电距离
起动器电气间隙和爬电距离的最小值见GB14048.1一2006中表13和表15。8.1.4操动器
带起动、停止按钮的起动器，起动、停止按钮均应为绝缘材料制成，起动按钮为白色，停止按钮为黑色；并有起动为“”，停止为“○”标志。8.1.5接线端子
8.1.5.1结构要求
接线端子的结构应保证良好的电接触和预期的载流能力，其所有接触部件和载流部件均应由导电金属制成，并应有足够的机械强度。接线端子的结构应能在适当的接触面间压紧导线，而又不会损伤导线和端子，并确保持久地维持必5
JB/T8793—2010
要的接触压力。
8.1.5.2连接导线的能力
接线端子能够连接的导线最大截面应不小于表15温升试验规定的导线截面，而相同导线类型的最小截面应至少要比温升试验规定的小两个等级的标准截面尺寸。8.1.5.3接线端子的连接
用于连接外部导线的接线端子在安装时应容易进入并便于接线。接线端子紧固用螺钉和螺母除固定接线端子本身就位或防止其松动外，不应作为固定其他任何零部件之用。
8.1.5.4接线端子的识别和标志
接线端子的识别和标志应符合GB14048.4一2003中8.1.7.4的规定，并能清楚和永久性地识别。8.1.6保护接地要求
具有金属安装底板的起动器应具有保护接地端子，保护接地端子应设置在容易接近便于接线之处，并有适当的抗腐蚀措施。保护接地端子的标志和识别按GB14048.1-—2006中7.1.9.3的规定。接地螺钉的最小尺寸应按表1的规定。表1
接地螺钉最小尺寸
约定自由空气发热电流lh
Ih≤20
20≤200
200<≤630
8.1.7具有中性极起动器的附加要求GB14048.1-2006中7.1.8适用。
8.1.8起动器外壳
GB14048.1—2006中7.1.10适用。8.1.9外壳防护等级
GB14048.1--2006中7.1.11适用。8.1.10耐湿性能
接地螺钉最小尺寸
起动器应能承受高温温度为40℃、周期数为6昼夜的交变湿热试验。8.1.11零部件质量
起动器的零部件应符合：
a）黑色金属零件除电磁铁外均应有适当的、可靠的防锈保护；b）金属零件表面应光滑，无裂纹及镀层脱落等现象；c）塑料零件表面应光滑，无裂纹、麻点、气泡及严重划伤等现象。8.1.12装配质量
起动器的螺钉连接处应紧固而无松动现象。8.2性能要求
8.2.1动作（操作）条件
8.2.1.1一般规则
8.2.1.1.1起动器的结构要求
a）起动器应能自由脱扣。
b）当电动机运转时或在起动过程中的任何时刻，起动器所选用的脱扣方法应能使其触头断开。c）起动顺序不正确时应不能起动。8.2.1.1.2一般动作要求
JB/T8793-—2010
装有接触器的起动器，在周围空气温度（即20℃）下，热过载继电器整定在最大和最小值时承载额定满载电流达到热平衡后按9.3.3.1试验时，由于接触器操作引起的冲击不应导致起动器脱扣（动作）。8.2.1.2起动器的动作范围
起动器在其额定控制电源电压U，的85%110%之间任何值应可靠地闭合。此范围的85%U，适用于下限值，110%U，适用于上限值。起动器释放和完全断开的极限值是其额定控制电源电压U，的20%75%。此范围的20%U,适用于完全断开的上限值，75%U,适用于保持闭合的下限值。闭合的极限值是在周围空气温度为40℃，线圈在100%U，下持续通电达到稳定温升后确定的。释放的极限值是线圈电路电阻在-5℃时确定的，此值可用在正常室温下获得的数值换算求得。8.2.1.3热过载继电器的动作范围8.2.1.3.1热过载继电器各极通电时的动作范围按如下要求进行试验时，热过载继电器应符合表2的要求：a）热过载继电器在A倍整定电流时，从冷态开始在2h内不脱扣，但是当热过载继电器接线端子在试验电流下小于2h就已达到热平衡时，则试验所需时间可取为达到热平衡所需的时间；b）当电流接着上升到B倍整定电流时，应在2h内脱扣；c）在整定电流下达到热平衡后，开始通以C倍整定电流，应在2min内脱扣；d）从冷态开始，通以D倍整定电流，热过载继电器的脱扣时间应为2s表2热过载继电器各极同时通电时的动作范围整定电流倍数
带温度补偿的热过载继电器各极同时通电时的动作范围整定电流倍数
8.2.1.3.2三极热过载继电器两极通电时的动作范围D
周围空气温度
周围空气温度
对于三极通电的热过载继电器，在表4规定的周围空气温度下，从冷态开始通以A倍整定电流，在2h内应不脱扣。
紧接着当两极的电流值增加到B倍整定电流且第三极不通电时，应在2h内脱扣。上述要求适合于各极所有不同组合的情况。对于热过载继电器承载相应在最大整定电流和承载相应最小整定电流均应适用。表4三极热过载继电器仅两极通电时的动作范围整定电流倍数
2极：1.0，1极：0.9
8.2.2温升
2极：1.15，1极：0
起动器在规定的试验条件下各部件的温升应不超过表5的规定。周围空气温度
