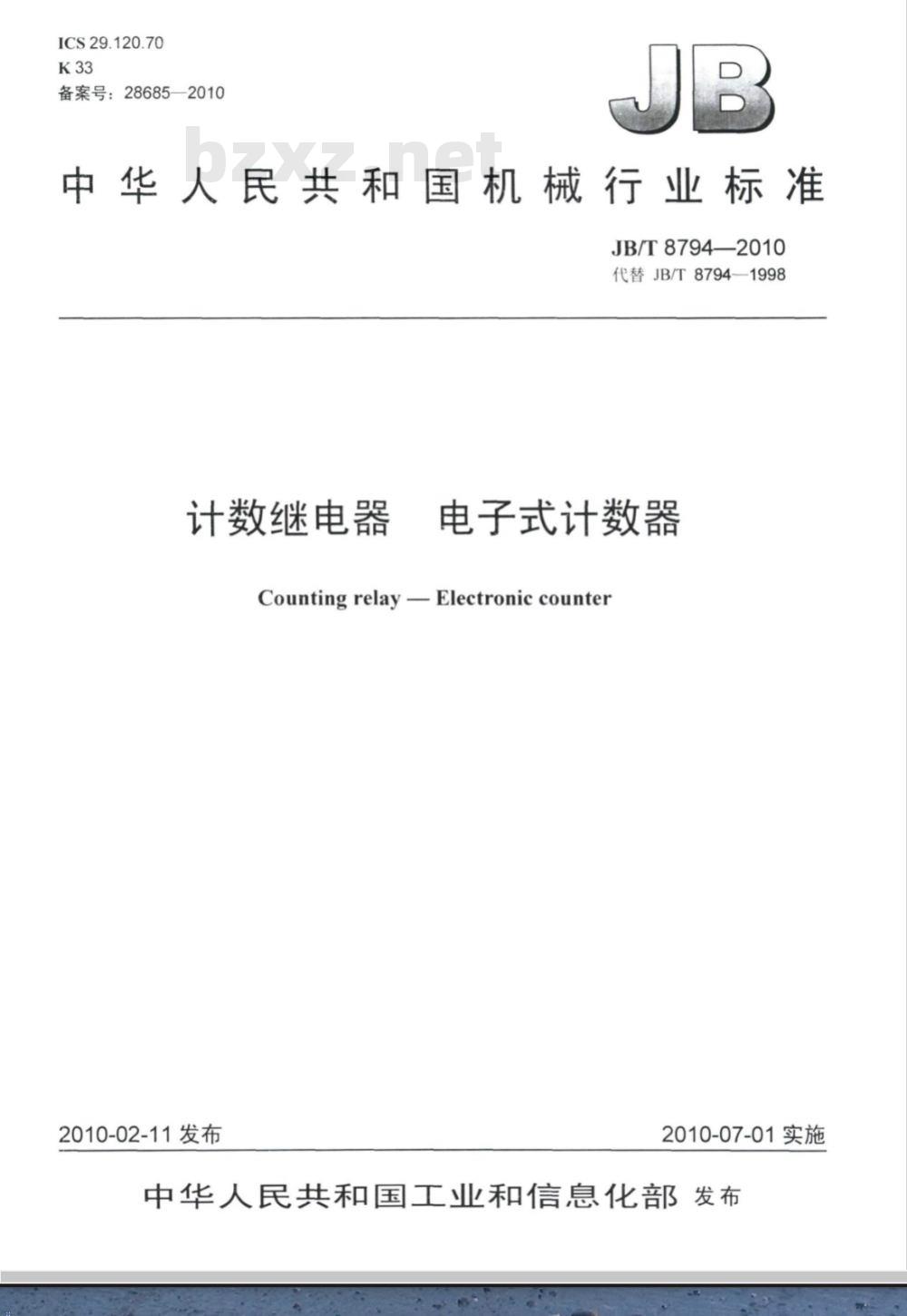

【机械行业标准(JB)】 计数继电器 电子式计数器

ICS29.120.70
备案号：28685—2010
中华人民共和国机械行业标准
JB/T8794—2010
代替JB/T8794—1998
计数继电器
电子式计数器
Countingrelay-Electroniccounter2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

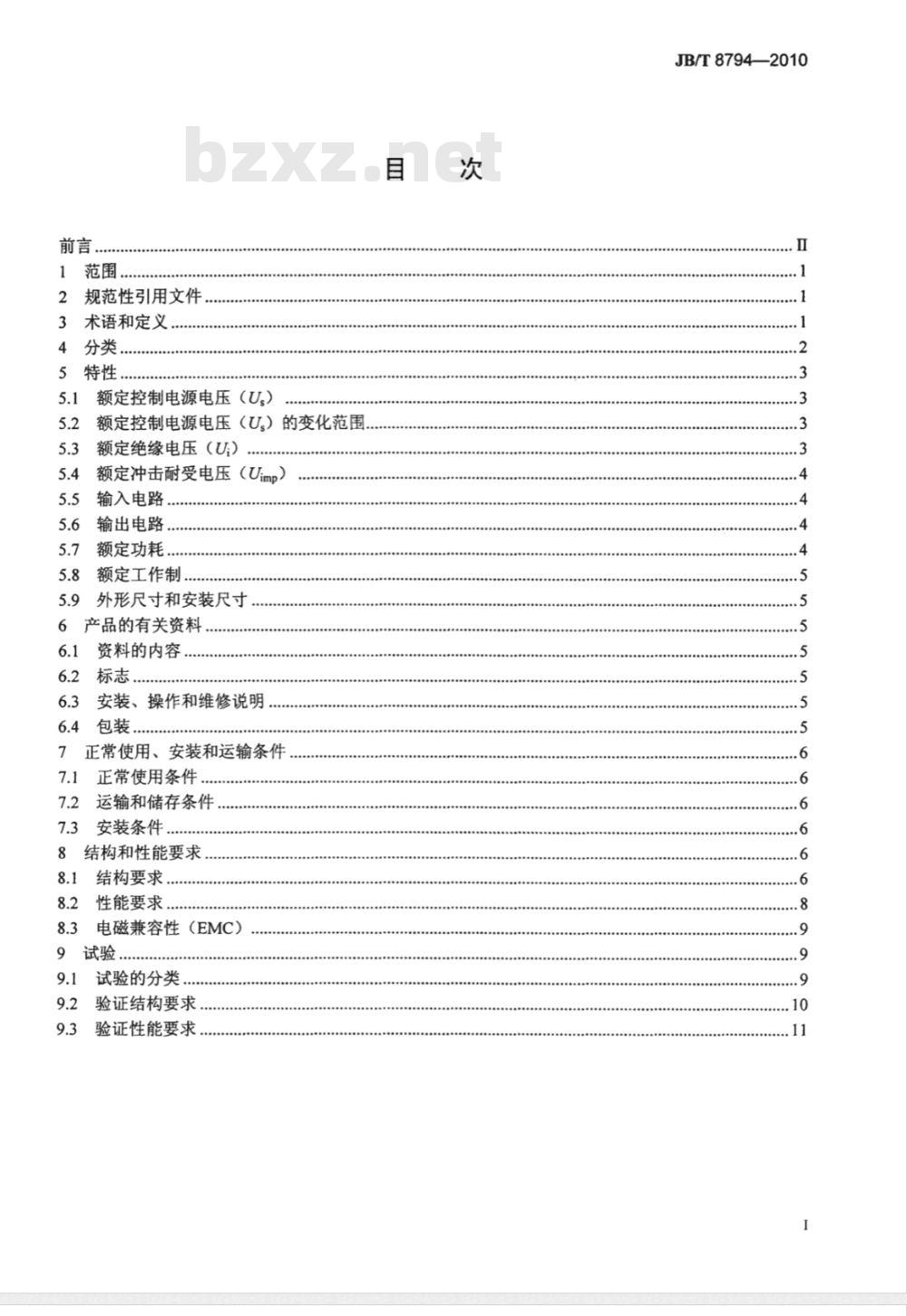

1范围
规范性引用文件
3术语和定义
额定控制电源电压（U.）
额定控制电源电压（U）的变化范围额定绝缘电压（U.）
额定冲击耐受电压（Uimp）
输入电路
输出电路、
额定功耗…
额定工作制
外形尺寸和安装尺寸
6产品的有关资料
资料的内容
......
安装、操作和维修说明
包装，
正常使用、安装和运输条件
正常使用条件
运输和储存条件
安装条件
结构和性能要求
结构要求.
性能要求..
电磁兼容性（EMC）
试验的分类，
验证结构要求
验证性能要求
JB/T8794—2010
JB/T8794—2010

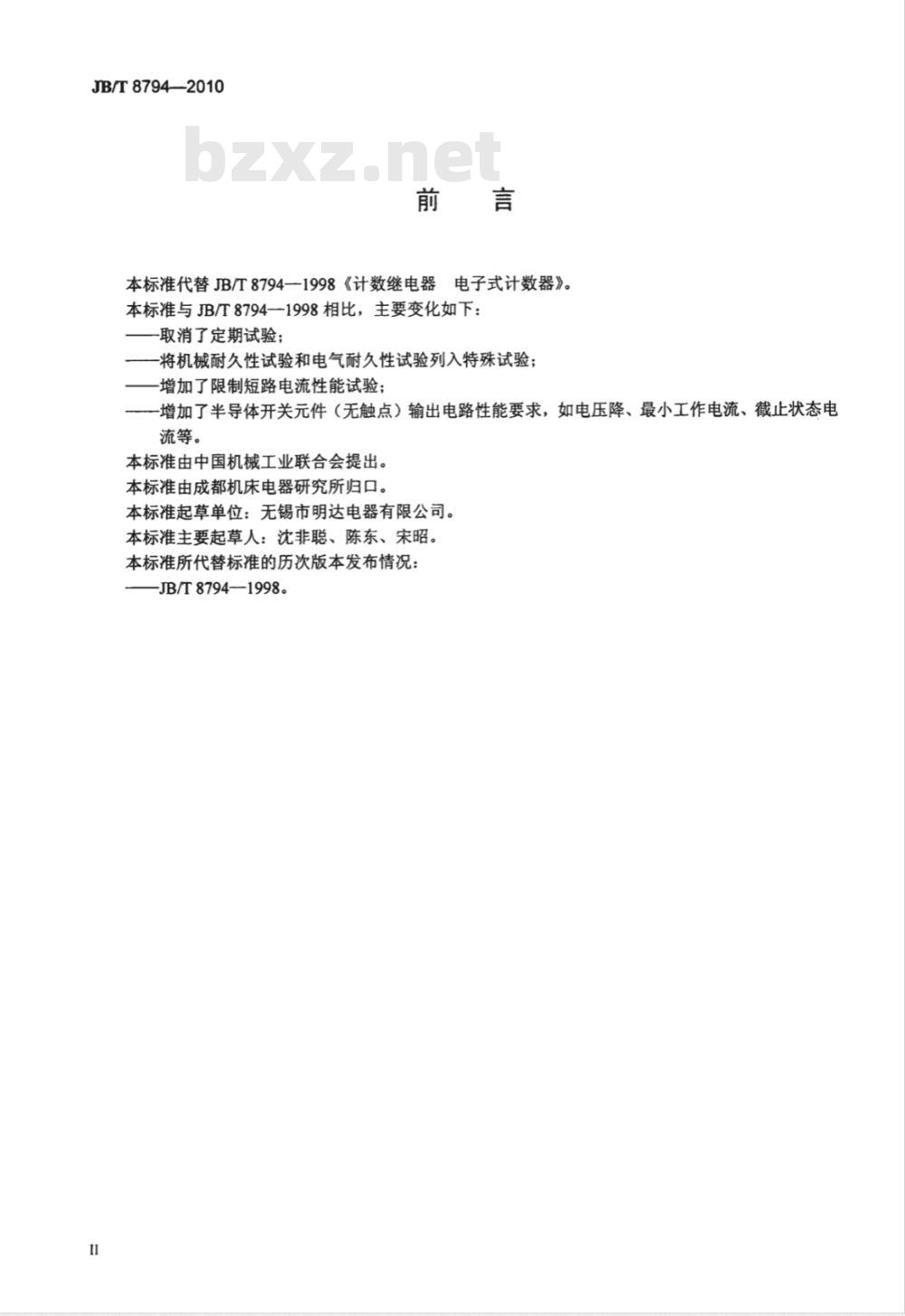

本标准代替JB/T8794—1998《计数继电器客电子式计数器》。
本标准与JB/T8794一1998相比，主要变化如下：一取消了定期试验；
一将机械耐久性试验和电气耐久性试验列入特殊试验；-增加了限制短路电流性能试验；一增加了半导体开关元件（无触点）输出电路性能要求，如电压降、最小工作电流、截止状态电流等。
本标准由中国机械工业联合会提出。本标准由成都机床电器研究所归口。本标准起草单位：无锡市明达电器有限公司。本标准主要起草人：沈非聪、陈东、宋昭。本标准所代替标准的历次版本发布情况：JB/T8794—1998。

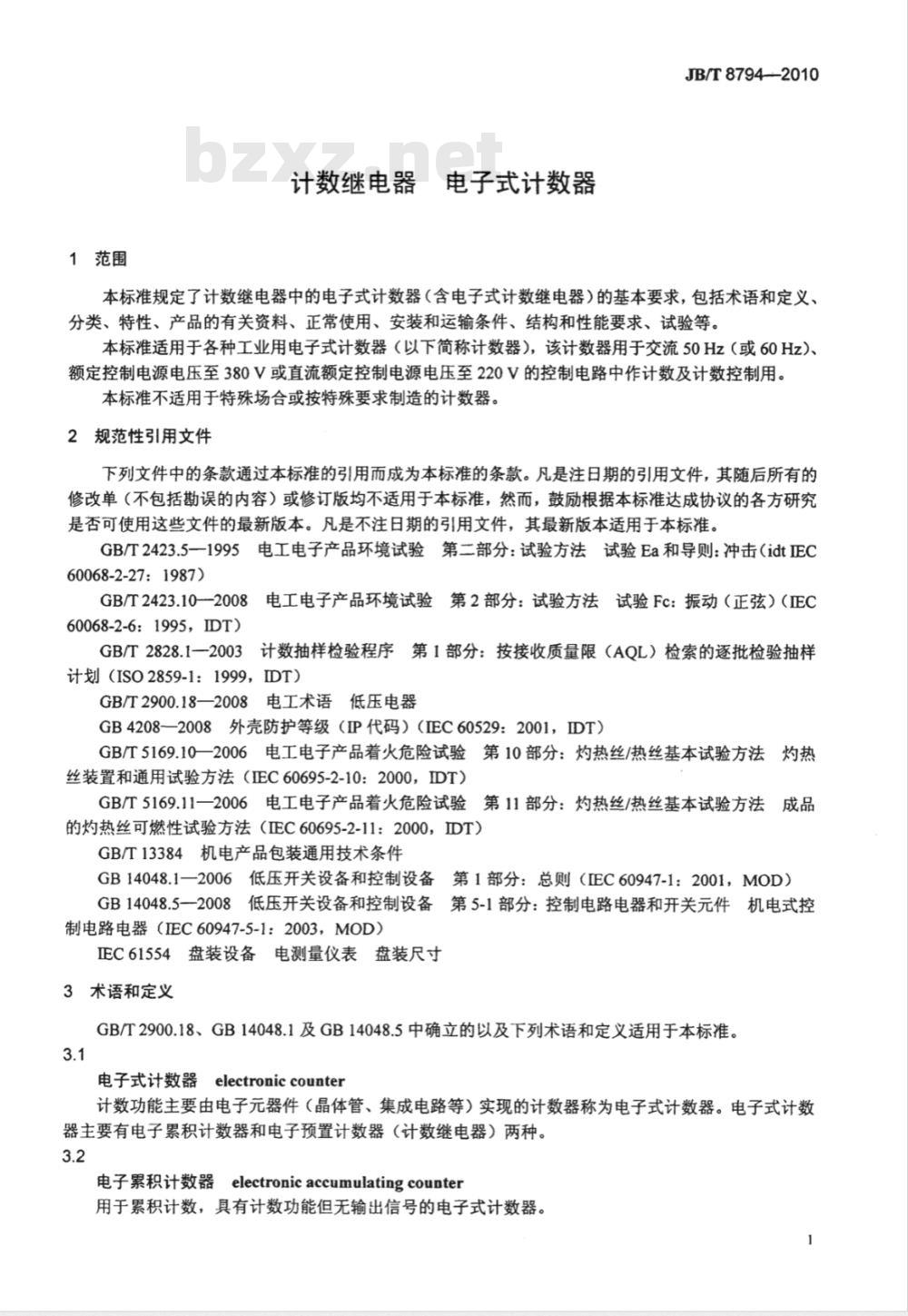

1范围
计数继电器
电子式计数器
JB/T8794-2010
本标准规定了计数继电器中的电子式计数器（含电子式计数继电器）的基本要求，包括术语和定义、分类、特性、产品的有关资料、正常使用、安装和运输条件、结构和性能要求、试验等。本标准适用于各种工业用电子式计数器（以下简称计数器），该计数器用于交流50Hz（或60Hz）、额定控制电源电压至380V或直流额定控制电源电压至220V的控制电路中作计数及计数控制用。本标准不适用于特殊场合或按特殊要求制造的计数器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.5—1995电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击（idtEC60068-2-27：1987)
GB/T2423.102008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）（EO60068-2-6:1995IDT)
GB/T2828.12003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT）GB/T2900.18—2008电工术语低压电器GB4208—2008外壳防护等级（IP代码）（EC60529：2001，IDT）GB/T5169.10一2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法（EC60695-2-10：2000，IDT）GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（EC60695-2-11：2000，IDT）GB/T13384机电产品包装通用技术条件GB14048.1—2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）GB14048.5-2008低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器（EC60947-5-1：2003，MOD）IEC61554盘装设备电测量仪表盘装尺寸3术语和定义
GB/T2900.18、GB14048.1及GB14048.5中确立的以及下列术语和定义适用于本标准。3.1
电子式计数器electroniccounter计数功能主要由电子元器件（晶体管、集成电路等）实现的计数器称为电子式计数器。电子式计数器主要有电子累积计数器和电子预置计数器（计数继电器）两种。3.2
电子累积计数器electronicaccumulatingcounter用于累积计数，具有计数功能但无输出信号的电子式计数器。1
JB/T8794—2010

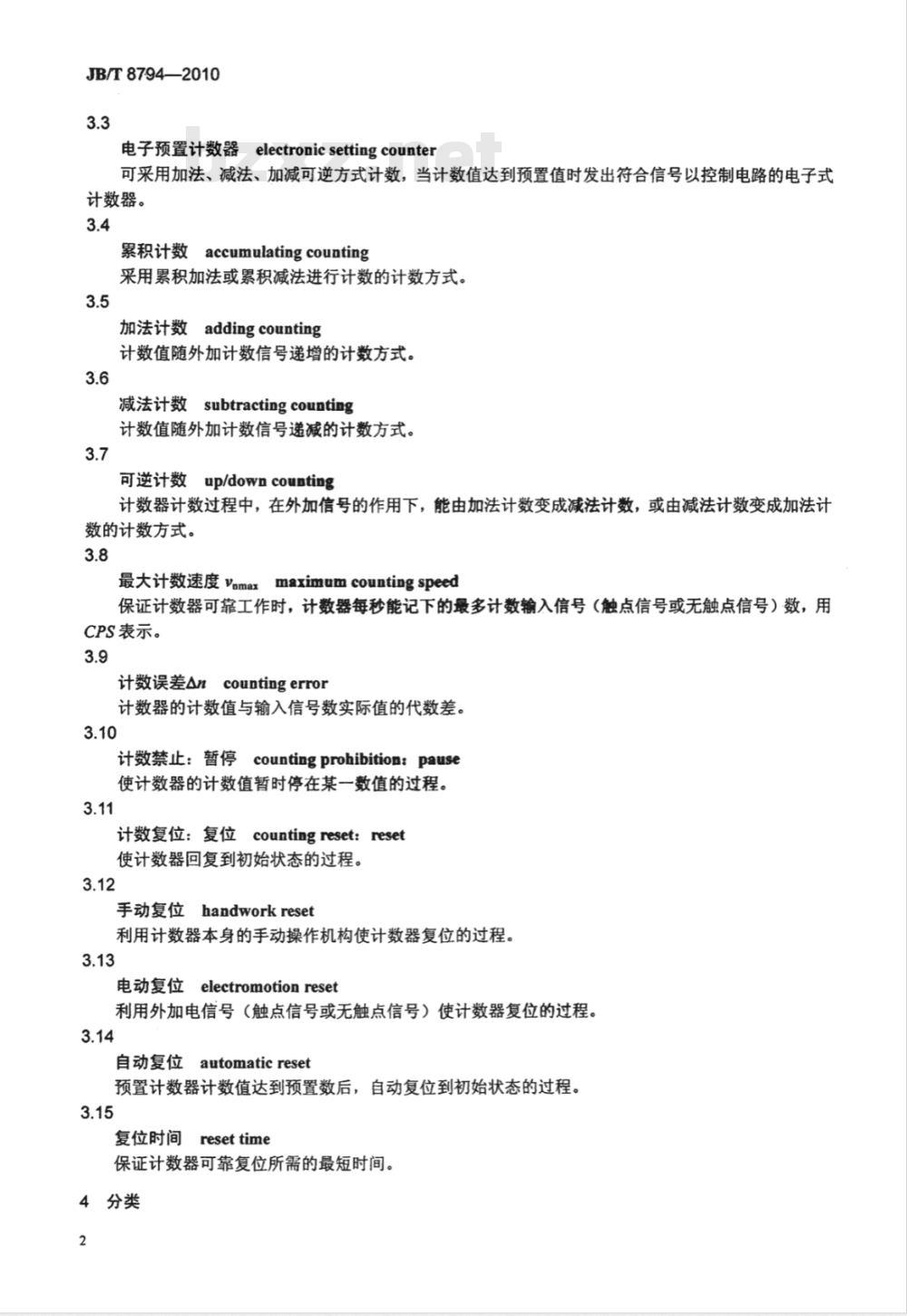

电子预置计数器electronicsettingcounter可采用加法、减法、加减可逆方式计数，当计数值达到预置值时发出符合信号以控制电路的电子式计数器。
累积计数accumulatingcounting采用累积加法或累积减法进行计数的计数方式。3.5
加法计数addingcounting
计数值随外加计数信号递增的计数方式。3.6
减法计数subtractingcounting
计数值随外加计数信号递减的计数方式。3.7
可逆计数up/downcounting
计数器计数过程中，在外加信号的作用下，能由加法计数变成减法计数，或由减法计数变成加法计数的计数方式。
最大计数速度Vamaxmaximumcountingspeed保证计数器可靠工作时，计数器每秒能记下的最多计数输入信号（触点信号或无触点信号）数，用CPS表示。
计数误差Ancountingerror
计数器的计数值与输入信号数实际值的代数差。3.10
计数禁止：暂停countingprohibition：pause使计数器的计数值暂时停在某一数值的过程。3.11
计数复位：复位countingreset：reset使计数器回复到初始状态的过程。3.12
手动复位handworkreset
利用计数器本身的手动操作机构使计数器复位的过程。3.13
电动复位electromotionreset
利用外加电信号（触点信号或无触点信号）使计数器复位的过程。3.14
自动复位automaticreset
预置计数器计数值达到预置数后，自动复位到初始状态的过程。3.15
复位时间
resettime
保证计数器可靠复位所需的最短时间。4分类
4.1按控制功能分为：
a）累积计数型；
b）预置计数（计数继电器）型；c）其他（包括多次预置或带有其他功能的）。4.2按额定控制电源电压分为：
a）交流型；
b）直流型：
c）交直流型：
d）无源（内置电源）型。
4.3按计数方式分为：
a）加法计数型；
b）减法计数型；
c）加减可逆计数型。
4.4按预置数分为：
a）一次预置（一个预置数)；
b）二次预置（两个预置数)；
c）多次预置（多个预置数）。
4.5按数显位数分为：
a）四位数显09999；
20~999999
b）六位数显
：0~99999999
c）八位数显
d）其他。
4.6按停电记忆功能分为：
a）普通型；
b）停电记忆型。
4.7按安装方式分为：
a）面板式；
b）其他。
5特性
额定控制电源电压（U.）
额定控制电源电压的推荐值为：AC:24 V、（36V)、48 V、110(127V)、220V、380 V,50Hz/60Hz;DC：12V、24V、36V、110V、220V。JB/T8794---2010
当产品对交流频率允差及直流纹波因数有要求时，制造厂应在具体产品标准中说明。宽电压及交直流通用类的额定控制电源电压应由具体产品标准规定。2额定控制电源电压（U）的变化范围5.2
额定控制电源电压的变化范围的推荐值为：AC: (85%~110%) Us;
DC:(85%~110%)Us。
5.3额定绝缘电压（U.）
额定绝缘电压的推荐值为：
a)U;≤60V;
JB/T8794—2010
b)60Vc）250V5.4额定冲击耐受电压（Uimp）
GB14048.1—2006中4.3.1.3适用。电源系统的标称电压与计数器的额定冲击耐受电压的关系见GB14048.1一2006中附录H。5.5输入电路
计数器的输入信号（包括计数输入、复位、暂停、加/减控制等）具有触点信号及半导体开关元件（无触点）信号两种。具体参数（包括触点信号的开关状态、半导体开关元件（无触点）信号的高低电平值及信号的占空比或信号的有效作用时间等）应由具体产品标准规定。5.6输出电路
5.6.1有触点输出电路
5.6.1.1触点额定工作电压（U）触点额定工作电压的推荐值为：AC:6V、12V、24V、（36V)、48V、110V、127V、220V、380V，50Hz/60HzDC: 6 V、12 V、24 V、36 V、48 V、60 V、110 V、220 V。5.6.1.2触点额定工作电流（I.）触点额定工作电流的推荐值为：0.1A、0.2A、0.3A、0.5A、1A、2A、3A、5A、10A。5.6.1.3额定操作频率
预置计数器的执行继电器的额定操作频率的推荐值为：300次/h、600次/h、1200（1800）次/h、3600次/h。
5.6.1.4使用类别wwW.bzxz.Net
GB14048.52008中表1适用。
5.6.2半导体开关元件（无触点）输出电路5.6.2.1半导体开关元件（无触点）输出额定工作电压（U）半导体开关元件（无触点）输出额定工作电压的推荐值为：AC：12V、24V、（36V)、48V、110V、220V;DC:12V、24V、36V，48V，110V。5.6.2.2半导体开关元件（无触点）输出额定工作电流（I）半导体开关元件（无触点）输出额定工作电流的推荐值为：0.01A、0.02A、0.03A、0.05A、0.1A、0.2A、0.3A、0.5A、1A。
5.6.2.3半导体开关元件（无触点）输出额定操作频率半导体开关元件（无触点）输出额定操作频率的推荐值为：300次/h、600次/h、1200（1800）次/h3600次/h、12000次/h、30000次/h。5.6.2.4使用类别
使用类别同5.6.1.4。
5.6.2.5电压降（Ug）
GB14048.5—2008中H.7.1.1适用。5.6.2.6最小工作电流（Im）
GB14048.5-—2008中H.7.1.2适用。5.6.2.7截止状态电流（I.）
GB14048.5—2008中H.7.1.3适用。5.7额定功耗
计数器的额定功耗应由具体产品标准规定。4
5.8额定工作制
计数器的额定工作制分为：
a）不间断工作制；
b）八小时工作制；
JB/T8794—2010
c）断续周期工作制（负载因数的标准值为15%、25%、40%、60%，具体由产品标准规定）。5.9外形尺寸和安装尺寸
计数器的外形尺寸和安装尺寸应优先采用正C61554规定的模数尺寸，具体由产品标准规定。6产品的有关资料
6.1资料的内容
制造厂应提供下列资料：
识别资料：
a）制造厂名称或商标；
b）计数器型号或系列号；
c）计数器符合的标准编号；
基本额定值和使用类别资料：
d）额定控制电源电压和频率（见5.1)；e）输入电路参数（包括触点信号的开关状态、半导体开关元件（无触点）信号的电平值及占空比、最大计数速度等；
f）额定工作电压（见5.6.1.1、5.6.2.1）；g）额定工作电压下的使用类别和额定工作电流；h）额定绝缘电压（见5.3）；
i）额定冲击耐受电压（见5.4），如确定的话：j）外壳防护等级（见8.1.8)；
k）污染等级（见7.1.3.2)；
1）短路保护电器的型式和最大额定值（见8.2.6）；m）限制短路电流（如果小于1000A)；n）相同极性触头元件的指示；
o）供用户使用的接线图；
p）其他有关数据、资料和标志。6.2标志
6.2.1一般要求
6.1中a）和b）项的标志应标在计数器的铭牌上，以便从制造厂获得完整的资料。标志应是不易磨灭和易于识别的，并且标志不应标于螺钉及可移动的垫圈上。如果位置许可，也可将c）～p）项的参数标在铭牌上，或标在计数器上，或包含在制造厂的出版文件中。
6.2.2接线端子的识别和标志
GB14048.1一2006中7.1.7.4适用。6.3安装、操作和维修说明
GB14048.1—2006中5.3适用。
6.4包装
6.4.1包装盒（内包装）
包装盒标志应包括以下内容：
JB/T8794—2010
a）制造厂名称或商标；
b）计数器名称、型号；
c）额定控制电源电压及频率；
d）符合标准编号；
e）数量；
f）出厂日期或编号。
6.4.2包装箱（外包装）
计数器包装箱应紧固，并且具有防潮、防尘能力，适合运输要求。箱内应有装箱单、合格证、使用说明书。每箱毛重应不超过50kg。包装箱外壁应有明显而持久的标志，其内容包括：a）制造厂名称、厂址和（或）商标：b）产品名称、型号；
c）产品数量；
d）包装箱的“长×宽×高”尺寸和毛重：e）收货单位名称和地址：
f）标志“易碎物品”、“怕雨”、“向上”、“包装年月”等字样或标志。其他要求还应符合GB/T13384中的有关规定。7正常使用、安装和运输条件
7.1正常使用条件
7.1.1周围空气温度
周围空气温度不超过40℃，且其24h内平均温度值不超过35℃。周围空气温度的下限为-5℃。
7.1.2海拔
安装地点的海拔不超过2000m。
7.1.3大气条件
7.1.3.1湿度
最高温度为40℃时，空气的相对湿度不超过50%：在较低的温度下，可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露情况应采取特殊措施。7.1.3.2污染等级
计数器周围微观环境的污染等级为：a）污染等级2；
b）污染等级3。
7.2运输和储存条件
如果计数器的运输、储存条件不同于7.1中规定的条件，制造厂和用户应达成一个特殊协议。除非另有规定，下列温度适用于运输储存：-25℃～55℃之间，短时间内，（24h）可达70℃。7.3安装条件
正常安装条件应根据制造厂的产品使用说明书安装，对安装方位有规定或电器性能受安装条件有显著影响的计数器，应在产品标准和技术文件中明确规定安装条件。8结构和性能要求
8.1结构要求
计数器应设计成能耐受安装和正常使用时所产生的应力，此外计数器还应具有耐非正常热和火的能力及耐湿性能。
8.1.1材料
JB/T8794—-2010
计数器绝缘材料部件应具有耐非正常热和火的能力。计数器绝缘材料的验证试验可按下述适当的方式进行：
a）在计数器上；
b）在计数器的部件上：
c）在具有适当横截面积的相同材料的试品上。如果具有相同截面积的同一种材料已满足9.2.1规定的试验要求，则可不必重复进行该项试验。8.1.2载流部件及其连接
GB14048.5-2008中7.1.2适用。
8.1.3电气间隙和爬电距离
对制造厂已规定额定冲击耐受电压值Uimp的计数器，电气间隙和爬电距离的最小值见GB14048.1-2006中表13和表15规定。
对制造厂未规定额定冲击耐受电压值Uimp的计数器，其最小值见GB14048.5一2008中附录D。8.1.4接线端子
GB14048.1—2006中7.1.7适用。8.1.5接插件
插座和插头应有足够的接触压力和摩擦力，以确保电路的良好接触。插座和插头的连接应有定位机构，以保证两者唯一的电气连接关系。除非对使用安装有特殊要求，插座和插头应具备门锁机构或其他措施，使其在正常工作期间保持良好的导电连接，防止意外断开。8.1.6零部件质量
金属零件不应有裂纹、镀（覆）层脱落现象。塑料件表面应光洁，不应有明显的气泡、麻点及开裂，不应有明显扭曲变形。印制电路板线条应清晰、整齐美观，表面应无烙铁烧烫痕迹及其他机械伤痕。8.1.7装配质量
元件不应虚焊，焊点间不应短路，各元件应正确牢固地焊在规定的位置上。接线应准确无误。
所有螺钉连接处不应有松动、脱落现象。8.1.8外壳防护等级
外壳防护等级的推荐值为：
a）IP20
b）IP40；
c）IP50；
d）其他。
具体由产品标准规定。
8.1.9耐冲击振动性能
计数器应能承受在正常工作条件下预期可能发生的冲击和振动，而无结构松动和机械损坏；计数器触头接触电阻值不应大于具体产品标准中的规定值。a）耐冲击试验按GB/T2423.5一1995的规定进行，具体由产品标准规定；b）耐振动试验按GB/T2423.102008的规定进行，具体由产品标准规定。8.1.10耐湿性能
计数器应能承受高温温度40℃、试验周期6昼夜的交变湿热试验。7
JB/T8794-2010
8.2性能要求
以下要求适用于新的完好的计数器。8.2.1动作性能
8.2.1.1计数误差
An≤士1次。
8.2.1.2最大计数速度vamax
a）触点信号输入方式的最大计数速度推荐值为：CPS（次/s)：10、20、30、40、50、60、100（脉冲/间隔=11)；b）半导体开关元件（无触点）信号输入方式的最大计数速度推荐值为：CPS（次/s）：100、200、300、500、1000、2000、3000、5000、10000、20000、30000（脉冲/间隔=1：1)。
8.2.1.3可靠输出
预置计数器当计数值等于预置值时能可靠地输出符合信号（包括半导体开关元件（无触点）信号、触点信号)。
8.2.1.4控制电源电压释放值
计数器控制电源电压释放值，交流不应低于额定控制电源电压U的20%，直流不应低于额定控制电源电压Us的10%。
8.2.1.5其他要求
其他诸如复位、禁止、加/减逆转等要求由具体产品标准规定。8.2.2温升
接线端子的温升极限应符合GB14048.1一2006中表2的规定，具体由产品标准规定，线圈的温升极限应符合GB14048.12006中7.2.2.6和7.2.2.8的规定，具体由产品标准规定。8.2.3介电性能
GB14048.1一2006中7.2.3适用，计数器应通过9.3.3.4规定的介电性能试验。8.2.4正常和非正常负载条件下的接通与分断能力8.2.4.1正常条件下接通与分断能力计数器应能在GB14048.5—2008中表4规定的使用类别条件下和指定的操作次数以及GB14048.5-2008中8.3.3.5.2规定的条件下接通和分断电流而无失误。在试验期间，计数器产生的过电压不应超过制造厂自行规定的冲击耐受电压值。8.2.4.2非正常条件下接通与分断能力计数器应能在GB14048.5—2008中表5规定的使用类别条件下和操作次数接通和分断电流而无失误。8.2.5耐久性
8.2.5.1机械耐久性
计数器的机械耐久性推荐值为：30（60）万次、100万次、300（600）万次、1000万次、3000万次、5000万次、10000万次。
8.2.5.2电气耐久性
计数器的电气耐久性推荐值为：1万次、2万次、5万次、10万次、30（60）万次、100万次、300万次。
除非另有规定，计数器的电气耐久性的试验参数及操作参数按GB14048.5—2008中附录C的有关规定选取。
8.2.6限制短路电流
8.2.6.1有触点输出电路
计数器应能承受在GB14048.5一2008中8.3.4规定条件下由短路电流引起的应力。制造厂应规定相8
