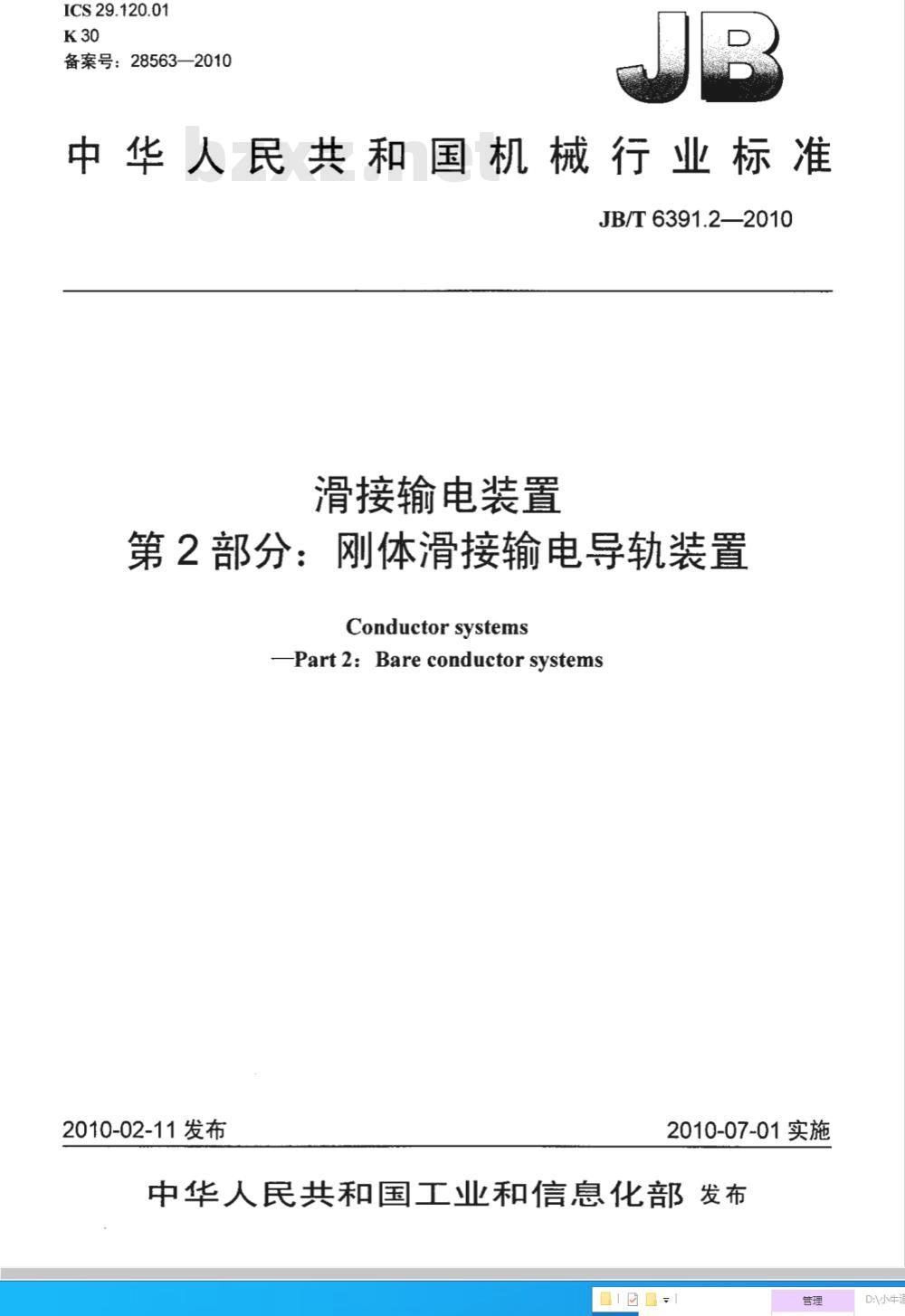

【机械行业标准(JB)】 滑接输电装置 第2部分：刚体滑接输电导轨装置

ICS29.120.01
备案号：28563—2010
中华人民共和国机械行业标准
JB/T6391.2—2010
滑接输电装置
第2部分：刚体滑接输电导轨装置Conductorsystems
Part2：Bareconductorsystems
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布管理
D:小牛道

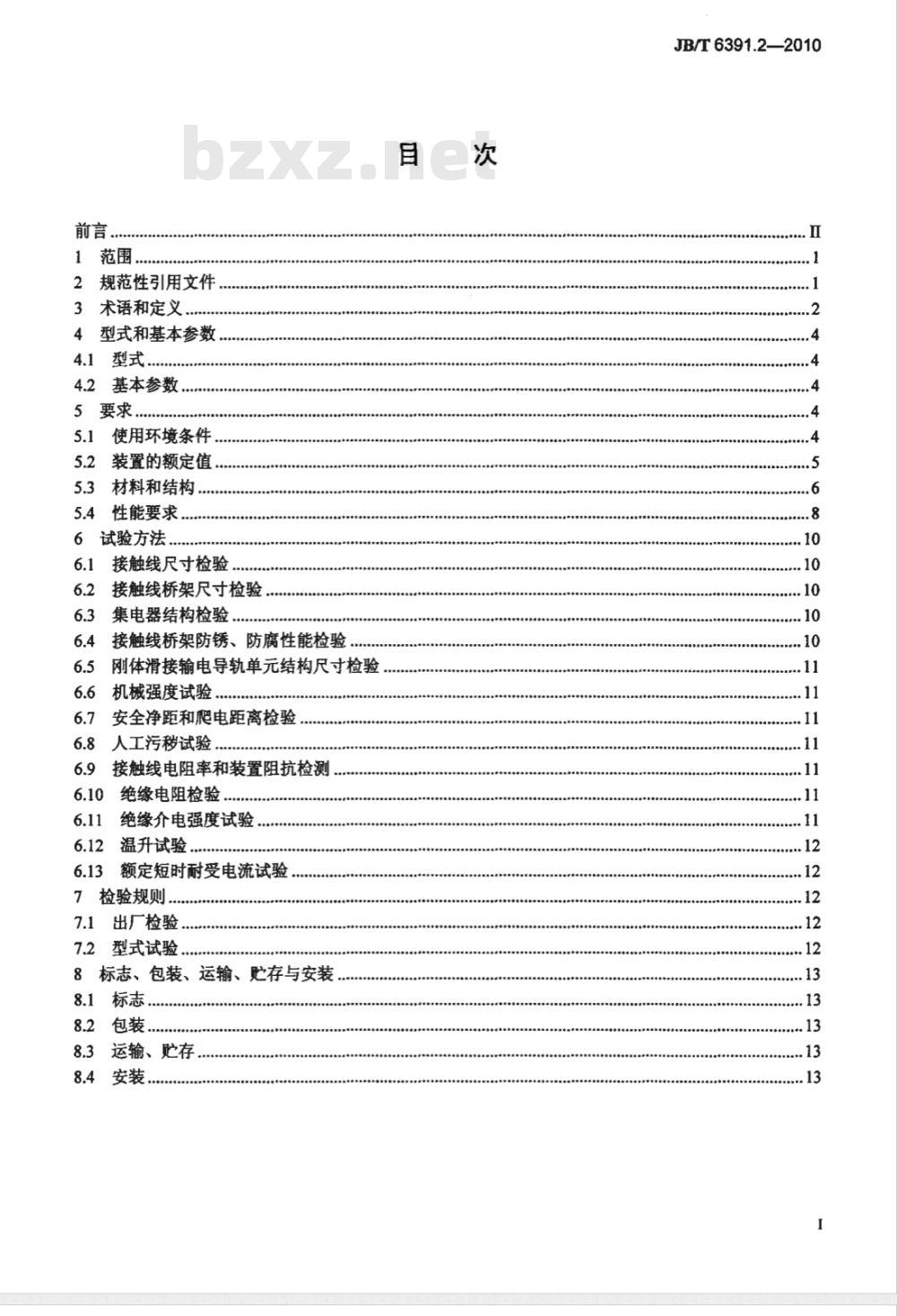

前言，
范围，
规范性引用文件
3术语和定义.
4型式和基本参数Www.bzxZ.net
4.1型式..
4.2基本参数，
5要求
5.1使用环境条件
5.2装置的额定值.
5.3材料和结构，
5.4性能要求
6试验方法．
接触线尺寸检验
接触线桥架尺寸检验
集电器结构检验
接触线桥架防锈、防腐性能检验6.4
刚体滑接输电导轨单元结构尺寸检验6.5
机械强度试验
安全净距和爬电距离检验
人工污移试验，
接触线电阻率和装置阻抗检测
绝缘电阻检验
绝缘介电强度试验，
温升试验
额定短时耐受电流试验
7检验规则，
7.1出厂检验.
7.2型式试验
8标志、包装、运输、贮存与安装8.1标志
8.2包装
8.3运输、贮存
8.4安装
JB/T6391.2—2010
JB/T6391.2--2010

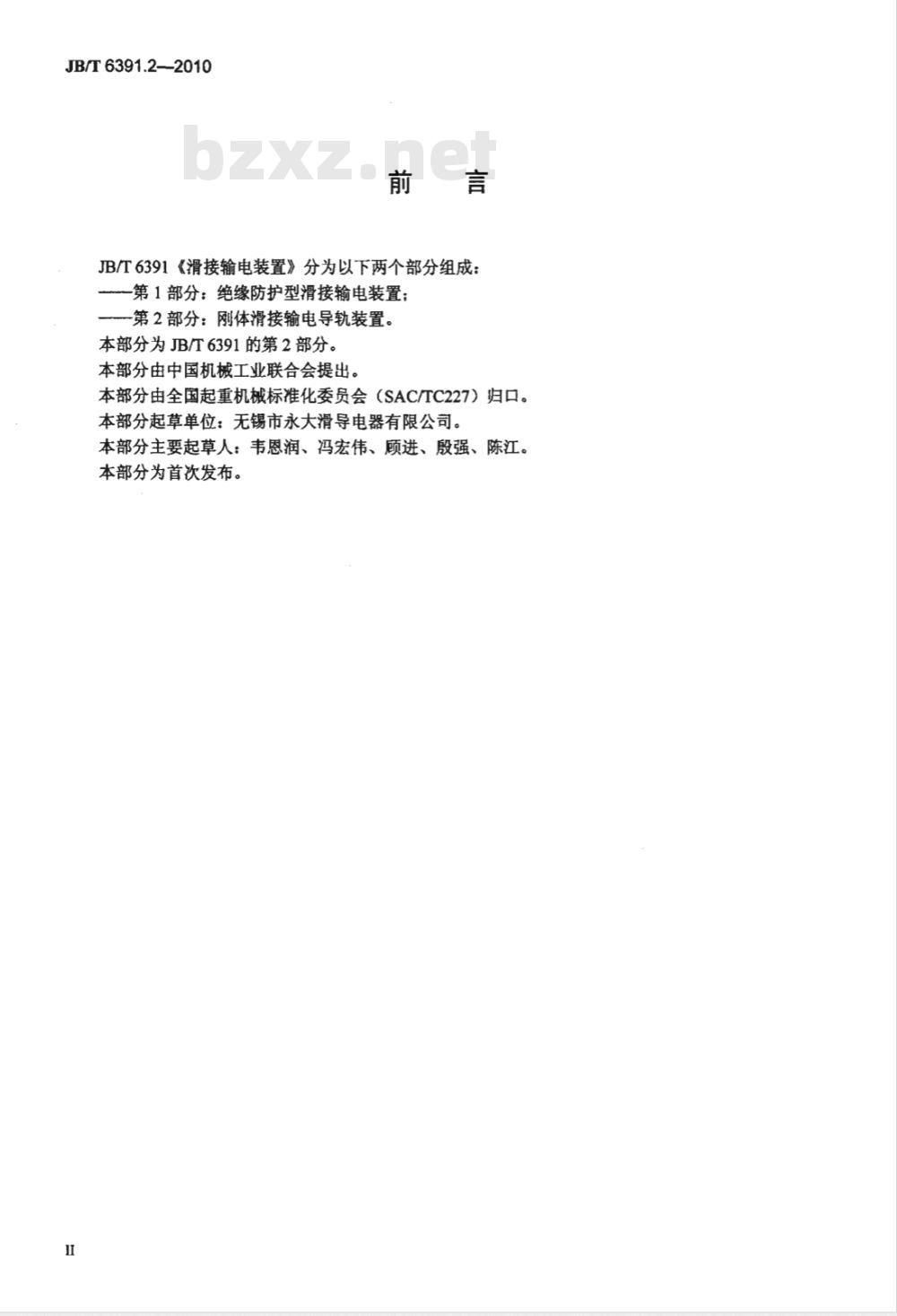

JB/T6391《滑接输电装置》分为以下两个部分组成：第1部分：绝缘防护型滑接输电装置；第2部分：刚体滑接输电导轨装置。本部分为JB/T6391的第2部分。
本部分由中国机械工业联合会提出。本部分由全国起重机械标准化委员会（SAC/TC227）归口。本部分起草单位：无锡市永大滑导电器有限公司。本部分主要起草人：韦恩润、冯宏伟、顾进、殷强、陈江。本部分为首次发布。

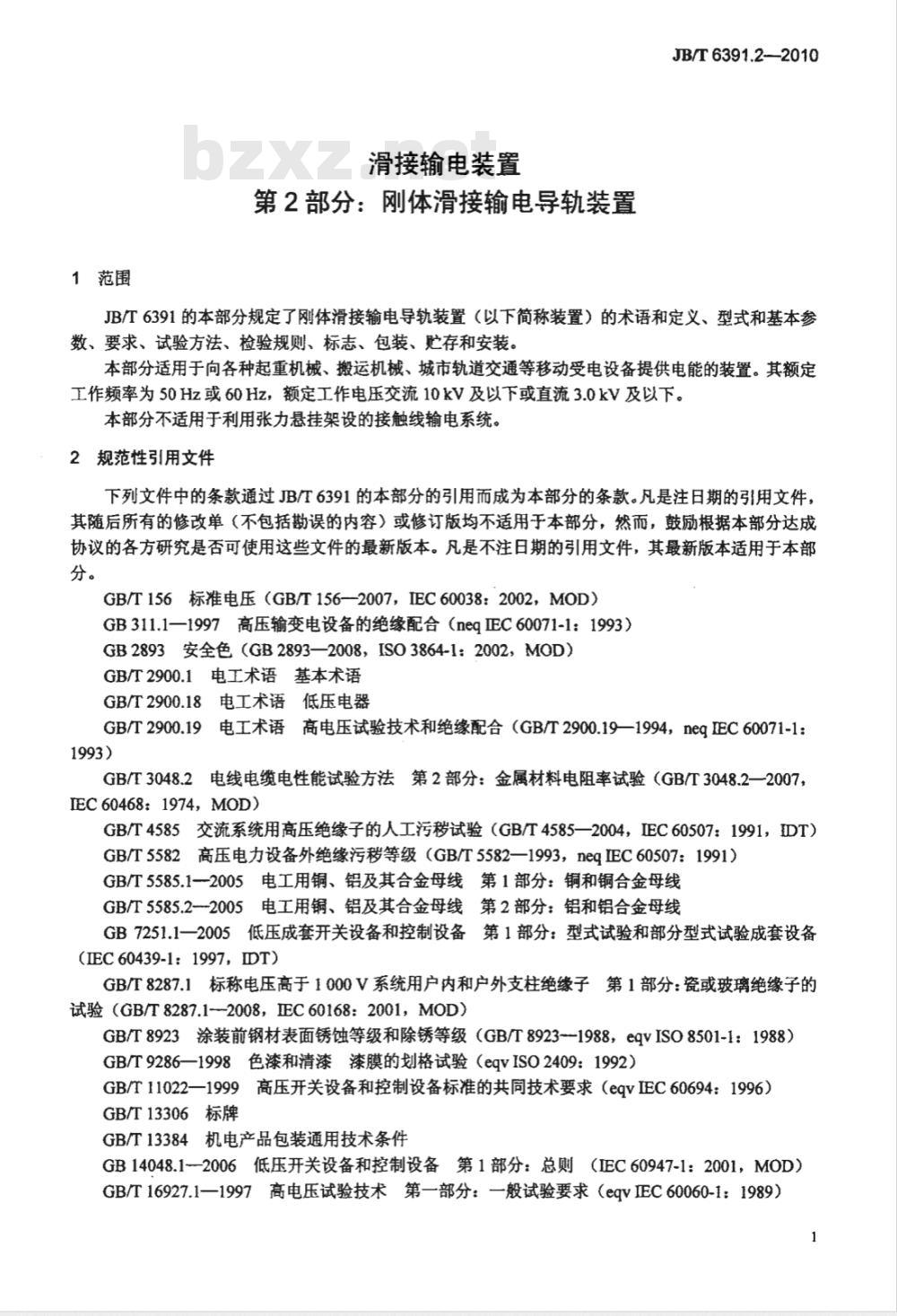

1范围
滑接输电装置
第2部分：刚体滑接输电导轨装置JB/T6391.2-2010
JB/T6391的本部分规定了刚体滑接输电导轨装置（以下简称装置）的术语和定义、型式和基本参数、要求、试验方法、检验规则、标志、包装、贮存和安装。本部分适用于向各种起重机械、搬运机械、城市轨道交通等移动受电设备提供电能的装置。其额定工作频率为50Hz或60Hz，额定工作电压交流10kV及以下或直流3.0kV及以下。本部分不适用于利用张力悬挂架设的接触线输电系统。2规范性引用文件
下列文件中的条款通过JB/T6391的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T156标准电压（GB/T156—2007，IEC60038：2002，MOD）GB311.1—1997高压输变电设备的绝缘配合（neqEC60071-1：1993）GB2893安全色（GB2893—2008，IS03864-1：2002，MOD）GB/T2900.1电工术语基本术语
8电工术语低压电器
GB/T2900.18
GB/T2900.19
电工术语高电压试验技术和绝缘配合（GB/T2900.19—1994，negEC60071-1：2电线电缆电性能试验方法第2部分：金属材料电阻率试验（GB/T3048.2一2007GB/T3048.2
IEC60468：1974，MOD)
GB/T4585交流系统用高压绝缘子的人工污秒试验（GB/T4585—2004，IEC60507：1991，IDT）GB/T5582高压电力设备外绝缘污移等级（GB/T5582—1993，neqIEC60507：1991）GB/T5585.1-2005电工用铜、铝及其合金母线第1部分：铜和铜合金母线GB/T5585.2-2005电工用铜、铝及其合金母线第2部分：铝和铝合金母线GB7251.1一2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备(IEC60439-1：1997，DT)
GB/T8287.1标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验（GB/T8287.1-2008，EC60168：2001，MOD）GB/T8923涂装前钢材表面锈蚀等级和除锈等级（GB/T8923~-1988，eqvISO8501-1：1988）GB/T9286—1998色漆和清漆漆膜的划格试验（eqvISO2409：1992）GB/T11022—1999高压开关设备和控制设备标准的共同技术要求（eqvEC60694：1996）GB/T13306标牌
GB/T13384机电产品包装通用技术条件GB14048.1-2006低压开关设备和控制设备第1部分：总则（EC60947-1：2001，MOD）GB/T16927.1一1997高电压试验技术第一部分：一般试验要求（eqvEC60060-1：1989）1
JB/T6391.2-—2010

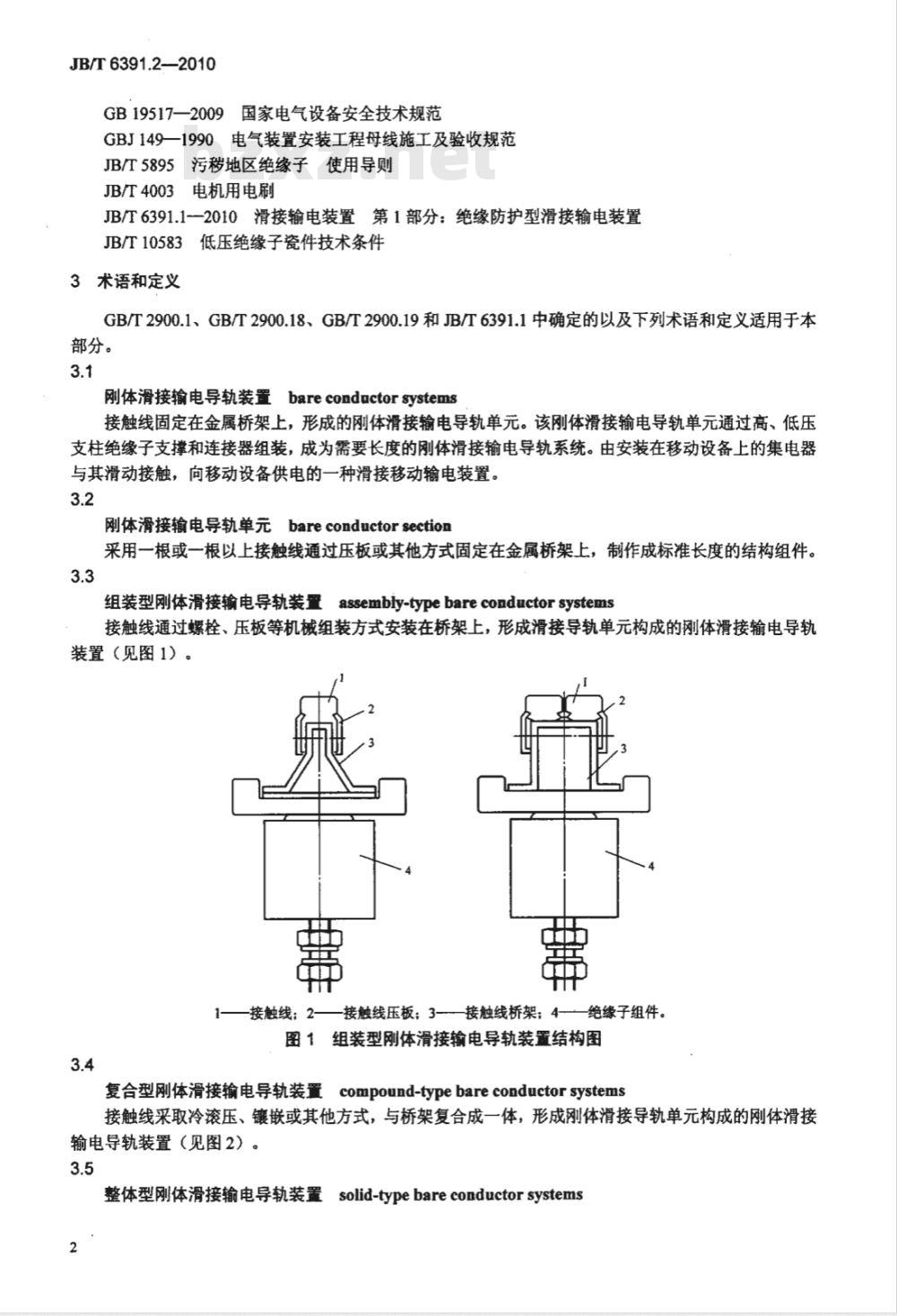

GB19517—2009国家电气设备安全技术规范GBJ149—1990电气装置安装工程母线施工及验收规范JB/T5895污移地区绝缘子使用导则电机用电刷
JB/T4003
JB/T6391.1一2010滑接输电装置第1部分：绝缘防护型滑接输电装置JB/T10583低压绝缘子瓷件技术条件3术语和定义
GB/T2900.1、GB/T2900.18、GB/T2900.19和JB/T6391.1中确定的以及下列术语和定义适用于本部分。
刚体滑接输电导轨装置bareconductorsystems接触线固定在金属桥架上，形成的刚体滑接输电导轨单元。该刚体滑接输电导轨单元通过高、低压支柱绝缘子支撑和连接器组装，成为需要长度的刚体滑接输电导轨系统。由安装在移动设备上的集电器与其滑动接触，向移动设备供电的一种滑接移动输电装置。3.2
刚体滑接输电导轨单元bareconductorsection采用一根或一根以上接触线通过压板或其他方式固定在金属桥架上，制作成标准长度的结构组件。3.3
组装型刚体滑接输电导轨装量assembiy-typebareconductorsystems接触线通过螺栓、压板等机械组装方式安装在桥架上，形成滑接导轨单元构成的刚体滑接输电导轨装置（见图1）
1——接触线；2——接触线压板；3—接触线桥架；4—绝缘子组件。图1组装型刚体滑接输电导轨装置结构图3.4
复合型刚体滑接输电导轨装置compound-typebareconductorsystems接触线采取冷滚压、镶嵌或其他方式，与桥架复合成一体，形成刚体滑接导轨单元构成的刚体滑接输电导轨装置（见图2）。
整体型刚体滑接输电导轨装置solid-typebareconductorsystems2
1——接触线；2—接触线桥架；3——绝缘子组件。图2复合型刚体滑接输电导轨装置结构图JB/T6391.2—2010
接触线和桥架采用同种导电材料，连体加工，不需组装或复合的刚体滑接导轨单元构成的刚体滑接输电导轨装置。
接触线conductors
刚体滑接输电导轨装置中，安装于桥架之上的承载电流的导体。3.7
接触线桥架tracks
由精轧或冷挤压，冷滚弯成型制作成钢或铝型材，用于敷设、安装接触线的刚体横梁结构件。3.8
上置式刚体滑接输电导轨装置topinstalledbareconductorsystems装置工作时，接触线的滑动接触面水平向上安装。3.9
下置式刚体滑接输电导轨装重underinstalledbareconductorsystems装置工作时，接触线的滑动接触面水平向下安装。3.10
侧置式刚体滑接输电导轨装置sideinstalledcopperheadconductorsystems装置工作时，接触线的滑动接触面垂直安装。3.11
压板locatingclamps
组装型刚体滑接输电导轨装置中将接触线固定在接触线桥架上的机械结构件。它具有固定和输电双重功能。
固定连接器rigidjionts
把多根刚体滑接输电导轨单元连接在一起组成刚体滑接输电导轨整体的固定连接装置，3.13
伸缩补偿连接器
expansionjionts
既能实现多根刚体滑接输电导轨单元的连接，又能补偿装置热胀冷缩后在长度方向微小变化的连接装置。
JB/T6391.2—2010
4型式和基本参数
4.1型式
4.1.1按额定工作电压分类
根据GB/T156规定，装置分为低电压型和高电压型。低电压型装置为交流工频1000V及以下额定工作电压；高电压型装置为交流工频1000V以上，10kV及以下额定工作电压。4.1.2按使用场所分类
4.1.2.1室内型。
4.1.2.2室外型。
4.1.2.3特殊污移地区型。
4.1.3按安装方式分类
4.1.3.1上置式。
4.1.3.2下置式。
4.1.3.3侧置式。
4.1.4按接触线材料分类
4.1.4.1铜接触线。
4.1.4.2铜铝复合接触线。
4.1.4.3铜钢复合接触线。
4.1.4.4铝和不锈钢复合接触线，4.1.5按接触线固定形式分类
4.1.5.1组装型，见图1。
4.1.5.2复合型，见图2。
4.1.5.3整体型。
4.2基本参数
4.2.1截面积
以输电导体标称截面积（mm2）表示，其值应优先符合以下数列：a）单线制：70、95、120、185、240、300、400、500、630、800、1000、1200、1600。b）双线制：70×2、95×2、120×2、185×2、240×2、300×2、500×2、630×2、800×2、1000×2。
4.2.2额定线速度
其值推荐为80m/min、125m/min、240m/min、360m/min、600m/min、1000m/min、1500m/min。5要求
5.1使用环境条件
5.1.1低电压型使用条件
5.1.1.1正常使用条件
5.1.1.1.1周围空气温度
室内型为-5℃～40℃，室外型为-25℃～40℃，并且在24h内其平均温差不得超过35℃。5.1.1.1.2大气条件
a）室内型：大气相对湿度在周围空气温度为40℃时，不超过50%；在较低环境温度下可以有较高的相对湿度；
b）室外型：温度为25℃时，相对湿度短时可以高达100%。5.1.1.1.3海拨
使用场所的海拔不应超过2000m。4
JB/T6391.2—2010
注：对于海拔高于2000m的装置，需要考虑到空气冷却作用和介电强度的下降。对用于上述条件下运行的装置应根据制造商和用户的协议进行设计或使用。5.1.1.1.4污染等级
按GB14048.1和GB7251.1的分类规定，确定室内型不应低于3级，室外型不应低于4级。5.1.1.2特殊使用条件
当存在下述使用条件时，由用户和制造商协商解决。a）与5.1.1.1规定的使用环境条件不符；b）由于使用环境中温度、气压急剧变化、装置内出现异常凝露：c）使用环境存在导电尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸气或盐雾污染；d）装置使用在强电场或强磁场的环境中；e）装置暴露在高温中，局部受到发热源辐射或电和光长期辐射；f）装置在有霉菌或微生物侵蚀的环境中使用；g）装置使用于易燃、易爆场所；h）装置使用于强烈振动和冲击的场所。5.1.2高电压型使用条件
5.1.2.1正常使用条件按GB/T11022一1999中的2.1规定。5.1.2.2特殊使用条件按GB/T110221999中的2.2规定。5.2装置的额定值
装置的额定工作电压和最高工作电压应符合GB/T156和本标准表1的规定。5.2.1
表1工作电压
低压型
高压型
220/380（230/400）
380/660（400/690）
(1140)
电压范围是低压电器推荐使用电压。b电压范围是煤矿等特殊场合使用电压。额定工作电压
5.2.2装置的接触线额定载流量是在正常使用条件、100%接电持续率条件下，接触线截面积许用载流量。装置的最大载流量是在接触线额定载流量的基础上，加上桥架的载流系数，所许用的最大载流能力。载流量由用户根据导电截面积、使用环境、工况条件自行确定，表2、表3为推荐载流量。不同负载持续率下的载流量折算系数可参照JB/T6391.1一2010中表1的规定。表2单线制额定载流量推荐值
额定截面积
推荐额定载流量
最大载流量
JB/T6391.2—2010
额定截面积
额定截面积
120×2
185×2
240×2
300×2
400×2
500×2
630×2
800×2
1000×2
2单线制额定载流量推荐值（续）表2
推荐额定载流量
3双线制额定载流量推荐值
推荐额定载流量
装置的额定工作频率为50Hz或60Hz。5.2.4装置的额定线速度，应满足受电设备运行速度的要求。5.3材料和结构
5.3.1接触线
最大载流量
最大载流量
5.3.1.1装置的接触线应选用导电率高，载流能力大，具有一定机械强度和表面硬度的导电金属材料；当选用导电铜时其表面硬度不小于65HBW，当选用导电铝时其机械拉伸强度不小于118MPa。2用导电铜或铜合金作接触线应符合GB/T5585.1规定的要求。用导电铝或铝合金作接触线应符5.3.1.2
合GB/T5585.2规定的要求。用不锈钢或其他材料作接触线，应满足载流能力的需要3结构尺寸精度要求应符合表4。5.3.1.3
表4接触线结构尺寸精度
标称长度土8
4接触线表面应光洁，不应有折边、裂纹、夹杂物。5.3.1.4
5.3.2接触线桥架
截面积
标定土5%
5.3.2.1接触线桥架成型材料如为钢板材，厚度不应低于2mm，如采用具有防锈性能的铝合金型材，应具有满足架设条件的刚性，上下平面应平行，不得有明显查斜。6
JB/T6391.2--2010
5.3.2.2接触线桥架应进行可靠的防锈处理，可采用金属镀层或喷涂漆层防锈。涂装前应按GB/T8923的规定进行表面除锈处理，处理后表面应符合St2级要求。5.3.2.3涂层表面应均匀，不应有起泡、脱落、开裂、流挂、皱皮、外夹杂质及其他降低保护的显著污染。漆膜的附着力应不低于GB/T9286一1998单2级的要求，漆色应采用GB2893规定的警告色。
5.3.2.4装置标称长度的允差为土8mm。5.3.2.5装置应有足够的辅助电缆敷设位置。5.3.3支柱绝缘子
5.3.3.1支柱绝缘子选用瓷件，其绝缘性能、爬电距离应符合JB/T10583或GB/T8287.1的要求，其机械强度等级应大于16KN。如选用高分子绝缘材料，应符合上述性能要求。5.3.3.2支柱绝缘子应符合JB/T5895、GB/T5582的选用原则，并应与系统工作电压，户内、户外环境，污移等级，安装方向等要求相符。5.3.4组装型滑接导轨单元
5.3.4.1压板和连接器采用半硬铜。连接器应塘锡处理。5.3.4.2安装在接触线桥架上的接触线，其直线方向的高低不应大于1mm/m，单元标准长度直线方向的高低不超过3mm。双线制安装，二线平面高度差不应大于0.75mm。5.3.4.3压板配制间隔应符合表5的规定。表5压板配制间隔
接触线截面积
压板间隔
≤110
5.3.4.4标准长度的刚体滑接输电导轨单元中接触线桥架的连接缝与接触线的连接缝应错开，接缝错开距离不应小于260mm。
5.3.5复合型输电导轨单元
5.3.5.1复合型输电导轨，复合处应进行塘锡处理，或涂有导电复合脂等其他消除电腐蚀的有效方法。
5.3.5.2复合处不应有明显的空气缝隙、裂纹。复合处接触线与桥架不应有松动。5.3.6装置的连接
5.3.6.1接触线和接触线桥架的连接、连接缝间隙α值均应符合表6的规定。表6端面间隙值
最高工作温度
3≤a≤5
5795.3.6.2组装型的接触线在标准长度的中点，应采取固定压接，其余压接点采用浮动压接。5.3.6.3接触线的连接处，采用导电铜材料时应糖锡处理或同等效力的处理方法；采用铜铝连接时应用铜铝过渡接头，或采用其他有效方法，消除电腐蚀。5.3.7集电器
5.3.7.1集电器所用电刷材料应为高含铜量的金属石墨类材料，其含铜量不低于60%。允许线速度不小于20m/s，其余力学性能、电气性能应符合JB/T4003的要求。5.3.7.2集电器在压力方向的有效补偿距离不小于土30mm。5.3.7.3集电器在标定工作状态时，集电刷单位面积接触压力应在15kPa～25kPa。JB/T6391.2--2010
5.3.7.4集电刷的使用电流密度应不大于20A/cm2。5.3.7.5集电器应有明显可觉察的集电刷磨损极限的警示标志。5.3.8供电单元
5.3.8.1供电单元的接线端子应糖锡处理。5.3.8.2供电端子应采用平垫圈和防松紧固件并经防锈处理。5.3.8.3装置所有输电电缆、辅助电缆、铜编织线、供电箱应符合绝缘电压配合要求。5.3.9电击防护
5.3.9.1装置的绝缘防护根据GB19517规定为0类设备，以基本绝缘可靠性作为电击防护。5.3.9.2装置应采用必要的直接接触保护措施，要求装置工作场所除非借助工具才能进入或接触，如条件不允许，应进行有效隔离，或设有进入装置区域的有效警示。5.3.9.3装置的所有关联的不带电的金属体均应采取可靠接地方式，进行直接接触保护。5.4性能要求
5.4.1机械强度
5.4.1.1接触线敷设强度
5.4.1.1.1组装型输电导轨单元上固定的接触线，按6.6.1.1所规定的方法进行敷设强度试验时，不应有接触线与桥架发生位移错位或产生影响工作的变形。5.4.1.1.2复合型输电导轨单元上固定的接触线，按6.6.1.2所规定的方法进行敷设强度试验时，其剪切强度不应低于0.5MPa。
5.4.1.2负荷强度
装置采用支柱绝缘子安装成上置、下置、侧置等方式时，在桥架连接处均能承受6.6.2所规定的附加载荷，卸载后应符合下列要求：a）测量绝缘电阻符合表7要求；b）桥架间隙、接触线的间隙均符合表6的规定；c）未发生其他有害变形、断裂、脱落；d）进行额定短时工频耐受电压试验满足5.4.3.4.1的要求。5.4.2电阻和阻抗值
装置在使用说明书或出厂技术文件中应给出接触线电阻值，额定频率下的阻抗值。5.4.3绝缘配合和绝缘强度
5.4.3.1绝缘电阻
装置带电体与不带电体、带电体与带电体之间在额定条件下绝缘电阻见表7的规定。5.4.3.2安全净距
装置裸带电体间以及裸带电体与不带电裸导体间的空气最小安全净距根据GBJ149一1990的规定：应不小于表8所示值。
表7绝缘电阻
单位：MQ
系统电压
1.03.06.0室内型
≥100
≥500
室外型
≥300
≥1000
≥1000
