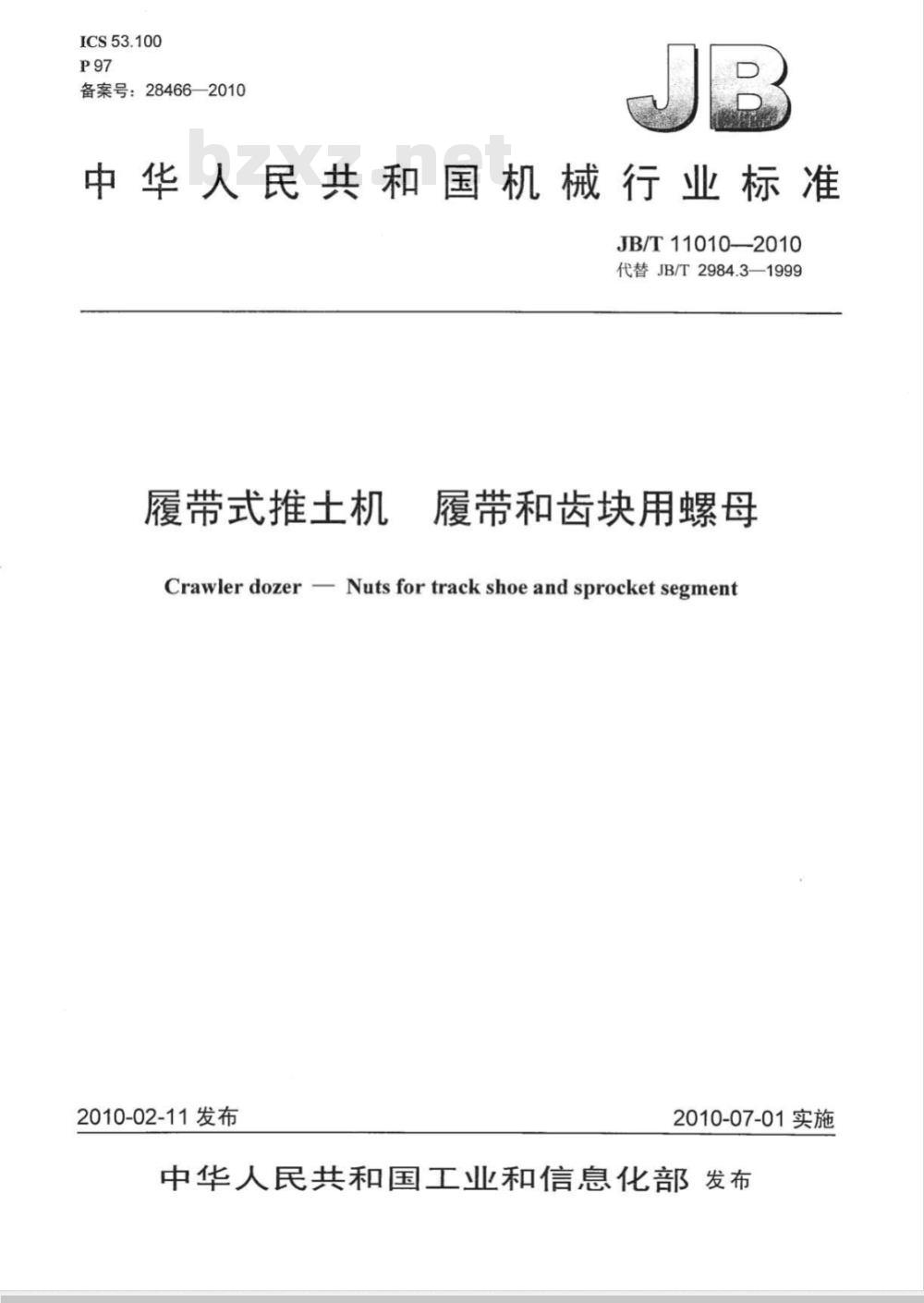

【机械行业标准(JB)】 履带式推土机 履带和齿块用螺母

ICS53.100
备案号：28466—2010
中华人民共和国机械行业标准
JB/T11010—2010
代替JB/T2984.3-—1999
履带式推土机
履带和齿块用螺母
Crawler dozer Nuts for track shoe and sprocket segment2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言。wwW.bzxz.Net
1范围
规范性引用文件
3形式和尺寸

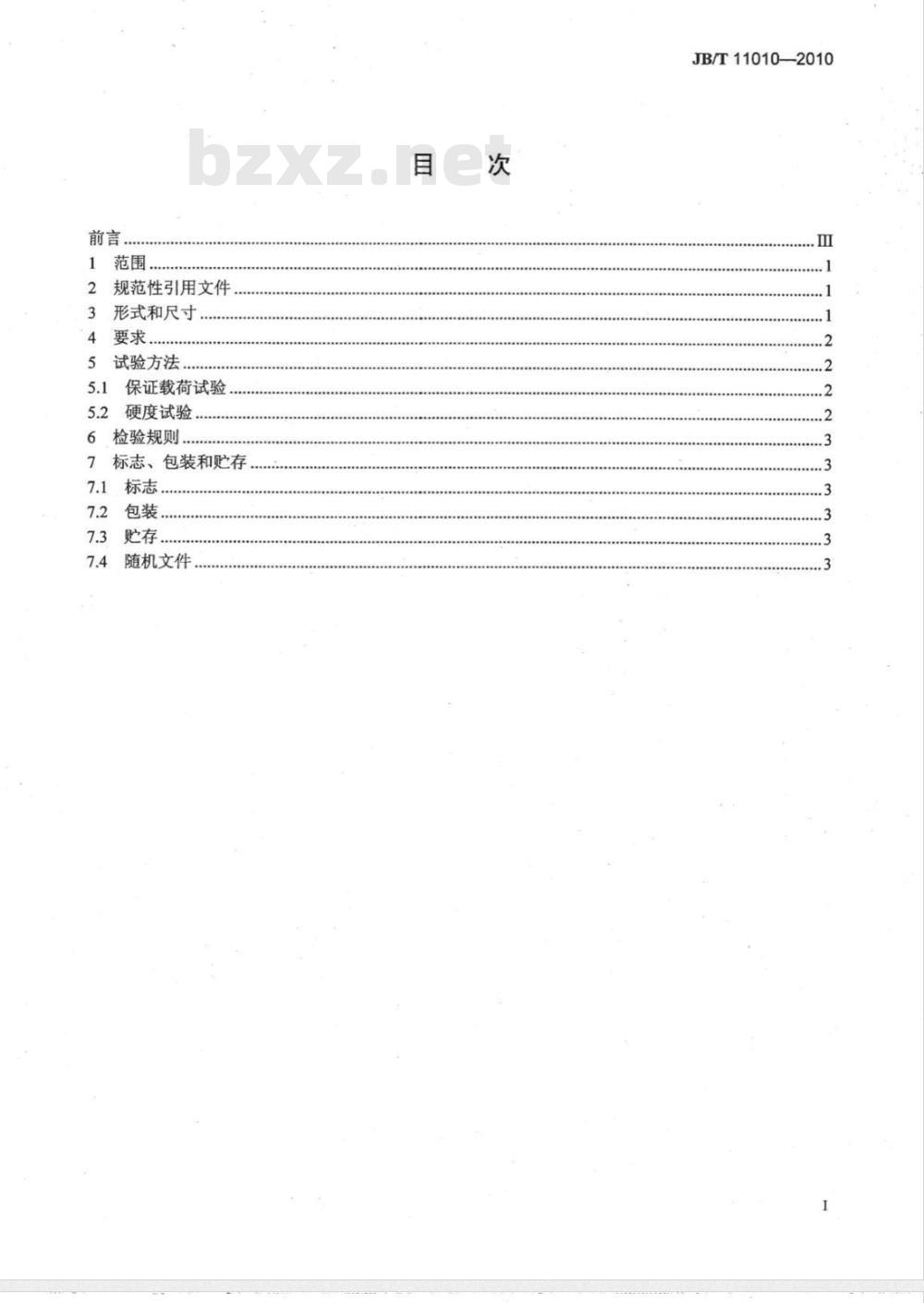

4要求，
5试验方法
5.1保证载荷试验
硬度试验.
检验规则.
标志、包装和贮存
贮存，
随机文件
JB/T11010——2010

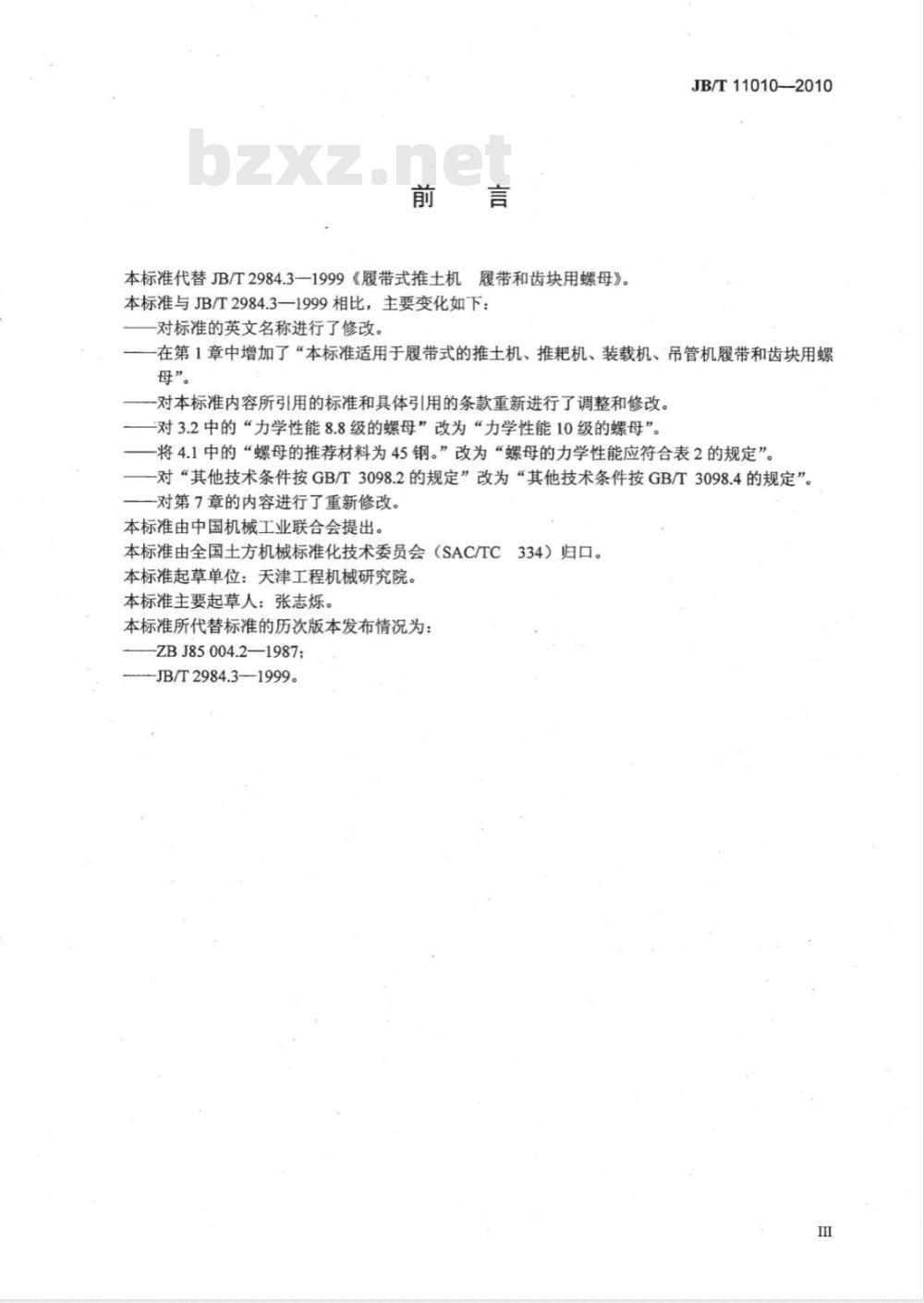

本标准代替JB/T2984.3—1999《履带式推土机履带和齿块用螺母》。本标准与JB/T2984.3—1999相比，主要变化如下：对标准的英文名称进行了修改。JB/T11010—2010
在第1章中增加了“本标准适用于履带式的推土机、推耙机、装载机、吊管机履带和齿块用螺母”。
一对本标准内容所引用的标准和具体引用的条款重新进行了调整和修改。对3.2中的“力学性能8.8级的螺母”改为“力学性能10级的螺母”。将4.1中的“螺母的推荐材料为45钢。”改为“螺母的力学性能应符合表2的规定”-对“其他技术条件按GB/T3098.2的规定”改为“其他技术条件按GB/T3098.4的规定”一对第7章的内容进行了重新修改。本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。本标准起草单位：天津工程机械研究院。本标准主要起草人：张志烁。
本标准所代替标准的历次版本发布情况为：ZBJ85004.2—1987;
-JB/T2984.3—1999。
1范围
履带式推土机履带和齿块用螺母JB/T11010—2010
本标准规定了履带式推土机履带和齿块用螺母（以下简称螺母）的形式和尺寸、要求、试验方法、检验规则、标志、包装和贮存。本标准适用于履带式的推土机、推耙机、装载机、吊管机履带和齿块用螺母。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T90.1紧固件·验收检查（GB/T90.1—2002，idtISO3269:2000）GB/T193—2003普通螺纹直径与螺距系列（ISO261:1998，MOD）GB/T197—2003普通螺纹公差（ISO965-1:1998，MOD）GB/T3098.4—2000紧固件机械性能螺母细牙螺纹（idtISO898-6:1994）JB/T5947工程机械包装通用技术条件3形式和尺寸

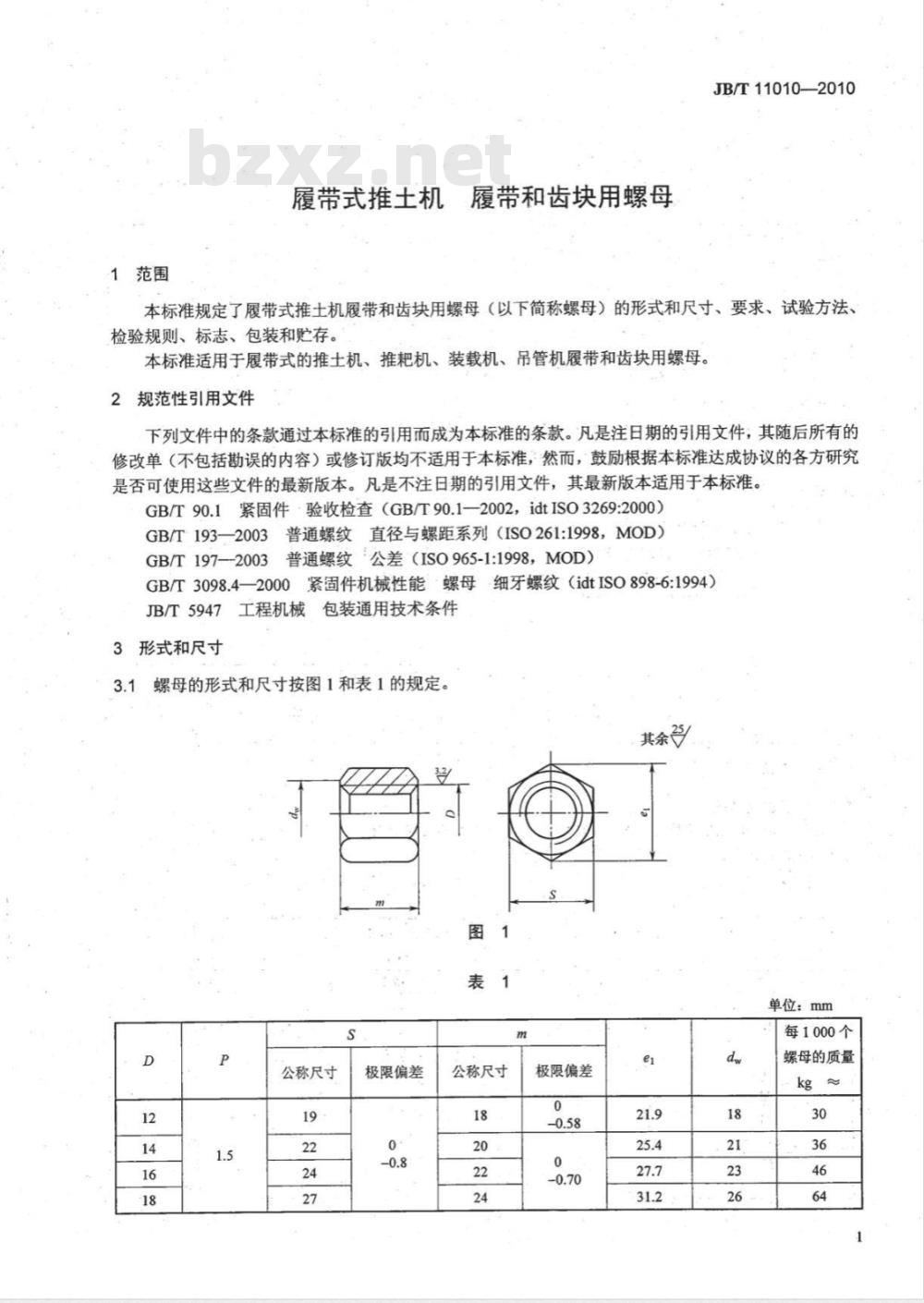

螺母的形式和尺寸按图1和表1的规定。其余
公称尺寸
极限偏差
公称尺寸
极限偏差
单位：mm
每1000个
螺母的质量
JB/T11010—2010
3.2标记示例：
细牙普通螺纹，
公称尺寸
极限偏差
表1 (续)
公称尺寸
直径22mm，螺距1.5mm，
极限偏差
每1000个
螺母的质量
螺纹精度6级，力学性能10级的螺母，标记为：螺母
M22X1.5-6级-10JB/T11010—20104要求

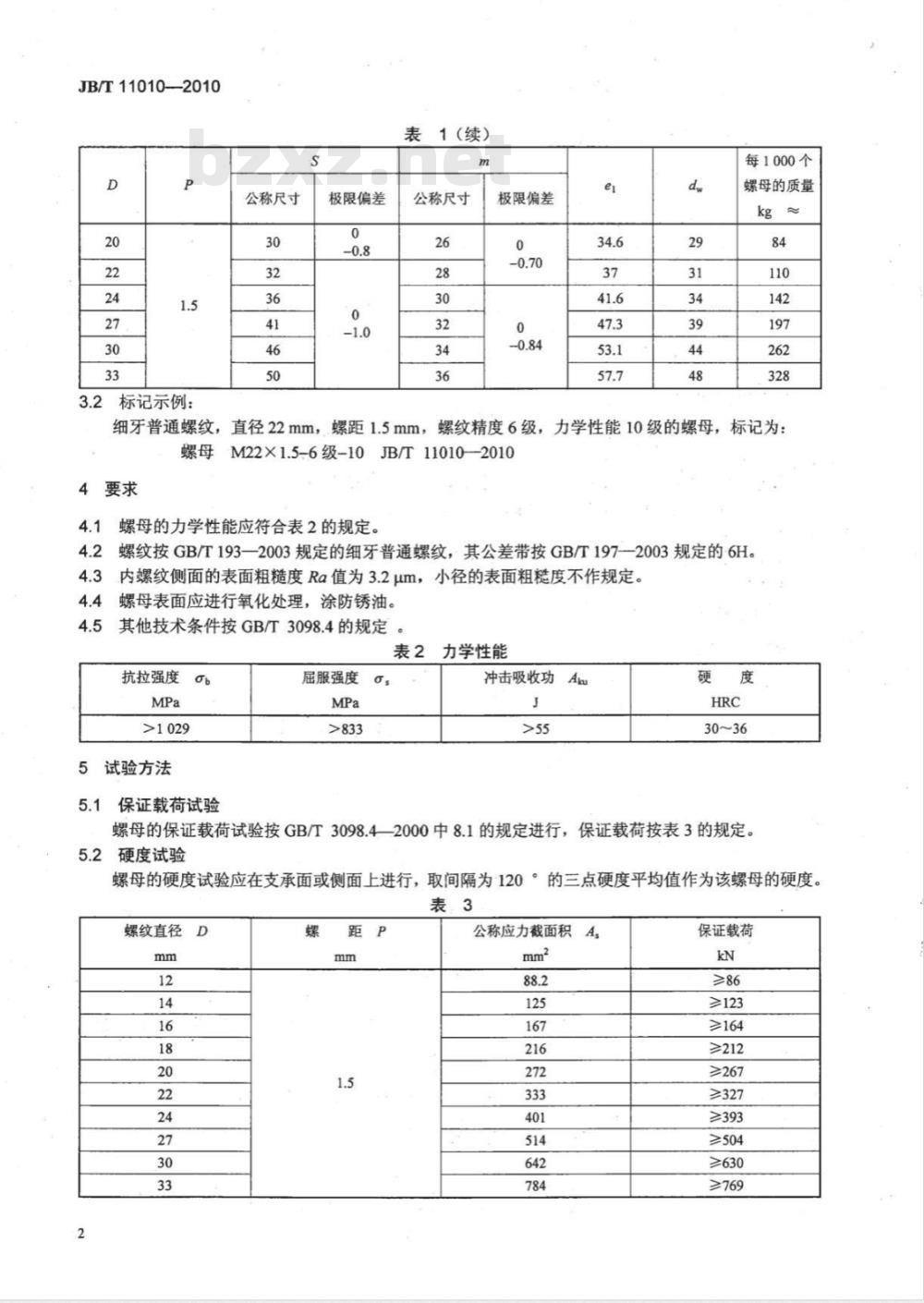

螺母的力学性能应符合表2的规定。螺纹按GB/T193—2003规定的细牙普通螺纹，其公差带按GB/T197—2003规定的6H。4.3
内螺纹侧面的表面粗糙度Ra值为3.2μm，小径的表面粗糙度不作规定。4.4
螺母表面应进行氧化处理，涂防锈油。其他技术条件按GB/T3098.4的规定力学性能
抗拉强度
5试验方法
保证载荷试验
屈服强度
冲击吸收功Aia
螺母的保证载荷试验按GB/T3098.42000中8.1的规定进行，保证载荷按表3的规定。硬度试验
螺母的硬度试验应在支承面或侧面上进行，取间隔为120°的三点硬度平均值作为该螺母的硬度。表3
螺纹直径D
公称应力截面积A4
保证载荷
≥123
≥>164
≥212
≥267
≥327
≥393
≥504
≥630
≥769
检验规则
螺母由制造商检验部门按产品图样和本标准检验。JB/T11010—2010
6.2螺母出厂前应对成批生产的螺母进行抽检。抽检方法按GB/T90.1的规定，n=80件，并根据检查项目的重要程度规定合格质量水平（AQL）、合格判定数（A）。压实度测量仪的采样频率不低于500Hz。7标志、包装和购存
7.1标志
产品的包装箱外表面应标明：
制造商名称、商标和地址：
产品名称和规格；
制造日期、出厂编号；
收货单位名称和地址。
7.2包装
螺母的包装应符合JB/T5947的规定。7.3购存
螺母装箱后应放置在干燥、通风的仓库中，在正常情况下，自出厂之日起一年内不应锈蚀。7.4随机文件
产品的随机文件应包括：
产品合格证：
产品使用说明书；
装箱单。
