【机械行业标准(JB)】 履带式推土机 驱动轮齿块用螺栓

ICS53.100
备案号：28465—2010

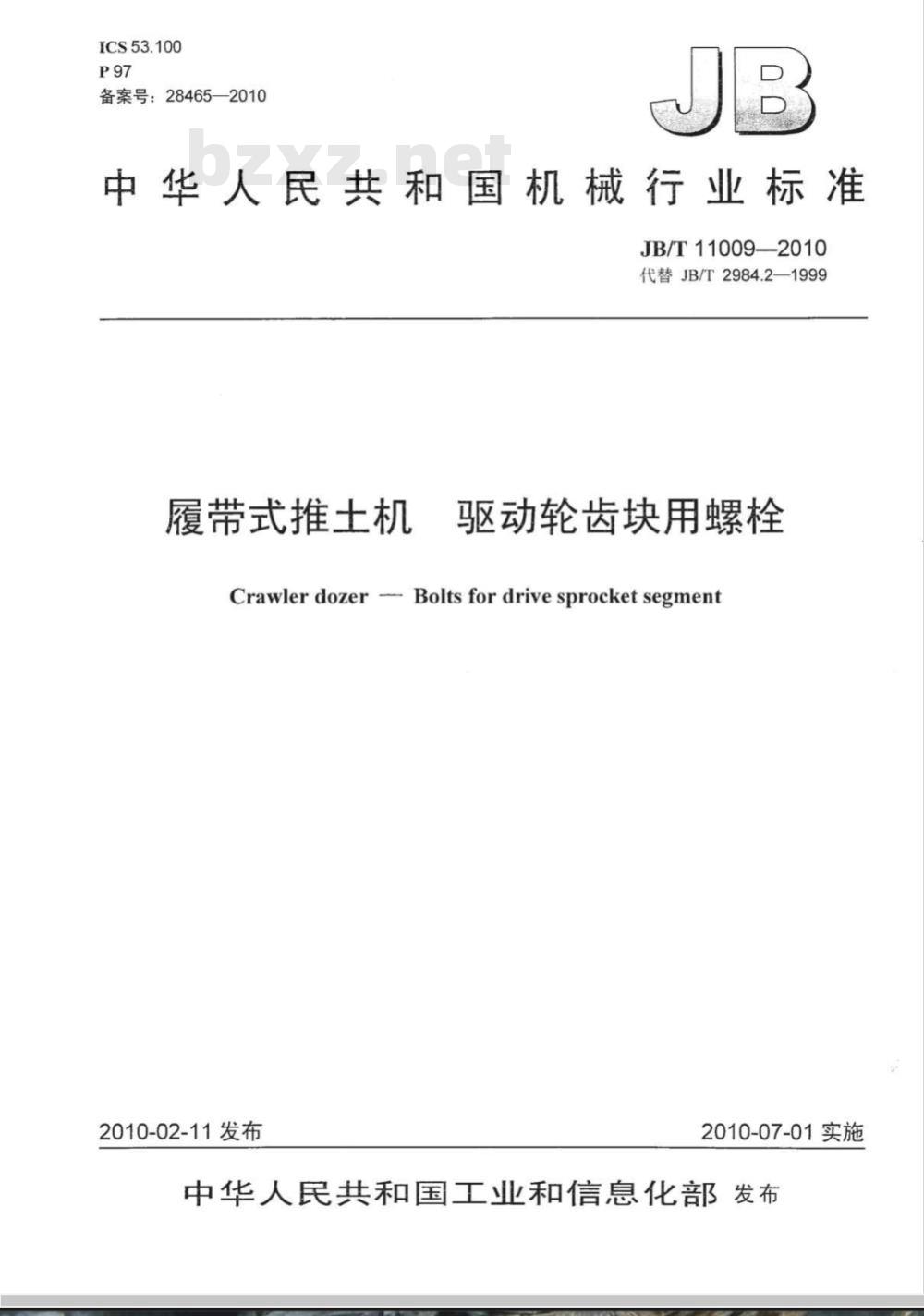

中华人民共和国机械行业标准
JB/T11009—2010
代替JB/T2984.2—1999
履带式推土机
驱动轮齿块用螺栓
Crawler dozer--- Bolts for drive sprocket segment2010-02-11发布
2010-07-01实施

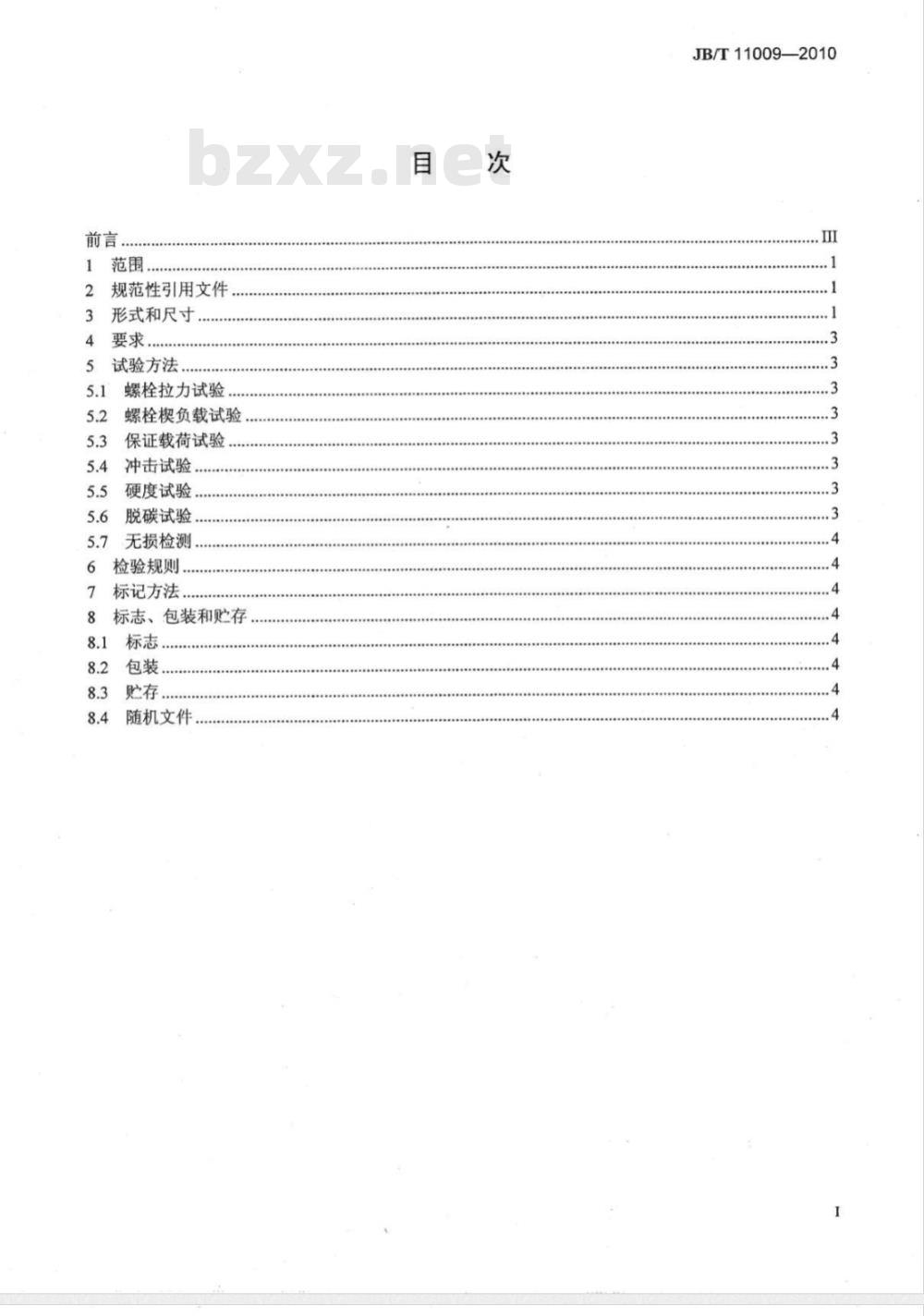

中华人民共和国工业和信息化部发布前言
规范性引用文件
形式和尺寸
试验方法.
螺栓拉力试验
螺栓楔负载试验
保证载荷试验
冲击试验
硬度试验
脱碳试验.
无损检测
检验规则
标记方法
标志、包装和贮存
随机文件
JB/T11009—2010

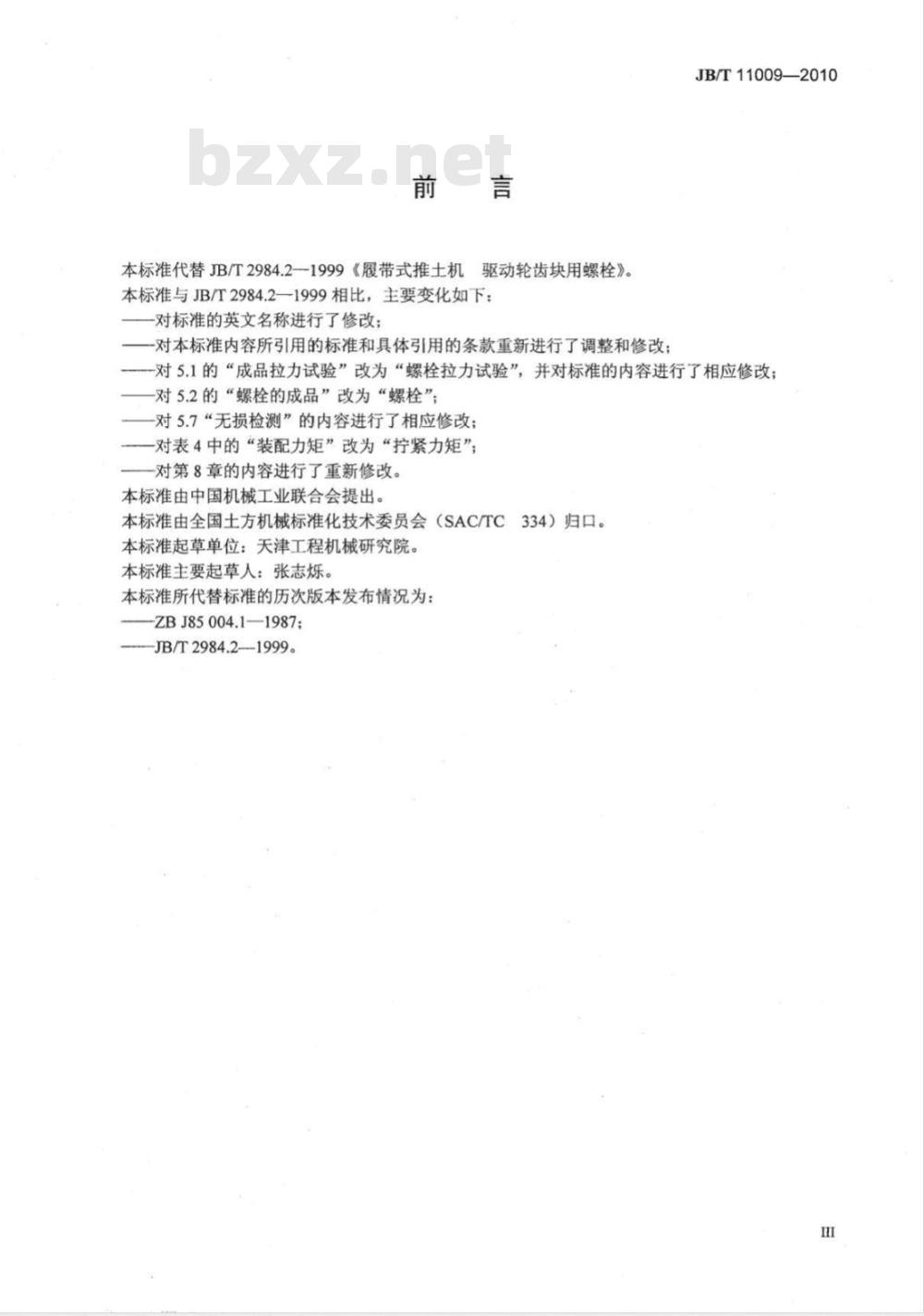

本标准代替JB/T2984.21999《履带式推土机驱动轮齿块用螺栓》本标准与JB/T2984.2一1999相比，主要变化如下：对标准的英文名称进行了修改；-对本标准内容所引用的标准和具体引用的条款重新进行了调整和修改；JB/T11009—2010
一对5.1的“成品拉力试验”改为“螺栓拉力试验”，并对标准的内容进行了相应修改；-对5.2的“螺栓的成品”改为“螺栓”；-对5.7“无损检测”的内容进行了相应修改；-对表4中的“装配力矩”改为“拧紧力矩”-对第8章的内容进行了重新修改。本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。本标准起草单位：天津工程机械研究院。本标准主要起草人：张志烁。
本标准所代替标准的历次版本发布情况为：-ZBJ85004.1—1987;
-JB/T2984.2-1999。

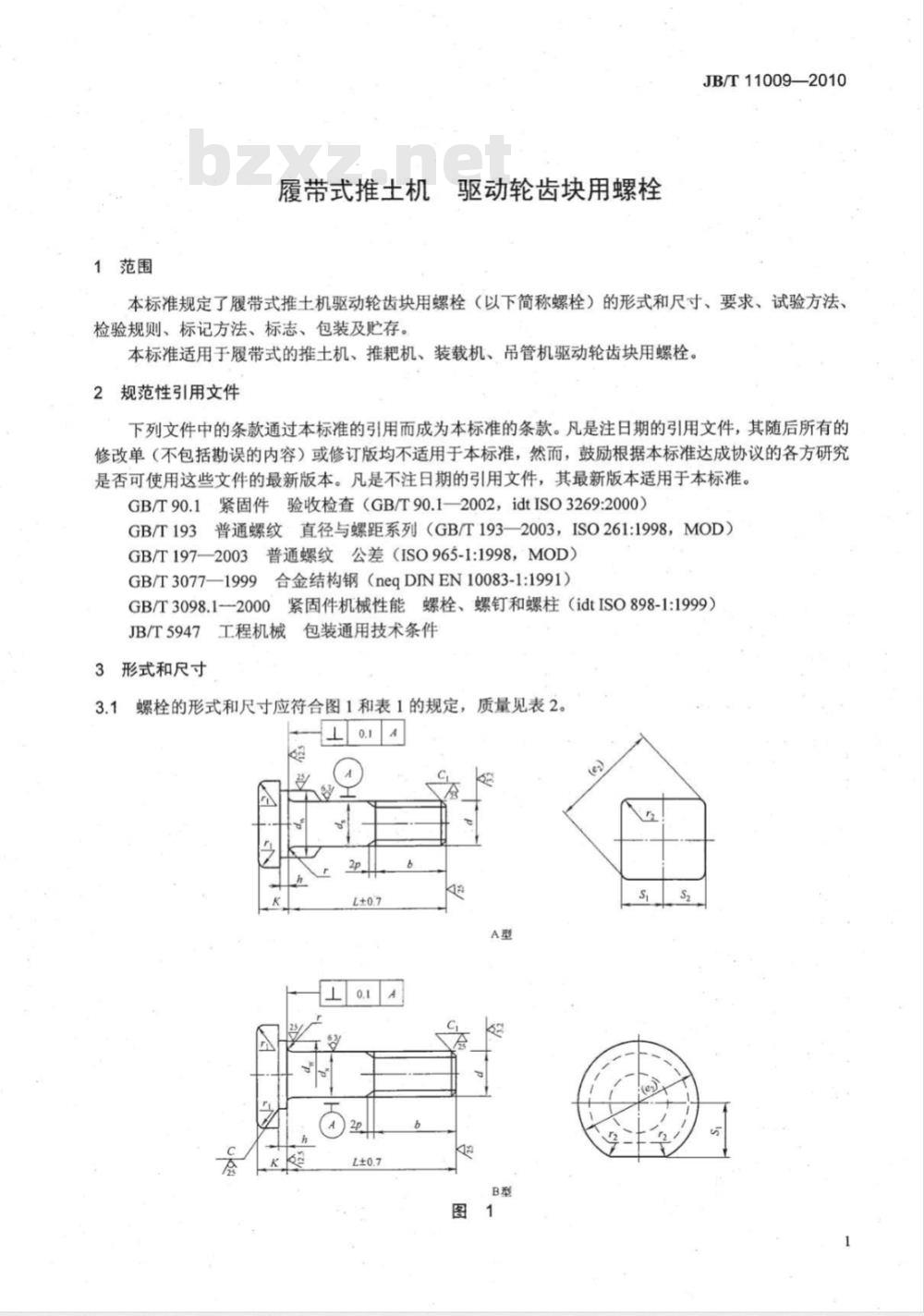

1范围
履带式推土机驱动轮齿块用螺栓JB/T11009—2010
本标准规定了履带式推土机驱动轮齿块用螺栓（以下简称螺栓）的形式和尺寸、要求、试验方法、检验规则、标记方法、标志、包装及贮存。本标准适用于履带式的推土机、推粑机、装载机、吊管机驱动轮齿块用螺栓。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T90.1紧固件验收检查（GB/T90.1—2002，idtISO3269:2000）GB/T193普通螺纹直径与螺距系列（GB/T193—2003，ISO261:1998，MOD）GB/T197—2003普通螺纹公差（ISO965-1:1998，MOD）GB/T3077—1999合金结构钢（neqDINEN10083-1:1991）GB/T3098.1-2000紧固件机械性能螺栓、螺钉和螺柱（idtISO898-1:1999）JB/T5947工程机械包装通用技术条件3形式和尺寸

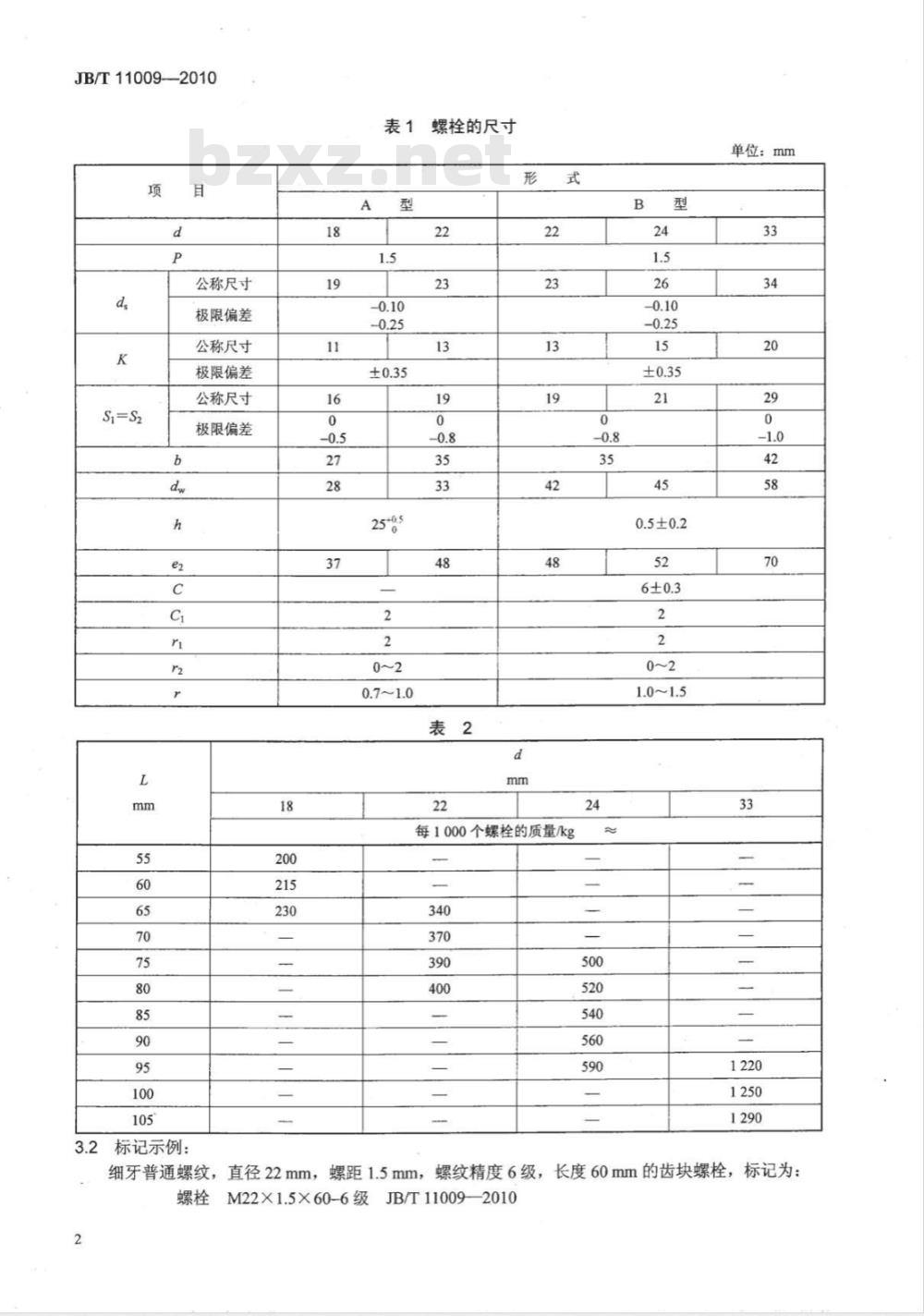

螺栓的形式和尺寸应符合图1和表1的规定，质量见表2。1.14
JB/T11009—2010
公称尺寸
极限偏差
公称尺寸
极限偏差
公称尺寸
极限偏差
标记示例：
螺栓的尺寸
每1000个螺栓的质量/kg
单位：mm
螺纹精度6级，长度60mm的齿块螺栓，标记为：细牙普通螺纹，
直径22mm，典
螺距1.5mm，
M22X1.5X60-6级JB/T110092010
4要求
JB/T11009—2010
4.1螺栓推荐采用GB/T30771999规定的35CrMoA材料制造（允许使用各项技术性能均符合本标准要求的其他材料)。
4.2螺栓的力学性能应符合表3的规定。表3力学性能
抗拉强度b
≥1098
屈服强度。，
≥980
螺栓的拧紧力矩应符合表4的要求。d
紧力矩
装配载荷
461~559
883~1078
冲击吸收功Aicu
1078~1275
2550~3138
4.4螺纹按GB/T193规定的细牙普通螺纹，螺纹公差带按GB/T197—2003的6g级，外螺纹的牙底形状按GB/T197—2003中第7章规定。4.5外螺纹工作面的表面粗糙度Ra值为3.2μm，大径的表面粗糙度不作规定。螺栓不应有飞边、氧化皮、裂纹等其他对实际使用有影响的缺陷。4.6
螺栓轴线的直线度误差应小于（0.3/100）1。螺栓表面应进行氧化处理，涂防锈油。试验方法
螺栓拉力试验
螺栓拉力试验按GB/T3098.1—2000中8.2规定进行。拉力载荷应符合表5的规定。表5拉力试验的拉力载荷
拉力载荷
螺栓楔负载试验
螺栓楔负载试验按GB/T3098.1—2000中8.6规定进行，拉力载荷应符合表5的规定。5.31
保证载荷试验
螺栓的保证载荷试验按GB/T3098.1—2000中8.5规定进行，保证载荷应符合GB/T3098.1—2000中10.9级的规定。免费标准bzxz.net
5.4冲击试验
螺栓的冲击试验应符合GB/T3098.1—2000中8.7规定。5.5硬度试验
螺栓的硬度试验按GB/T3098.1—2000中8.4规定进行。5.6脱碳试验
脱碳试验按GB/T3098.1——2000中10.9级的脱碳要求和GB/T3098.1--2000中8.9规定的试验方3
JB/T11009—2010
法进行。
5.7无损检测
螺栓应做无损检测。
6检验规则
6.1螺栓由制造商检验部门按产品图样和本标准检验6.2螺栓出厂前应对成批生产的螺栓进行抽检。抽检方法按GB/T90.1的规定，n=80件，并根据检查项目的重要程度确定合格质量水平（AQL）、合格判定数（A。）。7标记方法
在螺栓头部顶面打印标记和商标，标记为××（表示螺栓强度级别），标记和商标应清晰（见图2）。商标
8标志、包装和贮存
8.1标志
产品的包装箱外表面应标明：
制造商名称、商标和地址：
产品名称和规格；
制造日期、出厂编号；
收货单位名称和地址。
8.2包装
螺栓的包装应符合JB/T5947的规定。2
螺栓装箱后应放置在干燥、通风的仓库中，在正常情况下，自出厂之日起一年内不应锈蚀。随机文件
产品的随机文件应包括：
产品合格证；
产品使用说明书；
装箱单。
