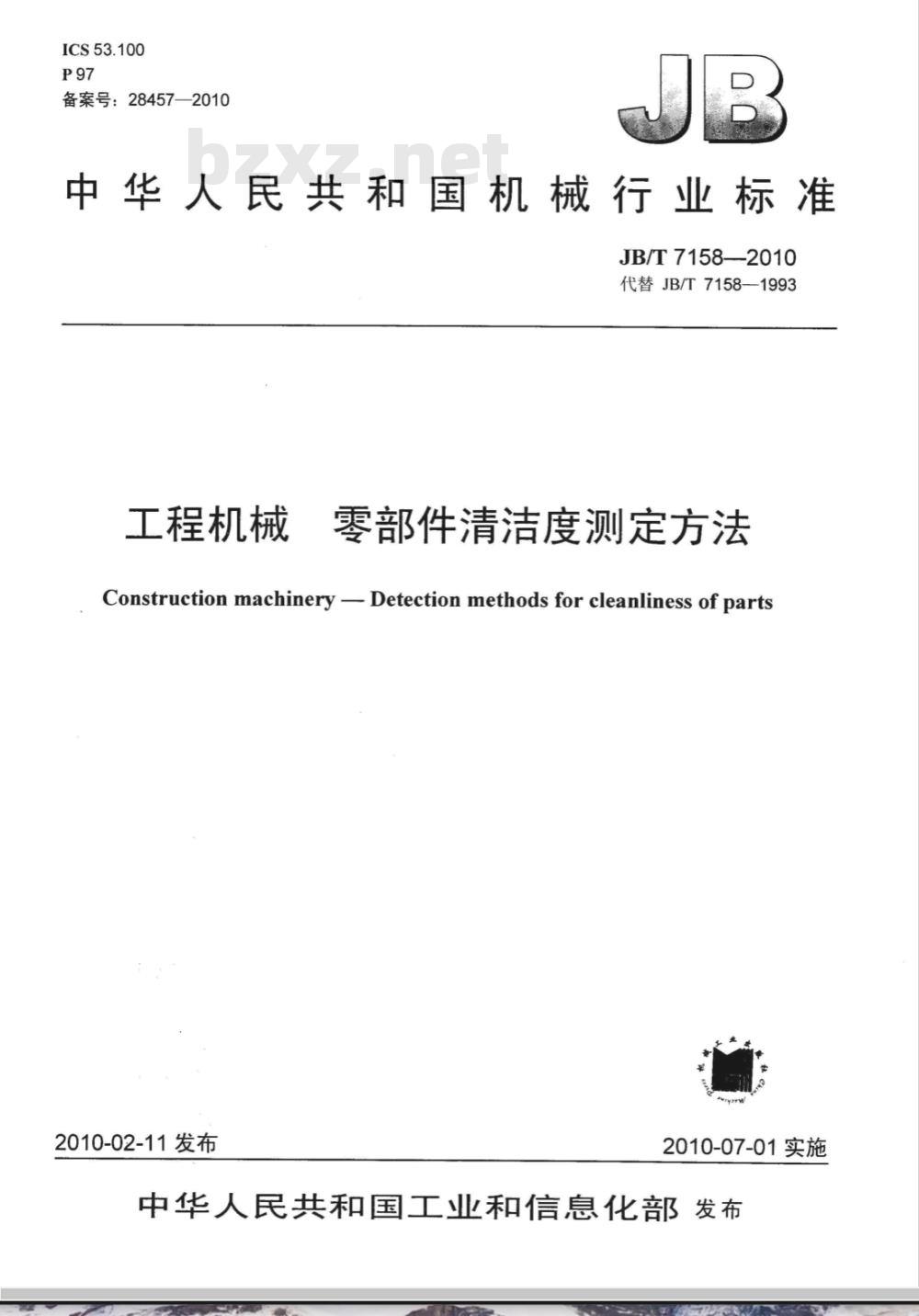

ICS53.100
备案号：28457—2010
中华人民共和国机械行业标准
JB/T7158—2010
代替JB/T7158-1993
工程机械
零部件清洁度测定方法
Construction machinery - Detection methods for cleanliness of parts2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布JB/T7158--2010

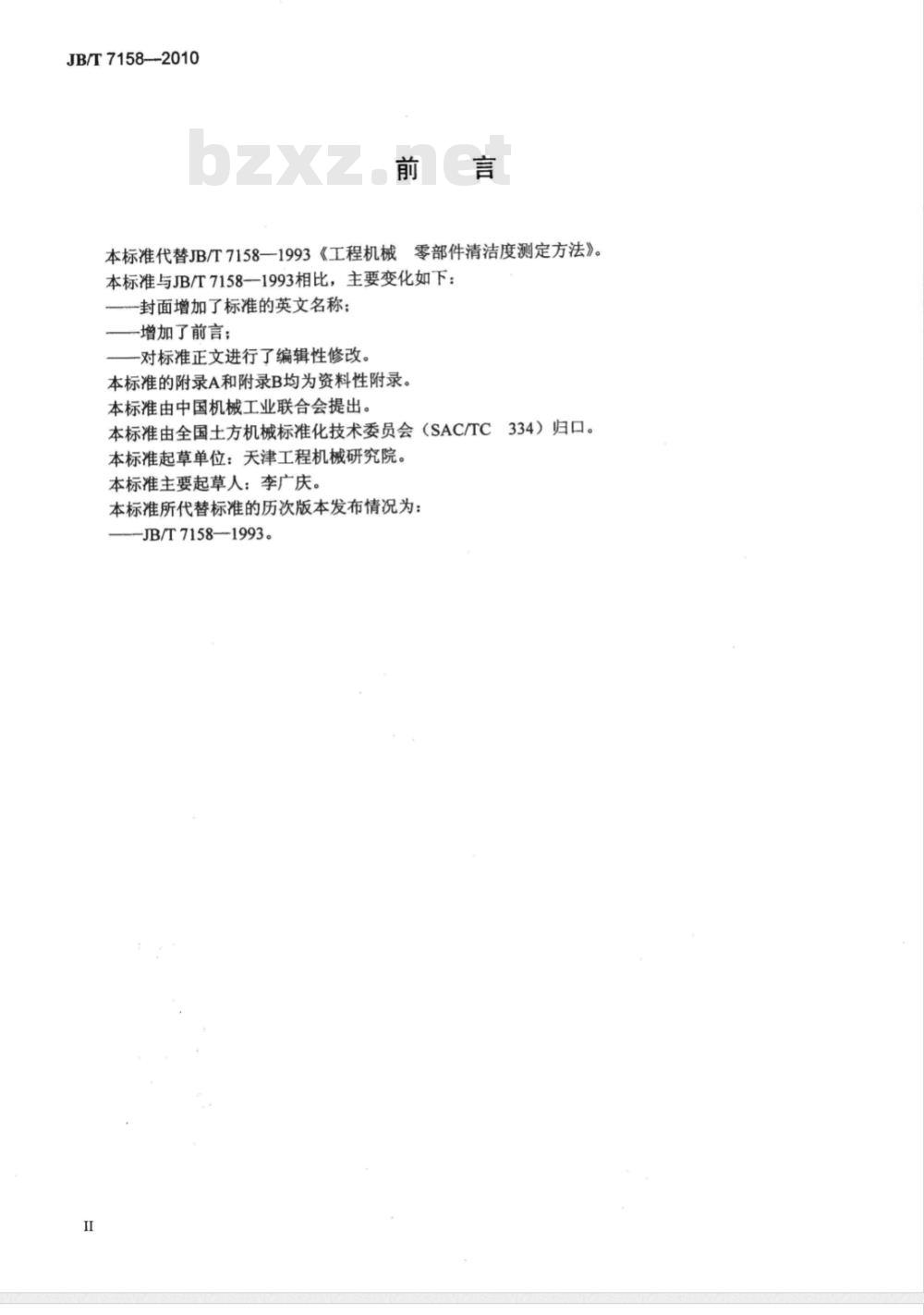

本标准代替JB/T7158—1993《工程机械零部件清洁度测定方法》。本标准与JB/T7158-1993相比，主要变化如下：-封面增加了标准的英文名称；
-增加了前言；
-对标准正文进行了编辑性修改。本标准的附录A和附录B均为资料性附录。本标准由中国机械工业联合会提出，334）归口。
本标准由全国土方机械标准化技术委员会（SAC/TC本标准起草单位：天津工程机械研究院。本标准主要起草人：李广庆。
本标准所代替标准的历次版本发布情况为：-JB/T7158—1993。

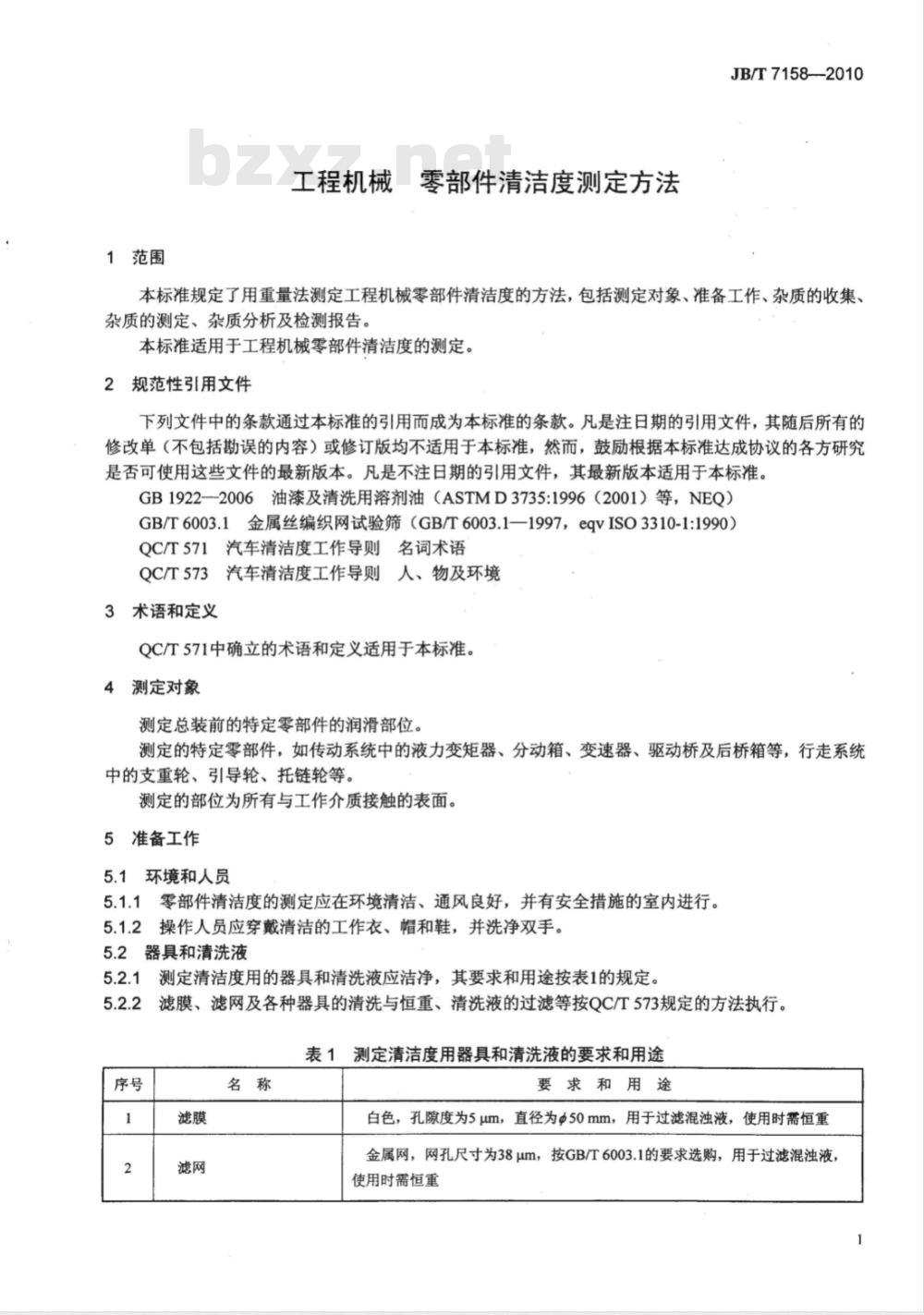

1范围
工程机械零部件清洁度测定方法JB/T7158—2010
本标准规定了用重量法测定工程机械零部件清洁度的方法，包括测定对象、准备工作、杂质的收集、杂质的测定、杂质分析及检测报告。本标准适用于工程机械零部件清洁度的测定。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1922-2006油漆及清洗用溶剂油（ASTMD3735:1996（2001）等，NEQ）GB/T6003.1金属丝编织网试验筛（GB/T6003.1—1997，eqvISO3310-1:1990）QC/T571汽车清洁度工作导则名词术语QC/T573汽车清洁度工作导则人、物及环境3术语和定义
QC/T571中确立的术语和定义适用于本标准。4测定对象
测定总装前的特定零部件的润滑部位。测定的特定零部件，如传动系统中的液力变矩器、分动箱、变速器、驱动桥及后桥箱等，行走系统中的支重轮、引导轮、托链轮等。测定的部位为所有与工作介质接触的表面。5准备工作
5.1环境和人员
5.1.1零部件清洁度的测定应在环境清洁、通风良好，并有安全措施的室内进行。5.1.2操作人员应穿戴清洁的工作衣、帽和鞋，并洗净双手。5.2器具和清洗液
测定清洁度用的器具和清洗液应洁净，其要求和用途按表1的规定。滤膜、滤网及各种器具的清洗与恒重、清洗液的过滤等按QC/T573规定的方法执行。5.2.2
表1测定清洁度用器具和清洗液的要求和用途序号
要求和用途
白色，孔隙度为5μm，直径为Φ50mm，用于过滤混浊液，使用时需恒重金属网，网孔尺寸为38μm，按GB/T6003.1的要求选购，用于过滤混浊液，使用时需恒重
JB/T7158-2010
微孔过滤装置
分析天平
显微镜
烘箱或干燥器
玻璃板
表1测定清洁度用器具和清洗液的要求和用途（续）要求和用途
构造如图，用于过滤混浊液
2——尼龙管：
滤膜支撑架7-
最大称重200g，
漏斗座：8
分度值0.1mg
金属夹：4——漏斗：5-—滤膜；耐油橡胶塞：9抽滤瓶。
用于测定杂质重量
最小放大倍数为40倍，用于测定杂质大小棒形，使用时将所用的一端用洁净的玻璃纸（或塑料）包好，用于将杂质中的磁性物和非磁性物分开
用于烘干滤膜和滤网，温升可达100℃装有喷嘴的尼龙瓶，用于喷洗零件2块50mm×50mm普通平面玻璃，用于测定杂质硬度其他玻璃用品：称量瓶、
带盖容器等下载标准就来标准下载网
尼龙刷、扁平无齿镊子、
塑料桶、盆及擦拭绸子等
清洗液
6试验方法
清洁度测定与分析用物，其规格与数量按使用要求确定。使用时需恒重按GB1922规定的NY-120溶剂油，用于清洗零件表面，使用时需用0.45um的滤膜过滤
6.1用洗瓶将被测零件的非检测部位清洗干净，并防止杂质落入被测部位。6.2将被测零件置于工作台上，用装有清洗液的洗瓶冲洗各被测部位。形状复杂的零件，可将清洗液倒入零件内腔充分搅动，以洗净杂质。当杂质难以洗净时，可用尼龙刷蘸清洗液刷洗被测部位，再进行冲洗。在反复刷洗过程中，需将粘附在刷子上的杂质洗净，再刷洗零件。刷洗或冲洗零件时，要防止杂质落到容器外。
6.3当零件的被测部位目视不到任何异物时，再用清洁的清洗液清洗一次，然后取出0.05L～0.1L放入玻璃试管中，在明亮处对其观察。如目视观察不到任何可见异物和悬浮杂质时，即可认为零件被清洗干净。
6.4将清洗零件过程中的全部混浊液集中到同一洁净的容器内，待测定。6.5清洗后的零件进行防锈处理并妥善保管。2
7杂质的测定
7.1过滤（全液过滤和抽样过滤）7.1.1全液过滤
欢辉回来能利面
长视版
JB/T7158—2010
奇市：8
7.1.1.1采用滤网加滤膜的方法，先将一部分混浊液倒入滤网，然后导入微孔过滤装置（见表1中图）的漏斗中。
7.1.1.2开动真空泵，当系统压力达到80kPa时进行抽滤。7.1.1.3控制通过滤网的混浊液的速度，使微孔过滤装置漏斗内的混浊液始终对滤膜保持一定的压力。7.1.1.4如果发现滤速突然变快或变慢，表示滤膜已破损或被堵塞，应更换滤膜。7.1.1.5全液滤完后，用0.05L洁净的清洗液冲洗滤网和器壁，使杂质集中到滤膜上。7.1.1.6停真空泵，使系统放空。用洁净的清洗液冲洗漏斗内壁，并使清洗液浸没滤膜约30s，然后再开动真空泵抽滤，待滤膜上没有清洗液痕迹后数分钟，再停真空泵放空。7.1.1.7轻轻地卸去过滤装置的金属夹和漏斗，用镊子平稳地取下带杂质的滤网和滤膜，分别置于已恒重有标记带盖的称量瓶内，准备烘干和称重。7.1.2抽样过滤
当混浊液超过3L时，可进行抽样过滤，参见附录A。7.2烘干、称重
7.2.1将装有带杂质滤膜的称量瓶和装有带杂质滤网的称量瓶置于90℃土5.℃的烘箱内，将瓶盖稍微打开，烘干60min。
子从烘箱中取出，置于干燥器中冷却30min7.2.2将称量瓶盖盖好
7.2.3将装有滤膜和滤网的称量瓶分别置于天平称物盘上称重，精确到0.1mg，记录重量值。7.3计算
清洁度的计算公式：全液过滤时按式（1），抽样过滤时按式（2G=（Gn2-Gnl）+（Gm2-Gml）
G=（Gm2-Gnl）+（Gm4-Gm3）
式中：
被测物的清洁度，单位为mg；
一洁净的称量瓶和滤网的恒重重量，单位为mg：Gnl
称量瓶和带杂质的滤网重量，单位为mg；Gn2
-洁净的称量瓶和滤膜的恒重重量，单位为mg：Gm
称量瓶和带杂质的滤膜重量，单位为mg：-称量瓶和抽样过滤的滤膜恒重重量，单位为mg；称量瓶和抽样过滤带杂质的滤膜重量，单位为mgVi
全部带杂质的混浊液体积，单位为L；V2——抽样样液体积，单位为L。8杂质分析
8.1重量分析：
用磁铁将杂质中的磁性物质和非磁性物质分开，分别称出其重量。8.2大小分析：
··（1）
.（2)
用显微镜观察滤膜上的杂质，测出其中的最大微粒尺寸（长、宽、高），读数精确到1μm。8.3硬度分析：
8.3.1将滤膜上约1/4的杂质放在玻璃板上，滴几滴机油，使杂质与油混合起来。3
JB/T7158—2010
将另一玻璃板合在上面，用拇指按住缓慢地来回推动10次。用清洗液将玻璃洗净、擦干，根据划痕情况作如下区分：8.3.3
无划痕；
轻划痕—
当以光反射观察时，有轻微的发丝划痕；中划痕轻微发丝划痕与可见划痕混合在一起，但不能用指甲或手指感觉出来；重划痕
一深痕或易见的痕迹与擦伤，能用指甲或手指感觉出来。通过上述分析，判断杂质混入、生成的原因，从而采取保证清洁度的措施。9检测报告
（参见附录B）中。
各项检测结束后，将其结果填入“清洁度测定与分析报告”A.1
一般要求
附录A
（资料性附录）
抽样过滤的方法
当混浊液超过3L时，可采用本方法，以减少过滤时间。A.2粗滤
JB/T7158—2010
用经恒重的网孔尺寸为38μm的滤网进行粗滤，以尽可能少的清洗液清洗容器和滤网，连同经粗滤的混浊液一起精确计量其重量（或体积），并按7.2的规定将滤网烘干、称重。A.3搅拌
用电动搅拌机搅拌，转速以不使混浊液溅出为限，搅拌60min左右。A.4抽样
在搅拌机不停地搅拌时，用洁净带刻度的吸管随机抽取全液体积的1/10左右，置于已恒重的容器内精确计量样液重量（或体积）。A.5过滤
按7.1.1规定的方法过滤；如样液过稠可稀释，以能较快地通过滤膜。JB/T7158—2010
产品名称或型号：
清洗液种类：
测定方法：
样品编号
检测部位
结果分析及建议：
附录B
（资料性附录）
清洁度测定与分析报告
表B.1清洁度测定与分析报告
滤膜孔隙度
校对人员与时间：
质分析方法：
清洁度测定值
杂质成生
测定人员与时间：
最大微粒尺寸（长×宽×高）
硬度分析
