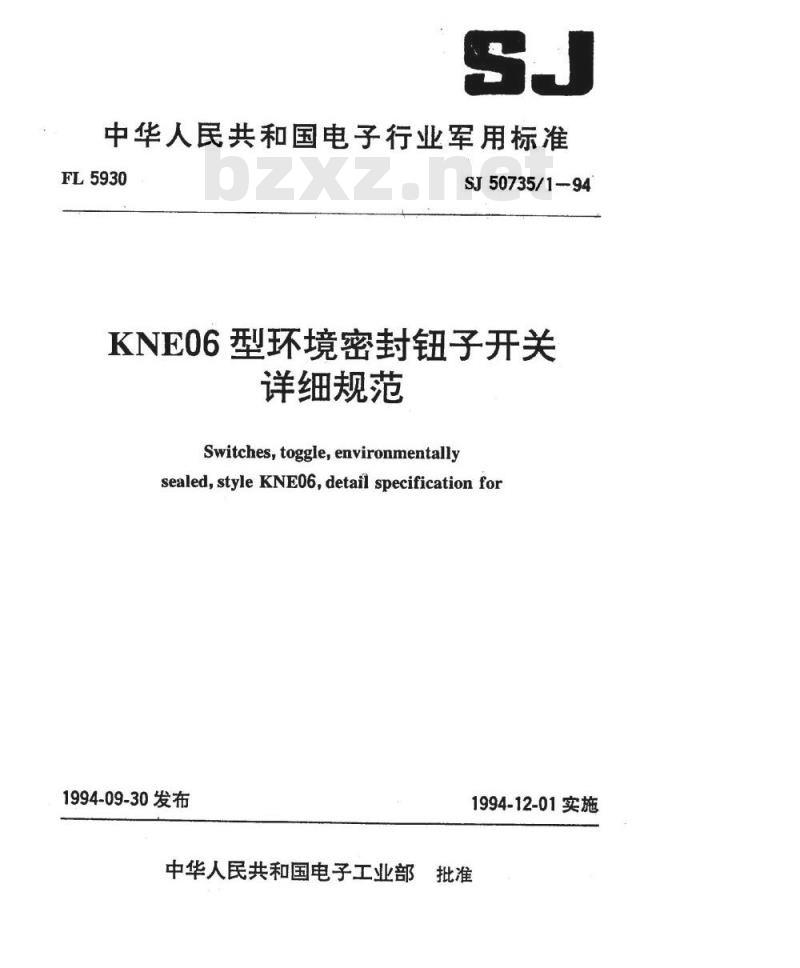

中华人民共和国电子行业军用标准FL5930
SJ50735/1-94
KNE06型环境密封钮子开关
详细规范
Switches,toggle,environmentallysealed, style KNE06,detail specification for1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准KNE06型环境密封钮子开关
详细规范
Switches,toggle,environmentallysealed,styleKNEo6,detailspecificationforST50735/1-94
本规范所规定的KNE06型环境密封钮子开关，其全部要求由本规范和总规范GJB735微出规定。

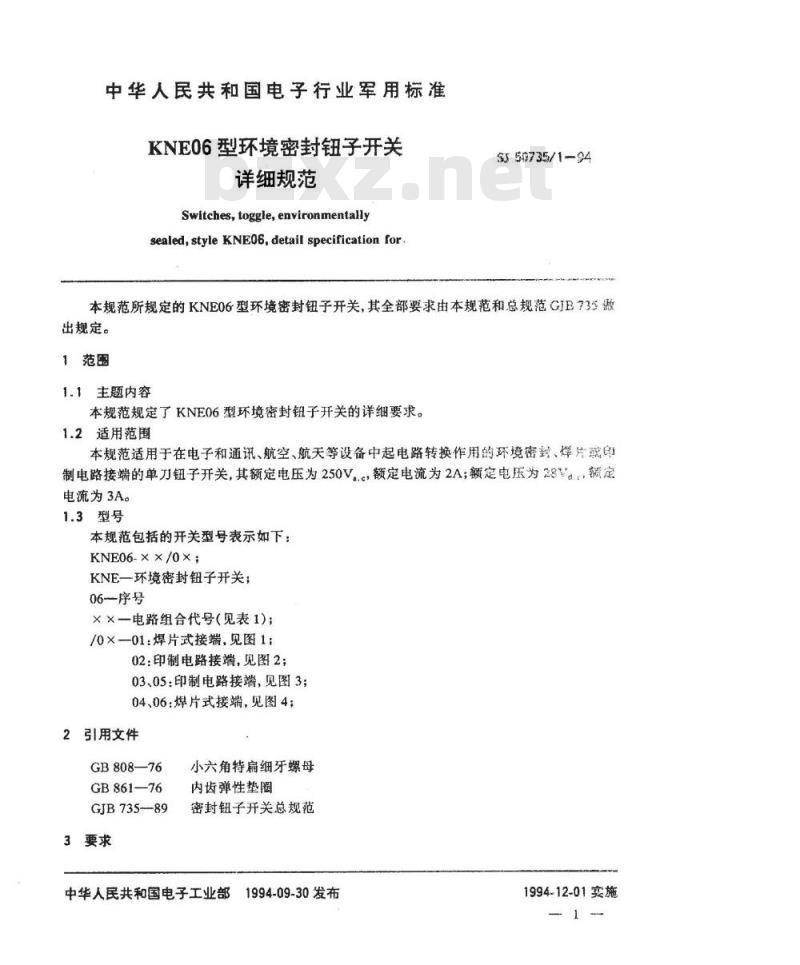

1范围
1.1主题内容
本规范规定了KNE06型环境密封钮子开关的详细要求。1.2适用范围
本规范适用于在电子和通讯、航空、航天等设备中起电路转换作用的环境密封、焊片要制电路接端的单刀钮子开关，其额定电压为250V.。，额定电流为2A；额定电压为28Vd.。额定电流为3A。
1.3型号
本规范包括的开关型号表示如下：KNE06-××/0×;
KNE一环境密封钮子开关；
06一序号
××一电路组合代号（见表1）；/0×—01：焊片式接端，见图1；02：印制电路接端，见图2；
03、05：印制电路接端，见图3；04、06：焊片式接端，见图4；
2引用文件
GB808-76
GB861—76
GJB735-89
3要求
小六角特扁细牙螺母
内齿弹性垫圈
密封钮子开关总规范
中华人民共和国电子工业部
1994-09-30发布
1994-12-01实施

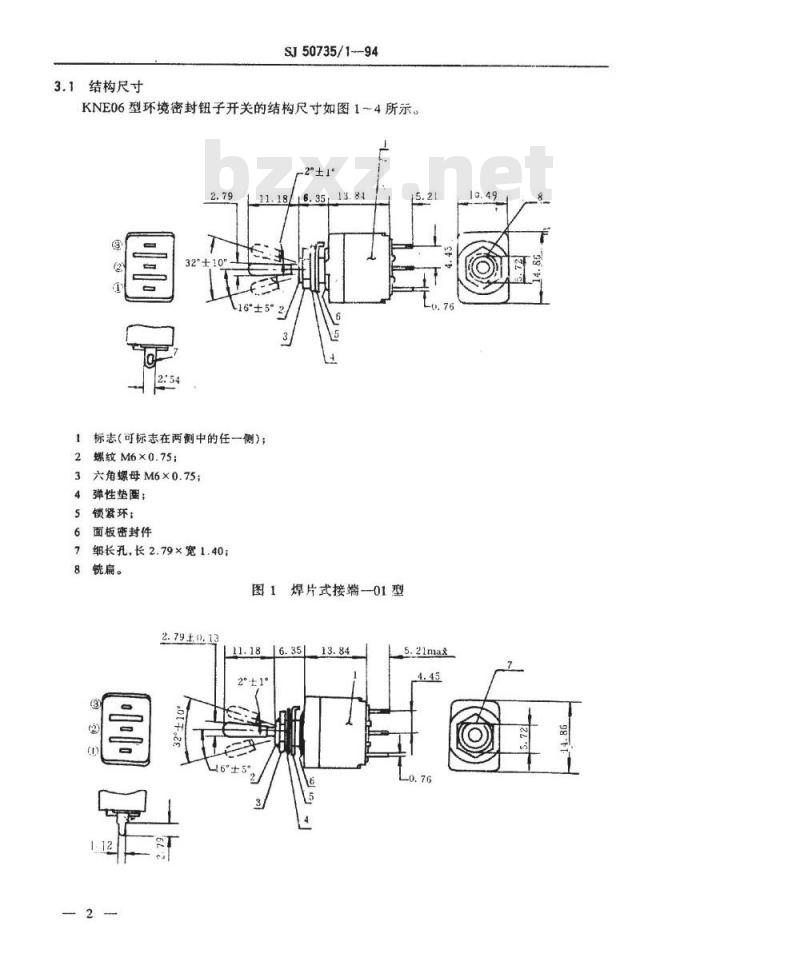

3.1结构尺寸
SJ50735/194
KNE06型环境密封钮子开关的结构尺寸如图1～4所示。2°±1
32°±
16°±5°2
标志(可标志在两侧中的任一侧)；2
螺纹M6×0.75；
3六角螺母M6×0.75；
4弹性垫圈：
锁紧环；
面板密封件
细长孔，长2.79×宽1.40；
铣扇。
6.35,13.84
图1焊片式接端01型
2.79±0.13
11.1816.35
2°±19
16°±5
1标志（可标志在两侧中的任一侧）：2螺纹M6×0.75；
3六角螺母M6×0.75：
4弹性垫圈：
5锁紧环；
6面板密封件
7铣扁。

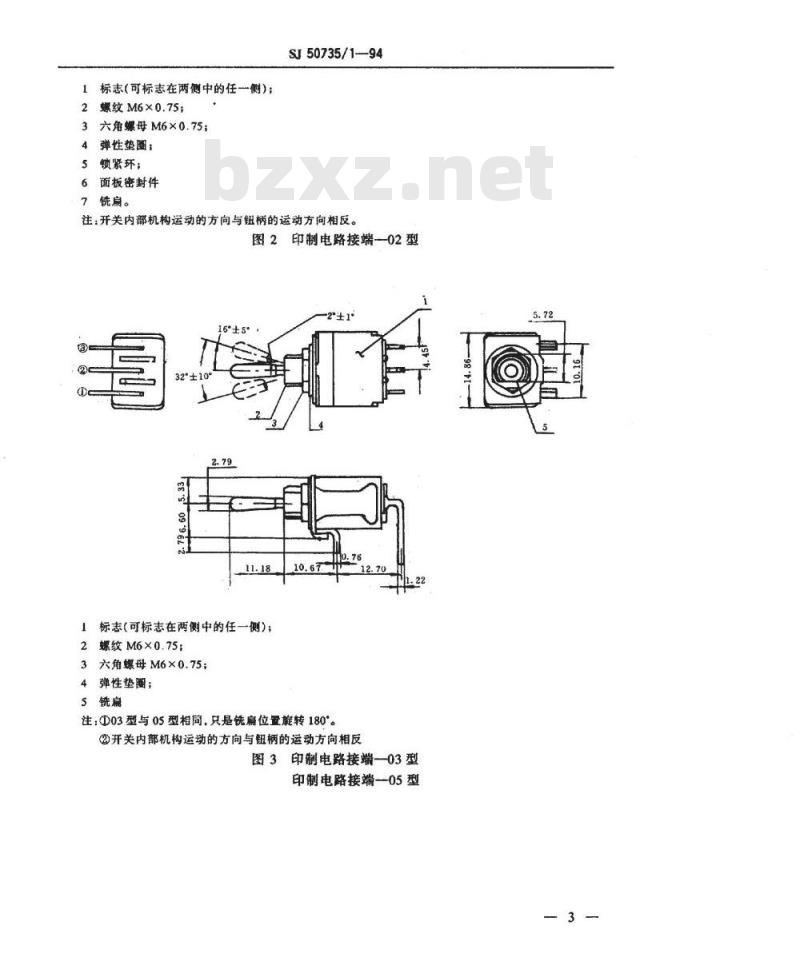

SJ50735/194
注：开关内部机构运动的方向与钮柄的运动方向相反。图2印制电路接端02型
1标志(可标志在两侧中的任一侧)；2螺纹M6×0.75;
3六角螺母M6×0.75；
4弹性垫图；
5铣扁
注：①03型与05型相同，只是铣扁位置旋转180%。②开关内部机构运动的方向与钮柄的运动方向相反图3印制电路接端—03型
印制电路接端-05型
-16上5
32°10°
1标志(可标志在两侧中的任一侧）;2螺纹M6×0.75；.
3六角螺母M6×0.75
4弹性垫圈：
5铣扇

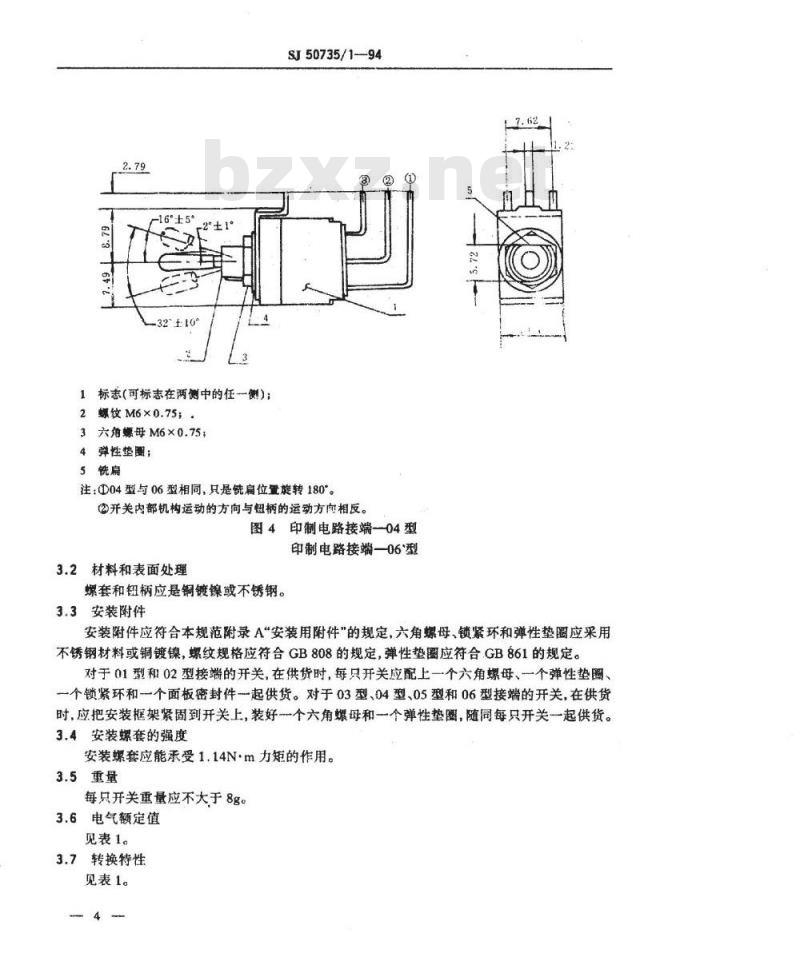

SJ50735/1—94
注：①04型与06型相同，只是铣扁位置施转180。②开关内部机构运动的方向与钮柄的运动方向相反。图4印制电路接端-04型
印制电路接端—06型
3.2材料和表面处理
螺套和钮柄应是铜镀镍或不锈钢。3.3安装附件
安装附件应符合本规范附录A“安装用附件“的规定，六角螺母、锁紧环和弹性垫圈应采用不锈钢材料或铜镀镍，螺纹规格应符合GB808的规定，弹性垫圈应符合.GB861的规定。对于01型和02型接端的开关，在供货时，每只开关应配上一个六角螺母、一个弹性垫圈、一个锁紧环和一个面板密封件一起供货。对于03型、04型、05型和06型接端的开关，在供货时，应把安装框架紧固到开关上，装好个六角螺母和一个弹性垫圈，随同每只开关一起供货。3.4安装螺套的强度
安装螺套应能承受1.14Nm力矩的作用。3.5重量
每只开关重量应不大于8g。
3.6电气额定值
见表1。
3.7转换特性
见表1。
铣扁对侧
2~3接通
2~3接通
2~3接通
2~3瞬通
2~3接通
3.8接端的强度
SI50735/1--94
电气额定值和转换特性
钮柄位置及接端电路
铣扁一侧
1~2接通
1-2接通bZxz.net
2瞬通
~2瞬通
电流容量A
400Hz和50Hz
接端的强度要求只适用于图1规定的焊片式接端。将接线端垂直向下，直接向下施加22.70N的力，将接线端水平放置，直接向下施加9.10N的力。3.9肘节杠杆、支点和杠杆止端的强度开关的肘节杠杆、支点和杠杆止端应承受27.24N的力。3.10介质耐压
在正常大气压力条件下，开关应能承受1000V..试验电压的作用。SJ50735/1-—94
安装用附件
（补充件）
本规范规定的KNE06型环境密封钮子开关所采用的锁紧环和面板密封件如图A1和图A2所示：采用的六角螺母为：螺母M6×0.75GB861-76。
附加说明：
GB808一76采用的弹性垫图为：垫圈611.57
锁紧环
面板密封件
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所起草。本规范主要起草人：张景源、张兴华。计划项目代号：BJ12008。
