【行业标准】 KX003型旋转开关详细规范

中华人民共和国电子行业军用标准FL5930
SJ50734/7-2001
KX003型旋转开关详细规范
Style Kxo03, switches rotarydetailspecificationfor
2001-12-27发布
2002-01-01实施

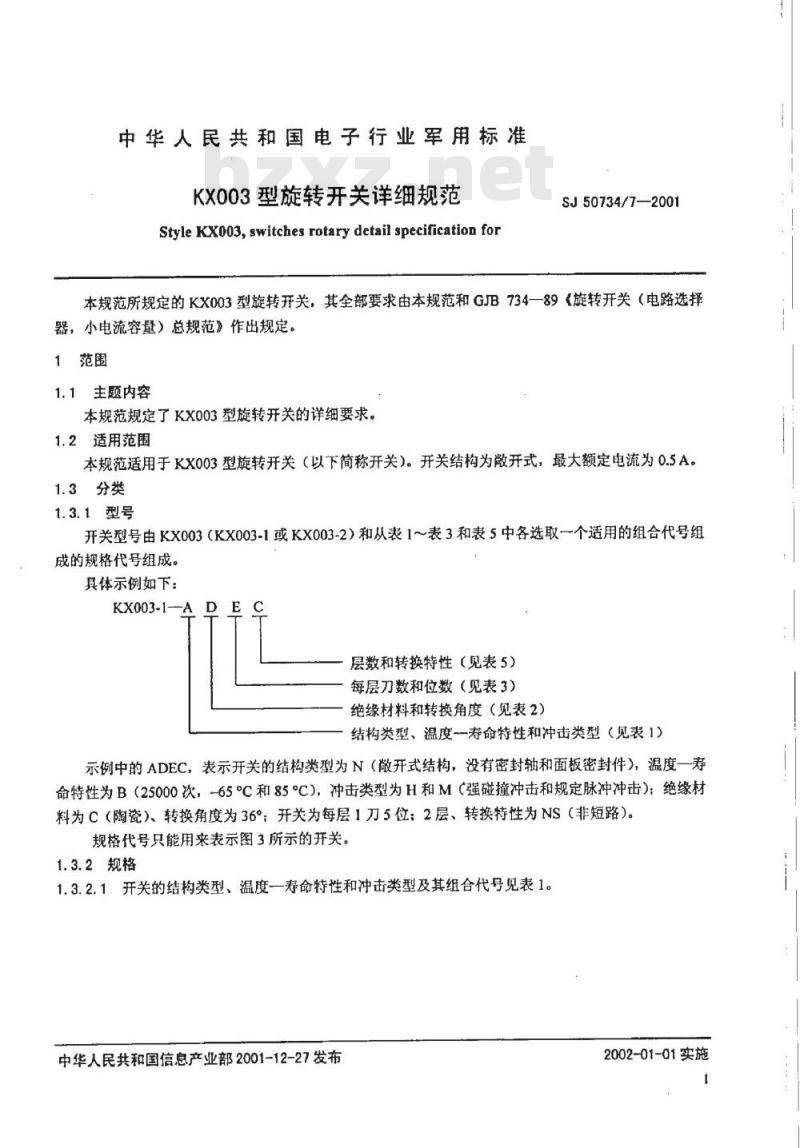

中华人民共和国信息产业部批准中华人民共和国电子行业军用标准KX003型旋转开关详细规范
StyleKXoo3,switches rotarydetail specification forSJ50734/7—2001
本规范所规定的KX003型旋转开关，其全部要求由本规范和GJB734一89《旋转开关（电路选择器，小电流容量）总规范》作出规定。1范围
1.1主题内容
本规范规定了KX003型旋转开关的详细要求。1.2适用范围
本规范适用于KX003型旋转开关（以下简称开关)。开关结构为开式，最大额定电流为0.5A。1.3分类
1.3.1型号
开关型号由KX003（KX003-1或KX003-2）和从表1～表3和表5中各选取一个适用的组合代号组成的规格代号组成。
具体示例如下：
KX003-1-ADEC
层数和转换特性（见表5）
每层刀数和位数（见表3）
绝缘材料和转换角度（见表2）
结构类型、温度一寿命特性和冲击类型（见表1）示例中的ADEC，表示开关的结构类型为N（开式结构，没有密封轴和面板密封件），温度一寿命特性为B（25000次，-65°C和85C)，冲击类型为H和M（强碰撞冲击和规定脉冲冲击）：绝缘材料为C（陶瓷）、转换角度为36°：开关为每层1刀5位：2层、转换特性为NS（非短路）。规格代号只能用来表示图3所示的开关。1.3.2规格

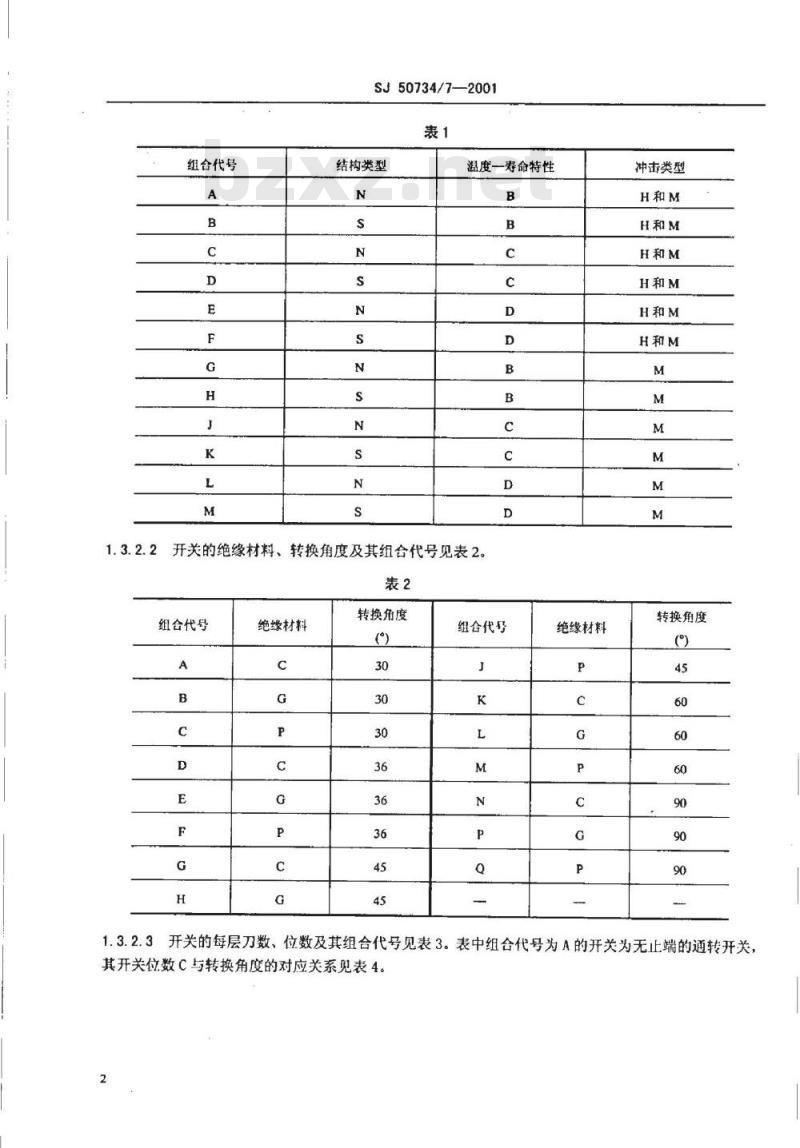

1.3.2.1开关的结构类型、温度一寿命特性和冲击类型及其组合代号见表1。中华人民共和国信息产业部2001-12-27发布2002-01-01实施
SJ50734/7—2001
冲击类型
温度一寿命特性
结构类型
组合代号
开关的绝缘材料、转换角度及其组合代号见表2。1.3.2.2
转换角度
绝缘材料
纽合代号
转换角度
绝缘材料
组合代号

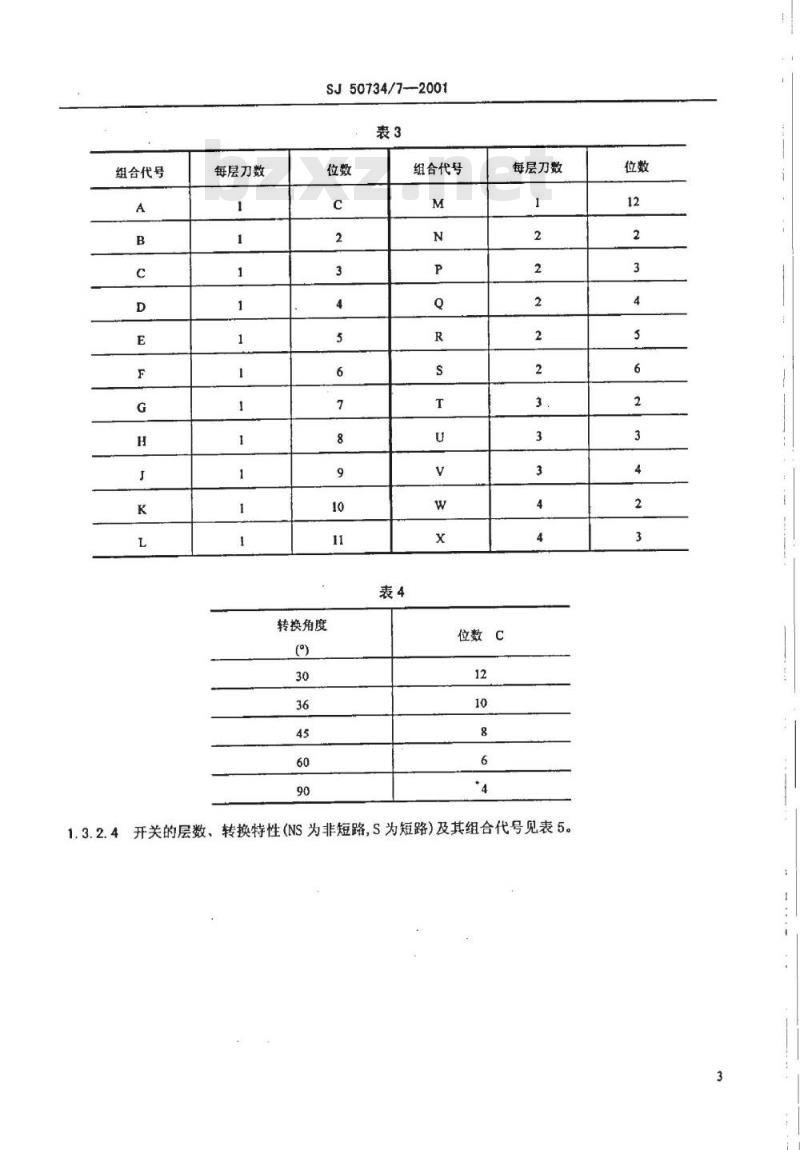

开关的每层刀数、位数及其组合代号见表3。表中组合代号为A的开关为无止端的通转开关其开关位数C与转换角度的对应关系见表4。1.3.2.3
SJ50734/7—2001
每层刀数
组合代号
每层刀数
组合代号
位数C
转换角度

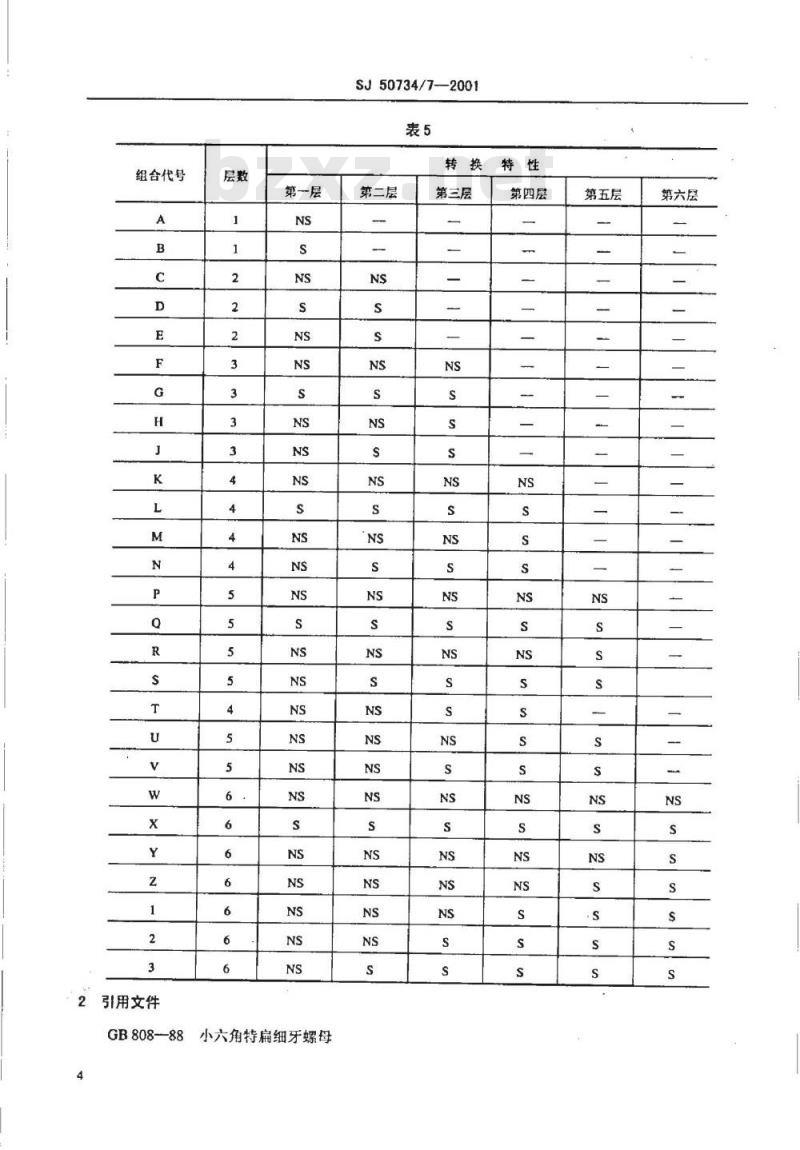

1.3.2.4开关的层数、转换特性（NS为非短路，S为短路）及其组合代号见表5。.
SJ50734/7-2001
第六层
第五层
第四层
第三层
第二层
第一层
组合代号
2引用文件
小六角特扁细牙螺母
GB808--88
GB861.1-87内齿锁紧垫圈
SJ·50734/7-2001
GJB734—89旋转开关（电路选择器、小电流容量）总规范SJ20765—1999实验室用28Vd.c.电感器总规范3要求
3.1设计与结构
3.1.1外形结构尺寸
开关的外形结构尺寸见图1。
赶效媒
KX003-1单铂
Kxc03-2同心转
草干通型
结构类型为5的开关
采用单平面安装套
注①未注公差尺寸的公差为士0.38mm。②层数可以选择，但最多为6层。SJ50734/7-2001
③图示定位钉，不适用于结构类型为S的开关。④轴扁平面角90°是指通过轴中心和定位钉的中心的一条线与通过轴中心并与轴扁平面相垂直的另一条线之间的角度。
③所示轴的位置，对于带止端的开关为逆时针旋转的极限位置：对于不带止端的开关，为电路图1号位置时的相应位置。
③前部金属板的设计任选，只要将其尺寸限制在作为基准的开关片的最大外径以内。图1
3.1.2安装尺寸
开关的面板开孔尺寸见图2。
结构类型为S
安装附件
结构类型为N
每个开关应配备一个符合GB808的M10小六角特扁细牙螺母和一个符合GB861.1的公称直径为10mm的内齿锁紧垫圈。
3.1.4接线端
接线端应弯曲成与开关平面成60°士15的夹角。若需要平直式接线端时，则其尺寸应符合图1规定。
电路排列
开关的电路图排列见图3。电路图为开关处于逆时针极限位置时，从旋钮端看过去所形成的视图。少于最多位数的开关，将从顺时针旋转的末端开始删去短接触件。1
12位和通转
10位和通转
SJ50734/7-—2001
30°转换角度
2~11位
2~3位
36转换角度此内容来自标准下载网
2~9位
2~5位
2~4位
3.3转换力矩
8位和通转
2-6位和6位通转
转轴的转换力矩应符合表6的规定。SJ50734/7—2001
45°转换角度
2~7位
60°转换角度
2~3位
90°转换角度
2~4位和4位通转
图3（完）
2~3位
3.4接触电阻
SJ50734/7-2001
转换力矩
最小值
开关在室温下的接触电阻应不超过下列值：初始值和振动与冲击试验后：20m2；耐湿与盐雾试验后：30mQ；
寿命试验时初始保温和试验完成后：40m2。3.5振动
振动等级代号：3（10Hz～2000Hz）。3.6介质耐电压
应在GJB734规定的开关零件之间施加表7规定的试验电压。表7
海拔高度
正常气压下
低气压下
3.7海拔高度
海拔高度代号：C（21350m）。
试验电压
最大值
3.8转换寿命
适用的电路条件的试验负载应符合表8规定。适用环境条件所规定的每种负载至少应通过开关的一个动接触件进行转换。表8
感性负载按
环境条件
正常气压
低气压
SJ20765的规定
阻性负载
附加说明：
SJ50734/7-2001
本规范由信息产业部电子第四研究所归口。本规范由国营第七九九厂负责起草，信息产业部电子第四研究所参加起草。本规范主要起草人：郦长福、蒋永南。计划项目代号：B92020。
