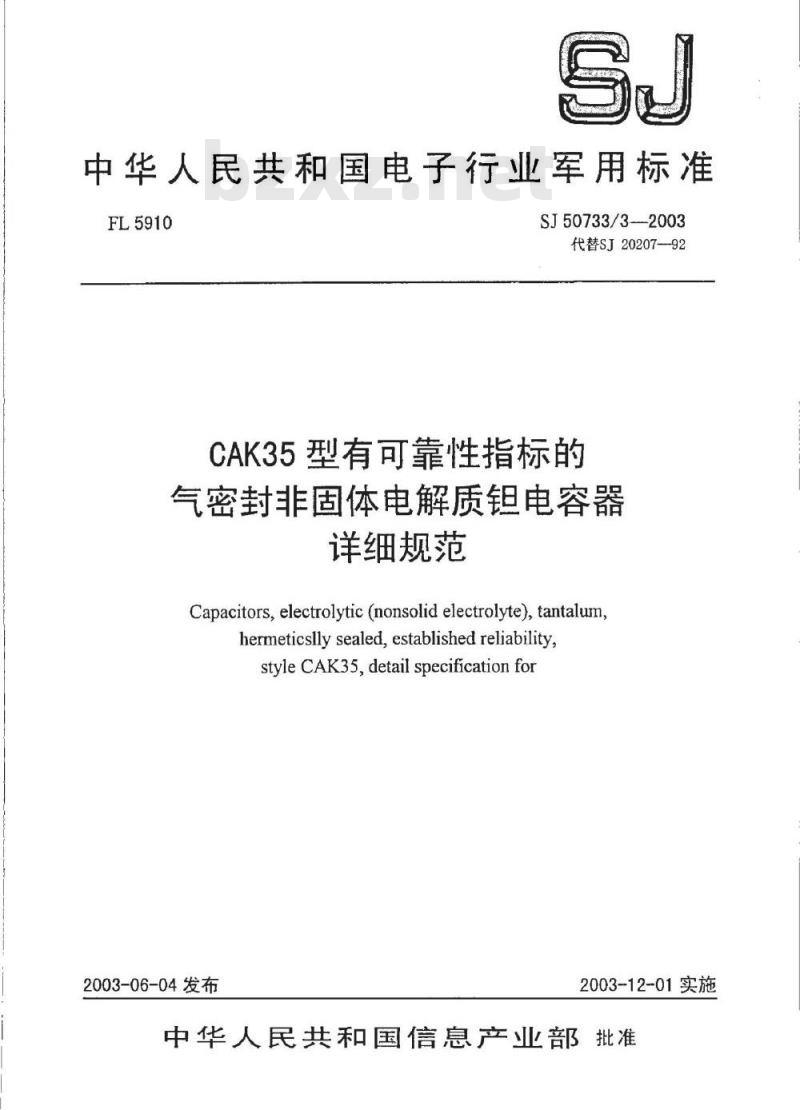

【行业标准】 CAK35型有可靠性指标的气密封非固体电解质钽电容器详细规范

中华人民共和国电子行业军用标准FL5910
SJ50733/3--2003
代替SJ20207--92
CAK35型有可靠性指标的
气密封非固体电解质电容器
详细规范
Capacitors,electrolytic (nonsolid electrolyte),tantalumhermeticsllysealed,establishedreliabilitystyleCAK35,detail specificationfor2003-06-04发布
2003-12-01实施
中华人民共和国信息产业部批准前言
SJ50733/3-2003

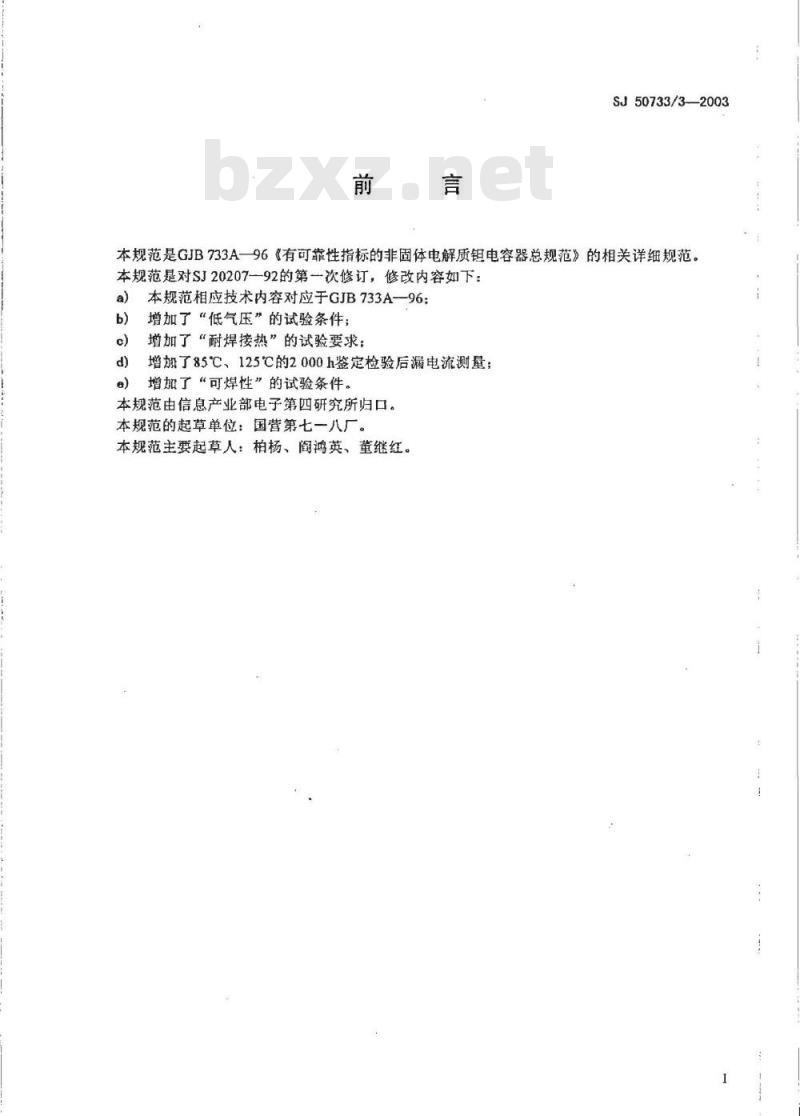

本规范是GJB733A一96《有可靠性指标的非固体电解质电容器总规范》的相关详细规范。本规范是对SJ20207一92的第一次修订，修改内容如下：a)
本规范相应技术内容对应于GJB733A—96：增加了“低气压”的试验条件；增加了“耐焊接热”的试验要求：增加了85℃、125℃的2000h鉴定检验后漏电流测量；增加了“可焊性”的试验条件。本规范由信息产业部电子第四研究所归口。本规范的起草单位：国营第七一八厂。本规范主要起草人：柏杨、阎鸿英、董继红。1范围
CAK35型有可靠性指标的
气密封非固体电解质铝电容器
详细规范
SJ50733/3--2003
本规范规定了CAK35型有可靠性指标的气密封非固体电解质钼电容器的详细要求。本规范适用于CAK35型带或不带绝缘外套、金属外壳、气密封、烧结式阳极、极性有可靠性指标的非固体电解质钜电容器。
2引用文件
下列文件中的有关条款通过引用肺成为本规范的条款，凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨使用其最新版本的可能性。凡不注日期或版次的引用文件，其最新版本适用于本规范。GJB733A—96，有可靠性指标的非固体电解质电容器总规范3要求
3.1总则
CAK35型有可靠性指标的气密封非固体电解质钮电容器（以下简称电容器）应符合本规范和GJB733A-96规定的所有要求。当本规范与总规范不一致时，应以本规范为准。3.2设计与结构

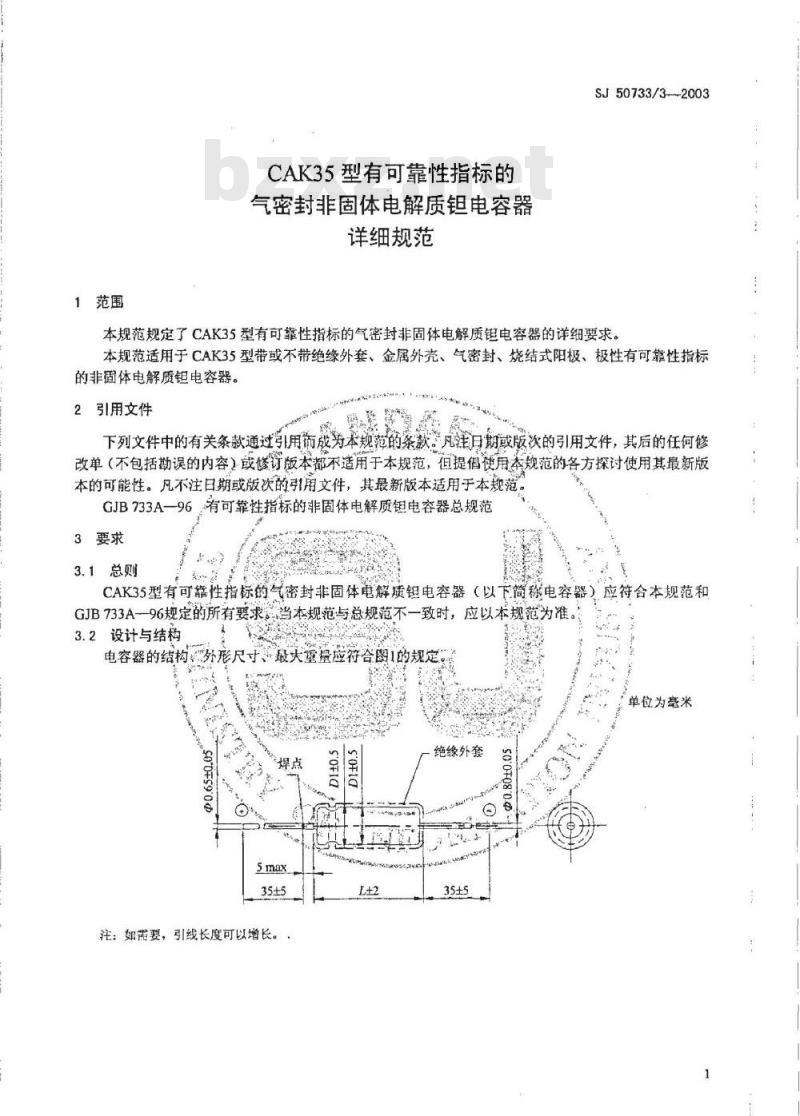

电容器的结构，外形尺寸、最大重量应符合图1的规定单位为毫米
注：如需要，引线长度可以增长。S'F
绝缘外套
SJ50733/3—2003
外壳代号
无绝缘外套(D)
带绝缘外套(DI)
注：采用非热塑性绝缘外套时，外套的两端均应超出电容器本体0.4mm-1.6mm。图1外形尺寸

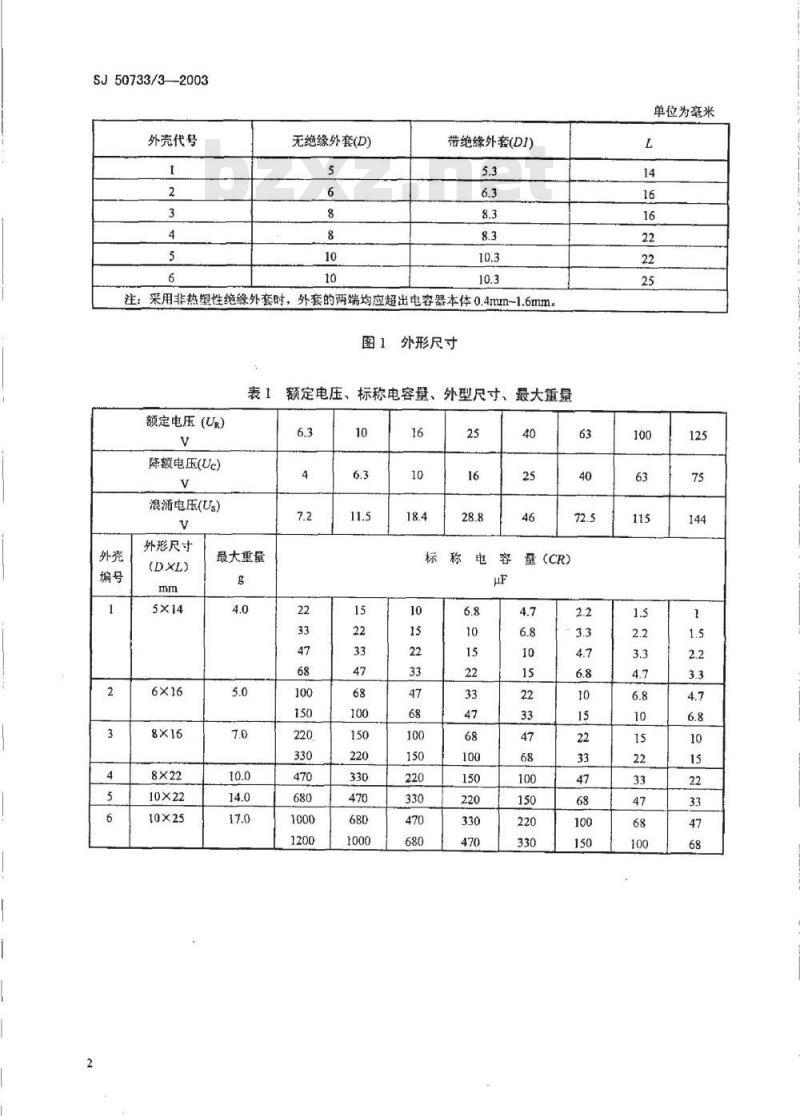

额定电压、标称电容量、
最大重量
外型尺寸、
额定电压(UR）
降额电压(Uc)
浪涌电压(Us)
外形尺寸
10×22
10×25
最大重量
量(CR）
单位为毫米
电容量变化

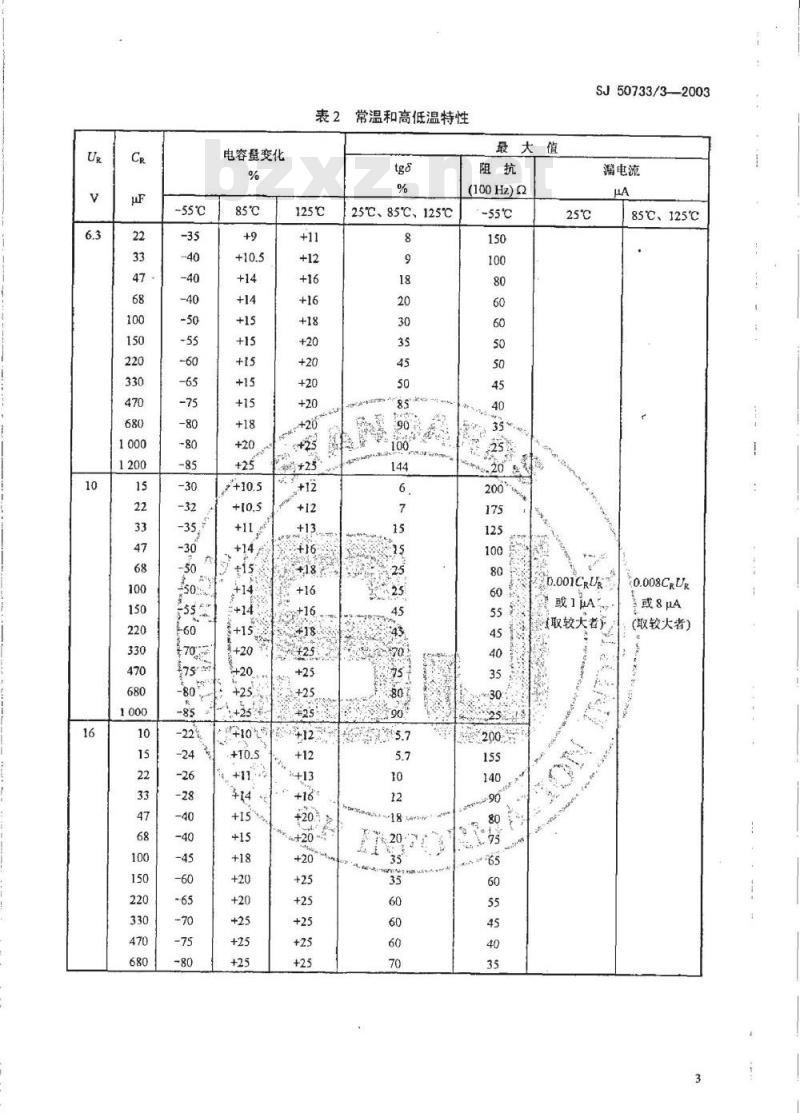

表2常温和高低温特性
125℃
25℃、85℃、125℃
最大值
(100Hz)2
-55℃
SJ50733/3-—2003
漏电流
85℃、125℃
p.001CRUR
【取较大者）
0.008CRUR
(取较大者)
SJ50733/3—2003
-55℃
电容量变化
125℃
表2（续）
25℃、85℃、125℃
最大值
(100H2)
-55℃
漏电流
85℃、125℃
0.001CRUR
或μA
(取较大者)
0.008CRUR
或8μA
(取较大者)
-55℃
3工作温度范围
电容量变化
125℃
表2（续）
25℃、85℃、125℃
额定温度为85℃
最高温度为125℃：
最低温度为-55℃。
3.4、标称电容量
见表1。
3.5电容量充许偏差
电容量的允许偏差为±5%：±10%*±20%3.6额定电压、降额电压、浪涌电压见表1。
3.7损耗角正切
应不超过表2的规定。
3.8漏电流
漏电流应不超过表2的规定。
3.9阻抗
见表2。
最大值
(100H2)2
-55℃
SJ50733/3--2003
漏电流
0.001CRUR
或1μA
(取较大者)
85℃、125℃
0.008CRUR
或8uA
(取较大者）
SJ50733/3--2003
3.10引出端
电容器引出端的引线应是经过涂覆的实芯金属导体,其外形尺寸应符合图1的规定。3.11封装
电容器芯子应装在银外壳内，用绝缘子密封封装。3.12密封
在鉴定检验1组试验中对带绝缘外套的电容器不做密封检查，但承制方必须提供检漏报告。3.13耐湿
样品应均分加极化电压和负荷电压。试验后：漏电流：应不超过表2（25℃）规定值的125%：电容量：变化量应不超过初始测量值的±8%；损耗角正切：应不超过表2规定值的115%3.14低温储存
漏电流：应不超过表2（25℃）的规定值；电容量：变化量不超过初始测量值的±5%；损耗角正切：应不超过表2的规定值。3.15高低温稳定性
第1步（25℃）
漏电流：应不超过表2的规定；
电容量：应在标称值的允许偏差范围内：损耗角正切：应不超过表2的规定。第2步（-55℃）
阻抗：应不超过表2的规定：
电容量：变化量应不超过表2的规定（与第一步测量值相比）；第3步（25℃）
漏电流：应不超过表2的规定：
电容量：变化量应不超过±5%（与第一步测量值相比）；损耗角正切：应不超过表2的规定。第4步（85℃）
漏电流：应不超过表2的规定；
电容量：变化量应不超过表2的规定（与第一步测量值相比）：损耗角正切：应不超过表2的规定。第5步（125℃）
漏电流：应不超过表2的规定：
电容量：变化量应不超过表2的规定（与第一步测量值相比）；损耗角正切：应不超过表2的规定。第6步（25℃）
漏电流：应不超过表2的规定：
电容量：变化量不超过5%（与第一步测量值相比）；损耗角正切：应不超过表2的规定。3.1685℃寿命
3.16.12000h（鉴定检验）
漏电流（85℃）：应不超过表2规定值的125%：漏电流（25℃）：应不超过表2的规定值：电容量：变化量应不超过初始测量值的±10%：6
损耗角正切：应不超过表2的规定值。3.16.210000h（B组检验和升级寿命试验）漏电流（85℃）：应不超过表2规定值的125%。漏电流（25℃）：应不超过表2规定值。电容量：变化量应不超过初始测量值的-20%～10%；损耗角正切：应不超过表2规定值的200%。绝缘外套耐压：2000Vd.c.；
绝缘电阻：应不低于100MQ
3.17125℃寿命
3.17.12000h（鉴定检验）
漏电流（25℃和125℃）：应不超过表2规定值；电容量：变化量应不超过初始测量值的-20%～10%；损耗角正切：应不超过表2规定值的200%绝缘外套耐压：应不低于2000Vd.c.；绝缘电阻：应不低于100M2。
3.17.22000h（C组检验）
漏电流（125℃）：应不超过表2规定值的125%：漏电流（25℃）：应不超过表2的规定值；电容量：变化量应不超过初始测量值的-20%～10%损耗角正切：应不超过表2规定值的200%；绝缘外套耐压：应不低于2.000Vd.c.绝缘电阻：应不低于100.M2
3.t8可焊性
老化条件：
3.19低气压
应施加额定电压，试验时间：5m3.20反向电压
不适用。
3.21耐焊接热
漏电流：应不超过表2的规定；
电容量：变化量应不超过初始测量值的±5%；损耗角正切：应不超过表2的规定：3.22标志
电容器上的标志应标出：
标称容量：
标称容量允许偏差；
额定电压：
电容器极性，用“+”表示正极；生产日期：
承制方商标和失效率等级。
4质量保证规定
鉴定组按表3划分。
SJ50733/3-—2003
SJ50733/3—2003
鉴定组代号
表3鉴定组
额定电压范围
100~125
中华人民共和
电子行业军用标准
CAK35型有可靠性指标的
气密封非固体电解质电容器免费标准bzxz.net
详细规范
SJ50733/3--2003
中国电子技术标准化研究所
中国电子技术标准化研究所印刷中国电子技术标准化研究所发行电话：（010）84029065传真：（010）64007812地址：北京市安定门东大街1号
邮编：100007
网址cesi.ac.cn
6印张：3
开本：880×1230
2003年11月第一版
字数：22千字
2003年11月第一次印别
不得翻印
版权专有
举报电话：（010）64007804
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
