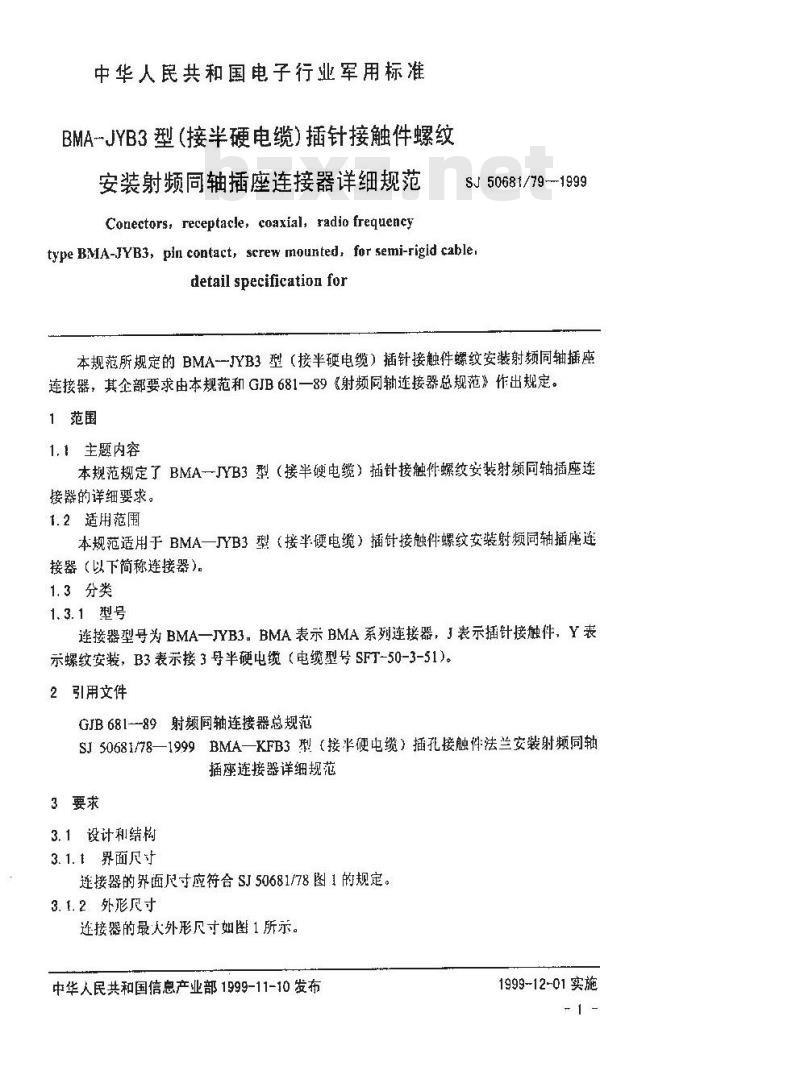

【行业标准】 BMA-JYB3型(接半硬电缆)插针接触件螺纹安装射频同轴插座连接器详细规范

中华人民共和国电子行业军用标准BMA-JYB3型（接半硬电缆）插针接触件螺纹安装射频同轴插座连接器详细规范Conectors, receptacle, coaxial, radio frequencySJ50681/79-1999
typeBMA-JYB3,pincontact,serewmounted,for semi-rigidcable.detail specification for
本规范所规定的BMA一JYB3型（接半硬电缆）插针接触件螺纹安装射频同轴插座连接器，其企部要求由本规范和GJB681一89《射频同轴连接器总规范》作出规定。1范围
1.1主题内容　
本规范规定了BMA一JYB3型（接半硬电缆）插针接触件螺纹安装射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于BMA一JYB3型（接半硬电缆）插针接触件螺纹安装射频同轴插座连接器（以下简称连接器）。
1.3分类
1.3.1型号
连接器型号为BMA一JYB3。BMA表示BMA系列连接器，J表示插针接触件，Y表示螺纹安装，B3表示接3号半硬电缆（电缆型号SFT-50-3-51)。2引用文件
GJB681--89射频同轴连接器总规范SJ50681/78—1999BMA—KFB3型（接半硬电缆）插孔接触件法兰安装射频同轴插座连接器详细规范
3要求
3.1设计和结构
3.1.1界面尺寸
逆接器的界面尺寸应符合SJ50681/78图1的规定。3.1.2外形尺寸
连接器的最大外形尺寸如图1所示。中华人民共和国信息产业部1999-11-10发布1999-12-01实施
3.1.3安装要求

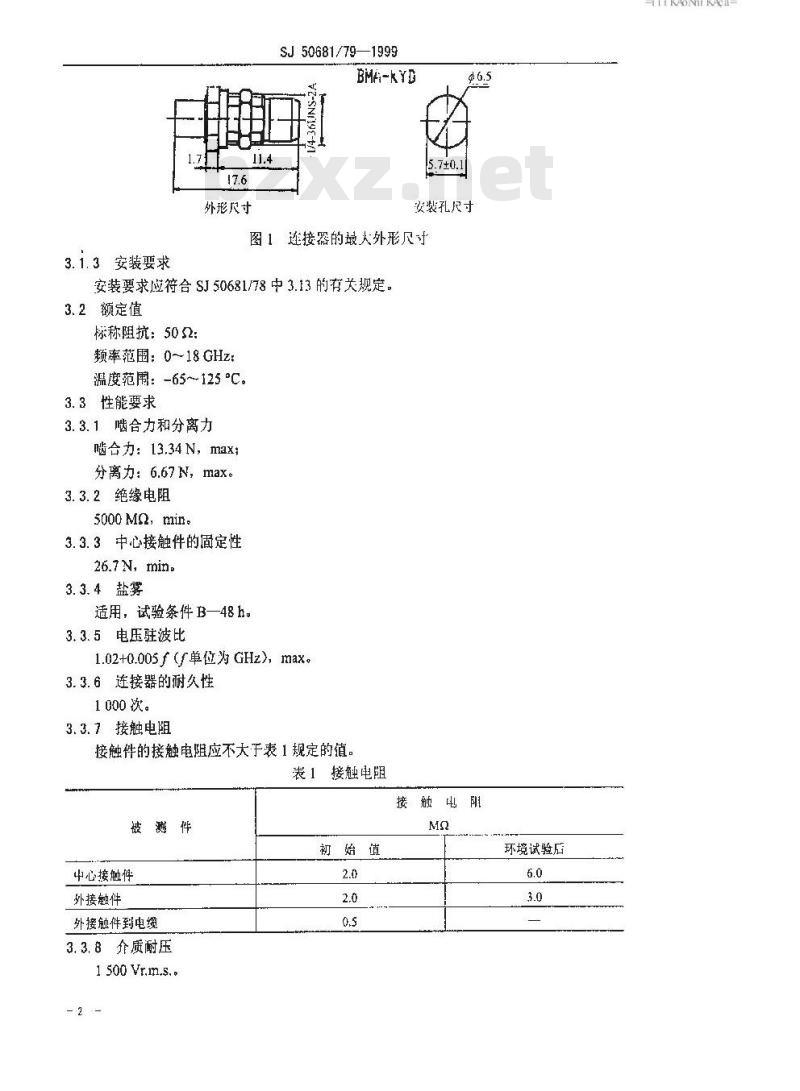

外形寸
SJ 50681/79—1999
BMA-YD
安装孔尺寸
图1连接器的最大外形尺寸
安装要求应符合SJ50681/78中3.13的有关规定。3.2额定值
标称阻抗：502：
频率范围：0~18GHz：
温度范围：-65~125°C。
3.3性能要求
3.3.1啮合力和分离力
啮合力：13.34 N，max;
分离力：6.67N，max。
3.3.2绝缘电阻
5000MQ, min.www.bzxz.net
3.3.3中心接触件的固定性
26.7N, min.
3.3.4盐雾
适用，试验条件B—48h。
3.3.5电压驻波比
1.02+0.005 f (f单位为 GHz),max3.3.6连接器的耐久性
1 000 次。
3.3.7接触电阻
接触件的接触电阻应不大于表1规定的值。表1接触电阻
接触电阻
被溅件
中心接触件
外接触件
外接触件到电缆
3. 3. 8介质耐压
1 500 Vr.m.s..
初始值
环境试验店
TYKAOIKAca-

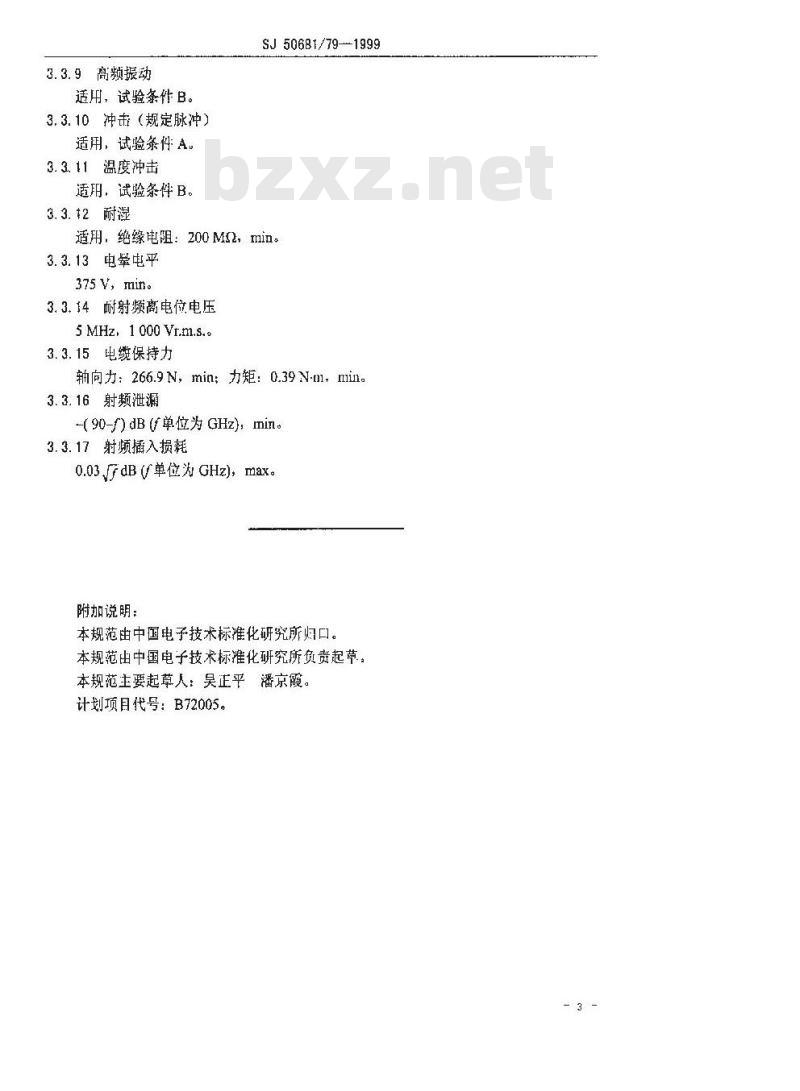

3.3.9高频振动
适用，试验条件B。
3.3.10冲击（规定脉冲）
适用，试验条件A
3.3.11温度冲击
适明，试验条件B。
3. 3. #2耐湿
SJ50681/79-1999
适用，绝缘电阻：200M2，min
3.3.13电量电平
375V,imin。
3.3.14耐射频高电位电压
5 MHz. 1 000 Vr.m.s..
3.3.15电缆保持力
轴向力；266.9N，min；力矩：0.39N-mi.mil。3.3.16射频泄漏
-(90-J) dB (f 单位为 GHz), min。3.3.17射频插入损耗
0.03 dB (单位为 GHz)，max。
附加说明：
本规范由中国电子技术标准化研究所妇口。本规范由中国电子技术标准化研究所负责起节本规范主要起草人：吴正平潘京霞。计划项目代号：B72005。
