【行业标准】 KNE12型环境密封钮子开关详细规范

中华人民共和国电子行业军用标准FL5930
SJ50735/6-94
KNE12型环境密封钮子开关
详细规范
Switches,toggle,environmentallysealed, style KNE12,detail specification for1994-09-30发布
中华人民共和国电子工业部
1994-12-01实施

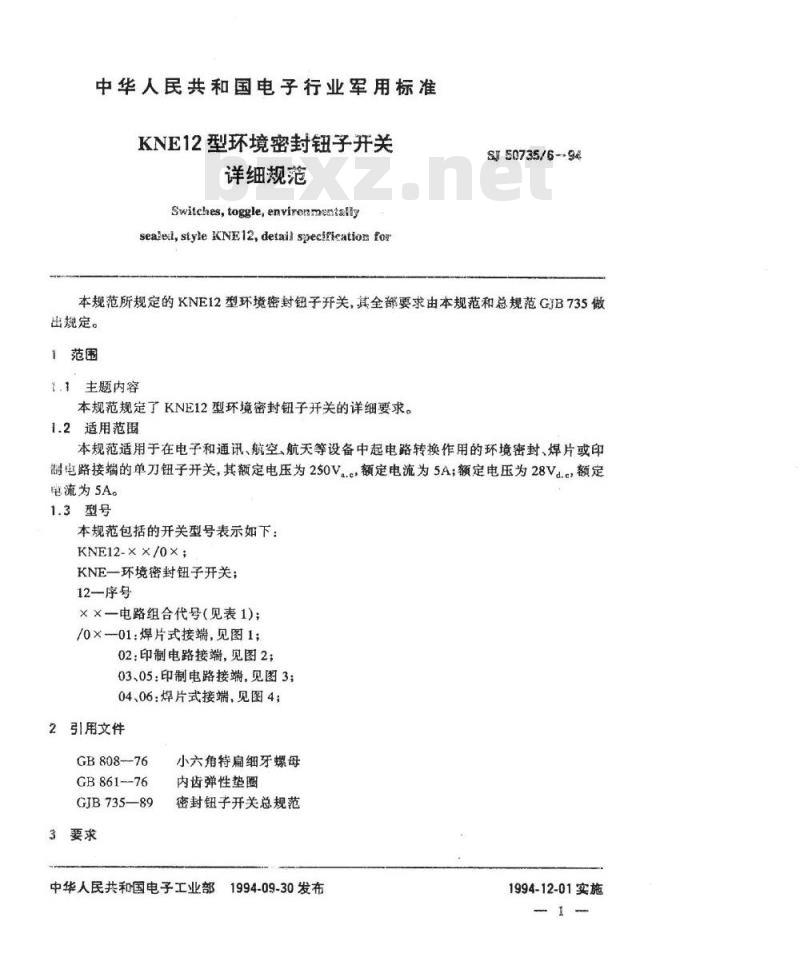

中华人民共和国电子行业军用标准KNE12型环境密封钮子开关
详细规范下载标准就来标准下载网
Switches,toggle,envirenmengallysealeil,styleKNEi2,detailspeciricationfoSI50735/6--94
本规范所规定的KNE12型环境密封钮子开关，其全部要求由本规范和总规范GJB735做出规定。
1范围
1.1主题内容
本规范规定了KNE12型环境密封钮子开关的详细要求。1.2适用范围
本规范适用于在电子和通讯、航空、航天等设备中起电路转换作用的环境密封、焊片或印制电路接端的单刀钮子开关，其额定电压为250V..，额定电流为5A；额定电压为28Va.e，额定电流为5A。
1.3型号
本规范包括的开关型号表示如下：KNE12-X×/0×;
KNE一环境密封钮子开关；
12一序号
××一电路组合代号（见表1)；/0×—01：焊片式接端，见图1；02：印制电路接端，见图2；
03、05：印制电路接端，见图3；04、06：焊片式接端，见图4；
2引用文件
GB808-76
GB861--76
GJB735—89
3要求
小六角特扁细牙螺母
内齿弹性垫圈
密封钮子开关总规范
中华人民共和国电子工业部
1994-09-30发布
1994-12-01实施
3.1结构尺寸
SJ50735/6--94

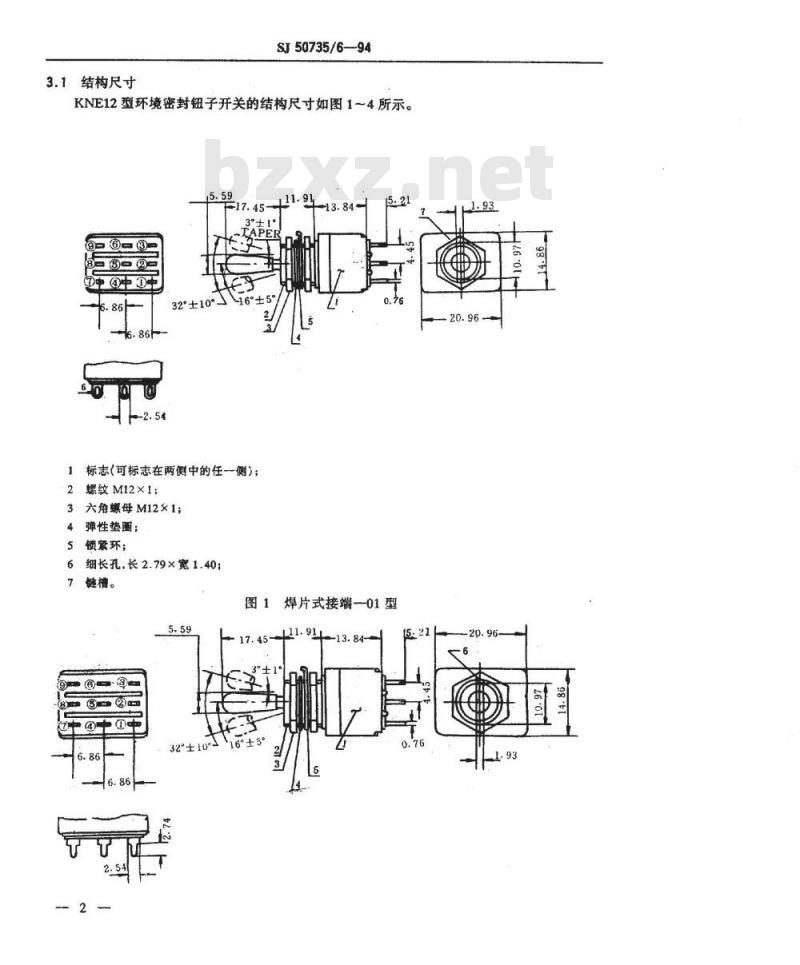

KNE12型环境密封钮子开关的结构尺寸如图1～4所示。17.45
④中了
32°±10
1标志(可标志在两侧中的任一侧）；螺纹M12×1：
3六角螺母M12×1
4弹性垫圈：
5锁紧环；
6细长孔，长2.79×宽1.40；
7链槽。
图1焊片式接端—01型
32°士10%
标志(可标志在两侧中的任一侧）：2螺纹M12×1;
3六角螺母M12×1;
4弹性垫圈；
5锁紧环；
6键槽。
6.8616.86
SJ50735/6-94
图2印制电路接端—02型
6°±5\2
1标志(可标志在两侧中的任一侧)；2螺纹M12×1;
3六角螺母M12×1；
4弹性垫圈；
5锁紧环；
6键槽
注：03型与05型相同，只是键槽位置旋转180°。L.22
图3印制电路接端—03型
印制电路接端—05型
32°±
6°土5
」标志(可标志在两侧中的任一侧）；2螺纹M12×1;
3六角螺母M12×1：
4弹性垫图；
5锁紧环；
6键槽

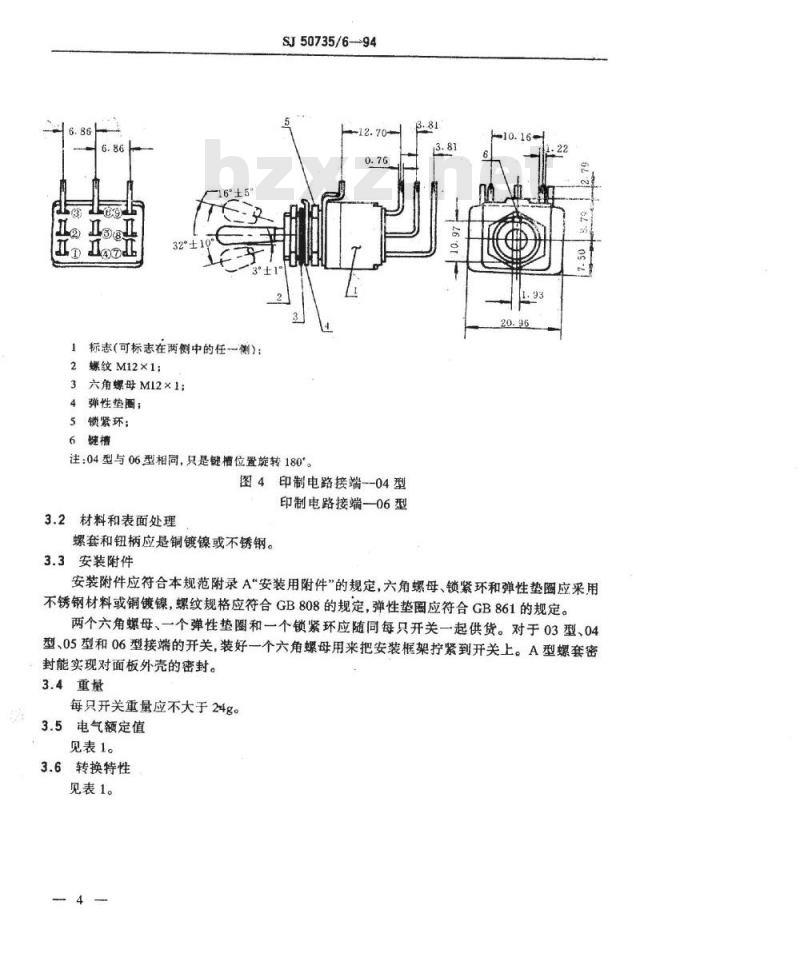

SJ50735/6—94
注：04型与06型相同，只是键槽位置旋转180%。图4印制电路接端--04型
3.2材料和表面处理
螺套和钮柄应是铜镀镍或不锈钢。3.3安装附件
印制电路接端—06型
安装附件应符合本规范附录A“安装用附件的规定，六角螺母、锁紧环和弹性垫圈应采用不锈钢材料或铜镀镍，螺纹规格应符合GB808的规定，弹性垫圈应符合GB861的规定。两个六角螺母、一个弹性垫圈和一个锁紧环应随同每只开关一起供货。对于03型、04型、05型和06型接端的开关，装好一个六角螺母用来把安装框架拧紧到开关上。A型螺套密封能实现对面板外壳的密封。
3.4重量
每只开关重量应不大于24g。
3.5电气额定值
见表1。
3.6转换特性
见表1。
键槽对侧
SJ50735/6-94
表1电气额定值和转换特性
钮柄位置及接端电路
2-3.5-6,8-9接通
2-3.5-6,8-9.接通
12-3,5-68-9接通
2-3,5-6,8-9瞬通
键情一侧
1-2,4-5,7-8接通
1-2.4-5.7-8接通
1-2,4-5,7-8瞬通
1-2,4-5,7-8瞬通
1-2,4-5,7-8瞬通
2-35-68-9勝通23,4-5,8-9接通
11-2.4-57-8接递
电流容盘A
400Hz和50Hz
健槽对侧
SJ50735/6—94
续表1
钮柄位重及接端电路
键槽一侧
2-3,5-6,8-9接通2-3.4-5,8-9接通1-2、4-57-8瞬通
2-3,4-5,8-9接通1-2,4-5,7-8瞬通2-3,5-6,8-9瞬通
3.7接端的强度
电流容量A
400Hz和50Hz
接端的强度要求只适用于图1规定的焊片式接端。将接线端垂直向下，直接向下施加22.70N的力，将接线端水平放置，直接向下施加9.10N的力。3.8介质耐压
在正常大气压力条件下，开关应能承受1000Vrms试验电压的作用。6
SJ50735/6--94
附录A
安装用附件
(补充件）
本规范规定的KNE12型环境密封钮子开关所采用的锁紧环如图A1所示：采用的六角螺母为：螺母M12×1GB808—76；采用的弹性垫圈为：垫圈122.54
附加说明：
锁紧环
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所起草。本规范主要起草人：张景源、张兴华。1.27
GB861-76。
