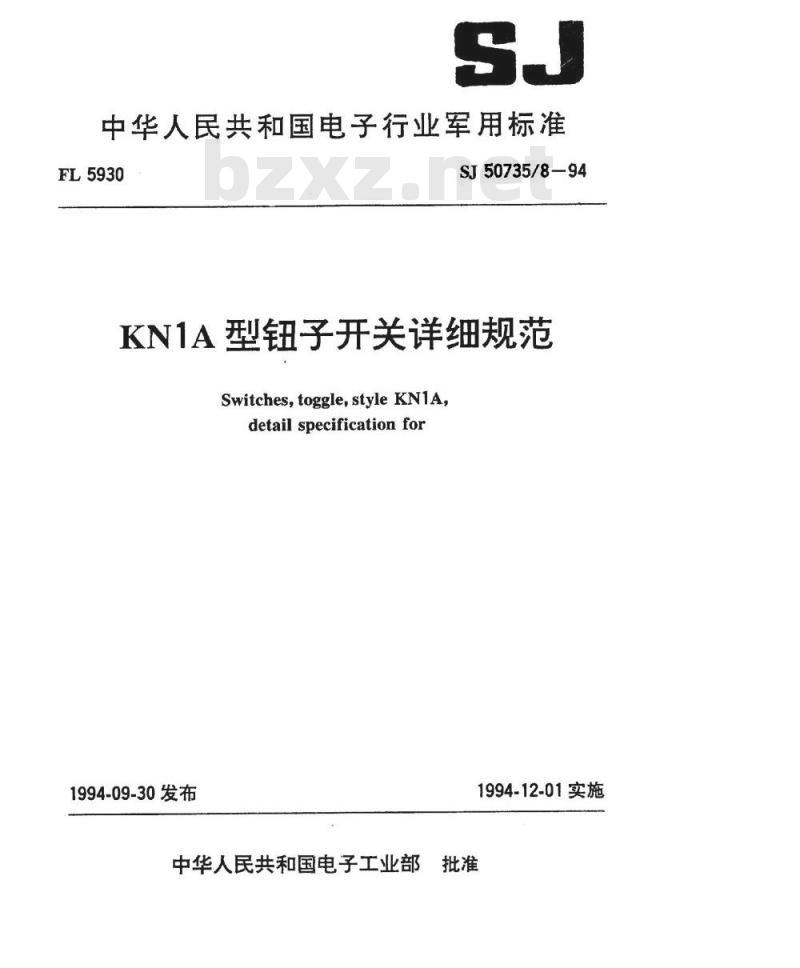

【行业标准】 KN1A型钮子开关详细规范

中华人民共和国电子行业军用标准FL5930
SJ50735/8-94
KN1A型钮子开关详细规范
Switches,toggle,styleKN1A
detail specification for
1994-09-30发布
1994-12-01实施

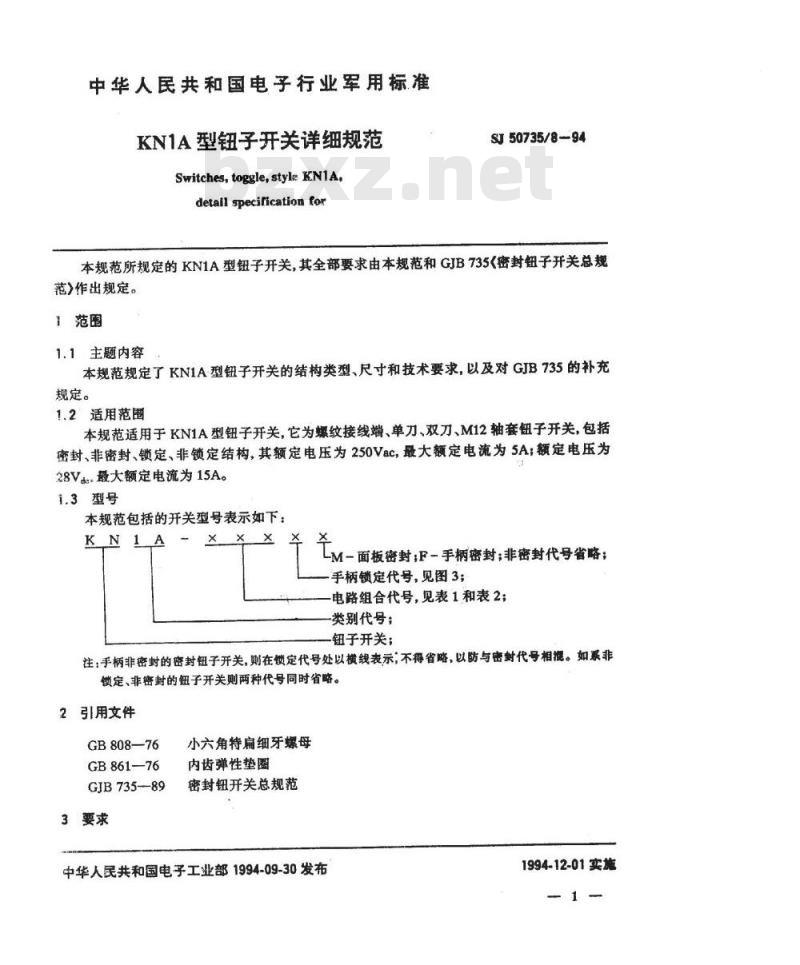

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准KN1A型钮子开关详细规范
Switches, toggle, style KN1A,detall specification for
SJ50735/8-94
本规范所规定的KN1A型钮子开关，其全部要求由本规范和GJB735《密封钮子开关总规范》作出规定。
1范围
1.1主题内容
本规范规定了KN1A型钮子开关的结构类型、尺寸和技术要求，以及对GJB735的补充规定。
1.2适用范围
本规范适用于KN1A型钮子开关，它为螺纹接线端、单刀、双刀、M12轴套钮子开关，包括密封、非密封、锁定、非锁定结构，其额定电压为250Vac，最大额定电流为5A；额定电压为28V小最大额定电流为15A。
1.3型号
本规范包括的开关型号表示如下：KNIA
LM-面板密封;F一手柄密封：非密封代号省略；手柄锁定代号，见图3；
电路组合代号，见表1和表2；
类别代号；
钮子开关；
注：手柄非密封的密封钮子开关，则在锁定代号处以横线表示；不得省略，以防与密封代号相混。如系非锁定、非密封的钮子开关则两种代号同时省略。2引用文件
GB808—76
GB861—76
GJB735-89
3要求
小六角特扁细牙螺母
内齿弹性垫圈
密封钮开关总规范
中华人民共和国电子工业部1994-09-30发布1994-12-01实施

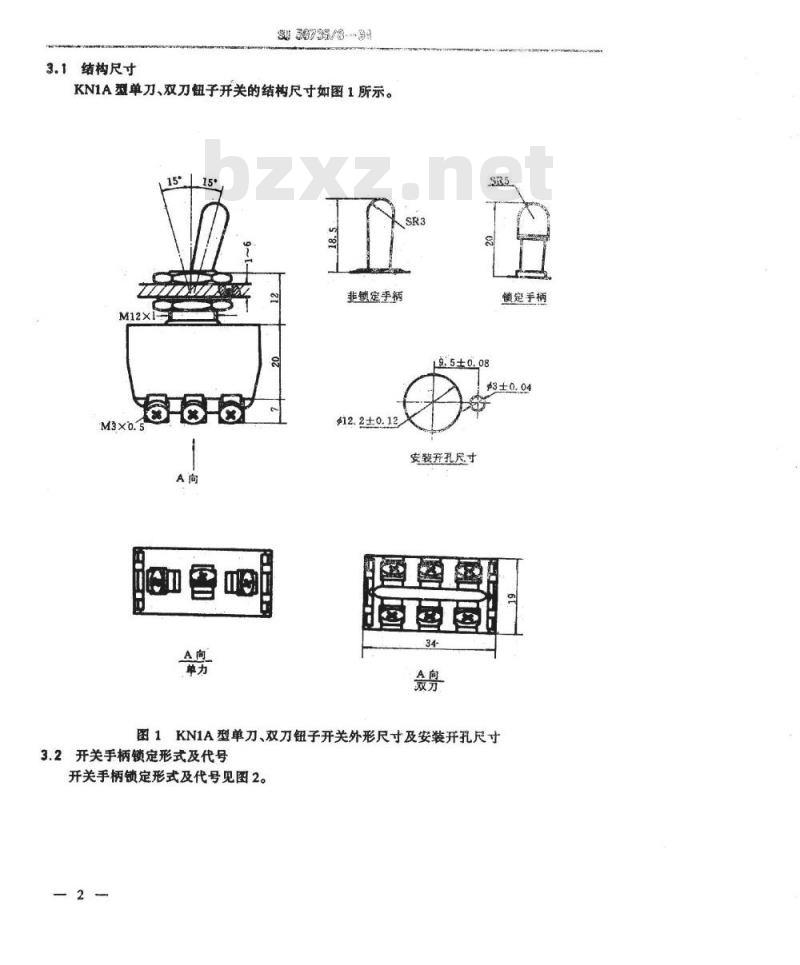

3.1结构尺寸
KN1A型单刀、双刀钮子开关的结构尺寸如图1所示。非锁定手辆
412.2±0.12
9.5±0.08
锁定手柄
安装开孔尺寸
图1KN1A型单刀、双刀钮子开关外形尺寸及安装开孔尺寸3.2开关手柄锁定形式及代号

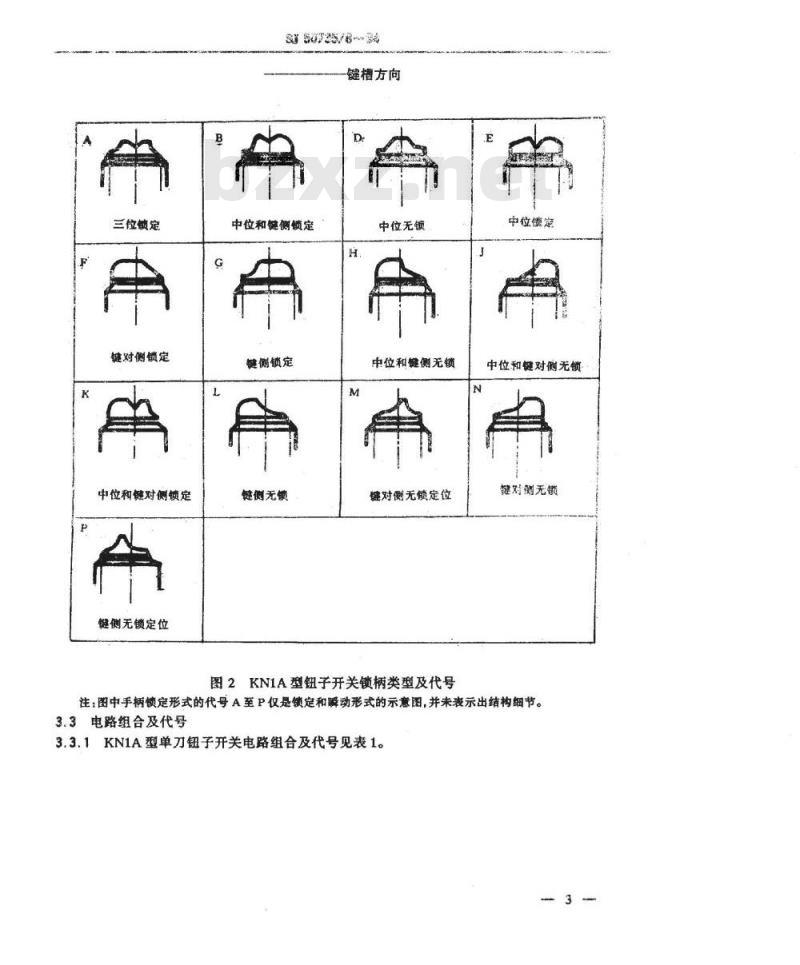

开关手柄锁定形式及代号见图2。三位锁定
键对侧锁定
中位和链对侧锁定
键侧无锁定位
150735/6-34
键槽方向
中位和键侧锁定
键侧锁定
链侧无锁
中位无锁
中位和键侧无锁
键对侧无锁定位
图2KN1A型钮子开关锁柄类型及代号中位债定
中位和键对侧无锁
键对侧无锁
注：图中手柄锁定形式的代号A至P仅是锁定和瞬动形式的示意图，并未表示出结构细节。3.3电路组合及代号

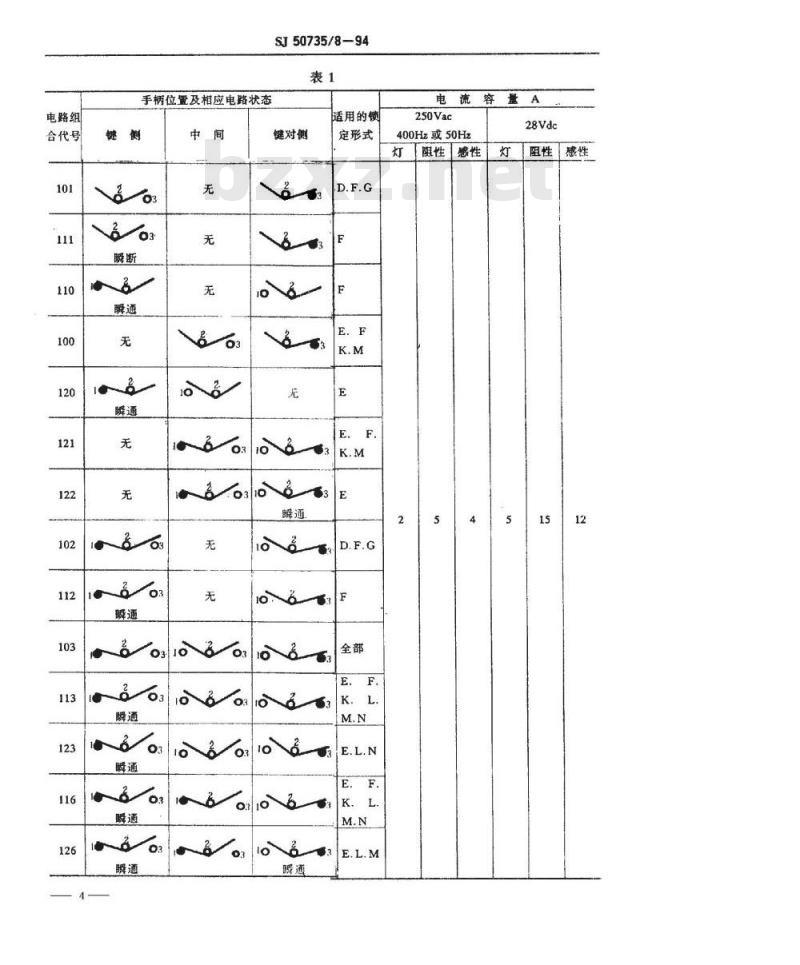

3.3.1KN1A型单刀钮子开关电路组合及代号见表1。电路组
合代号
手柄位置及相应电路状态
SJ50735/8-94
键对侧
适用的锁
定形式
电流容量
250Vac
400Hz或50Hz
SJ50735/8-94
注：手柄运动方向与开关内部转换方向相反。3.3.2KN1A型双刀钮子开关电路组合及代号见表.2。表2
手柄位置及相应电路状态
电路组
合代号
键对侧
适用的锁
定形式
31o.3E.F.k.
40 6584005.6
46056/10058
1.&03D.F.G免费标准bzxz.net
电流容量A
400Hz或50Hz
电路组
合代号
手柄位置及相应电路状态
SJ50735/8-94
续表2
适用的锁
键对侧
定形式
3102.3E.F.K.
oS.BL.M.N
电流容量A
400Hz或50Hz
阻性感性
SJ50735/8-94
注：手柄运动方向与开关内部转换方向相反。3.4安装附件
每个开关应配有两个小六角特扁细牙螺母、一个内齿弹性垫圈和一个定位卡圈。除材料可采用黄铜镀镍或不锈钢外，螺纹规格应符合GB808的规定，内齿弹性垫圈应符合GB861的规定。定位卡圈尺寸见图3。
1.65-0.15
128品
11.5±9:08
图3定位卡圈
3.5附件
手柄应为黄铜镀铬或不锈钢。
支架应为钢或黄铜镀铬或不锈钢。触点应是银或镀银。
密封应采用硅橡胶。
3.6重量
每只开关重量应不大于41g。
3.7电气负载
10±8:
电气负载见表1。瞬动的钮子开关，负载相应降低30%。3.8接线端强度
接线端应承受最大为25N的力。
3.9手柄、支点和止端强度
非锁定型：试验方法a，110N。
锁定型：试验方法a，150N。
3.10安装轴套强度
在安装螺母上施加2.8Nm的转矩。3.11动作力
动作力为3～30N，锁定机构的释放力为13.5~22.5N。3.12绝缘电阻
测量电压为500V，绝缘电阻应不小于1000MQ。3.13低气压
SJ50735/8-94
试验压力为等级C-4.39kPa，试验时间为5min。3.14密封（适用时)
气压为20kPa。
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由国营华联无线电器材厂和中国电子技术标准化研究所起草。本规范主要起草人：张兴华、张瑛、李厚伦。计划项目代号：B22024。
