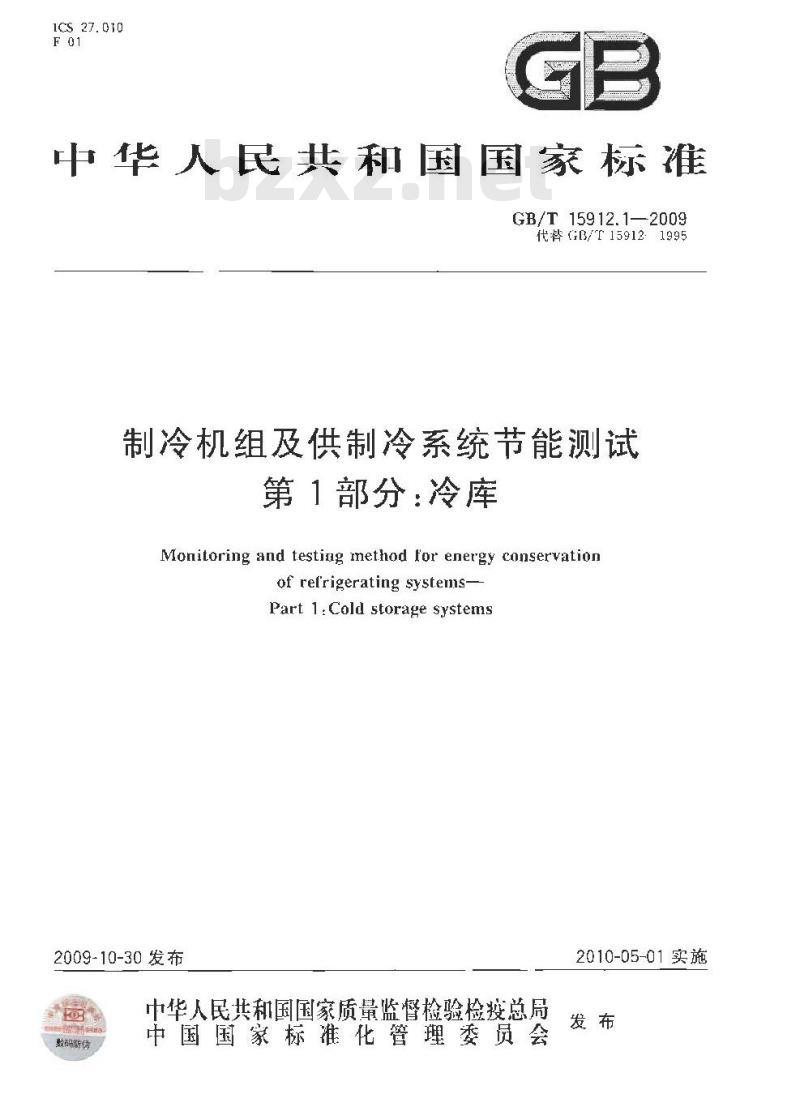

【国家标准(GB)】 制冷机组及供制冷系统节能测试 第1部分：冷库

1CS 27. 010
中华人民共和国国家标准
GB/T15912.1—2009
代替B/T159121995
制冷机组及供制冷系统节能测试第1部分：冷库
Monitoring and testiug method for energy conservationof ref'rigerating systems
Part 1:Cold storage systems
2009-10-30发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2010-05-01实施

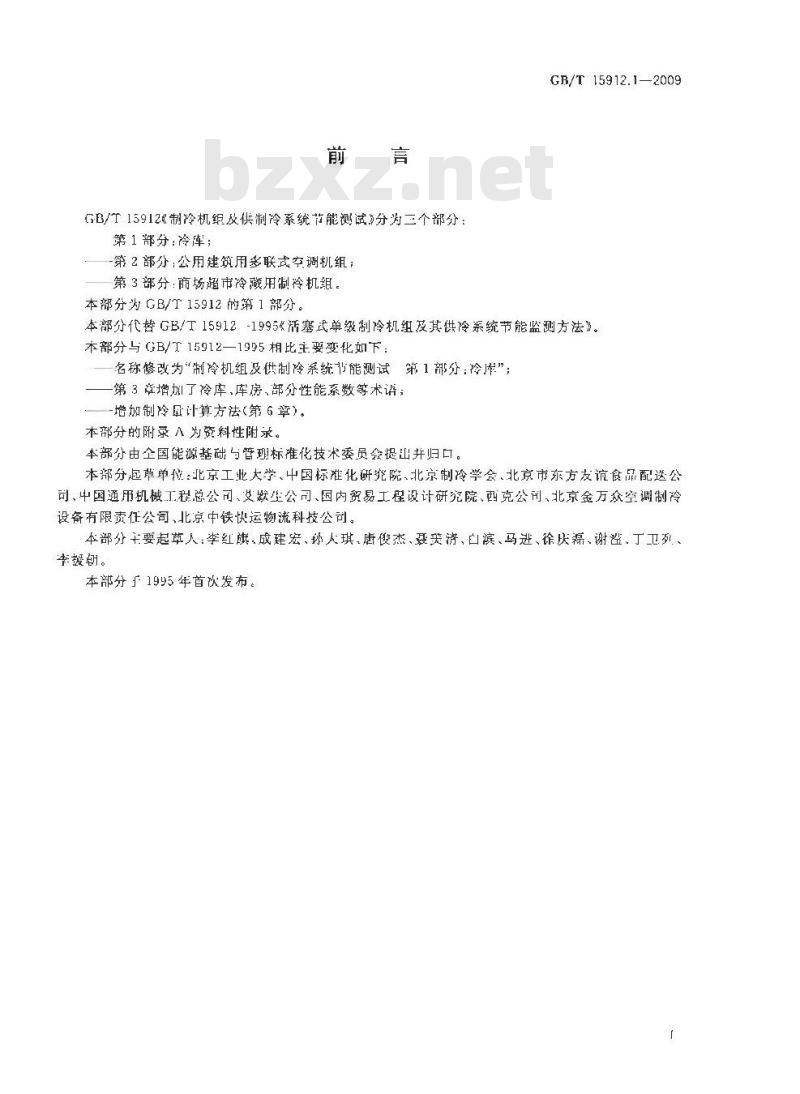

GB/T15912&制冷机组及供制冷系统节能测试>分为三个部分：第1部分：冷阵；
2-第2部分公用建筑用多联式空调机组；第3部分：商场超市冷藏用制冷机组。本部分为GB/T15912的第1部分。GB/T 15912.1—2009
本部分代替GB/T15912-1995《活塞式单级制冷机组及其供冷系统节能监测方法》。本部分与GB/T 15912—1995相比主要变化如下：名称修改为“制冷机组及供制冷系统节能测试”第1部分：冷库”；第3牵增加了冷库、库房、部分性能系数等术语；-增加制冷量计算方法（第6章）。本部分的附录A为资料性附录。
本部分由企国能源基础与管理标准化技术委员会提出并归口。本部分起草单位：北京工业大学、中国标滩化研究院、北京制冷学会、北京市东方友谊食品配送公司、中国通用机械工程总公司、交默生公司、国内贸易工程设计研究院、西克公司、北京金万众空调制冷设备有限任公司，北京中铁快运物流科技公司。本部分士要起草人：李红旗、成建宏、孙人琪、唐俊杰、聂芙清、白滨、马进、徐庆磊、谢谨、丁卫列、李毅朝。
本部分于195年首次发布。

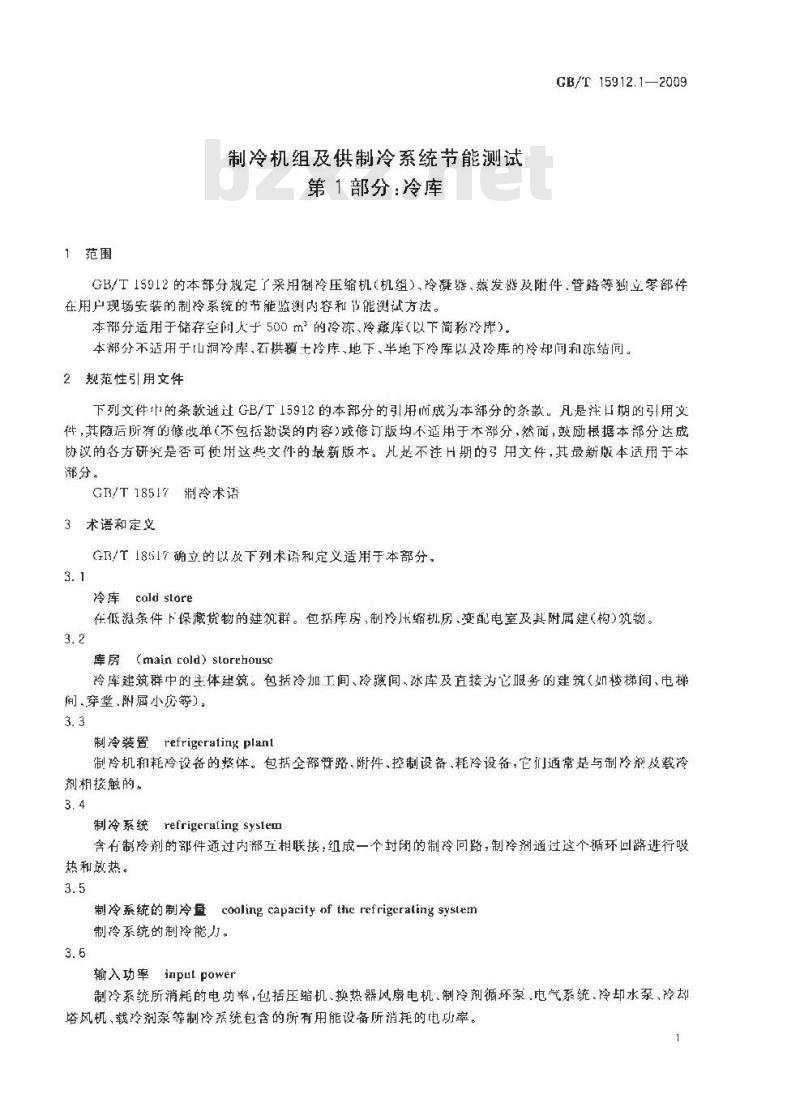

1范围
制冷机组及供制冷系统节能测试第1部分冷库
CB/T 15912.1—2009
GB/T15912的本部分规定了采用制冷压缩机（机组）,冷凝器、蒸发谐及附件.管路等独立零部件在用户现场安装的制冷系统的节能监测内容和节能測试方法。本部分适用于储存空间人于500m的冷冻，冷藏库（以下简称玲库）。本部分不适用于山洞冷库、石拱覆七冷库，地下、半地下冷库以及冷库的冷却间和冻结间。2规范性引用文件
下列文件的条款通过GB/T15912的本部分的引用而成为本部分的条款，凡是注口期的引用文件，其随后所有的修改单（不包据勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注H期的弓用文件，其最新版本适用于本部分。
GR/T18517涮冷术语
3术语和定义
G/T18S17确立的以及下列术语和定义适用于本部分。3. 1
冷库cald store
在低条件下保藏货物的建筑群。包括库房，制冷压缩机房，变配电室及其附属建（构)筑物。3.2
库房（main rold）storthouso
玲库建筑群中的主体建筑。包括冷加工间、冷邀间、库及直接为眼务的建筑（如楼梯间、电桃间，穿堂附属小房等），
制冷装置refrigeralingplan
制冷机和耗冷设备的格体。包括全部管路，附件控制设备，耗冷设备，它们常是与制冷剂及载资剂相接触的。
制冷系统refrigerating syslem含有制冷剂的部件通过内部五相联接，组成一个封闭的制冷回路，制冷剂通过这个循环回路进行热和放热。
制冷系统的制冷量coaling capacity of the refrigcrating system制冷系统的制险能力。
输入功率inputpower
制冷系统所消耗的电功率，包括压缩机、换热器风扇电机、制冷剂循环泵、电气系统、冷却水泵，冷划塔风机，载冷剂泵等制冷系统包含的所有用能设备所消耗的电功率。1
CB/T 15912.1—2009
性能系数coefficient of performance制冷系统的制冷量与制冷系统所消耗的电率的比值。4监测内容
监测项目应包括：
a）库温；
库外环境空气的干球温度；
围护结构外表面的表面温度
穿过围护结构的热流密度
输人功率：
闹护结构的外表
围护结构的冷
测试条件与方法
5.1总则
5.1.1测试时冷库应处于稳定运行状态，即令库的冷负荷应维持不变，判断冷库进人稳定运行的条件是最店次进货后在此期间冷库门子以封闭；或者在库门封闭后4h内在无外界干扰因素的条件下温的变化小于
5.1.2测试过程中使用导致冷负荷变化的一些附加功能，如气调、通风换气除霜加湿或除湿、照明、人员出人、库门信、改变货物储量等5.1.3库温的测量应摄据其温度不均匀性采用多点测量、算术平均的方式进行5.1.4对于变温或多消冷库应针对不同的库温或温度分区接照规定方法分别进行测量和计算。5. 1. 5不应在恶
如刮风、面雪、低温等气候条件下进行测量，测最时室外空气的风递应小3m/s，并且应避免温度测量结果的影响。5.2测试仪器
般。仪表应保持完好，并在检定周期之内。5.2.1
功率测试仪表精低于15
5.2.2热流计精度不低
5.2.3温度测量的误差不应人
5.3输入功率的测量
吸，仪表应保持完好，并在检定周期之内10.2℃.
5.3.1输人功率应在用能设备的电源输人端测量，当无法在电源输入端测量而需要在配电柜处测量时应将线路损耗和无关设备的输人功率从测量结果中扣除。5.3.2输人必率应在用能设备正常运行时测量在其一个运行周期按等时间间隔连续测量4秋，4次读数的算术平均值作为实测值。5.3.3咨用能设备的实谢输人功率之和规为制冷系统的实际输人功率5.3.4对手于变温惑密温冷库如果耗能设备也是剂工独立的，成针对不同的库温或损度分这分别并行箍人功率的测量
5. 4围护结构冷损失的测量与计算5.4.1采用热流计在护结构的外表面测量其冷损失。对于变温和多温羚库应按照库温将各温区视作独立的冷库进行测量和计算，此时应对各温区间辆墙的冷损失进行测量。5.4.2围护结构的冷损失应按照制护结构的换热条件分区测基，测量分区至少应考虑冷库内温度、国扩结构绝热能力、甘照、风速等冈素GB/T 15912.1-—2009
5.4.3测量的围护结构应包括冷库的4个立面及顶面，且被测外表面积应大了围护结构总外表面积的80人www.bzxz.net
5. 4. 4库门1应作为一个独立的测量分区进行测量,每扇门的测点应不少于5个。5.4.5在链一测量分区照知形或正方形网格进行容点测量，取各次读数的算术半均值作为该分区的实测值。测点的密度应不小了每平方米0.05个点，当测量分区的面积小于100m时（库门除外)测点的密度应不小于每平方米0.1个点。5.4.6在每一点测量热流密度的同时，测量库温，相应点维护结构的外表面温度以及维护结构外的空气干球温度。取各次读数的算术平均值作为每一区的实测值每一测量分区的实测值应款式（1）折算到30时的数值5.4.7
30313-T
式中：
30C时第分区的热流密度，单位为瓦每平方米（W（m)，第；测量美流密度的实测值，单位为瓦每平方米（W/m）：9
第：测量分风维护结构外空气干球温度的实测值，单位为开（）：第：酒量分区冷库内温度的实测值，单位为开（K）<1）
5.4.8在具备测试可能时，架空库的地面冷损失应采用同样的方法进行测量并计人制冷量。但除非这部分冷损失从制龄量中扣除，否测其性能系数与非架空库不具可比性。50冷损失按式2）计算
5.4.9围护结
式中：
围护结构的玲损失，单位为瓦（W）测量分区围护结构的外表面，单位为平方米（m第
6制冷量的计算
测量分区的总数目
6.！采用近似的方去确制冷系统的制冷量，为实际制冷量的主要部分，包括用于平衡围护结构主要玲损失的制冷量和平摄物呼吸热的制冷量。8.2货物的冷却热和博不应计人制冷最中，但当货物为具有呼吸热的水果、藏莱时，应按货物的储集就菜呼吸热的乎均值计算货物的呼吸热量，并将其计人制冷量中。存量和附录A提供的不同水
6.3冷库各温区制冷系统的制冷量按式（39计算Qo+ma
式中：
制冷系统的制冷量，单位为下（kW）：-第种货物的质量，单位为千克（k）；. 3
第i种货物的单位质量呼吸热，白附录A给山，单位为下焦每千克时[kJ/(kg·h)]；玲库中所端存的水果、蔬菜类货物的总数目，7制冷系统性能系数的计算
7.1来用性能系数作为评价冷库能效的指标。7.2性能系数按式(1)计算：
GB/T15912.1—2009
部分冷量性能系数，单位为千瓦每于瓦（kW/kW)：P.—第点个用能设备输入功率的实测值，单位为千瓦8复测与比对
.（4)
8.1当需要进行复测时。测试仪器、测试力法，测点的数鼠与位置、计算力法等影响测试结果的因素应与前一次测试时相同。
8.2不同冷库间测试结果的比对基础足冷库内诺存的货物补类相间或按照储存要求其储存温度接近的类似货物，但不以库温作为比对的基础。9监测报告
9.1被测冷库的基本情况，至少应包括：a）拎库概况，如类别、库容、围护结构、运行状况、年度耗电量等；b）冷库制冷系统的流程阁及技术特征；）主要设备清单及技术参数。
9.2对于玲库的每--温区，监测报告至少应包括以下内容？未温及储存货物的名称和质最，对于多温库应当分别加以说明；b）国护结构各测量分区的冷制失；各用能设备的输入功率；
d）制系统的部分冷量性能系数；c）测点的布管图及仪器仪表的型号与技术参数；f）计算过程与计算结果。
9.3原始数据应以附件的形式作为报告的有效组成部分。9.4监测报应对测试误差进行分析。9.5监测报告应对测试、计算方案进行详细说明，保证在出现复测需要时可以根据监测报告中的说明进行复测。
9.6当测试过程存在本部分未加规定的、H影响测试、计算和最终结果的因素时，应在监测报告中评缅加以说明。
香蕉(肖）
香燕(熟）
已熟香熊
豆类(青)
附录A
（资料性附录）
常见蔬菜水果的呼吸热
常见蔬菜、水果的呼吸热
呼噬热
kJ/(kg·h)
卷心菜
番薯（熟）
GB/T 15912.1—2009
呼吸热
kJ/(kgh)
GB/T 15912.1—2009
胡萝卜
表A.1（续）
呼吸热
kJ/(kg -h)
蕊豆(青)
呼吸热
kJ/(kgh)
GB/T 15912. 1-2009
打印H期：2010年1月21HF007
中华人民共和
国家标雅
制冷机组及供制冷系统节能测试第1部分：冷库
GB/T 15512. 1 --2005
中国标准出版社出版发行
北京复兴门外三里阿北街16学
邮政编码：100045
网址 www, spc. net. cn
电话：6852391668517548
中国标准山版社案皇岛印刷广印刷各地新华书店经销
本 880×1230 1/L6
印张0.75
字数12学
2010年1月第一版
2010年1月第一次印别
书号：1550561-39625定价16.00 元青由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
600212165
