【国家标准(GB)】 家用和类似用途器具耦合器 第2部分：防护等级高于IPX0的器具耦合器

ICS 29.120.30

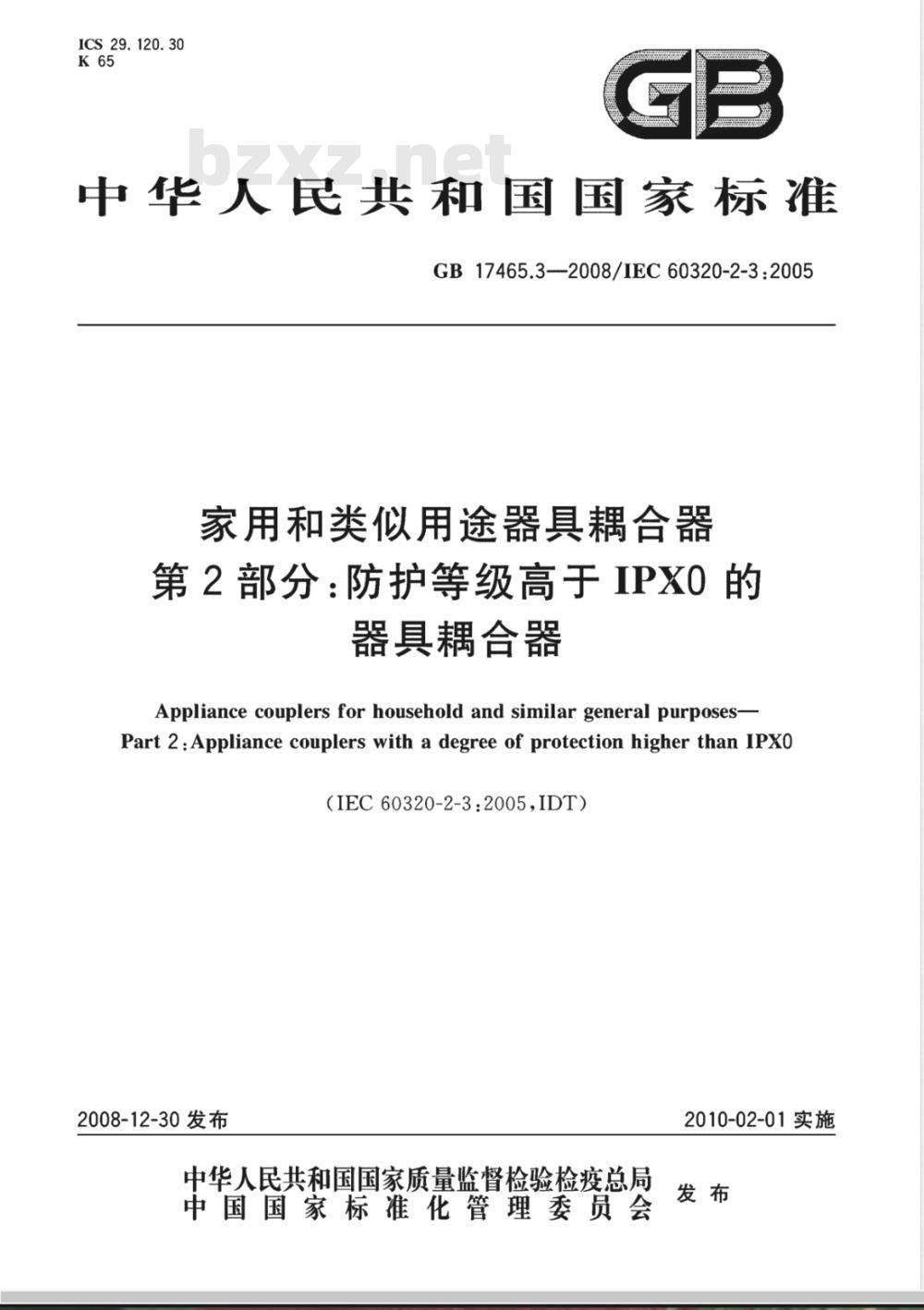

中华人民共和国国家标准
GB17465.3-2008/IEC60320-2-3:2005家用和类似用途器具耦合器
第2部分：防护等级高于IPX0的
器具耦合器
Appliance couplers for household and similar general purposes-Part 2 : Appliance couplers with a degree of protection higher than IPX0（IEC60320-2-3：2005IDT）
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施

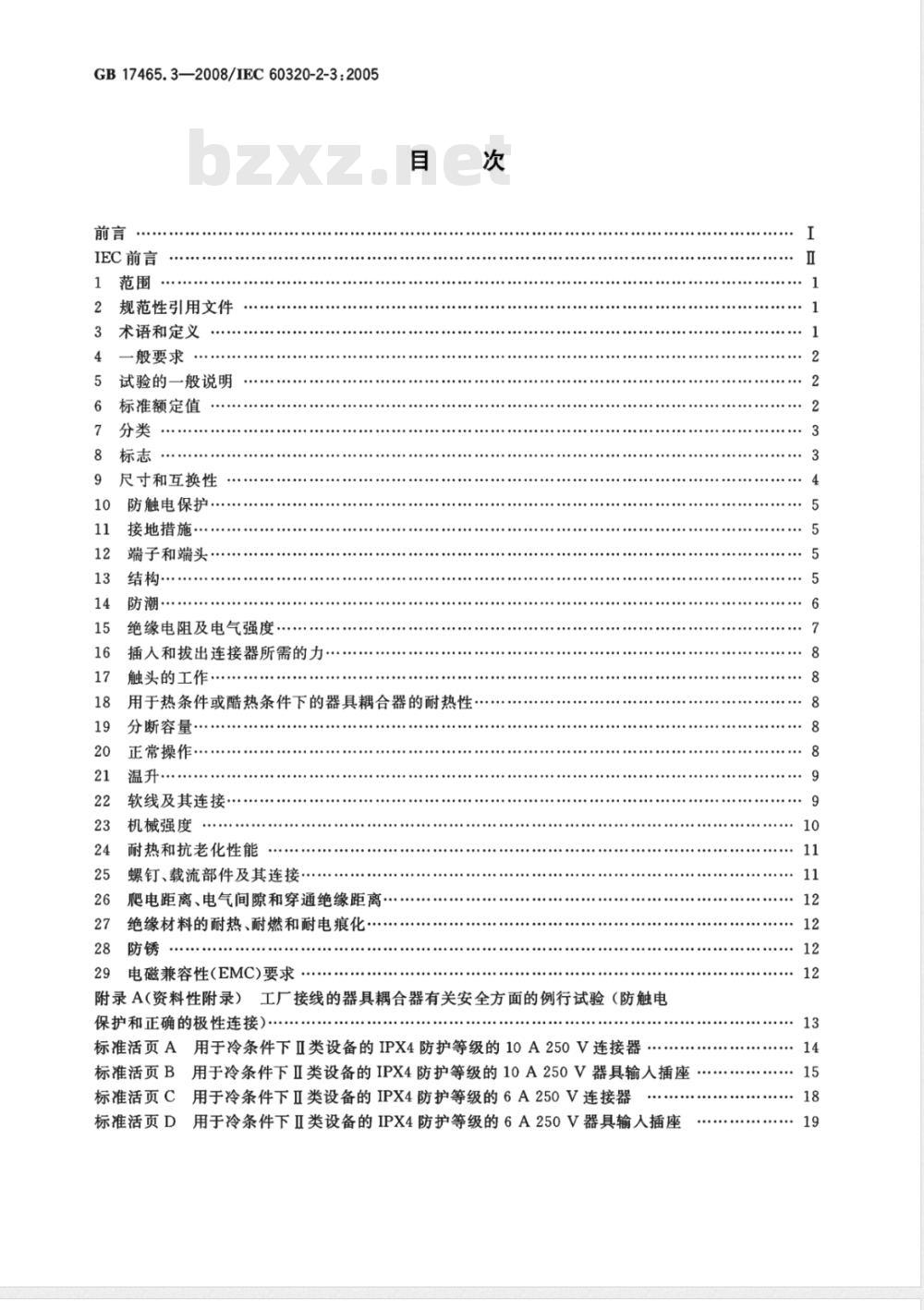

GB17465.3—2008/IEC60320-2-3:2005前言
IEC前言
规范性引用文件
术语和定义
一般要求
试验的一般说明
标准额定值
尺寸和互换性
防触电保护.
接地措施
端子和端头，
结构·
防潮·
绝缘电阻及电气强度·
插人和拔出连接器所需的力·
触头的工作·
用于热条件或酷热条件下的器具耦合器的耐热性·分断容量·
正常操作·
温升·
软线及其连接
机械强度
耐热和抗老化性能
螺钉、载流部件及其连接
爬电距离、电气间隙和穿通绝缘距离·绝缘材料的耐热、耐燃和耐电痕化防锈
电磁兼容性(EMC)要求·
附录A（资料性附录）工厂接线的器具耦合器有关安全方面的例行试验（防触电保护和正确的极性连接…·
标准活页A用于冷条件下Ⅱ类设备的IPX4防护等级的10A250V连接器....标准活页B
标准活页C
用于冷条件下Ⅱ类设备的IPX4防护等级的10A250V器具输人插座用于冷条件下Ⅱ类设备的IPX4防护等级的6A250V连接器标准活页D
用于冷条件下Ⅱ类设备的IPX4防护等级的6A250V器具输人插座10

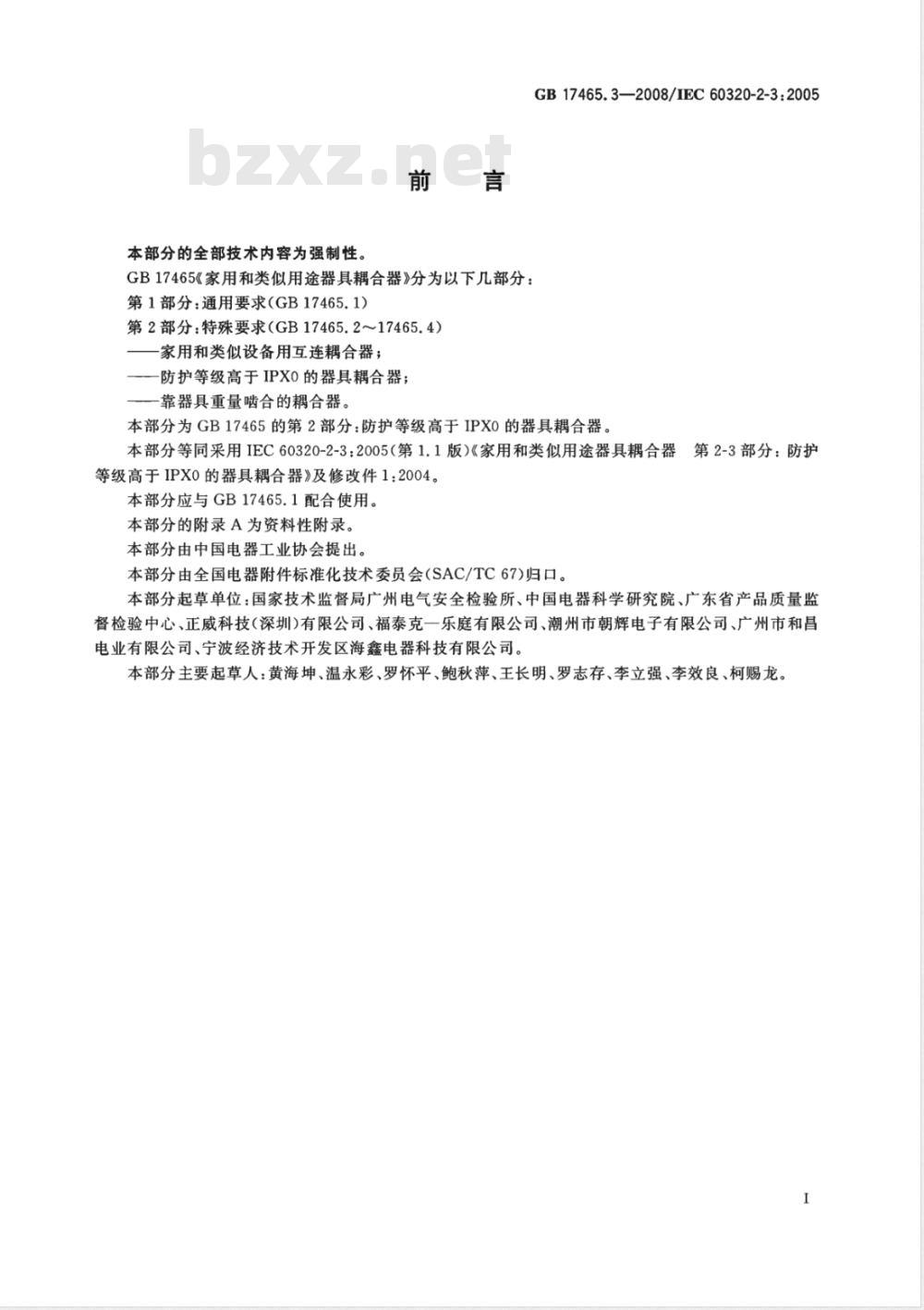

本部分的全部技术内容为强制性。前言
GB17465《家用和类似用途器具耦合器》分为以下几部分：第1部分：通用要求（GB17465.1）第2部分：特殊要求（GB17465.2～17465.4）一家用和类似设备用互连耦合器；一防护等级高于IPXO的器具耦合器；一靠器具重量啮合的耦合器。
GB17465.3—2008/IEC60320-2-3:2005本部分为GB17465的第2部分：防护等级高于IPX0的器具耦合器。本部分等同采用IEC60320-2-3：2005（第1.1版）《家用和类似用途器具耦合器零第2-3部分：防护
等级高于IPX0的器具耦合器》及修改件1：2004。本部分应与GB17465.1配合使用。本部分的附录A为资料性附录。
本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC67)归口。本部分起草单位：国家技术监督局广州电气安全检验所、中国电器科学研究院、广东省产品质量监督检验中心、正威科技（深圳)有限公司、福泰克一乐庭有限公司、潮州市朝辉电子有限公司、广州市和昌电业有限公司、宁波经济技术开发区海鑫电器科技有限公司。本部分主要起草人：黄海坤、温永彩、罗怀平、鲍秋萍、王长明、罗志存、李立强、李效良、柯赐龙。I

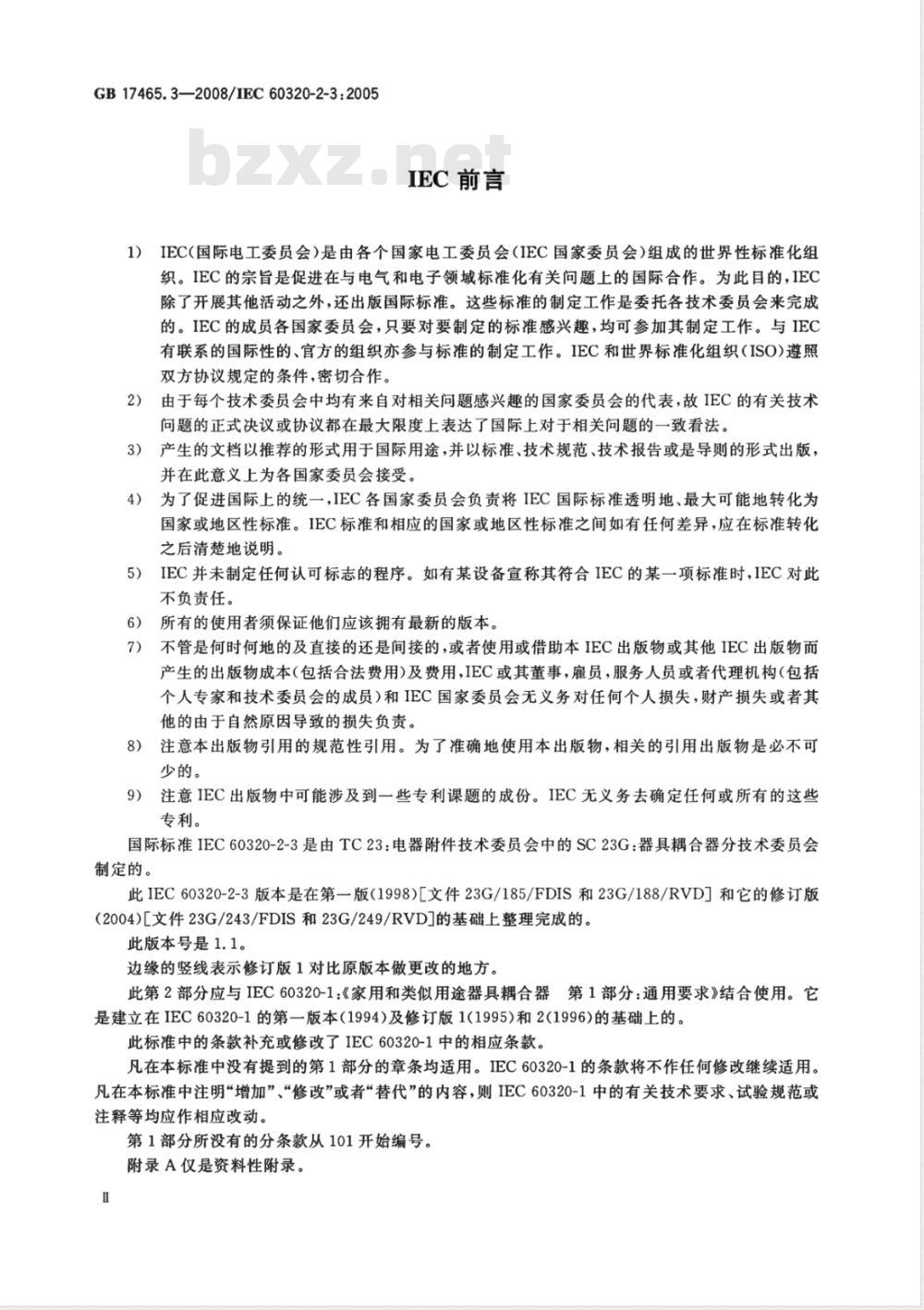

GB17465.3—2008/IEC60320-2-3:2005IEC 前言
1）IEC（国际电工委员会）是由各个国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的宗旨是促进在与电气和电子领域标准化有关问题上的国际合作。为此目的，IEC除了开展其他活动之外，还出版国际标准。这些标准的制定工作是委托各技术委员会来完成的。IEC的成员各国家委员会，只要对要制定的标准感兴趣，均可参加其制定工作。与IEC有联系的国际性的、官方的组织亦参与标准的制定工作。IEC和世界标准化组织（ISO)遵照双方协议规定的条件，密切合作。由于每个技术委员会中均有来自对相关问题感兴趣的国家委员会的代表，故IEC的有关技术2）
问题的正式决议或协议都在最大限度上表达了国际上对于相关问题的一致看法。3）产生的文档以推荐的形式用于国际用途，并以标准、技术规范、技术报告或是导则的形式出版，并在此意义上为各国家委员会接受。为了促进国际上的统一，IEC各国家委员会负责将IEC国际标准透明地、最大可能地转化为4）
国家或地区性标准。IEC标准和相应的国家或地区性标准之间如有任何差异，应在标准转化之后清楚地说明。
5）IEC并未制定任何认可标志的程序。如有某设备宣称其符合IEC的某一项标准时，IEC对此不负责任。
所有的使用者须保证他们应该拥有最新的版本。7）不管是何时何地的及直接的还是间接的，或者使用或借助本IEC出版物或其他IEC出版物而产生的出版物成本（包括合法费用）及费用，IEC或其董事，雇员，服务人员或者代理机构（包括个人专家和技术委员会的成员）和IEC国家委员会无义务对任何个人损失，财产损失或者其他的由于自然原因导致的损失负责。8）注意本出版物引用的规范性引用。为了准确地使用本出版物，相关的引用出版物是必不可少的。
注意IEC出版物中可能涉及到一些专利课题的成份。IEC无义务去确定任何或所有的这些专利。
国际标准IEC60320-2-3是由TC23：电器附件技术委员会中的SC23G：器具耦合器分技术委员会制定的。
此IEC60320-2-3版本是在第一版（1998)［文件23G/185/FDIS和23G/188/RVD】和它的修订版（2004)[文件23G/243/FDIS和23G/249/RVD]的基础上整理完成的。此版本号是1.1。
边缘的竖线表示修订版1对比原版本做更改的地方。此第2部分应与IEC60320-1：《家用和类似用途器具耦合器第1部分：通用要求》结合使用。它是建立在IEC60320-1的第一版本（1994)及修订版1(1995)和2(1996)的基础上的。此标准中的条款补充或修改了IEC60320-1中的相应条款。凡在本标准中没有提到的第1部分的章条均适用。IEC60320-1的条款将不作任何修改继续适用。凡在本标准中注明“增加”、“修改”或者“替代”的内容，则IEC60320-1中的有关技术要求、试验规范或注释等均应作相应改动。
第1部分所没有的分条款从101开始编号。附录A仅是资料性附录。

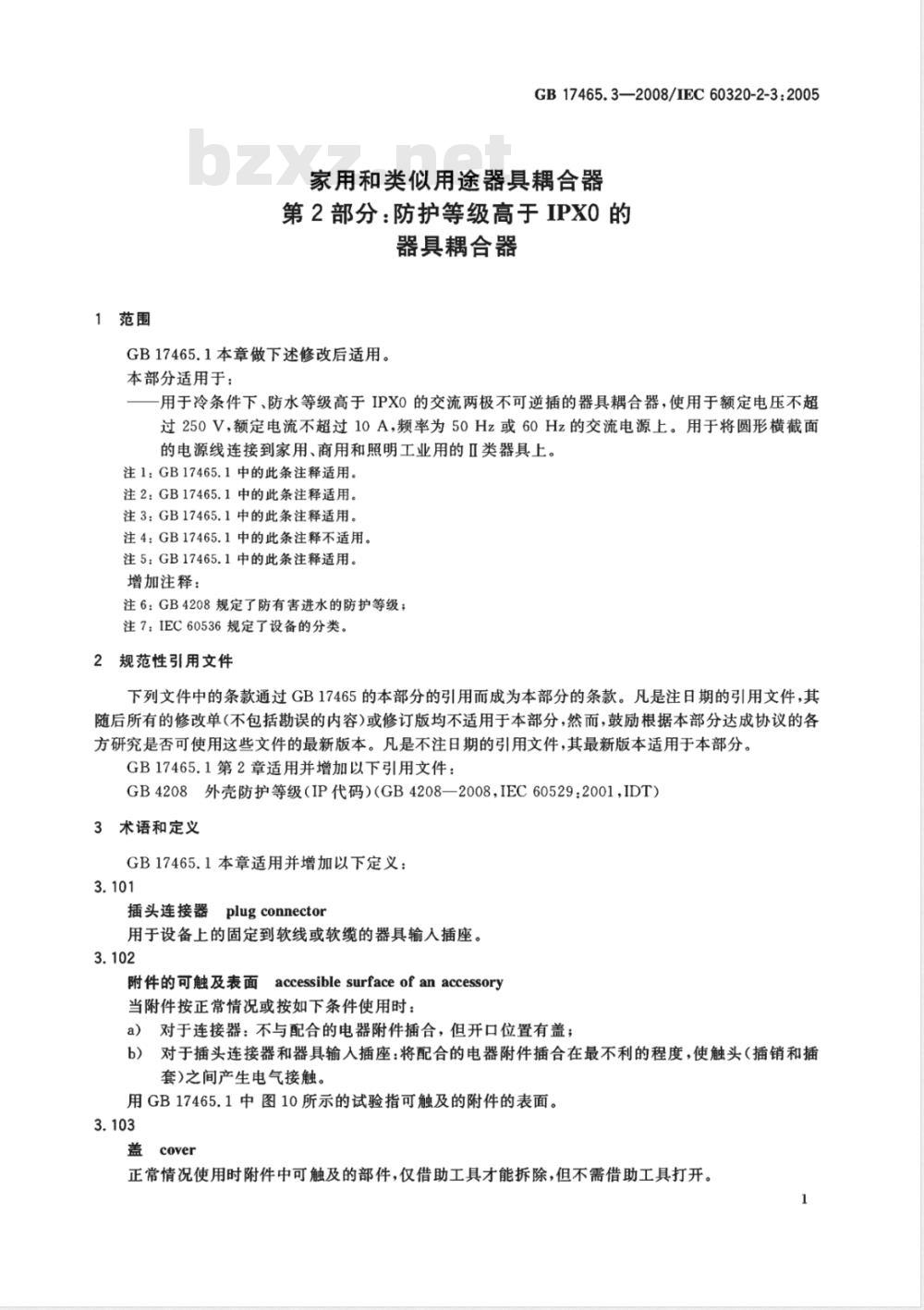

1范围
GB17465.3—2008/IEC60320-2-3:2005家用和类似用途器具耦合器
第2部分：防护等级高于IPX0的
器具耦合器
GB17465.1本章做下述修改后适用。本部分适用于：
用于冷条件下、防水等级高于IPXO的交流两极不可逆插的器具耦合器，使用于额定电压不超过250V，额定电流不超过10A，频率为50Hz或60Hz的交流电源上。用于将圆形横截面的电源线连接到家用、商用和照明工业用的Ⅱ类器具上。注1：GB17465.1中的此条注释适用。注2：GB17465.1中的此条注释适用。注3：GB17465.1中的此条注释适用。注4：GB17465.1中的此条注释不适用。注5：GB17465.1中的此条注释适用。增加注释：
注6：GB4208规定了防有害进水的防护等级；注7：IEC60536规定了设备的分类。2规范性引用文件
下列文件中的条款通过GB17465的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB17465.1第2章适用并增加以下引用文件：GB4208外壳防护等级（IP代码）（GB4208—2008，IEC60529：2001，IDT）3术语和定义
GB17465.1本章适用并增加以下定义：3.101
插头连接器plugconnector
用于设备上的固定到软线或软缆的器具输入插座。3.102
面accessible surfaceof an accessory附件的可触及表面
当附件按正常情况或按如下条件使用时：a）对于连接器：不与配合的电器附件插合，但开口位置有盖；b）对于插头连接器和器具输入插座：将配合的电器附件插合在最不利的程度，使触头（插销和插套）之间产生电气接触。
用GB17465.1中图10所示的试验指可触及的附件的表面。3.103
盖cover
正常情况使用时附件中可触及的部件，仅借助工具才能拆除，但不需借助工具打开。1
GB17465.3—2008/IEC60320-2-3：20053.104
型式试验样品typetestsample
用于进行型式试验的一个或多个试样。4一般要求
GB17465.1本章适用。
5试验的一般说明
GB17465.1本章做下述修改后适用：5.1GB17465.1本条适用。
5.2代替：
除非另有规定，否则试样按交货状态和正常使用情况，在环境温度为20℃士5℃范围内，用频率为50Hz或60Hz的交流电进行试验。测试用的试样应与一般的产品在所有可能会影响测试结果的细节上基本一致。不可拆线电器附件应带有至少1m长的软线进行试验。可拆线电器附件应用符合GB5023的带护套的圆芯软线进行试验，除非在具体条款中另有规定。5.3GB17465.1本条不适用。
5.4GB17465.1本条不适用。
5.5代替：
样品总数为18个，任何类型的样品均应按下表所示进行检查和试验，测试
1.视检和手动检查
2.一般测试
3.一般测试
4.弯曲测试
5.材料测试
6.材料测试
样品数量
测试顺序
（涉及的条款和分条款）
7，8，9，10，12，13，24.1，25，26，2814(14.101除外），15
22(22.4除外），16，17，19，20，2122.4
23，24.2，14.101，15.3
24.2，27
注1：在规定的测试顺序中，如有特殊重复的测试，其要求在相应条款中已有规定。注2：如经制造商同意，同组样品可用于多组测试顺序中。5.6GB17465.1本条适用。
5.7代替：
若试样在按5.5所规定的一系列测试中没有不合格的，则认为此类电器附件符合标准的要求。若任一组中有一个试样在5.5所规定的一系列测试中不合格，则认为此类电器附件不符合标准的要求，除非能表明此类电器附件为非一般产品或设计，这种情况应提供多一组的试样进行该组中一项或多项测试。若复试中无不合格，则认为此类电器附件符合本部分的要求。如多于一个试样未能通过5.5所示的全部项目试验，则视该类电器附件不符合本标准的要求。6标准额定值
GB17465.1本章做下述修改后适用：6.1GB17465.1本条适用。
6.2代替：
额定电流为6A或10A。
7分类
GB17465.1本章做下述修改后适用。7.1.1修改：
仅适合用于冷条件下的器具耦合器。7.1.2修改：
仅适合用于Ⅱ类设备的器具耦合器。代替：
电器附件按软线的连接方法分类：一可拆线电器附件；
不可拆线电器附件。
增加分条款：
7.101增加一种新的分类方法：
电器附件按所使用的环境温度分类：常温下使用的器具耦合器；
低温（一15℃）条件下使用的器具耦合器。注：低温条件下使用的器具耦合器的附加测试正在考虑中。8标志
GB17465.1本章做下述修改后适用：8.1代替：
GB17465.3—2008/IEC60320-2-3：2005耦合器，除了与设备一起提供的器具输人插座外，应有如下标志：生产厂或销售商的名称、商标或识别标志；a）
本部分标准号；
额定电流；
额定电压；
电源性质符号；
f）IP等级；
型号，可以是产品目录编号，代码编号等。g）
：代替：
器具输人插座应标有8.1a)和8.1g)所示的信息，当在户外安装使用时，此标志不需明显可见。注：当插合时，连接器和器具输人插座上的标志不需明显可见。8.3GB17465.1本条适用。
8.4GB17465.1本条增加以下符号后适用：相线L
中线N
防溅防护等级IPX4
注：在IP代码中，表示防固体异物进人的字母X，用相关的数字取代，8.5GB17465.1本条不适用。
8.6修改：
GB17465.1本条适用，带有接地端子和接地触头的除外。8.7GB17465.1本条适用。
GB17465.3—2008/IEC60320-2-3：20058.8GB17465.1本条适用。
增加：
8.101不可拆线电器附件的软线或软缆不应是黑色、绿色、白色或棕色。8.102对于预定单独销售的耦合器，厂商应在每一个耦合器或电器附件的销售包装上或重面提供说明书，清楚地说明户外使用的适用区域，适用的气候条件以及提醒使用者不应将黑色、绿色、白色或棕色的电线连到电器附件上使用。说明书应说明插头连接器应连到设备上，连接器应连到主电源上。如果是不可拆线的耦合器或电器附件，在自由末端应有连接到器具或主电源的标志，并有说明以避免有不正确连接或是连接到需要接地连续性保护导线的器具上的危险。除非插头连接器或器具输入插座所带的线是直接提供给生产商用于安装在其他设备上，则此类组件的自由末端应附有如下标签：此电器附件的软线必须在器具带电前连接到设备上。如果是可拆线的耦合器或电器附件，则应有如下的说明：应剥去的护套和绝缘的长度：
电器附件应连接到器具或主电源的标识；c）
连接棕色线的端子应标L，连接蓝色线的端子应标N；d）
正确组装线箍的重要性，包括必须至少有3mm的护套超出夹紧装置；e
仅适用连接圆形截面的导线。
通过检查判断是否符合8.101和8.102的要求。9尺寸和互换性
GB17465.1本章做下述修改后适用：9.1代替：
耦合器应符合下表所示的对应标准活页的尺寸要求，9.6允许的情况除外：额定值
连接器的标准活页
是否合格，通过测量和使用相关的量规检查。当用图1或图1A所示的量规时，完全插入量规的力不能超过60N。为验证是否正确及完全插入，量规应设有孔眼。输人插座的标准活页
当用图2及图2A所示的主通规和辅助通规时，将主通规完全插入器具输入插座的力应不能超过60N，将辅助通规推过横栏之上。用主通规的平面检查插销和外壳的长度；用插合辅助通规检查器具输入插座的外部凹人。9.2
代替：
插头连接器和器具输入插座的保持连接器的装置应符合标准活页A和B的要求。是否合格，通过第16章的测试检查。9.3GB17465.1本条适用。
9.4代替：
一类设备用的连接器应不能与其他设备的器具输入插座插合。6A的连接器应不能与10A的插座插合。是否合格，通过视检，手动测试及相应的量规检查。测试应在环境温度为40℃士2℃条件下进行，所有的电器附件和量规均应在此温度条件下。9.5GB17465.1本条适用。
6GB17465.1本条适用。
10防触电保护
GB17465.1本章做下述修改后适用：10.1代替：
GB17465.3—2008/IEC60320-2-3：2005器具耦合器在设计上应能做到：当器具输人插座与连接器部分或全部插合时，器具输入插座的带电部件是不能触及的。
连接器应设计成：当连接器按正常使用要求正确安装好且打开盖之后，带电部件应是不能触及的。是否合格，通过视检，如有必要，用GB17465.1图10所示的标准试验指测试检查。将该试验指碰触每个可能的位置，并用电指示器来显示其与被测部件是否接触。对于带有橡胶或热塑性材料的壳罩、外壳或本体的连接器，将标准试验指用20N士3N的力碰触绝缘材料如变形便会影响安全的所有点上30s士5s，该试验在环境温度为40℃士2℃条件下进行。注1：用电压在40V～50V之间的电指示器来显示与有关部位的接触情况。注2：与标准图表保持一致就能符合在连接器插人到器具输人插座的过程中，接触不到触头元件的要求。10.2GB17465.1本条适用。
10.3GB17465.1本条适用。
10.4GB17465.1本条适用。
11接地措施
GB17465.1本章不适用。
12端子和端头
GB17465.1本章做下述修改后适用：12.1一般要求
本条的要求仅适用于连接器和插头连接器。不安装在器具或设备上或不与设备或器具形成一体的独立提交的器具输入插座，需要特殊的要求。安装在设备或器具中或与设备或器具形成一体的器具输人插座，应符合该设备的相应的国家标准中的要求。
12.2GB17465.1本条适用。
GB17465.1本条适用。
GB17465.1本条适用。
12.5GB17465.1本条不适用。
13结构
GB17465.1本章做下述修改后适用：GB17465.1本条不适用。
GB17465.1本条适用。
GB17465.1本条适用。
13.4GB17465.1本条适用。
13.5代替：
连接器的插套应能自动调节，以便提供足够的接触压力。是否合格，通过观察和使用图4的拔出力规检查每个单独相线及中线插套，以确保连接在外壳上的盖不会影响试验结果。连接器保持垂直，量规垂直朝下悬挂，试验期间，连接器的插套应至少将量规保5
GB17465.3—2008/IEC60320-2-3:2005持30S。插套的自动调节不应依靠绝缘材料的弹性。13.6GB17465.1本条适用于所有可拆线电器附件。可拆线电器附件的外壳应由一个以上的部件组成，并应完全包围接线端子和软线的端部。注：通过软连接方式连接起来的外壳部件，可看作是一个独立部件。它的结构是：从线芯的分离点起，可以适当连接导线，并且当电器附件按正常使用装配和接线时，不应有以下危险：
线芯相互挤压在一起；
一线芯与易触及金属表面的接触；一线芯与其他带电部件的接触。13.7GB17465.1本条适用。
13.8GB17465.1本条适用于连接器和插头连接器。13.9
GB17465.1本条不适用。
）GB17465.1本条适用于连接器和插头连接器。13.11GB17465.1本条不适用。
2GB17465.1本条适用。
增加条款：www.bzxz.net
13.101当器具输入插座、插头连接器和连接器完全与配套的电器附件插合时，耦合器应有确保能达到防有害进水等级的装置。
是否合格，通过观察及14.101的试验检查。13.102一个带线的连接器或插头连接器在正常使用时，当未与配套的电器附件插合时，应满足第10章和14.101的要求。
13.103当配套的电器附件不在位时，连接器应备有盖以达到防潮防护等级的要求。盖能自动关闭且可靠地固定在连接器上。
是否符合13.102和13.103的要求，通过第10章、第20章、第23章、第28章及14.101的试验检查。
13.104安装在设备或器具中或与设备或器具形成一体的器具输人插座，从开口处的接触面到接线端或接线头，应有确保满足防有害进水等级要求的措施。安装在设备中的不可拆线插头连接器应装有至少500mm的软线或软缆（从软线进人插头连接器的人口点量起到软线进人设备的人口点）。是否合格，通过观察及14.101的试验检查。13.105装有按正常情况使用的软线的连接器，如盖上装有弹簧，则当不插合配套的电器附件时应有足够的强度使盖立即闭合，在正常情况下打开和闭合的动作的角度不能小于90°，且不能多于100°。盖及相关的弹簧，如有的话，应能经受把盖打开到最大程度的损坏，且应由耐腐蚀的材料制成。是否合格，通过观察以及13.105.1的试验检查。在试验后，盖应能按本部分所要求的情况闭合。是否符合耐腐蚀材料的要求，通过28.1的试验检查。13.105.1在弹簧的作用下，以15次土2次/min的速率将盖按顺序完全打开和闭合4000次。14防潮
GB17465.1本章做下述修改后适用：将第六段改为：
试样在潮湿箱里存放168h(7天）。增加条款：
14.101电器附件应有根据GB4208规定的高于IPX0防护等级的措施。6
GB17465.3—2008/IEC60320-2-3：2005是否合格，通过GB4208相关试验检查，且应经受下面的试验，即在擦掉附件表面多余的水后立即进行第15章规定的电气强度试验。电器附件应能经受电气强度试验，水滴不能进入样品内达到可观察的程度，载流部件上不能沾有水滴。
设计用于接线的电器附件应按如下进行测试：对于不可拆线的电器附件，用所带的软线进行试验；a)
b）对于6A可拆线的电器附件，用横截面积为0.75mm2的软线进行试验；c）对于10A可拆线的电器附件，用横截面积为0.75mm2和1mm2的软线进行试验。器具输人插座根据制造商的说明安装在防水外壳的里面或表面进行试验。外壳或盖子的固定螺钉用条款25规定力矩的2/3拧紧。将附件放于最不利的位置进行试验。连接器应在插合和不插合配套附件进行试验，使连接器满足防潮防护等级要求（13.102中规定)的装置应按正常使用的情况进行安装。15绝缘电阻及电气强度
GB17465.1本章做下述修改后适用：GB17465.1本条适用。
15.2代替：
绝缘电阻用约500V的直流电压测量，每次测量均应在施加电压60s士5s后进行。绝缘电阻在如下部位之间测量：对于器具输入插座，使其与连接器处于插合状态，在连接在一起的载流插销与本体之间；a）
b）对于器具输人插座，使其与连接器处于插合状态，依次在每一个载流插销和另一个与本体连接在一起的插销之间；
对连接器和插头连接器，在连接在一起的载流插销或插套和本体之间；c）
对连接器和插头连接器，依次在每一个载流插销或插套和另一个与本体连接在一起的插销或插套之间；
对可拆线的连接器和插头连接器，在任何固定软线的金属部件，不包括夹紧螺钉，与插入在软线位置上的等于该软线最大直径的金属棒之间。注：下表是软线的最大直径：
软线类型
60227IEC53
60245IEC53
绝缘电阻不得少于5MQ。
线芯数及横截面积/mm2
最大直径/mm
a)～d)项中的“本体”一词，包括所有的易触及的金属部件，固定螺钉、外部装配螺钉或类似部件和与绝缘材料的外部部件的外表面相接触的金属箱，包括连接器的插合面c)项和d)项）1把金属箔包裹在绝缘材料的外部部件的外表面上，但不能压进开口处。15.3代替：
将频率为50Hz或60Hz的基本正弦波电压施加到15.2所述的部位之间，历时60s士5s。试验电压为：
a）在载流部件和本体之间为4000V士60V；b）所有其他部件之间2000V士60V。7
