【国家标准(GB)】 纺织品 防紫外线性能的评定

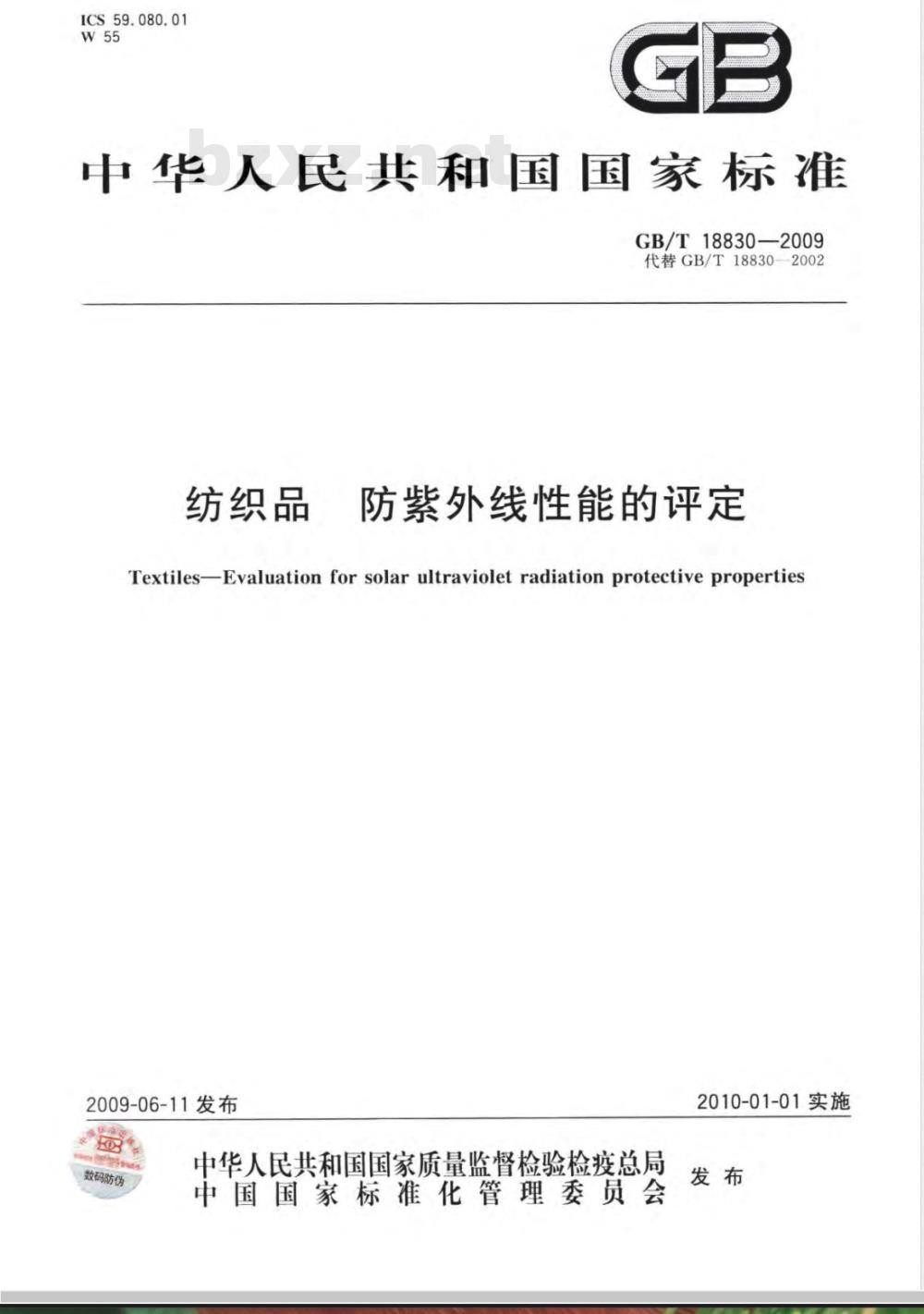

ICS59.080.01
中华人民共和国国家标准
GB/T18830—2009
代替GB/T18830—2002
纺织品
防紫外线性能的评定
Textiles-Evaluation for solar ultraviolet radiation protective properties2009-06-11发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-01-01实施

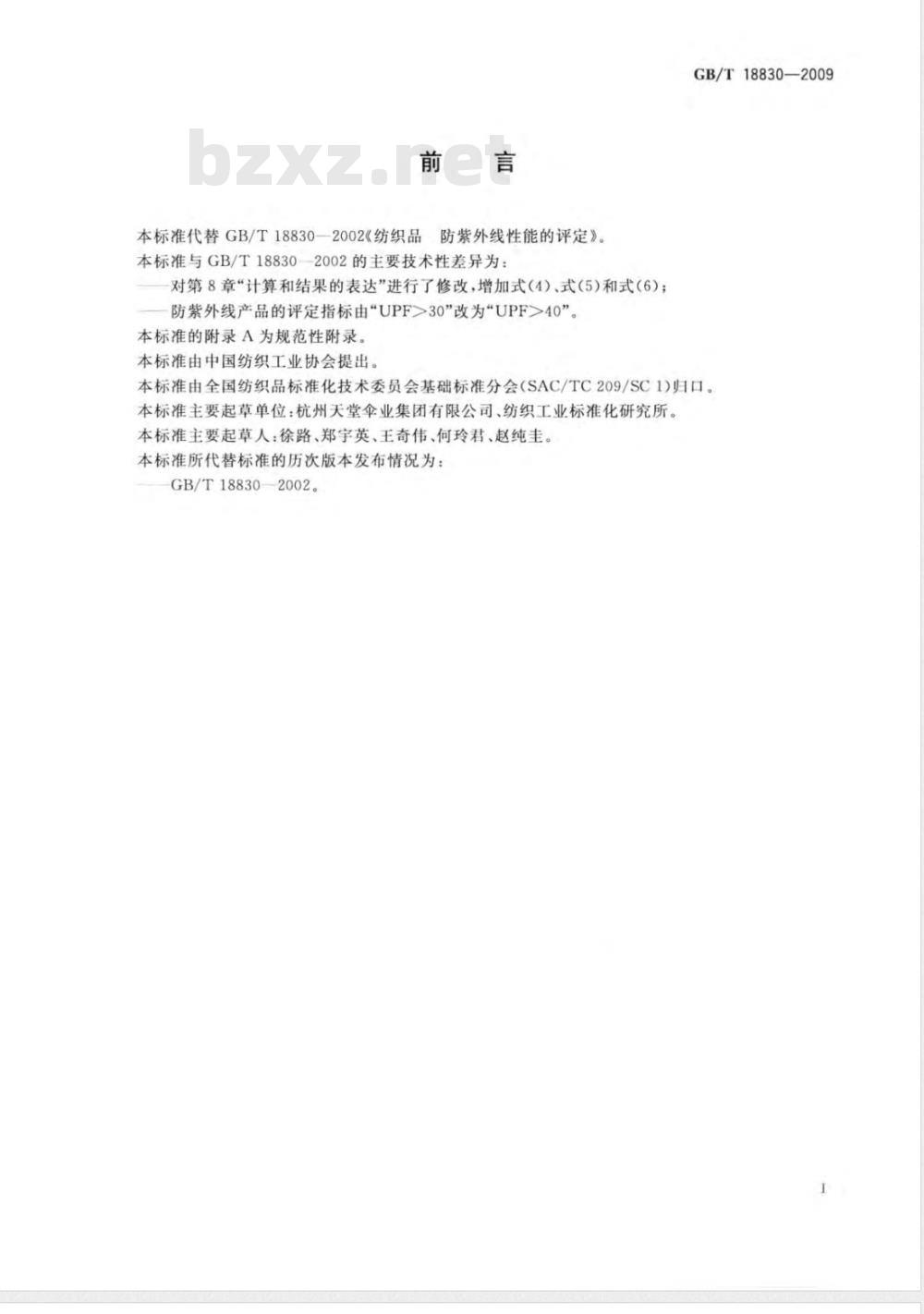

本标准代替GB/T18830—2002《纺织品防紫外线性能的评定》。本标准与GB/T18830-2002的主要技术性差异为：对第8章“计算和结果的表达”进行了修改，增加式（4）、式（5)和式（6）；防紫外线产品的评定指标由“UPF>30”改为“UPF>40”。本标准的附录A为规范性附录。
本标准由中国纺织工业协会提出。GB/T18830—2009
本标准由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本标准主要起草单位：杭州天堂伞业集团有限公司、纺织工业标准化研究所。本标准主要起草人：徐路、郑宇英、王奇伟、何玲君、赵纯圭。本标准所代替标准的历次版本发布情况为：GB/T18830—2002。

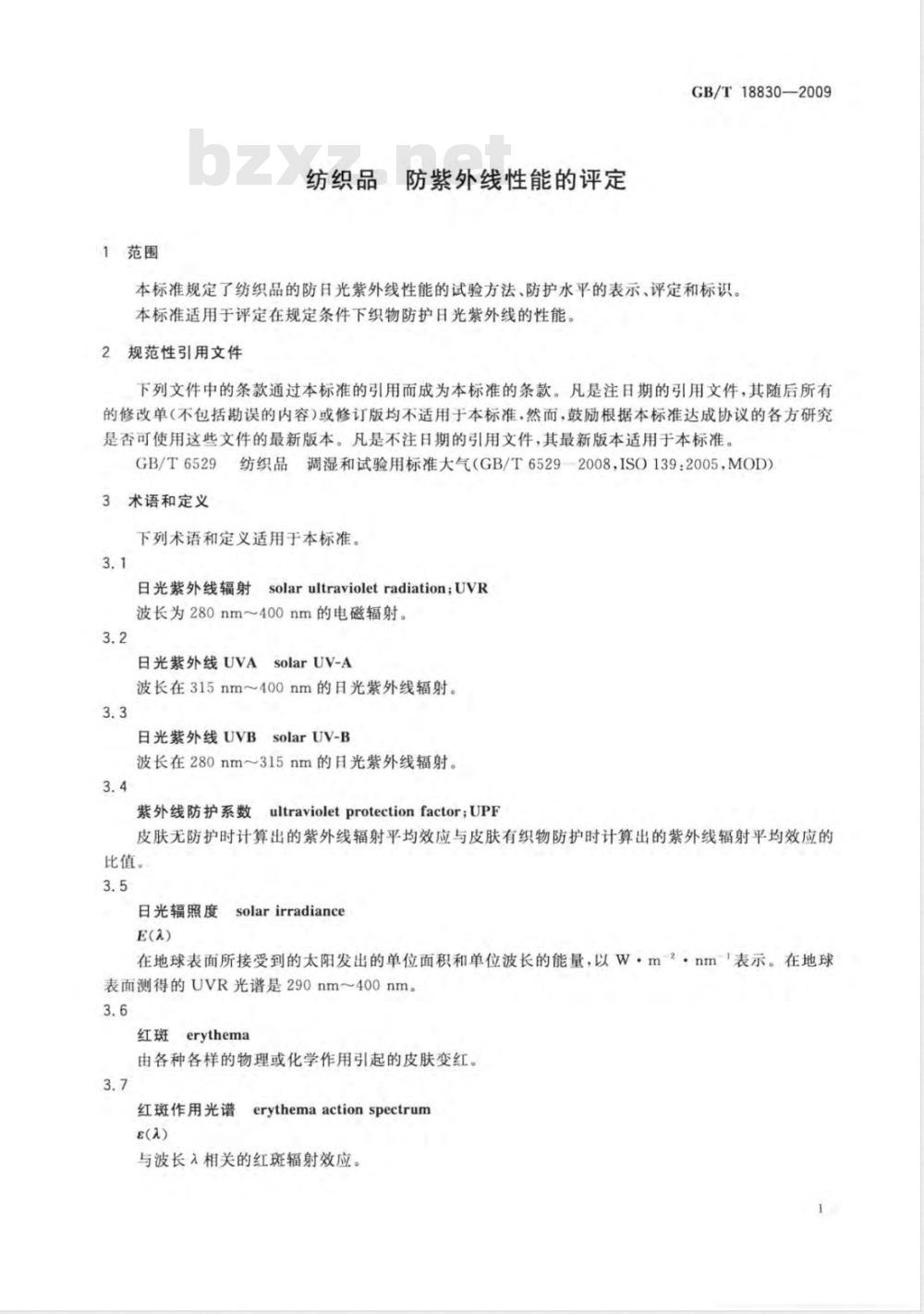

1范围
纺织品
防紫外线性能的评定
GB/T18830—2009
本标准规定了纺织品的防日光紫外线性能的试验方法、防护水平的表示、评定和标识。本标准适用于评定在规定条件下织物防护日光紫外线的性能。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6529纺织品调湿和试验用标准大气（GB/T6529-2008，ISO139:2005，MOD）3术语和定义
下列术语和定义适用于本标准。3.1
日光紫外线辐射
solarultravioletradiationUVR波长为280nm~400nm的电磁辐射。3.2
日光紫外线UVAsolarUV-A
波长在315nm~400nm的日光紫外线辐射。3.3
solarUV-B
日光紫外线UVB
波长在280nm~315nm的日光紫外线辐射。3.4
紫外线防护系数
ultravioletprotectionfactor;UPF皮肤无防护时计算出的紫外线辐射平均效应与皮肤有织物防护时计算出的紫外线辐射平均效应的比值。
日光辐照度
solarirradiance
在地球表面所接受到的太阳发出的单位面积和单位波长的能量，以W·m2·nm表示。在地球表面测得的UVR光谱是290nm400nm。3.6
红斑erythema
由各种各样的物理或化学作用引起的皮肤变红。3.7
erythemaactionspectrum
红斑作用光谱
与波长入相关的红斑辐射效应。GB/T18830—2009
spectraltransmittance
光谱透射比
波长为入时，透射辐通量与人射辐通量之比。3.9
积分球integratingsphere
为中空球，其内表面是一个非选择性的漫反射器。3.10
fluorescence
吸收特定波长的辐射，并在短时间内再发射出较大波长的光学射线。3.11
光谱带宽
spectralbandwidth免费标准下载网bzxz
由单色光产生的光学辐射强度的半高峰之间的宽度，以纳米(nm)表示。4原理
用单色或多色的
身线辐射试样，收集总的光透射射线，测定出总的光谱透射比，并计算试样的紫外线防护系数UPF
可采用平行光束照射试样，用
行的透射光线。
5仪器
5.1UV光源
一个积分球收集所有透射光线，也可采用光线半球照射试样，收集平提供波长为290nm一400nm的UV射线。适合的UV光源有氙弧灯、氛灯和日光模拟器。在采用平行人射光央时，光束端面至少25mm，覆盖面至少应该是织物循环结构的3倍。此外，对人口的最小尺寸与照明斑的最大尺寸之比应该大于1.5。光束应该与织物表于单色入射光束，积分
面垂直，在士5°之间，
5.2积分球
与光束轴的散角应该小于
积分球的总孔面积不超过积分球内表面积的10%内表面应涂有高反射的无光材料，例如涂硫酸钡。积分球内还装有挡板，避当试样窗到内部探测头或试样窗到内部光源之间的光线。5.3单色仪
适合于在波长290 nm～400m范围内，以5nm或更小的光谱带宽的测定。5.4UV透射滤片
仅透过小于400nm的光线，且无荧光产生。如果单色器装在样品之前，应把较适合的UV透射滤片放在样品和检测器之间。如果这种方式不可行，则应将滤片放在试样和积分球之间的试样窗口处。UV透射滤片的厚度应在1mm3mm之间。
5.5试样夹
使试样在无张力或在预定拉伸状态下保持平整。该装置不应遮挡积分球的人口。6试样的准备和调湿
6.1试样的准备
对于匀质材料，至少要取4块有代表性的试样，距布边5cm以内的织物应舍去。对于具有不同色泽或结构的非匀质材料，每种颜色和每种结构至少要试验两块试样。2
试样尺寸应保证充分覆盖住仪器的孔眼。6.2试验的调湿
GB/T18830—2009
调湿和试验应按GB/T6529进行，如果试验装置未放在标准大气条件下，调湿后试样从密闭容器中取出至试验完成应不超过10min。7程序
7.1在积分球入口前方放置试样试验，将穿着时远离皮肤的织物面朝着UV光源。7.2对于单色片放在试样前方的仪器装置，应使用UV透射滤片，并检验其有效性。7.3记录290nm～400nm之间的透射比，每5nm至少记录一次。8计算和结果的表达
8.1通则
按式(1)计算每个证
两位小数。
T(UVA)
按式(2)计算每样UVB透射比的算术T()
（1）
平均值
TUVB)：，并计算其平均值T（UVB)Av，保留两位小数。
T(UVB)
样i在波长入时的光谱透射比；m和k是315nm～400nm之间和290nm～式中T(a)
315nm之间各自前定次数。
注：式（1)和式（2）仅适用于测定波长间隔入为定值（如5nm）的情况。按式（3)计算每个试样i的UPF。S
式中：
E)XT)X)X
日光光谱辐照度（见附录A)，单位为瓦每平方米纳米（Wm-2相对的红斑效应(见附录 A)；
时的光谱透射比；
试样i在波长为入
波长间隔，单位为纳米（nm）。8.2匀质试样
按式(4)计算紫外线防护系数的平均值UPFAV。UPFAV
按式（5)计算UPF的标准偏差S。CUPF
(UPF,-UPFAv)2
样品的UPF值按式（6)计算，修约到整数。ta/2，n-I按表1规定。UPF=UPFAv—ta/2.-1
·（3）
·（4）
（5）
（6）
GB/T 18830—2009
试样数量
表1α为0.05时ta/2.#-1的测定值n-1
对于匀质材料，当样品的UPF值低于单个试样实测的UPF值中最低值时，则以试样最低的UPF作为样品的UPF值报出。当样品的UPF值大于50时，表示为“UPF>50”。8.3非匀质试样
对于具有不同颜色或结构的非匀质材料，应对各种颜色或结构进行测试，以其中最低的UPF值作为样品的UPF值。当样品的UPF值大于50时，表示为“UPF>50”。9评定和标识
9.1评定
按本标准测定，当样品的UPF>40，且T(UVA)Av<5%时，可称为防紫外线产品”。9.2标识
防紫外线产品应在标签上标有：本标准的编号，即GB/T18830—2009；当4050时，标为UPF50+；长期使用以及在拉伸或潮湿的情况下，该产品所提供的防护有可能减少。10试验报告
报告应包括下列内容：
试验是按本标准进行的；
对样品的描述；
试验温度和相对湿度；
试样的数量；
T(UVA)AV、T(UVB)A和UPFAv:
样品的UPF值；
试验人员和试验日期；
任何偏离本标准的情况。
入/nm
附录A
（规范性附录）
日光光谱辐照度和红斑效应
E(a)/(W·m-2.nm-\)
3.090×10-5
7.860×10-4
8.640×10-3
5.770×10-2
1.340×10-
2.280×10-1
3.140×10-1
4.030×10-1
5.320×10-1
5.135×10-
5.390×10-
5.345×10-1
5.590×10-1
6.080×10-1
5.640×10-1
6.830×10-
7.660×10-1
6.635×10-1
7.540×10-1
6.055×10-
7.570×10-1
6.680×10-1
注：日光辐照度E()和相对红斑效应e(Λ)的数据引自欧盟标准EN13758GB/T18830—2009
0.745×10-1
0.252×10-1
0.855×10-2
0.290×10-2
0.136×10-2
0.115×10-2
0.966×10-3
0.810×10-
0.684×10-3
0.575×10-3
0.484×10-3
0.407×10-3
0.343×103
0.288×10-3
0.243×10-3
0.204×10-3
0.172×10-3
0.145×10-3
0.122×10-3
GB/T18830-2009
打印日期：2009年10月27日
中华人民共和国
国家标准
纺织品防紫外线性能的评定
GB/T18830-2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数11千字2009年10月第一版2009年10月第一次印刷*
定价16.00元
书号：155066：1-38790
如有印装差错由本社发行中心调换版权专有-侵权必究
举报电话：（010)68533533
600088
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
