【国家标准(GB)】 产品几何技术规范（GPS) 表面结构 轮廓法 表面粗糙度参数及其数值

ICS17.040.10
中华人民共和国国家标准
GB/T1031—2009
代替GB/T1031-1995
产品几何技术规范（GPS)
表面结构
轮廓法
表面粗糙度参数及其数值
Geometrical Product Specifications (GPS)-Surface texture:Profilemethod-Surface roughness parameters and their values2009-03-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施
GB/T1031—2009

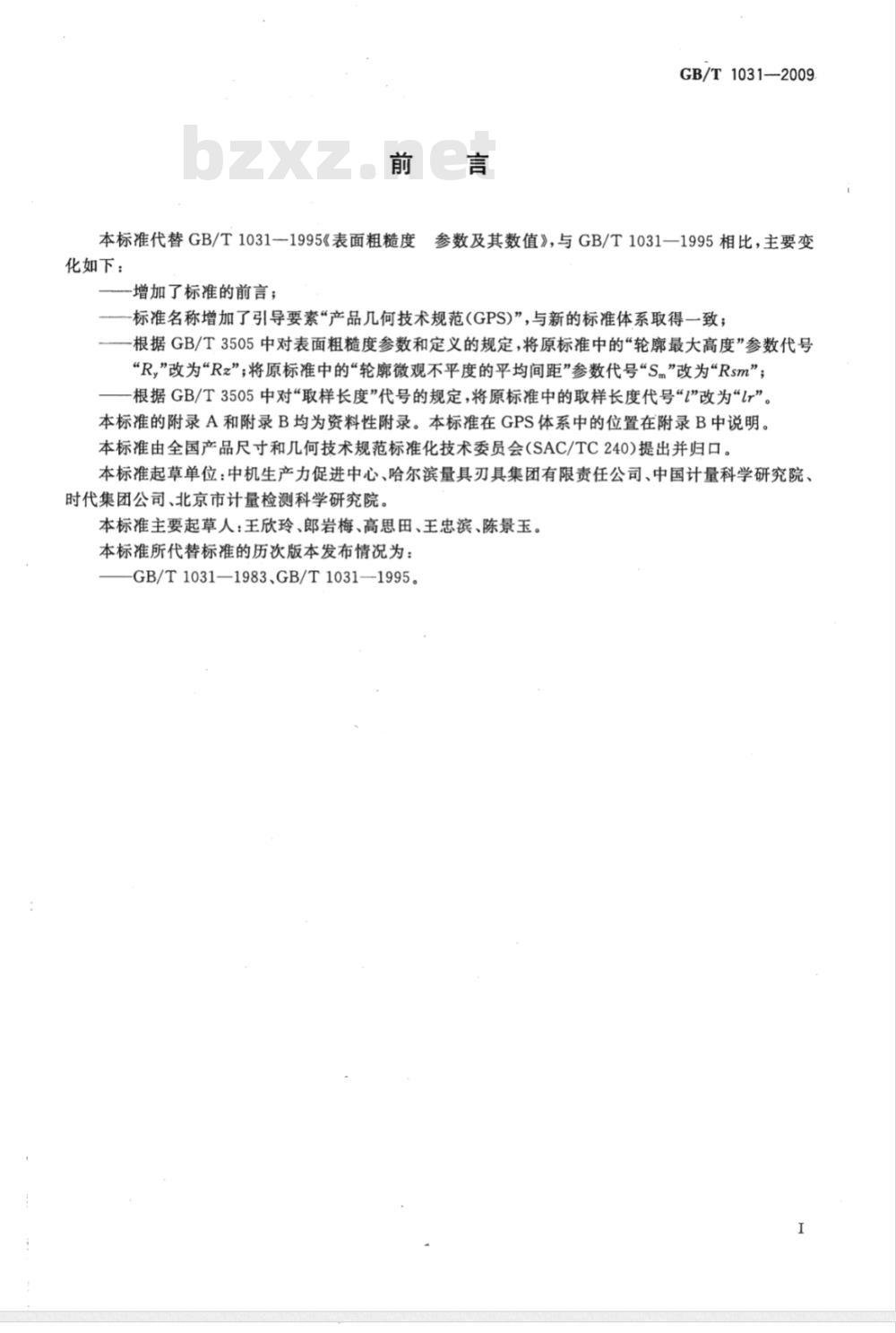

本标准代替GB/T1031—1995《表面粗糙度参数及其数值》，与GB/T1031一1995相比，主要变化如下：
-增加了标准的前言；
标准名称增加了引导要素“产品几何技术规范(GPS)”，与新的标准体系取得一致；根据GB/T3505中对表面粗糙度参数和定义的规定，将原标准中的“轮廊最大高度”参数代号“R,”改为“Rz”；将原标准中的“轮廓微观不平度的平均间距”参数代号“S”改为“Rsm”；根据GB/T3505中对“取样长度”代号的规定，将原标准中的取样长度代号“1”改为“lr”。本标准的附录A和附录B均为资料性附录。本标准在GPS体系中的位置在附录B中说明。本标准由全国产品尺寸和几何技术规范标准化技术委员会（SAC/TC240)提出并归口。本标准起草单位：中机生产力促进中心、哈尔滨量具刃具集团有限责任公司、中国计量科学研究院、时代集团公司、北京市计量检测科学研究院。本标准主要起草人：王欣玲、郎岩梅、高思田、王忠滨、陈景玉。本标准所代替标准的历次版本发布情况为：GB/T1031—1983、GB/T1031—1995。1范围
产品几何技术规范（GPS)
表面结构轮廓法
表面粗糙度参数及其数值
GB/T1031—2009

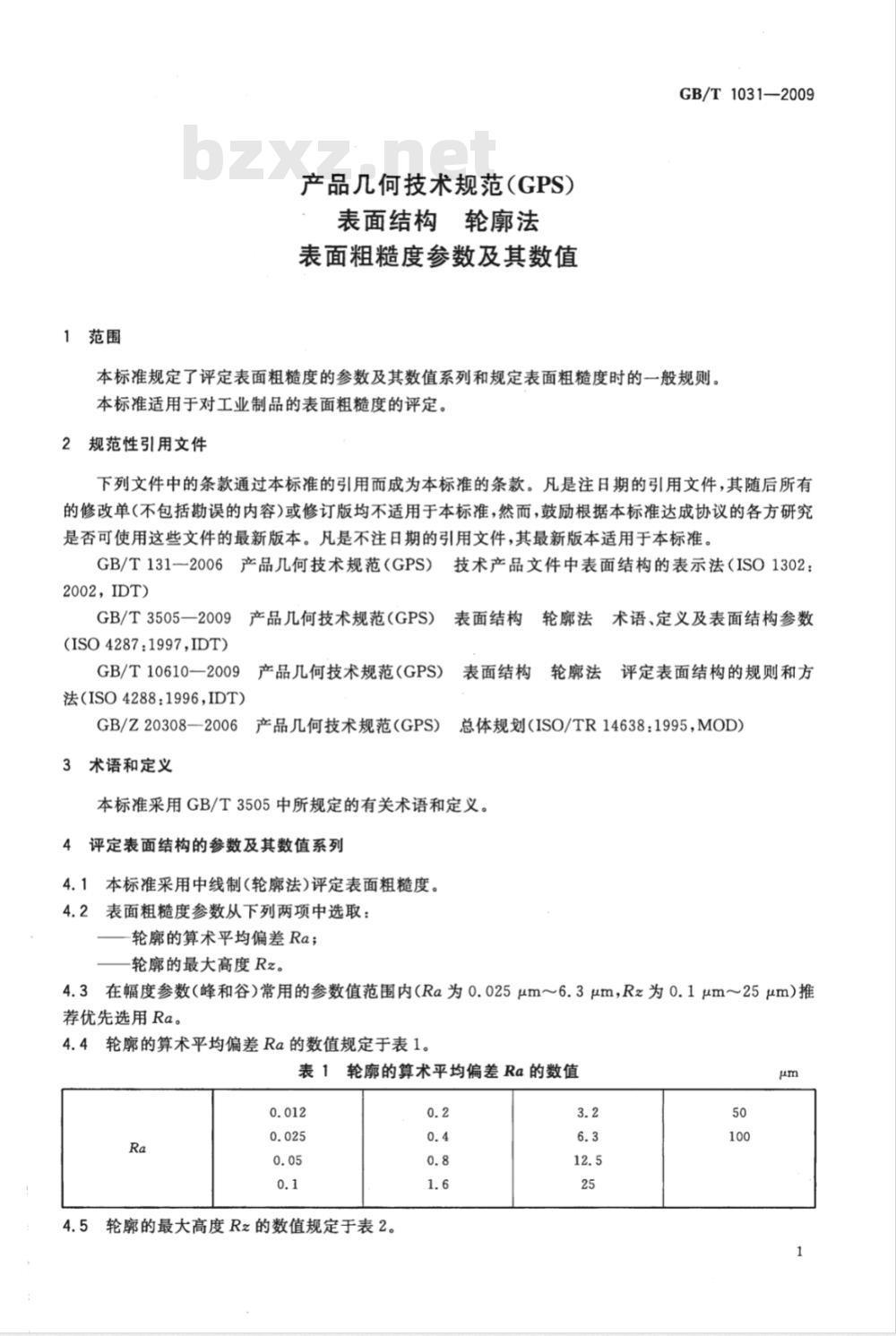

本标准规定了评定表面粗糙度的参数及其数值系列和规定表面粗糙度时的一般规则。本标准适用于对工业制品的表面粗糙度的评定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T131一2006产品几何技术规范（GPS）技术产品文件中表面结构的表示法（ISO1302：2002，IDT)
GB/T3505—2009产品几何技术规范（GPS）表面结构轮廓法术语、定义及表面结构参数(ISO4287:1997,IDT)
GB/T10610—2009产品几何技术规范（GPS)法(ISO4288：1996,IDT）
GB/Z20308—2006产品几何技术规范(GPS）3术语和定义
表面结构轮廓法评定表面结构的规则和方总体规划（ISO/TR14638：1995，MOD）本标准采用GB/T3505中所规定的有关术语和定义。4评定表面结构的参数及其数值系列4.1本标准采用中线制(轮廊法)评定表面粗糙度。4.2表面粗糙度参数从下列两项中选取：轮廓的算术平均偏差Ra；
轮廓的最大高度Rz。
4.3在幅度参数（峰和谷）常用的参数值范围内(Ra为0.025μm～6.3μm，Rz为0.1μm～25μm）推荐优先选用Ra。
4.4轮廊的算术平均偏差Ra的数值规定于表1。表1轮廓的算术平均偏差Ra的数值0.012
4.5轮廓的最大高度Rz的数值规定于表2。0.2
GB/T1031—2009
轮廓的最大高度Rz的数值
4.6根据表面功能的需要，除表面粗糙度高度参数(Ra、Rz)外可选用下列的附加参数：轮廊单元的平均宽度Rsm；
轮廓的支承长度率Rmr(c）。
4.7附加的评定参数轮廓单元的平均宽度Rsm的数值规定于表3；轮廓的支承长度率Rmr(c)的数值规定于表4。
表3轮廓单元的平均宽度Rsm的数值0.006
Rmr(c)
表4车
轮廓的支承长度率Rmr(c)的数值20
选用轮廓的支承长度率参数时，应同时给出轮廓截面高度c值。官4.8
它可用微米或Rz的百分数表示。Rz的百分数系列如下：5%、10%、15%、20%、25%、30%、40%、50%、60%、70%、80%、90%。5
分类及表面粗糙度参数
取样长度(lr)的数值从表5给出的系列中选取。表5取样长度(lr)的数值
5.2一般情况下，在测量Ra、Rz时，推荐按表6和表7选用对应的取样长度，此时取样长度值的标注在图样上或技术文件中可省略。当有特殊要求时，应给出相应的取样长度值，并在图样上或技术文件中注出。
表6Ra参数值与取样长度lr值的对应关系Ra/μm
≥0.008～0.02
>0.02~0.1
>2.0~10.0
>10.080.0
(ln=5×lr)
Rz/μm
≥0.025～0.10
>0.10～0.50
>0.50~10.0
>10.0~50.0
>50～320
表7Rz参数数值与取样长度lr值的对应关系lr/mm
GB/T1031—2009
(ln=5×lr)
5.3对于微观不平度间距较大的端铣、滚铣及其他大进给走刀量的加工表面，应按标准中规定的取样长度系列选取较大的取样长度值：5.4由于加工表面不均匀，在评定表面粗糙度时，其评定长度应根据不同的加工方法和相应的取样长度来确定。一般情况下，当测量Ra和Rz时，推荐按表6和表7选取相应的评定长度。如被测表面均匀性较好，测量时可选用小于5×lr的评定长度值；均匀性较差的表面可选用大于：5×lr的评定长度。6规定表面粗糙度要求的一般规则6.1在规定表面粗糙度要求时，应给出表面粗糙度参数值和测定时的取样长度值两项基本要求。必要时也可规定表面加工纹理、加工方法或加工顺序和不同区域的粗糙度等附加要求。6.2表面粗糙度的标注方法应符合GB/T131的规定；缺省评定长度值应符合GB/T10610的规定。6.3为保证制品表面质量，可按功能需要规定表面粗糙度参数值。否则，可不规定其参数值，也不需要检查。
6.4表面粗糙度各参数的数值应在垂直于基准面的各截面上获得。对给定的表面，如截面方向与高度参数(Ra、Rz)最大值的方向一致时，则可不规定测量截面的方向，否则应在图样上标出。6.5对表面粗糙度的要求不适用于表面缺陷。在评定过程中，不应把表面缺陷（如沟槽：气孔、划痕等）包含进去。必要时，应单独规定对表面缺陷的要求。6.6根据表面功能和生产的经济合理性，当选用标准中表1、表2、表3系列值不能满足要求时，可选取补充系列值，参见附录A。
GB/T1031—2009
附录A
(资料性附录）
评定表面粗糙度参数的补充系列值A.1各参数的补充系列值按表A.1、表A.2、表A.3中的规定选取。表 A.1Ra的补充系列值
Rz的补充系列值
Rsm的补充系列值
(资料性附录）
在GPS矩阵模型中的位置
GPS矩阵的全部详情参见GB/Z20308—2006。B.1本标准的信息及其应用
GB/T1031—2009
本标准规定了评定表面粗糙度的参数及其数值系列和规定表面粗糙度时的一般规则。B.2在GPS矩阵模型中的位置
本标准是GPS通用标准，它影响GPS通用标准矩阵中粗糙度轮廓标准链的链环1，如图B.1所述，GPS综合标准
GPS通用标准
链环号
与基准无关的线形状
与基准相关的线形状
基础标准
B.3相关的标准
与基准无关的面形状
与基准相关的面形状
圆跳动
全跳动
粗糙度轮磨
波纹度轮廊
原始轮廊
表面缺陷
123456
在GPS矩阵模型中的位置
相关的标准为图B.1所示标准链涉及的标准。5
GB/T1031-2009
打印日期：2010年3月11日
中华人民共和国
国家标准
产品几何技术规范（GPS）
表面结构轮廓法
表面粗糙度参数及其数值
GB/T1031—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数11千字
2009年6月第一版
2009年6月第一次印刷
书号：155066·1-37060定价16.00元如有印装差错
由本社发行中心调换bzxZ.net
版权专有侵权必究
举报电话：（010)68533533
