ICS23.100.01;01.080.30

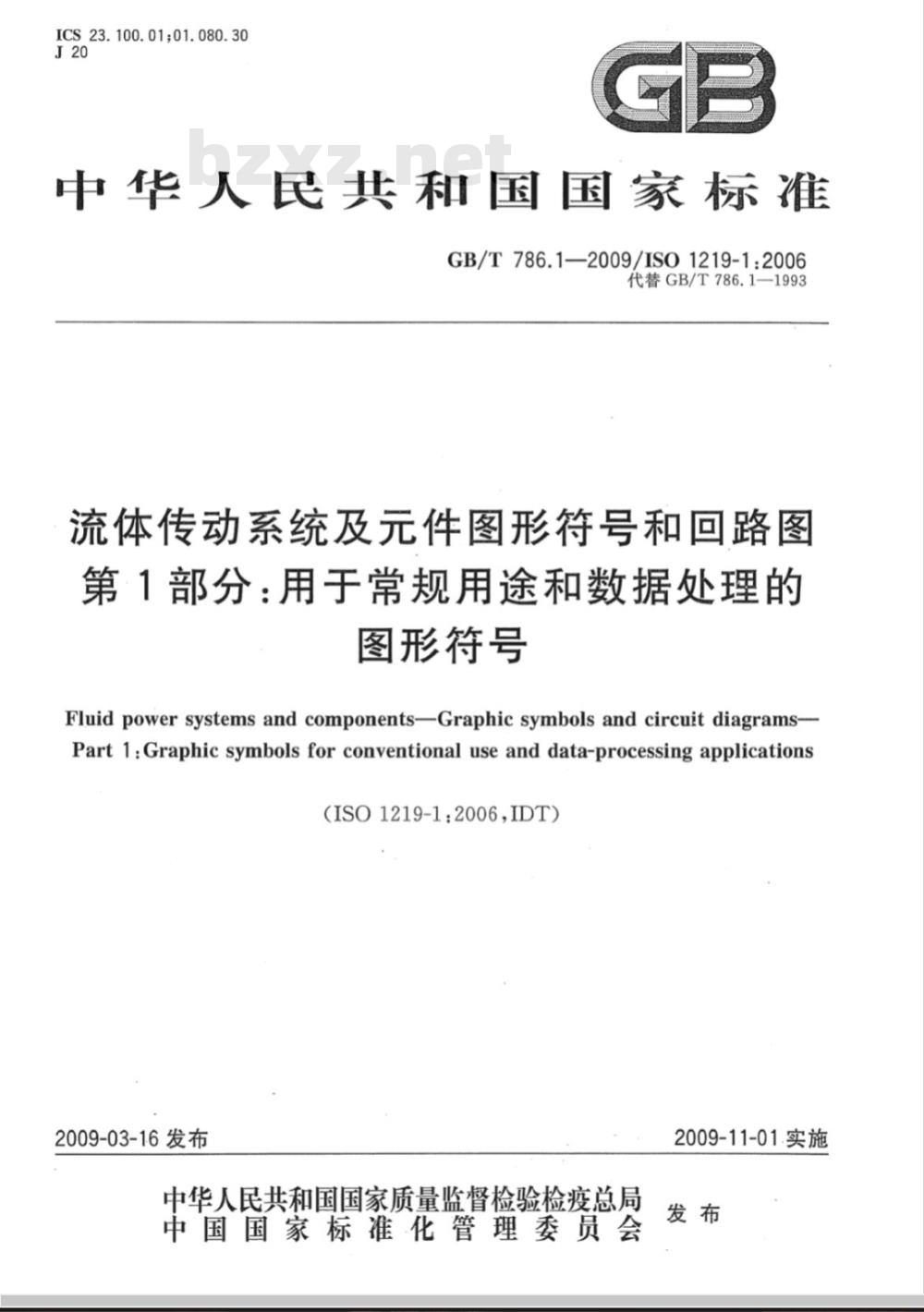

中华人民共和国国家标准
GB/T786.1—2009/ISO1219-1:2006代替GB/T786.1-1993
流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号
Fluid power systems and components-Graphic symbols and circuit diagrams-Part 1:Graphic symbols for conventional use and data-processing applications(ISO1219-1:2006,IDT)
2009-03-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01.实施

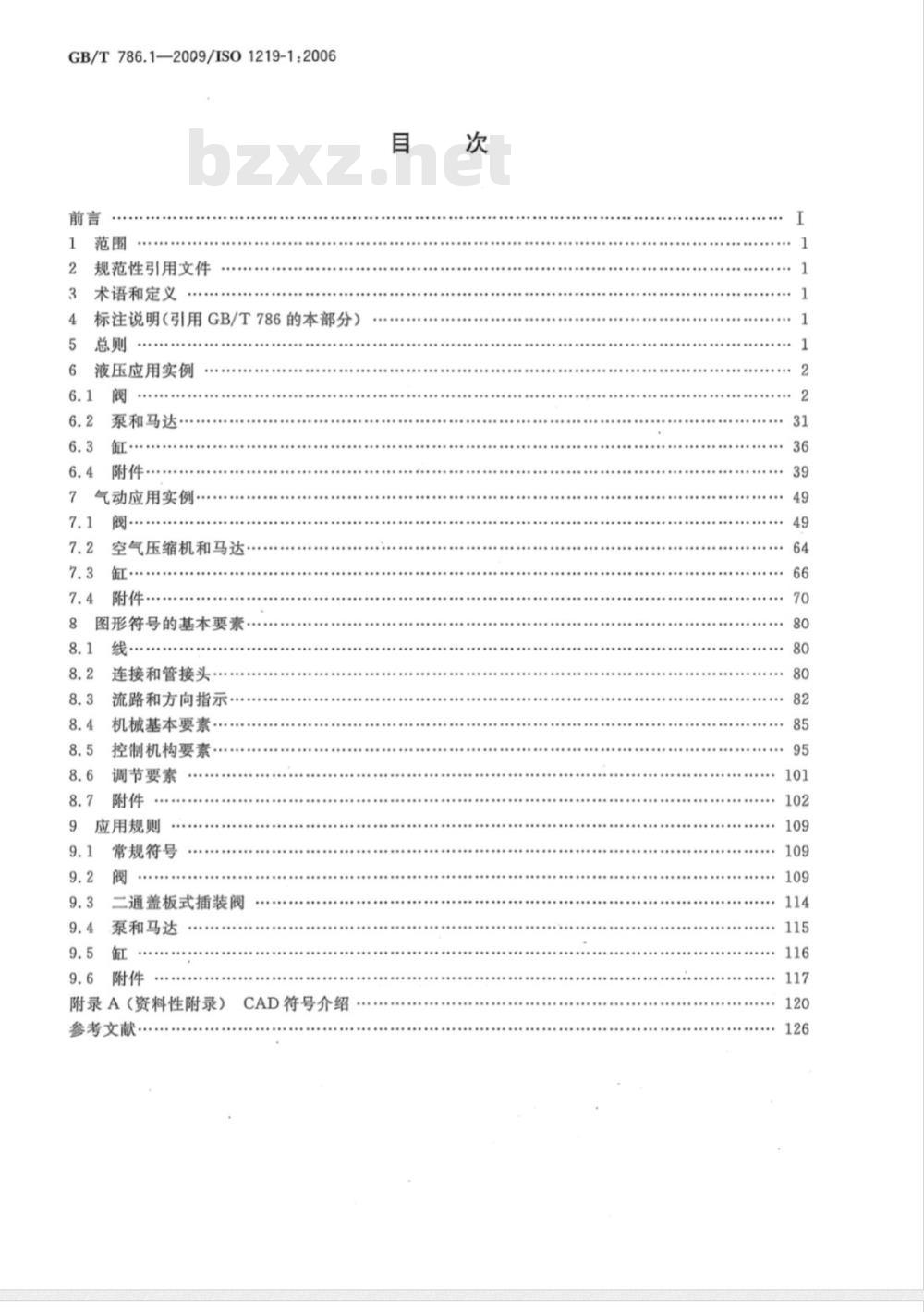

GB/T786.1—2009/ISO1219-1:2006前言
规范性引用文件
术语和定义
标注说明（引用GB/T786的本部分）总则
液压应用实例
泵和马达
气动应用实例……
空气压缩机和马达·
图形符号的基本要素，
连接和管接头
流路和方向指示
机械基本要素
控制机构要素…
调节要素
应用规则
常规符号
二通盖板式插装阀
泵和马达
附录A（资料性附录）
参考文献·
CAD符号介绍

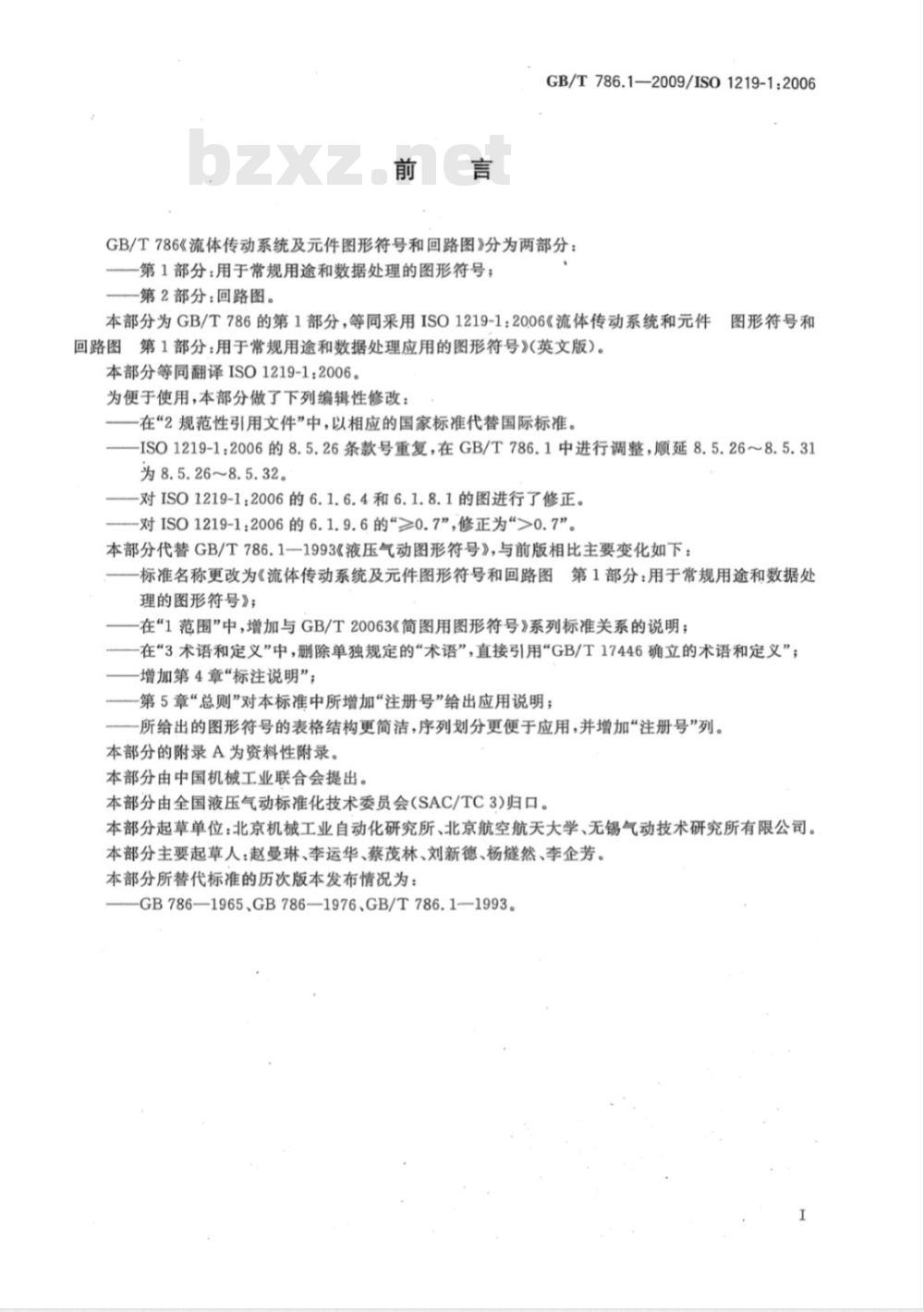

GB/T786.1—2009/IS01219-1:2006GB/T786《流体传动系统及元件图形符号和回路图》分为两部分：第1部分：用于常规用途和数据处理的图形符号；第2部分：回路图。
本部分为GB/T786的第1部分，等同采用ISO1219-1：2006《流体传动系统和元件图形符号和
回路图第1部分：用于常规用途和数据处理应用的图形符号》（英文版）。本部分等同翻译ISO1219-1：2006。为便于使用，本部分做了下列编辑性修改：在“2规范性引用文件”中，以相应的国家标准代替国际标准。ISO1219-1：2006的8.5.26条款号重复，在GB/T786.1中进行调整，顺延8.5.268.5.31为8.5.26~8.5.32。
对ISO1219-1：2006的6.1.6.4和6.1.8.1的图进行了修正。对ISO1219-1：2006的6.1.9.6的“≥0.7”，修正为>0.7”。本部分代替GB/T786.1一1993《液压气动图形符号》，与前版相比主要变化如下：标准名称更改为《流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号》；
在“1范围”中，增加与GB/T20063《简图用图形符号》系列标准关系的说明；-在“3术语和定义”中，删除单独规定的“术语”，直接引用“GB/T17446确立的术语和定义”；增加第4章“标注说明”；
-第5章“总则”对本标准中所增加“注册号”给出应用说明；-所给出的图形符号的表格结构更简洁，序列划分更便于应用，并增加“注册号”列。本部分的附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国液压气动标准化技术委员会（SAC/TC3)归口。本部分起草单位：北京机械工业自动化研究所、北京航空航天大学、无锡气动技术研究所有限公司。本部分主要起草人：赵曼琳、李运华、蔡茂林、刘新德、杨燧然、李企芳。本部分所替代标准的历次版本发布情况为：-GB786—1965、GB786—1976、GB/T786.1-1993。1范围

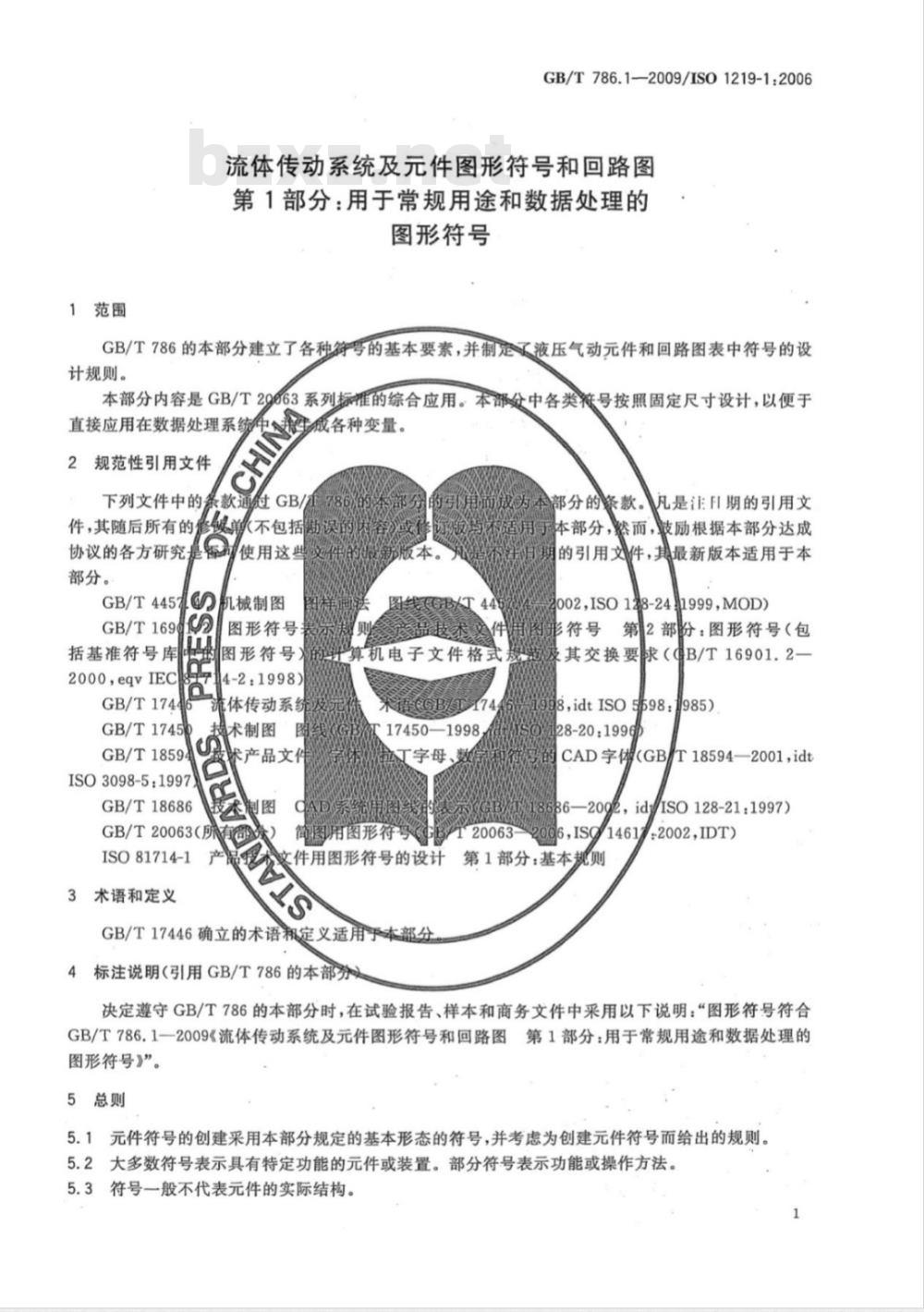

GB/T786.1—2009/ISO1219-1:2006流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号
GB/T786的本部分建立了各种符号的基本要素，并制定了液压气动元件和回路图表中符号的设计规则。
本部分内容是GB/T29063系列标准的综合应用。本部中各类筛号按照固定尺寸设计，以便于直接应用在数据处理系统中成各种变量。H
2规范性引用文件
下列文件中的条款通过GB/
件，其随后所有的修健单不包括协议的各方研究是使用这些
部分。
GB/T445膏
GB/T1690
括基准符号库
2000,eqvIEC
GB/T1744
GB/T1745
GB/T18594
ISO3098-5:1997
机械制图
图形符号
图形符号
4-2：1998)
洗体传动系
术制图
术产品文件
术制图
GB/T18686
GB/T20063（所有部）
算机电子文件格式
17450-1998
简图用图形符
ISO81714-1
3术语和定义
产品技
部分的终款。凡是注FI期的引用文本部分，而，鼓励根据本部分达成的引用文件，其最新版本适用于本002SO28241999MO
彭符号第2部分：图形符号（包
其交换要（B/T16901.2-
8，idtISO5598:985)
28-20：1996
CAD字（GBT18594—2001，idt
6—20g2，idISO128-21：1997）6146202D)
这件用图形符号的设计第1部分：基本规则S
GB/T17446确立的术语和定义适用手本部分4
标注说明（引用GB/T786的本部分）决定遵守GB/T786的本部分时，在试验报告、样本和商务文件中采用以下说明：“图形符号符合GB/T786.1一2009《流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号》”。
5总则

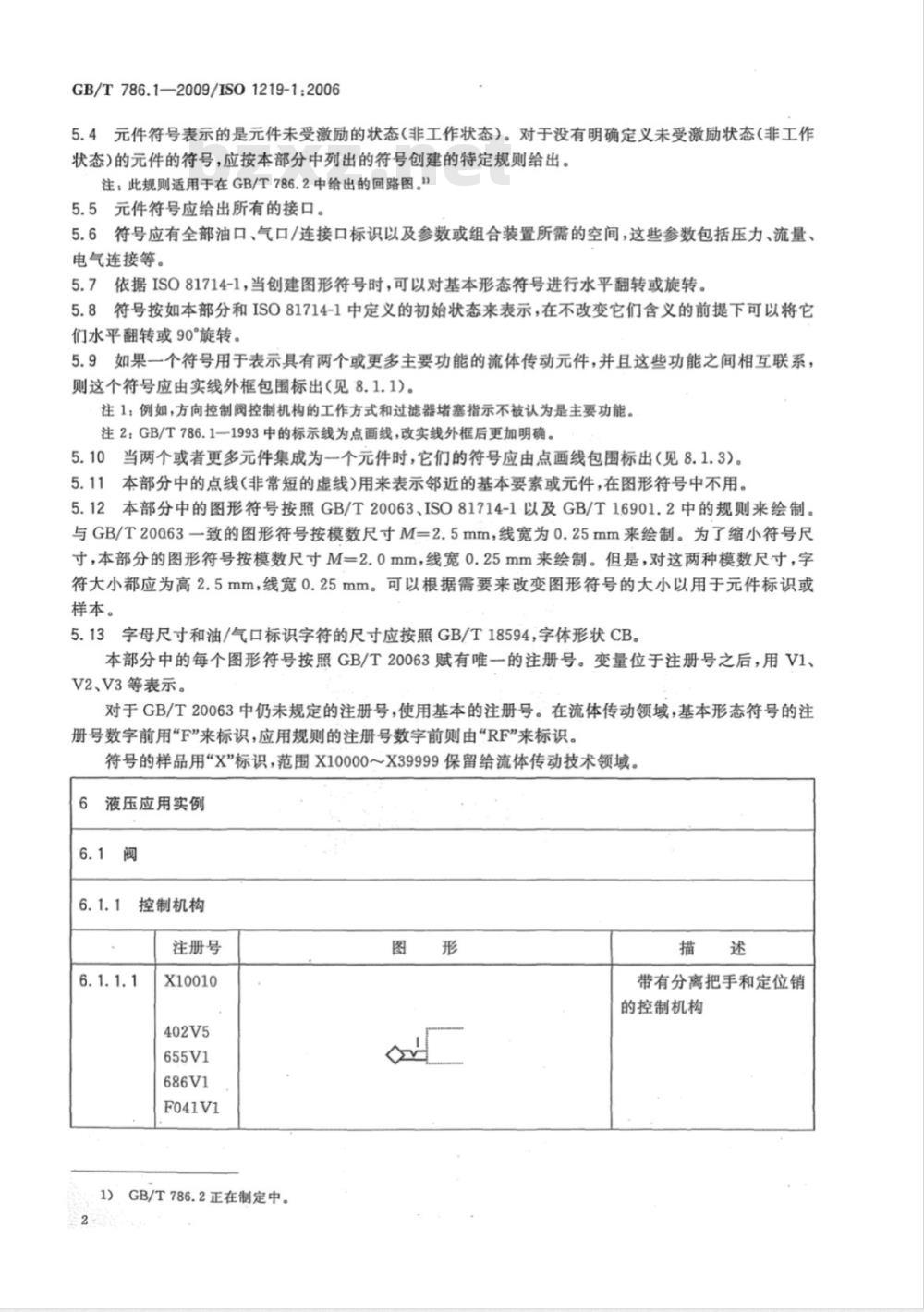

5.1元件符号的创建采用本部分规定的基本形态的符号，并考虑为创建元件符号而给出的规则。5.2大多数符号表示具有特定功能的元件或装置。部分符号表示功能或操作方法。5.3符号一般不代表元件的实际结构。1
GB/T786.1—2009/IS01219-1:20065.4元件符号表示的是元件未受激励的状态（非工作状态）。对于没有明确定义未受激励状态（非工作状态)的元件的符号，应按本部分中列出的符号创建的特定规则给出。注：此规则适用于在GB/T786.2中给出的回路图。\5.5元件符号应给出所有的接口。5.6符号应有全部油口、气口/连接口标识以及参数或组合装置所需的空间，这些参数包括压力、流量、电气连接等。
5.7依据ISO81714-1，当创建图形符号时，可以对基本形态符号进行水平翻转或旋转。5.8符号按如本部分和ISO81714-1中定义的初始状态来表示，在不改变它们含义的前提下可以将它们水平翻转或90°旋转。
5.9如果一个符号用于表示具有两个或更多主要功能的流体传动元件，并且这些功能之间相互联系，则这个符号应由实线外框包围标出（见8.1.1)。注1：例如，方向控制阀控制机构的工作方式和过滤器堵塞指示不被认为是主要功能。注2：GB/T786.11993中的标示线为点画线，改实线外框后更加明确。5.10当两个或者更多元件集成为一个元件时，它们的符号应由点画线包围标出（见8.1.3）。5.11本部分中的点线（非常短的虚线)用来表示邻近的基本要素或元件，在图形符号中不用。5.12本部分中的图形符号按照GB/T20063、ISO81714-1以及GB/T16901.2中的规则来绘制。与GB/T20Q63一致的图形符号按模数尺寸M=2.5mm，线宽为0.25mm来绘制。为了缩小符号尺寸，本部分的图形符号按模数尺寸M=2.0mm，线宽0.25mm来绘制。但是，对这两种模数尺寸，字符大小都应为高2.5mm，线宽0.25mm。可以根据需要来改变图形符号的大小以用于元件标识或样本。
5.13字母尺寸和油/气口标识字符的尺寸应按照GB/T18594，字体形状CB。本部分中的每个图形符号按照GB/T20063赋有唯一的注册号。变量位于注册号之后，用V1、V2、V3等表示。
对于GB/T20063中仍未规定的注册号，使用基本的注册号。在流体传动领域，基本形态符号的注册号数字前用“F”来标识，应用规则的注册号数字前则由“RF”来标识。符号的样品用“X”标识，范围X10000～X39999保留给流体传动技术领域。6
液压应用实例
控制机构
注册号
X10010
F041V1
1）GB/T786.2正在制定中。
带有分离把手和定位销
的控制机构
注册号
X10020
X10030
F041V1
X10040
F041V1
X10050
F041V1
X10060
2005V1
X10070
F019V2
F002V1
X10110
GB/T786.1—2009/IS01219-1:2006描述
具有可调行程限制装置
的项杆
带有定位装置的推或拉
控制机构
手动锁定控制机构
具有5个锁定位置的调
节控制机构
用作单方向行程操纵的
滚轮杠杆
使用步进电机的控制
单作用电磁铁，动作指
向阀芯
GB/T786.1—2009/IS01219-1:2006注册号
X10120
X10130
X10140
X10150
X10170
X10180
X10190
单作用电磁铁，动作背
离阀芯
双作用电气控制机构，
动作指向或背离阀芯
单作用电磁铁，动作指
响阀芯，连续控制
单作围电磁铁，动作背
离芯，遥续控制
双作用电
气控制机构，
动作措向或背离阀芯，连
续控制
龟气操纵的气动先导控
制机构
电气操纵的带有外部供
油的液压先导控制机构
机械反馈
注册号
X10200
方向控制阀
X10210
2172V1
X10230
F026V1
F027V1
2002V1
GB/T786.1—2009/ISO1219-1:2006描述
具有外部先导供油，双
比例电磁铁，双向操作，集
成在同一组件，连续工作
的双先导装置的液压控制
二位二通方向控制阀，
两通，两位，推压控制机
，弹簧复位，常闭
二位二通方向控制阀，
通，两位，电磁铁操纵，
事簧复位，常开
二位四通方向控制阀，
电磁铁操纵，弹簧复位
GB/T786.1—2009/ISO1219-1:2006注册号
X10260
F026V1
F027V1
2172V1
F039V1
2172V1
X10270
F026V1
F027V1
2172V1
2002V1
2005V1
X10280
F026V1
F027V1
2172V1
2002V1
二位三通锁定阀
二位三通方向控制阀，
滚轮杠杆控制，弹簧复位
二位三通方向控制阀，
电磁铁操纵，弹簧复位，
注册号
X10290
F026V1
F027V1
2172V1
2002V1
F041V1
X10320
F026V1
F027V1
2002V1
X10330
F026V1
F027V1
F041V1
GB/T786.1—2009/ISO1219-1:2006描述
二位三通方向控制阀，
单电磁铁操纵，弹簧复位，
定位销式手动定位
二位四通方向控制阀，
单电磁铁操纵，弹簧复位，
定位销式手动定位
二位四通方向控制阀，
双电磁铁操纵，定位销式
(脉冲阀)
GB/T786.1-2009/ISO1219-1:2006注册号
X10350
F026V1
F027V1
2002V1
X10360
F026V1
F027V1
2172V1
X10370
F026V1
F027V1
2172V1
2002V1
F034V1
F031V1
二位四通方向控制阀，
电磁铁操纵液压先导控
制，弹簧复位
三位四通方向控制阀，
电磁铁操纵先导级和液压
操循主阀主阀及先导级
弹簧射中，处部先导供油
和先导回油
三位四通方向控制阀，
弹簧对中，双电磁铁直接wwW.bzxz.Net
操纵，术同中位机能的
