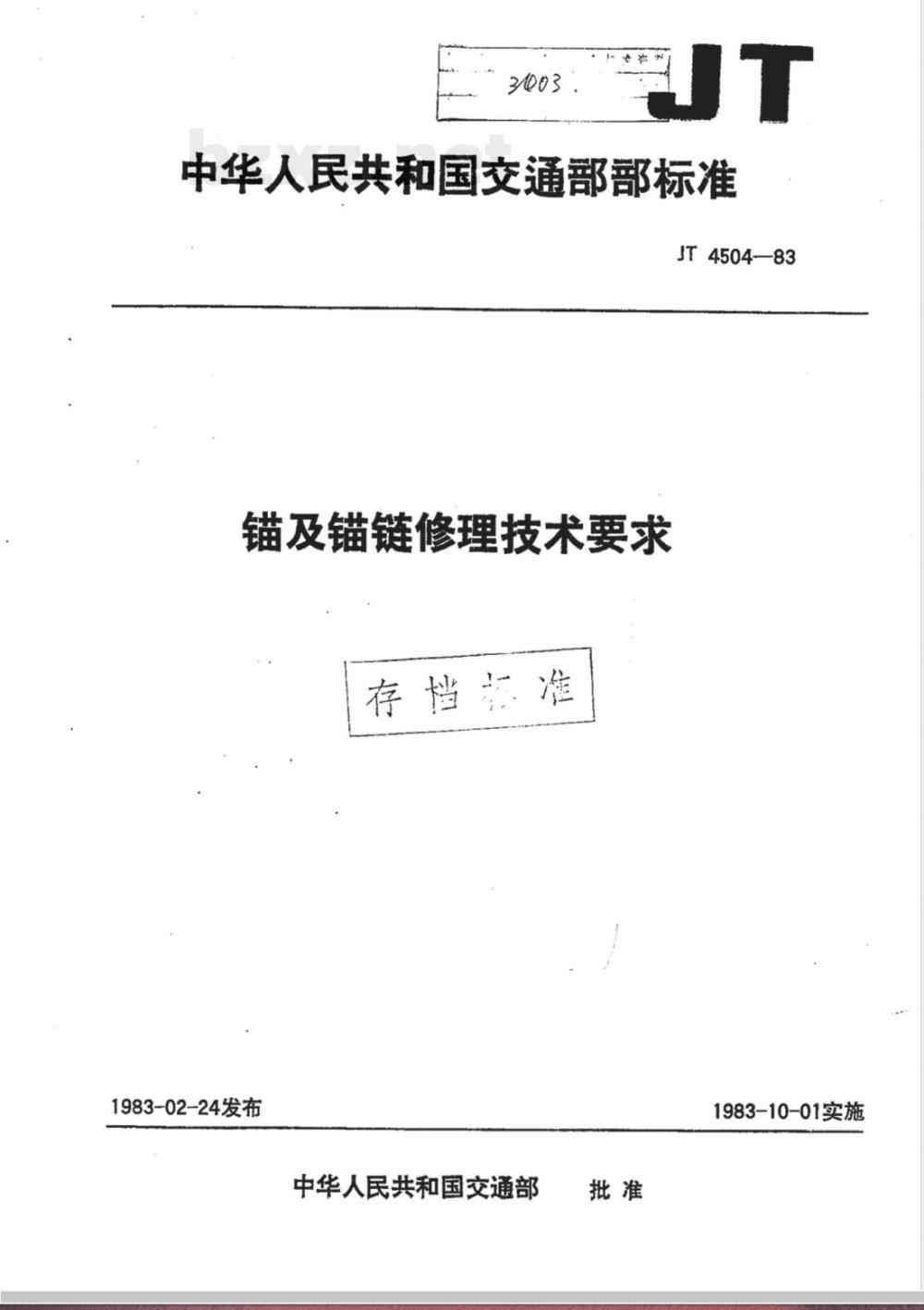

中华人民共和国交通部部标准
JT4504—83
锚及锚链修理技术要求
存档标准
1983-02-24发布
中华人民共和国交通部
1983-10-01实施

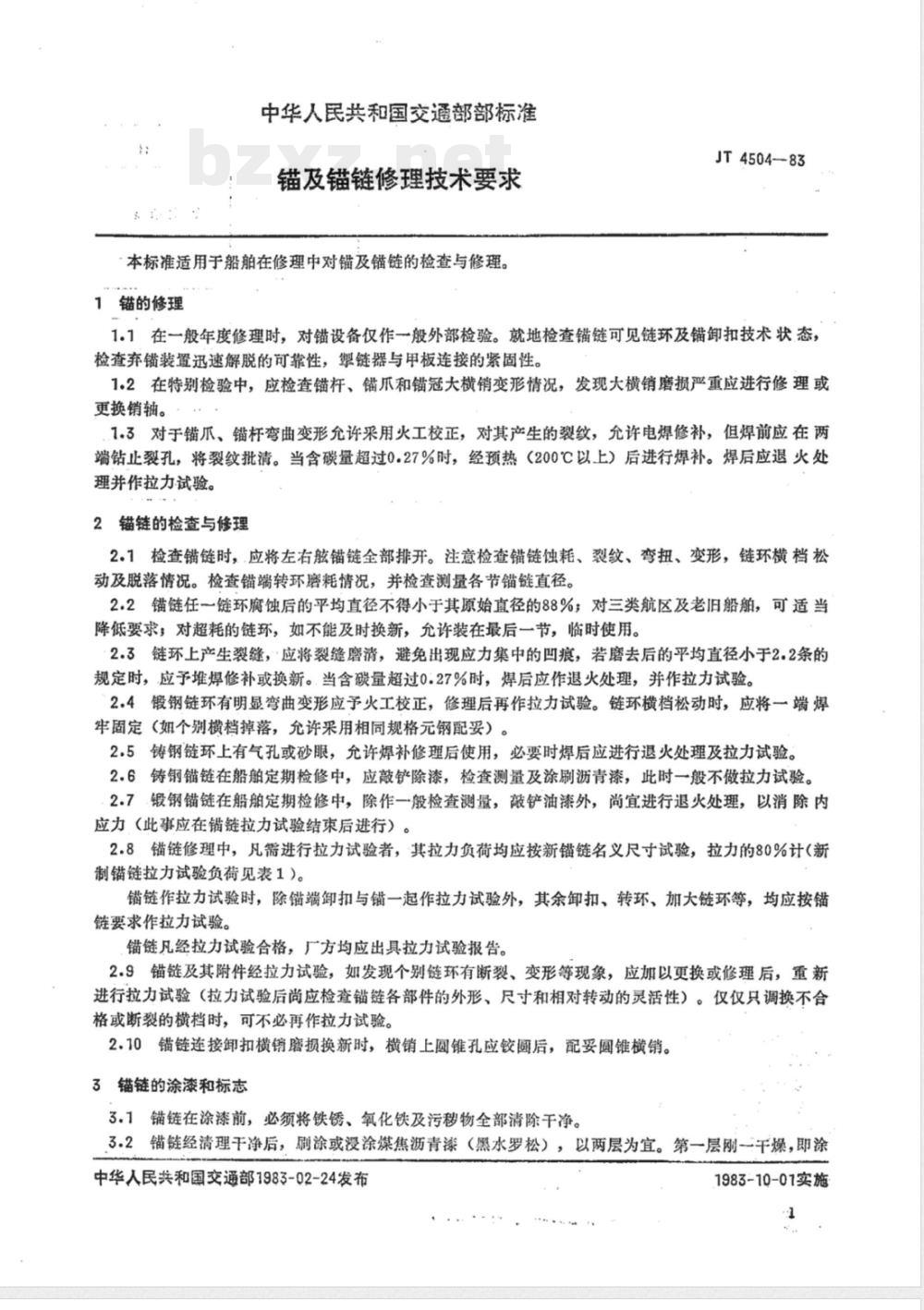

中华人民共和国交通部部标准
锚及锚链修理技术要求
本标准适用于船舶在修理中对锚及错链的检查与修理。1锚的修理
JT4504—83
1.1在一般年度修理时，对锚设备仅作一般外部检验。就地检查锚链可见链环及铺卸扣技术状态，检查弃错装置迅速解脱的可靠性，链器与甲板连接的紧固性。1.2在特别检验中，应检查锚杆、锚爪和锚冠大横销变形情况，发现大横销磨损严重应进行修理或更换销轴。
1.3对于错爪、锚杆弯曲变形允许采用火工校正，对其产生的裂纹，允许电焊修补，但焊前应在两端钻止裂孔，将裂纹批清。当含碳量超过0.27%时，经预热（200℃以上）后进行焊补。焊后应退火处理并作拉力试验。
2锚链的检查与修理
2.1检查链时，应将左右航锚链全部排开。注意检查错链蚀耗、裂纹、弯扭、变形，链环横档松动及脱落情况。检查错端转环磨耗情况，并检查测量各节锚链直径。2.2错链任一链环腐蚀后的平均直径不得小于其原始直径的88%；对三类航区及老旧船舶，可适当降低要求，对超耗的链环，如不能及时换新，允许装在最后一节，临时使用。2.3链环上产生裂缝，应将裂缝磨清，避免出现应力集中的凹痕，若磨去后的平均直径小于2.2条的规定时，应予堆焊修补或换新。当含碳量超过0.27%时，焊后应作退火处理，并作拉力试验。2.4锻钢链环有明显弯曲变形应予火工校正，修理后再作拉力试验。链环横档松动时，应将一端焊牢固定（如个别横档掉落，允许采用相同规格元钢配妥）。2.5铸钢链环上有气孔或砂眼，允许焊补修理后使用，必要时焊后应进行退火处理及拉力试验。2.6铸钢错链在船舶定期检修中，应敲铲除漆，检查测量及涂剧沥青漆，此时一般不做拉力试验。2.7缎钢锚链在船舶定期检修中，除作一般检查测量，被铲油漆外，尚宜进行退火处理，以消除内应力（此事应在链拉力试验结束后进行）。2.8错链修理中，凡蓄进行拉力试验者，其拉力负荷均应按新罐链名义尺寸试验，拉力的80%计（新制错链拉力试验负荷见表1）。
错链作拉力试验时，除错端卸扣与错一起作拉力试验外，其余卸扣、转环、加大链环等，均应按错链要求作拉力试验。
锚链凡经拉力试验合格，厂方均应出具拉力试验报告。2.9错链及其附件经拉力试验，如发现个别链环有断裂、变形等现象，应加以更换或修理后，重新进行拉力试验（拉力试验后尚应检查锚链各部件的外形、尺寸和相对转动的灵活性）。仅仅只调换不合格或断裂的横档时，可不必再作拉力试验。2.10锚链连接卸扣横销磨损换新时，横销上圆锥孔应铰圆后，配妥圆锥横销。3锚链的涂漆和标志
3.1铺链在涂漆前，必须将铁锈、氧化铁及污移物全部清除干净。3.2错链经清理干净后，刷涂或没涂煤焦沥青漆（黑水罗松），以两层为宜。第一层刚一干燥，即涂中华人民共和国交通部1983-02-24发布1983-10-01实施

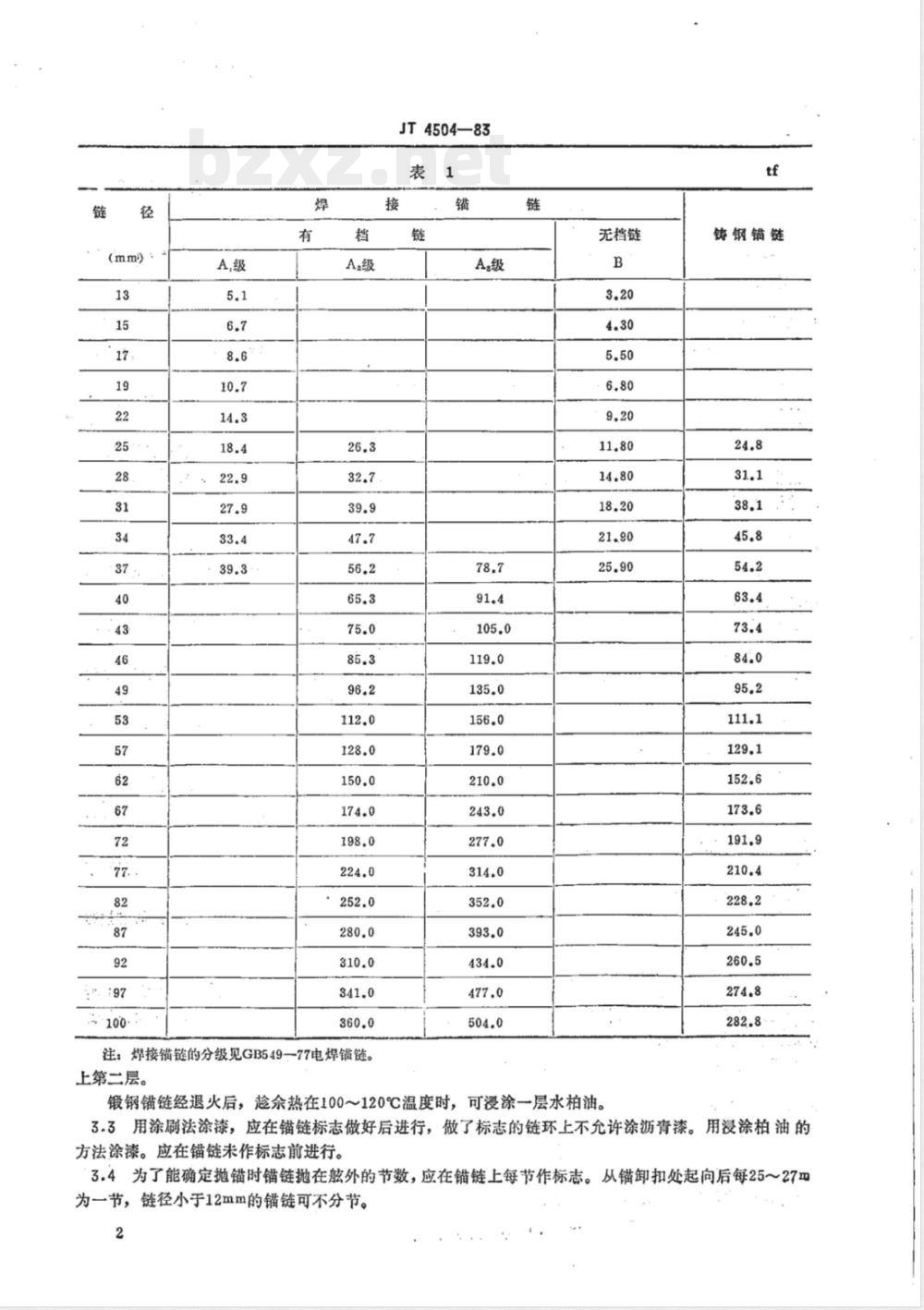

(mml）
注：焊接铺链的分级见GB549—77电焊锚链。上第二层。
JT4504—83
无档链
锻钢锚链经退火后，趁余热在100～120℃温度时，可浸涂一层水柏油。f
铸钢铺链
3.3用涂刷法涂漆，应在错链标志做好后进行，做了标志的链环上不允许涂沥青漆。用浸涂柏油的方法涂漆。应在锚链未作标志前进行。3.4为了能确定抛锚时错链抛在触外的节数，应在错链上每节作标志。从错卸扣处起向后每25~27m
为一节，链径小于12mm的锚链可不分节。2

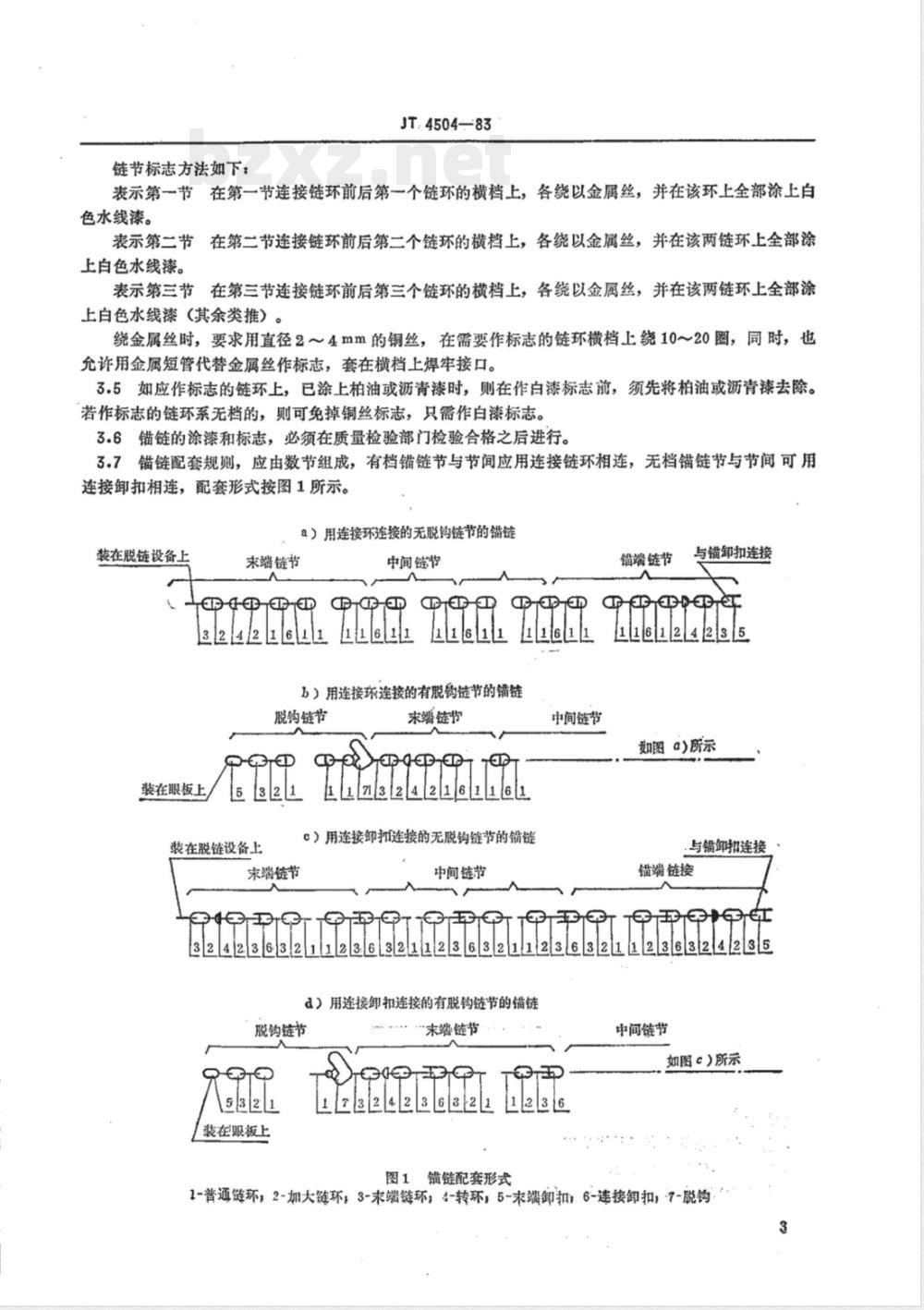

链节标志方法如下：
JT.4504-83
表示第一节在第一节连接链环前后第一个链环的横档上，各绕以金属丝，并在该环上全部涂上白色水线漆。
表示第二节在第二节连接链环前后第二个链环的横档上，各绕以金属丝，并在该两链环上全部涂上白色水线漆。
表示第三节在第三节连接链环前后第三个链环的横档上，各绕以金属丝，并在该两链环上全部涂上白色水线漆（其余类推）。
金属丝时，要求用直径2～4mm的铜丝，在需要作标志的链环横档上绕10～20圈，同时，也允许用金属短管代替金属丝作标志，套在横档上焊牢接口。3.5如应作标志的链环上，已涂上柏油或沥青漆时，则在作白漆标志前，须先将柏油或沥青去除。若作标志的链环系无档的，则可免掉铜丝标志，只需作白漆标志。3.6错链的涂漆和标志，必须在质量检验部门检验合格之后进行。3.7错链配套规则，应由数节组成，有档错链节与节间应用连接链环相连，无档错链节与节间可用连接卸扣相连，配套形式按图1所示。）用连接环连接的无脱链节的错链装在脱链设备上
束端链书
324/2161/111
中间链节
5）用连接环连接的有脱钩链节的铺链脱约链节
装在眼板上
装在脱链设备上
末端链节
末瑙链节
1324216110
锻端链节
与错卸扣连接
1612141235
中间链节
如图a)所示
）用连接卸扣连接的无脱钩链节的错链中间链节
与镭卸扣连接
罐端链接
3242363211236321123632112363211236324235d）用连接卸扣连接的有脱钩链节的错链脱钓链节
装在眼板上
末踏链节
173242363211236
中间链节
如图e）所示
图1镜链配套形式
1-普通链环，2-加大链环，3-末端链环，4-转环：5-末端卸扣：6-连接卸扣；7-脱钧3

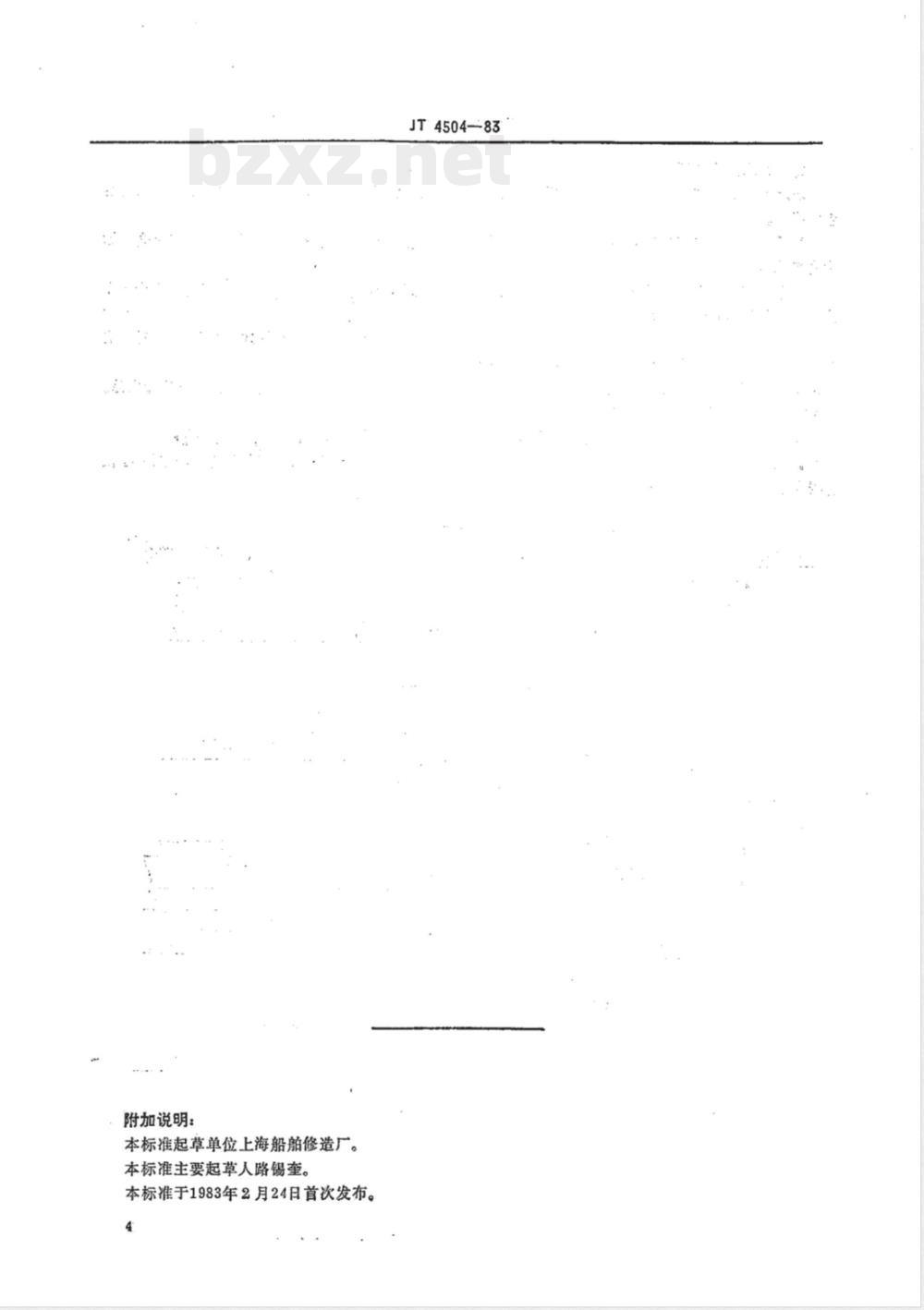

附加说明：
本标准起草单位上海船舶修造厂。本标准主要起草人路锡奎。
本标准于1983年2月24日首次发布。JT4504—83
