【交通行业标准(JT)】 修船船亮防锈、油漆标准

上海市标技计
编号3/5
守际准资料

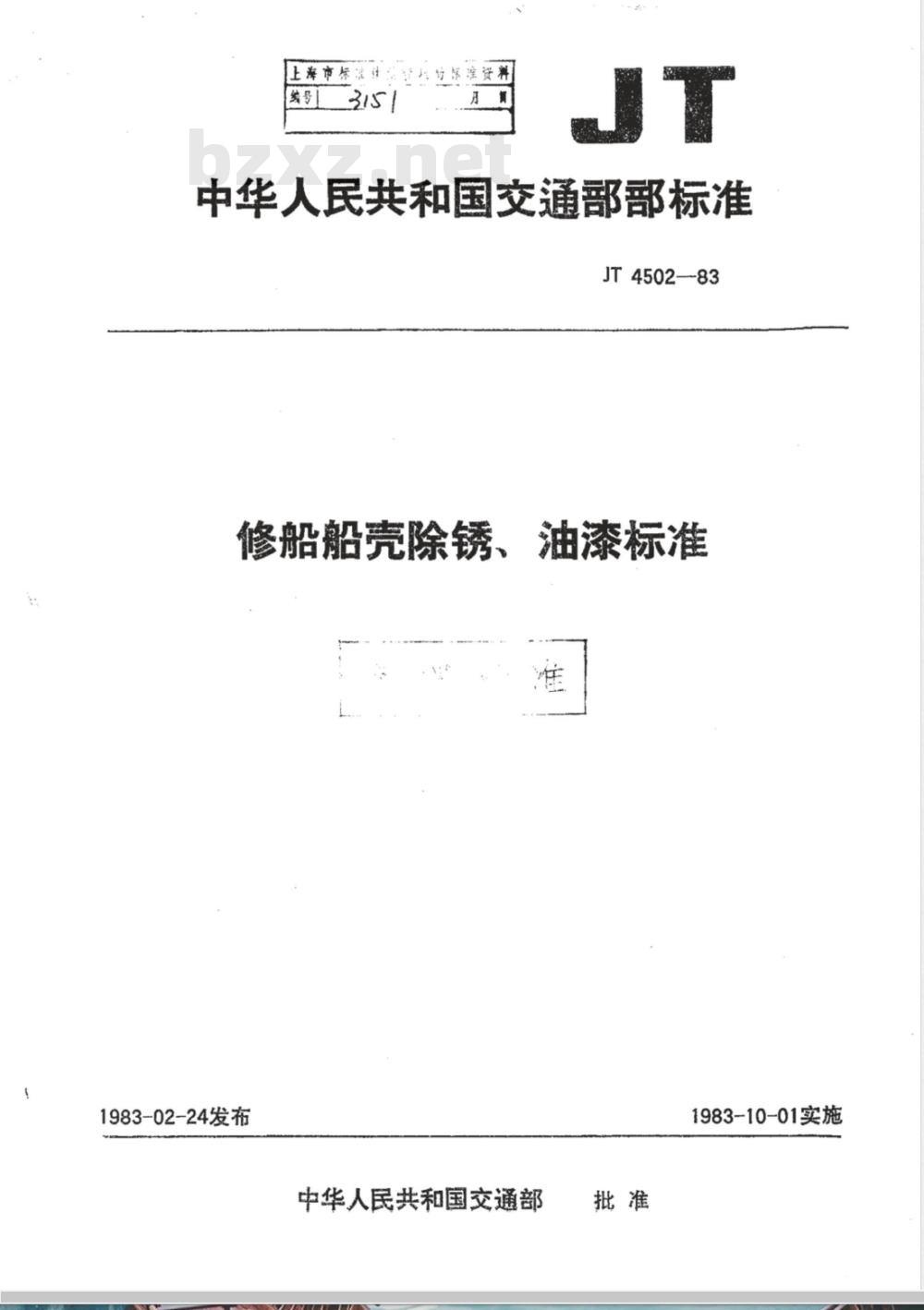

中华人民共和国交通部部标准
JT4502-83
修船船壳除锈、油漆标准
1983-02-24发布
中华人民共和国交通部
1983-10-01实施

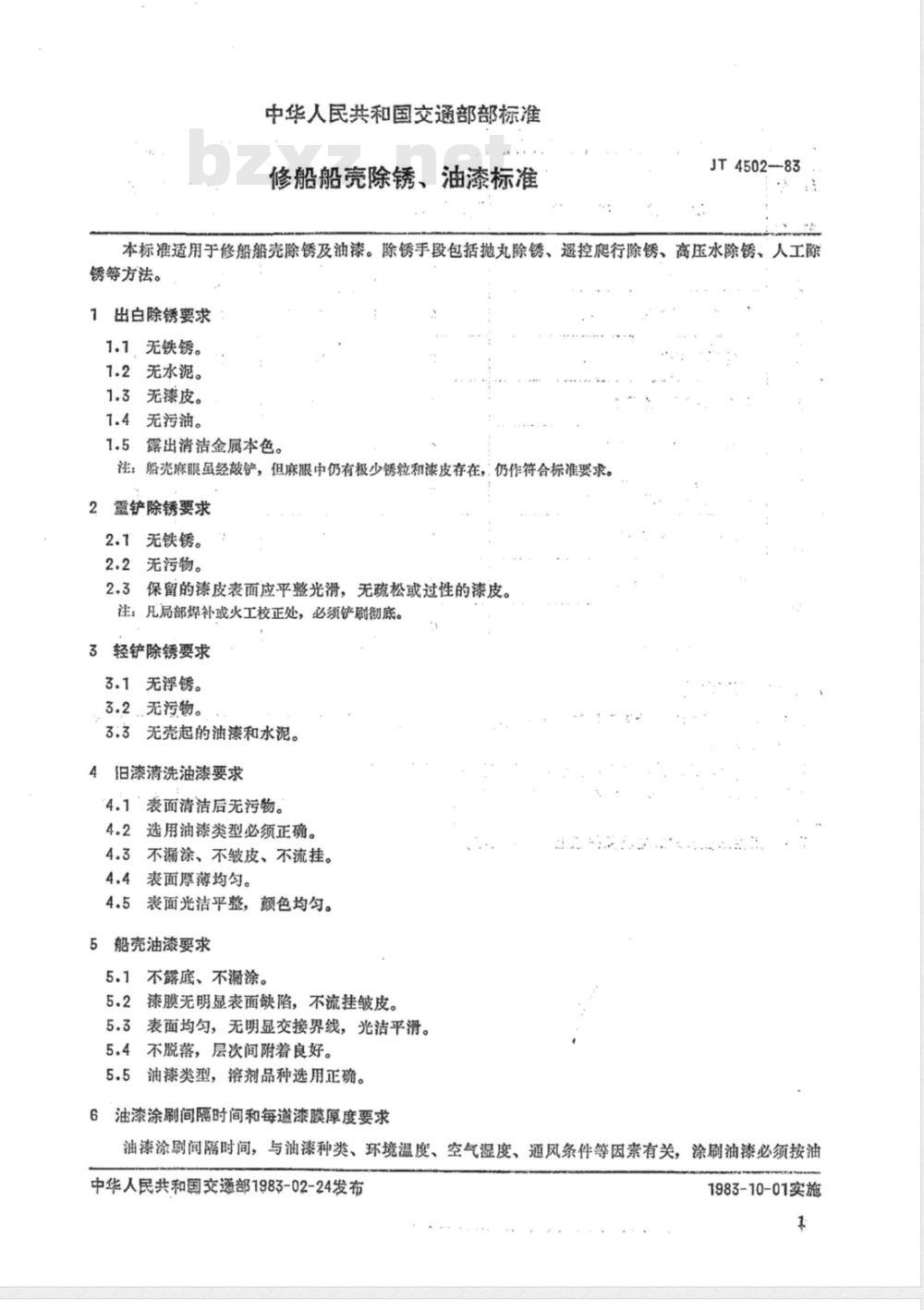

中华人民共和国交通部部标准
修船船壳除锈、油漆标准
JT4502-83
本标准适用于修船船壳除锈及油漆。除锈手段包括抛丸除锈、遥控爬行除锈、高压水除锈、人工除锈等方法。
出白除锈要求
1.1，无铁锈。
1.2无水泥。
1.3无漆皮。
1.4无污油。
1.5露出清洁金属本色。
注：船壳麻眼虽经敲萨，但麻眼中仍有极少锈粒和漆皮存在，仍作符合标准要求。2重铲除锈要求
2.1无铁锈。
2.2无污物。
2.3保留的漆皮表面应平整光滑，无疏松或过性的漆皮。注；凡局部焊补或火工校正处，必须铲刷彻底。轻铲除锈要求
3.1无浮锈。
3.2.无污物。
3.3无壳起的油漆和水泥。
旧漆清洗油漆要求
4.1表面清洁后无污物。
4.2选用油漆类型必须正确。
4.3不漏涂、不皱皮、不流挂。
4.4表面厚薄均匀。
4.5表面光洁平整，颜色均匀。
5船壳油漆要求
5.1不露底、不漏涂。
5.2漆膜无明显表面缺陷，不流挂皱皮。5.3表面均匀，无明显交接界线，光洁平滑。5.4不脱落，层次间附着良好。
5.5油漆类型，溶剂品种选用正确。6油漆涂刷间隔时间和每道漆膜厚度要求油漆涂刷间隔时间，与油漆种类、环境温度、空气湿度、通风条件等因素有关，涂刷油漆必须按油中华人民共和国交通部1983-02-24发布1983-10-01实施
JT4502-83

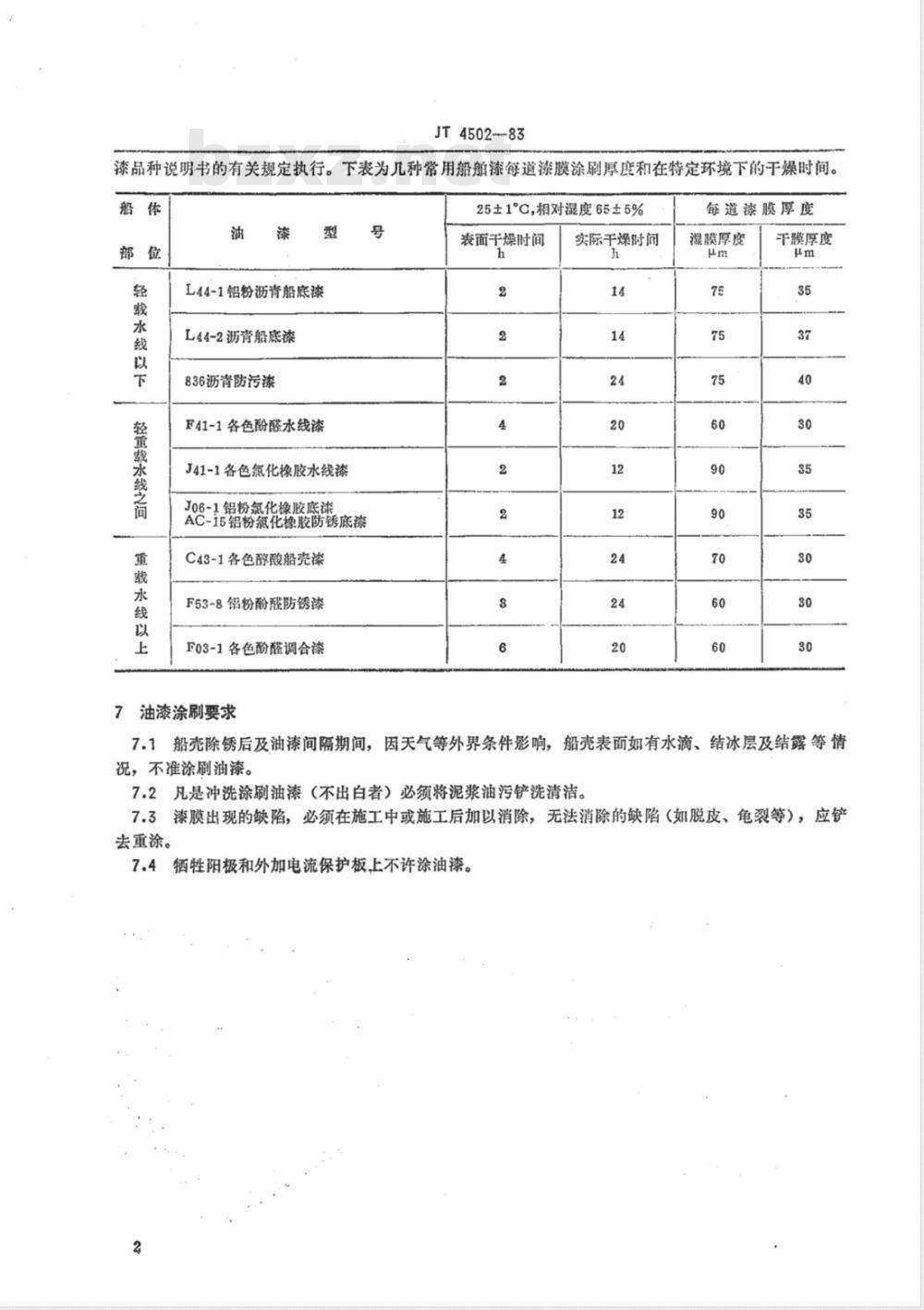

漆品种说明书的有关规定执行。下表为几种常用船舶漆每道漆膜涂刷厚度和在特定环境下的干燥时间。船
轻重载水线之间
线以上
L44-1铝粉沥青船底漆免费标准bzxz.net
L44-2沥背船底漆
836沥青防污漆
F41-1各色酚醛水线漆
J41-1各色氯化橡胶水线漆
J06-1铝粉氯化橡胶底漆
Ac-i5铝粉氮花橡胶防锈底漆
C43-1各色醇酸船壳漆
F53-8铝粉酚醛防锈漆
F03-1各色酚醛调合漆
7油漆涂刷要求
25±1C，相对湿度65±5%
表面干燥时间
实际干燥时间
每道漆膜厚度
湿膜厚度
干膜厚度
7.1船壳除锈后及油漆间隔期间，因天气等外界条件影响，船壳表面如有水滴、结冰层及结露等情况，不准涂刷油漆。
7.2凡是冲洗涂刷油漆（不出白者）必须将泥浆油污铲洗清洁。7.3漆膜出现的缺陷，必须在施工中或施工后加以消除，无法消除的缺陷（如脱皮、龟裂等），应铲去重涂。
7.4牺性阳极和外加电流保护板上不许涂油漆。2

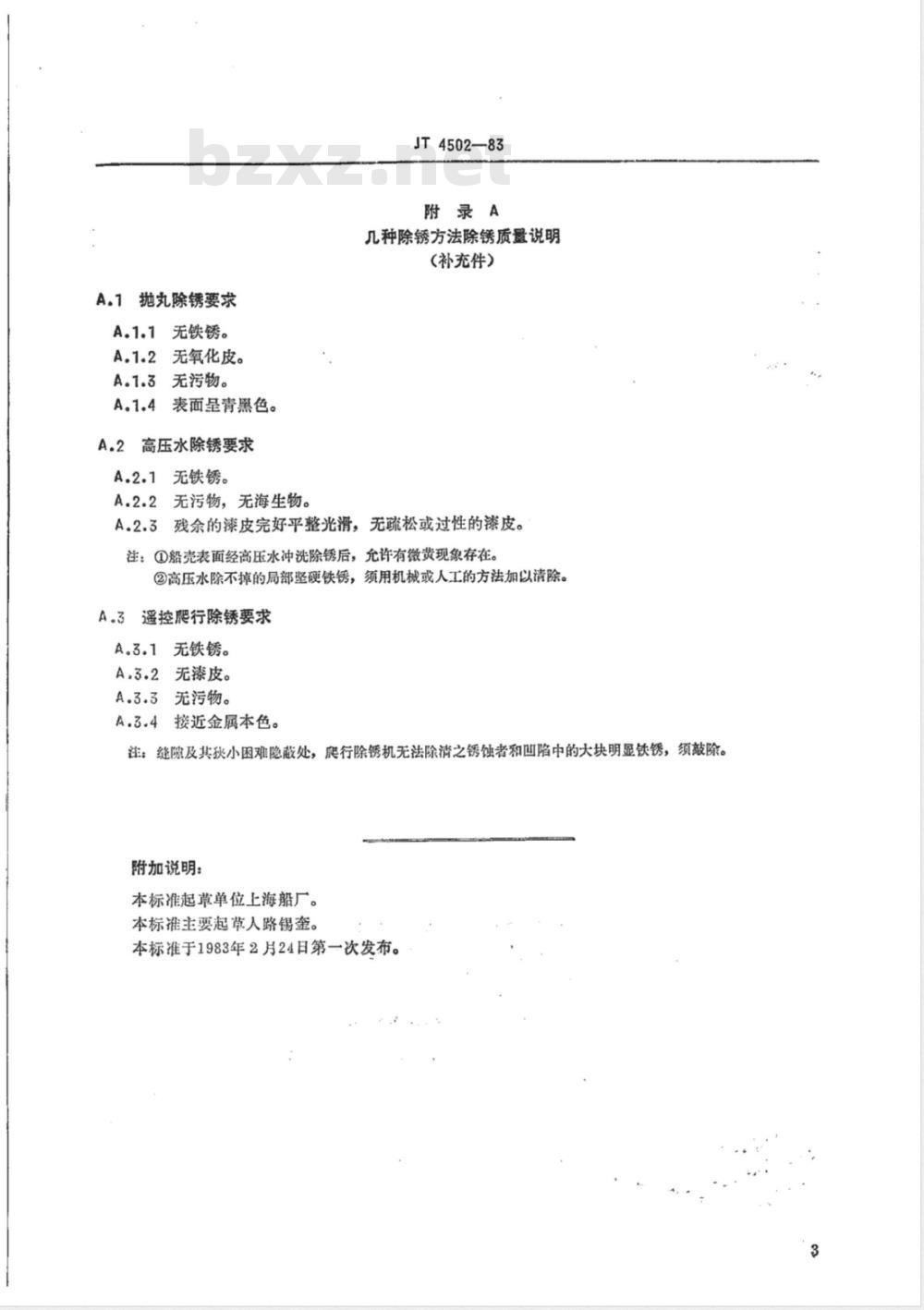

A.1抛丸除锈要求
A.1.1无铁锈。
A.1.2无氧化皮。
A。1.3无污物。
A。1.4表面呈青黑色。
高压水除锈要求
A.2.1无铁锈。
A.2.2无污物，无海生物。
JT4502—83
附录A
几种除锈方法除锈质量说明
(补充件）
A.2.3残余的漆皮完好平整光滑，无疏松或过性的漆皮。注：①船壳表面经高压水冲洗除锈后，允许有微费现象存在。②高压水除不掉的局部坚硬铁锈，须用机械或人工的方法加以清除。A。3遥控肥行除锈要求
A。3.1无铁锈。
A.3.2无漆皮。
A.3.3无污物。
A.3.4接近金属本色。
注：缝隙及其狄小困难隐蔽处，鹿行除锈机无法除清之锈蚀者和凹陷中的大块明显铁锈，须敲除。附加说明：
本标准起草单位上海船厂。
本标准主要起草人路锡銮。
本标准于1983年2月24日第一次发布。3
JT4502-1983
中华人民共和国交通部部标准
修船船壳除锈、油漆标准
JT4502-83
：人民交通出版社出版
新华书店北京发行所发行
各地新华书店经售
人民交通出版社印厕厂印
开本：880×1230弄印张：0.125字数：6千1983年10月第1版
1988年10月第1版第1次印刷
印数：00013,800册
统书号：G044·4068定价：0.12元科技新书目（57-137
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
