【国家标准(GB)】 家用和类似用途的不带和带过电流保护的B型剩余电流动作断路器(B型RCCB和B型RCBO)

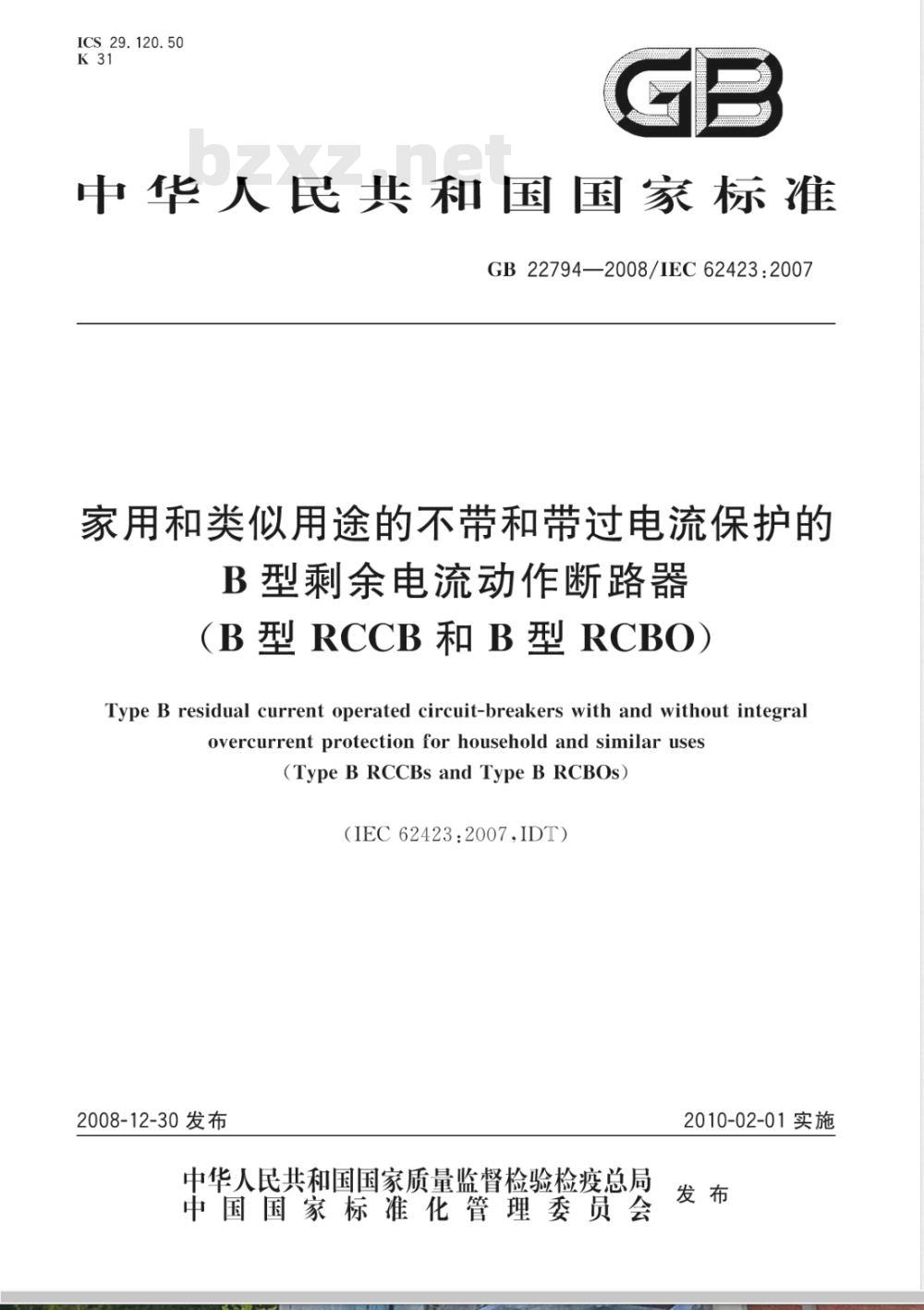

ICS 29.120.50
中华人民共和国国家标准
GB22794—2008/IEC62423:2007
家用和类似用途的不带和带过电流保护的B型剩余电流动作断路器
(B型RCCB 和B型RCBO）
Type B residual current operated circuit-breakers with and without integralovercurrent protection for household and similar uses(Type B RCCBs and Type B RCBOs)(IEC62423:2007,IDT)
2008-12-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施

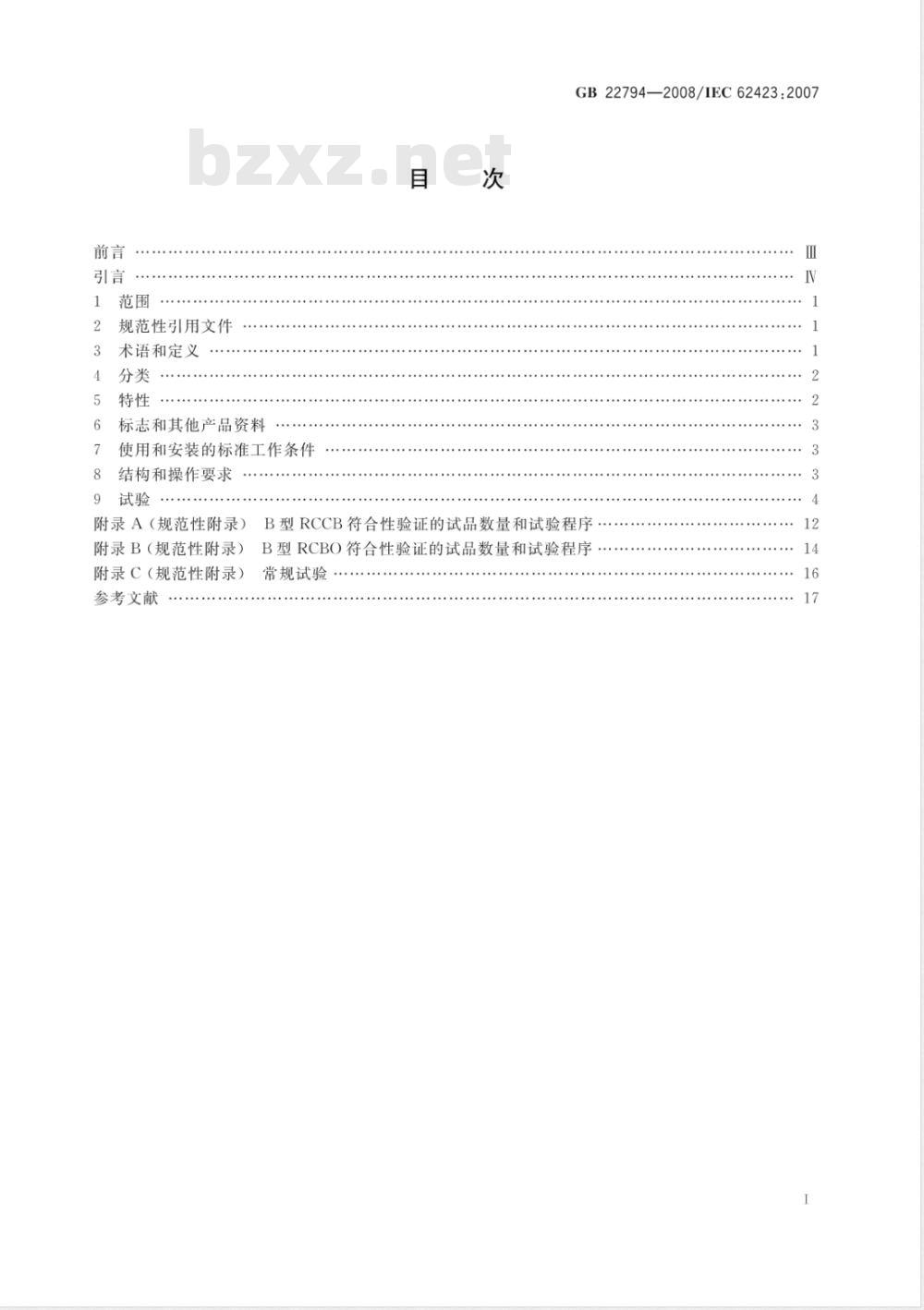

规范性引用文件
术语和定义
标志和其他产品资料
使用和安装的标准工作条件
结构和操作要求
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
参考文献
GB22794—2008/IEC62423:2007
B型RCCB符合性验证的试品数量和试验程序B型RCBO符合性验证的试品数量和试验程序常规试验
GB22794—2008/IEC62423:2007

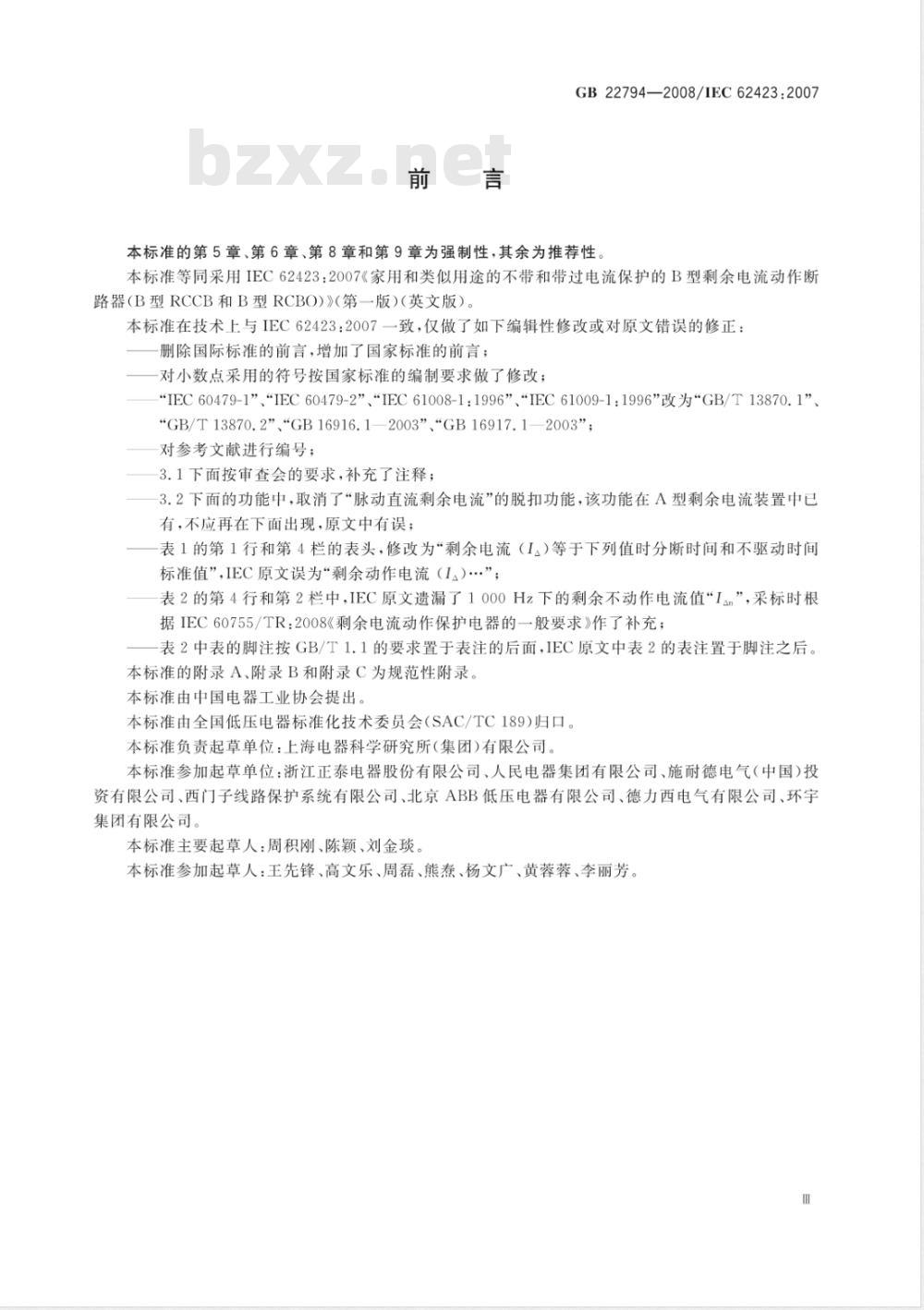

本标准的第5章、第6章、第8章和第9章为强制性，其余为推荐性。本标准等同采用IEC62423：2007《家用和类似用途的不带和带过电流保护的B型剩余电流动作断路器（B型RCCB和B型RCBO）》（第一版）（英文版）。本标准在技术上与IEC62423：2007一致，仅做了如下编辑性修改或对原文错误的修正：删除国际标准的前言，增加了国家标准的前言；对小数点采用的符号按国家标准的编制要求做了修改；“IEC60479-1”“IEC60479-2”、\IEC61008-1:1996”“IEC61009-1:1996”改为\GB/T13870.1”、“GB/T13870.2”、“GB16916.1—2003”、“GB16917.1—2003”；对参考文献进行缩号；
3.1下面按审查会的要求，补充了注释：3.2下面的功能中，取消了“脉动直流剩余电流”的脱扣功能，该功能在A型剩余电流装置中已有，不应再在下面出现，原文中有误；表1的第1行和第4栏的表头，修改为“剩余电流（I）等于下列值时分断时间和不驱动时间标准值”,IEC原文误为“剩余动作电流（I）.·.”；表2的第4行和第2栏中IEC原文遗漏了1000Hz下的剩余不动作电流值“Ia”，采标时根据IEC60755/TR：2008《剩余电流动作保护电器的一般要求》作了补充；表2中表的脚注按GB/T1.1的要求置于表注的后面，IEC原文中表2的表注置于脚注之后。本标准的附录A、附录B和附录C为规范性附录。本标准由中国电器工业协会提出。本标准由全国低压电器标准化技术委员会（SAC/TC189)归口。本标准负责起草单位：上海电器科学研究所（集团)有限公司。本标准参加起章单位：浙江正泰电器股份有限公司、人民电器集团有限公司、施耐德电气（中国）投资有限公司、西门子线路保护系统有限公司、北京ABB低压电器有限公司、德力西电气有限公司、环宇集团有限公司。bzxz.net
本标准主要起草人：周积刚、陈颖、刘金琰。本标准参加起草人：王先锋、高文乐、周磊、熊焘、杨文广、黄蓉蓉、李丽芳。GB22794—2008/IEC62423:2007
按GB16916.1和GB16917.1设计的RCCB和RCBO适用于大部分应有场合，然而在设备中采用的新的电子技术可能产生GB16916.1和GB16917.1所不能覆盖的特殊剩余电流。本标准包括了涉及特定场合的B型RCCB和B型RCBO的定义、补充技术要求和试验对B型RCCB应先按GB16916.1进行试验，B型RCBO先按GB16917.1进行试验在完成GB16916.1或GB16917.1规定的试验后，应进行本标准规定的补充试验以便说明符合本标准（分别见附录A或附录B)。
对B型RCCB或B型RCBO的符合性验证所适用的提交样品数量和试验程序分别见附录A或附录B。
平滑直流电流不大可能在带中性线的单相电源中发生。尽管如此，即使发生平滑直流剩余电流，可使用三极或四极剩余电流断路器，只要制造商声明该装置可适用于单相使用场合。IN
1范围
GB22794—2008/IEC62423:2007
家用和类似用途的不带和带过电流保护的B型剩余电流动作断路器
(B型RCCB和B型RCBO）
GB16916.1和GB16917.1的范围适用。本标准规定了B型RCD的技术要求和试验方法。本标准规定的技术要求和试验方法是对A型剩余电流装置技术要求的补充。B型RCCB和B型RCBO在100OHz及以下的正弦交流剩余电流、脉动直流剩余电流以及三相供电时的平滑直流剩余电流均能提供保护。本标准的B型RCCB和B型RCBO不能用来在直流电源系统中使用其他没有被GB16916.1或GB16917.1覆盖的剩余电流场合使用的产品的技术要求和试验方法正在考虑中。
用于制造商声明或符合性验证的型式试验按本标准附录A或附录B的试验程序进行。B型RCCB和B型RCBO型式试验的全部试验程序在表A.1或表B.1中给出注1：在整个标准中，术语“RCD\指RCCB和RCBO。注2：1极和2极的技术要求正在考虑中，2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13870.1电流对人和家畜的效应第1部分：通用部分（GB/T13870.1一2008,IEC/TS60479-1：2005IDT)
GB/T13870.2电流通过人体的效应第二部分：特殊情况（GB/T13870.2—1997，idtIEC604792:1987)
GB16916.1—2003
家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）分：一般规则（IEC61008-1：1996，MOD）第1部
GB16917.1一2003家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第1部分：一般规则（IEC61009-1：1996，MOD）3术语和定义
下列术语和定义适用于本标准。3.1
smoothdirectcurrent
平滑直流电流
没有波纹的直流电流。
注：当波纹系数小于10%时，可以认为电流没有波纹。3.2
B型剩余电流装置typeBresidualcurrentdevice如GB16916.1一2003或GB16917.1一2003（适用时）的A型那样确保脱扣，此外，还能在下列电GB22794—2008/1IEC62423.2007流下确保脱扣的剩余电流装置：1000Hz及以下的正弦交流剩余电流；交流剩余电流叠加平滑直流剩余电流：脉动直流剩余电流叠加平滑直流剩余电流；两相或多相整流电路产生的脉动直流剩余电流；平滑直流剩余电流。
而与极性及剩余电流突然出现或缓慢上升无关。4分类
按GB16916.12003或GB16917.1一2003（适用时）。5特性
5.1B型剩余电流装置
如GB16916.1一2003或GB16917.1一2003（适用时）的A型那样确保脱扣，此外还能在下列电流下确保脱扣的B型RCD：
1000Hz及以下的正弦交流剩余电流（见8.1.1）；在交流剩余电流上叠加0.4倍额定剩余动作电流（Ian）的平滑直流剩余电流或10mA的平滑直流剩余电流（两者取较大值）（见8.1.2）；在脉动直流剩余电流上叠加0.4倍额定剩余动作电流（Ia）的平滑直流剩余电流或10mA的平滑直流剩余电流（两者取较大值）（见8.1.3）；两相或多相整流电路产生的脉动直流剩余电流（见8.1.4和8.1.5）；多相电路产生的平滑直流剩余电流（见8.1.6）。上述规定的剩余电流可突然施加或缓慢增加。5.2整流电路产生的脉动直流剩余电流及平滑直流剩余电流时的分断时间和不驱动时间标准值整流电路产生的脉动直流剩余电流及平滑直流剩余电流时的分断时间和不驱动时间标准值表1
剩余电流（I）等于下列值时分断时间和不驱动时间标准值型式
一般型
任何值
任何值
5A、10A、20A、50A、
100A、200A
对B型RCBO，任何超过过电流瞬时脱扣范围下限的电流值不进行试验。a仅在9.1.4b)按图4a)和9.1.5b)按图4b)所述的验证正确动作时进行试验。按频率（不同于额定频率50/60Hz)的脱扣电流标准值5.3
最大分断时间
最大分断时间
最小不驱动时间
表2按频率（不同于额定频率50/60Hz）的剩余不动作电流和剩余动作电流频率
剩余不动作电流
剩余动作电流
表2续）
剩余不动作电流
GB22794—2008/IEC62423:2007
剩余动作电流
注1：“剩余不动作电流”和“剩余动作电流”的定义如GB16916.1一2003和GB16917.1一2003中所述。注2：给定频率的波形是正弦波。注3：在频率f、时的最大允许接地阻抗取决于在该频率时RCD动作电流的上限，注4：容许接触电压的频率与人体中消耗功率之间的关系正在考虑中。在最终的电压确定前，推荐采用50/60Hz时的最大容许接触电压50V。a该电流值相应于按GB/T13870.1并结合GB/T13870.2的心室纤维性颤动频率系数得出的心室纤维性额动阈值。
bGB/T13870系列标准没有给出超过1000Hz频率的系数，标志和其他产品资料
在A型符号的邻近增加下列符号：国，例如：作为一种选择，也可采用下列符号：注：考虑较高频率下的脱扣电流，制造商应提供有关电气装置最大接地电阻的信息。7使用和安装的标准工作条件
按GB16916.12003或GB16917.1一2003（适用时）。8结构和操作要求
8.1与剩余电流型式相应的操作
8.1.11000Hz及以下的正弦交流剩余电流B型RCD应符合本标准表2规定的值。通过9.1.1a)的试验来检验是否符合要求在突然出现表2规定的剩余动作电流时，B型RCD应动作。一般型RCD的最大分断时间应为Q.3S：S型RCD的最小不驱动时间应等于或大于O.13S.并且最大分断时间应不超过O.5S通过9.1.1b)的试验来检验是否符合要求。8.1.2交流剩余电流叠加平滑直流剩余电流在额定频率的交流剩余电流上叠加0.4倍额定剩余动作电流（Ian）的平滑直流剩余电流或10mA的平滑直流剩余电流（两者取较大值）时B型RCD应动作。交流脱扣电流应等于或小于Ian。通过9.1.2的试验来检验是否符合要求8.1.3脉动直流剩余电流叠加平滑直流剩余电流在脉动直流剩余电流上叠加0.4倍额定剩余动作电流（Ian）的平滑直流剩余电流或10mA的平滑直流剩余电流（两者取较大值)时B型RCD应动作对In>0.01A的RCD,脱扣电流不应大于1.4Ian，或对Ia≤0.01A的RCD,不应大于2In。注：由于是半波脉动直流电流，所以脱扣电流1.41an或2Iam（适用时）是有效值。3
GB22794—2008/IEC62423:2007
通过9.1.3的试验来检验是否符合要求8.1.4两相供电的整流电路产生的脉动直流剩余电流对整流电路产生的稳定增加的脉动直流剩余电流，B型RCD应在0.5Ian～2Ian的范围内动作。通过9.1.4a)的试验来检验是否符合要求。对整流电路产生的突然施加的脉动直流剩余电流，B型RCD应按表1规定的时间范围内动作。通过9.1.4b)的试验来检验是否符合要求。8.1.5三相供电的整流电路产生的脉动直流剩余电流对整流电路产生的稳定增加的脉动直流剩余电流，B型RCD应在0.5Ian～2Ian的范围内动作。通过9.1.5a)的试验来检验是否符合要求对整流电路产生的突然施加的脉动直流剩余电流，B型RCD应按表1规定的时间范围内动作。通过9.1.5b)的试验来检验是否符合要求。8.1.6平滑直流剩余电流
对稳定增加的平滑直流剩余电流，B型RCD应在0.5Ian2Ian的范围内动作。通过9.1.6.1a)的试验来检验是否符合要求对突然施加的平滑直流剩余电流，B型RCD应按表1规定的时间范围内动作。通过9.1.6.1b)的试验来检验是否符合要求。9试验
9.1在基准温度（20土5)℃下验证动作特性RCD按正常使用安装。
所有试验RCD应先在额定频率下施加0.85U，进行试验，然后施加1.1U。进行试验。除非另有规定，试验时不带负载。
RCD具有多个剩余动作电流整定值时，应对每个整定值试验。9.1.1在1000Hz及以下的正弦交流剩余电流时验证正确动作a）应按图1进行试验。试验开关S1、S以及RCD处于闭合位置，剩余电流从不大于O.2I的值开始稳定地增加，试图在30$内达到表2规定的剩余动作电流值，测量脱扣电流。对随机选取的一极在表2规定的每个频率进行试验，重复5次，脱扣电流值应符合表2的要求。
第二组试验验证分断时间
试验电路调节至表2相应于1000Hz的剩余动作电流，试验开关SI和RCD处于闭合位置，然后闭合试验开关S2突然产生剩余电流。在随机选取的一极测量5次分断时间对一般型RCD最大分断时间不应超过0.3s；对S型RCD最小不驱动时间应等于或大于0.13s并且最大分断时间不应超过0.5S。9.1.2在交流剩余电流叠加平滑直流剩余电流时验证正确动作应按图2进行试验。
试验开关S1、S，及RCD处于闭合位置，对随机选取的一极施加平滑直流剩余电流并调节至0.4I或10mA，两者取较大值，
对另外一极施加额定频率的交流剩余电流，剩余电流从不大于0.2I的值开始稳定地增加，试图在30S内达到IAn值，测量脱扣电流。开关S：在位置I和位置ⅡI各进行二次试验。交流脱扣电流应等于或小于Ian。4
GB22794—2008/IEC62423:2007
9.1.3在脉动直流剩余电流叠加平滑直流剩余电流时验证正确动作应按图3进行试验。
试验开关S1、S2及RCD处于闭合位置，对随机选取的一极施加平滑直流剩余电流并调节至0.4Iar或10mA，两者取较大值
对随机选取的另外一极施加脉动直流剩余电流，电流滞后角α为0°，脉动直流剩余电流从不大于0.2Ian的值开始稳定地增加，试图在30s内达到1.4Ian值（对Ian>0.01A的RCD)或2Ian值（对Ian≤0.01A的RCD），测量脱扣电流。开关S和S4在位置I和位置IⅡ对RCD各进行二次试验。RCD应在脉动直流剩余电流分别达到不超过1.4Ian（对Ian>0.01A的RCD)或2Ian值（对Ian≤0.01A的RCD)前脱扣，
9.1.4在两相供电的整流电路产生的直流剩余电流时验证正确动作a）应按图4a)进行试验
试验开关Si、S2以及RCD处于闭合位置，脉动直流剩余电流从不大于0.2In的值开始稳定地增加，试图在30s内达到2I值，测量脱扣电流，试验电路连接到RCD随机选取的两个电源端子。开关Ss在位置I和位置IⅡRCD各进行5次试验。RCD应在0.5IAn～2I范围内脱扣。第二组试验验证分断时间
试验电路依次调节至表1规定的每个电流值，试验开关S和RCD处于闭合位置，然后闭合试验开关S突然产生剩余电流。
RCD随机选取两个电源端子接线，对表1规定的每个剩余电流值，S3在位置I和位置Ⅱ各测量5次分断时间。
分断时间应符合表1规定的值。
9.1.5在三相供电的整流电路产生的直流剩余电流时验证正确动作a）应按图4b)进行试验
试验开关S1、S2以及RCD处于闭合位置，脉动直流剩余电流从不大于0.2Ian的值开始稳定地增加，试图在30s内达到2I值，测量脱扣电流。开关S：在位置I和位置ⅡRCD各进行5次试验RCD应在0.5IAn～2I范围内脱扣。b）
第二组试验验证分断时间
试验电路依次调节至表1规定的每个电流值，试验开关S和RCD处于闭合位置，然后闭合试验开关Sz突然产生剩余电流。
对表1规定的每个剩余电流值，S3在位置I和位置Ⅱ各测量5次分断时间。分断时间应符合表1规定的值。
9.1.6在平滑直流剩余电流时验证正确动作9.1.6.1不带负载，在平滑直流剩余电流时验证正确动作a）应按图5进行试验
试验开关S1、S2以及RCD处于闭合位置，平滑直流剩余电流从不大于0.2IAn的值开始稳定地增加，试图在30s内达到2Ian值，测量脱扣电流。如图5所示，对RCD随机选取的一极，开关S：在位置I和位置ⅡRCD各进行2次试验。RCD应在0.5I～2Ian范围内脱扣。第二组试验验证分断时间
试验电路依次调节至表1规定的每个剩余动作电流值（除了5A、10A、20A、50A、100A和200A以外），试验开关SI和RCD处于闭合位置，然后闭合试验开关Sz突然产生剩余电流。5
