【国家标准(GB)】 显象管石墨乳试验方法 附着性试验方法

中华人民共和国国家标准
显象管石墨乳试验方法
附着性试验方法
Method for adherence of
colloidal graphite for kinescope1主题内容与适用范围
本标准规定了检测显象管石墨乳附着性的试验方法GB/T15064.4—94
本标准适用于测定显象管锥内涂石墨乳、管颈石墨乳、外涂石墨乳和黑白显象管内导电石墨乳、外导电石墨乳的附着性。
2引用标准
GB/T15064.1显象管石墨乳试验方法固形分、挥发分、灰分和pH值试验方法GB/T15064.3显象管石墨乳电阻率试验方法3仪器设备和材料
a.干燥箱：工作温度105～110℃b．电炉：工作温度450℃；
c．划格器：切割刀11片、切割间距1mm的划格器或刀片；d.膜厚计：测量范围0～2mm，分度值0.001mm；e.载玻片：76mm×26mm，
f.粘着胶带：剥离力6.9~7.0牛顿，宽25mm；g．毛刷或毛笔。
4试验步骤
4.1试片的制作
4.1.1彩色显象管锥内涂石墨乳、管颈石墨乳和黑白显象管内导电石墨乳试片的制作。4.1.1.1取两块显微镜用载玻片，用脱脂纱布擦净。4.1.1.2按GB/T15064.1中第3章的规定制备试样。将混匀的试样用毛刷或毛笔均匀地涂布在载玻片上。
4.1.1.3涂膜试片静置晾干后，放入105～110℃的干燥箱中烘干30min，然后于450℃的电炉中加热30min，再放入105～110℃的干燥箱中烘15min，取出自然冷却10min。4.1.2彩色显象管外涂石墨乳和黑白显象管外导电石墨乳试片的制作按GB/T15064.3中4.1.2.1~～~4.1.2.4的步骤制作，其中在干燥箱中烘干的时间为20min。4.1.3用膜厚计测量涂膜厚度（准确至1um），干燥涂膜的厚度应为10～30μm，否则重新制作试片。4.1.4也可按GB/T15064.3中4.1.1.1~~4.1.1.6的步骤制作彩色显象管锥内涂石墨乳、管颈石墨国家技术监督厨1994-04-18批准310
1994-12-01实施
GB/T15064.4—94

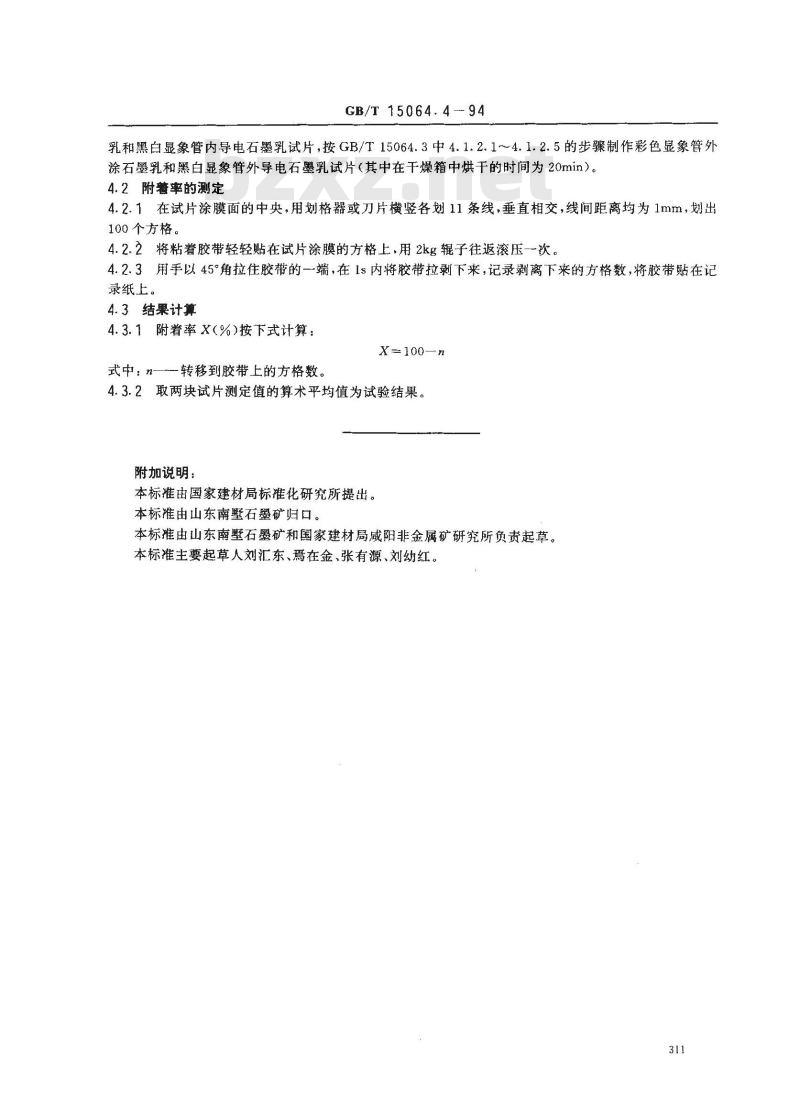

乳和黑白显象管内导电石墨乳试片，按GB/T15064.3中4.1.2.1~4.1.2.5的步骤制作彩色显象管外涂石墨乳和黑白显象管外导电石墨乳试片（其中在干燥箱中烘干的时间为20min）。4.2附馨率的测定
4.2.1在试片涂膜面的中央，用划格器或刀片横竖各划11条线，垂直相交，线间距离均为1mm，划出100个方格。
4.2.2将粘着胶带轻轻贴在试片涂膜的方格上，用2kg辊子往返滚压--次。4.2.3用手以45°角拉住胶带的一端，在1s内将胶带拉剥下来，记录剥离下来的方格数，将胶带贴在记录纸上。
4.3结果计算
4.3.1附着率X(%)按下式计算：
X=100—n免费标准下载网bzxz
式中：n-转移到胶带上的方格数。4.3.2取两块试片测定值的算术平均值为试验结果。附加说明：
本标准由国家建材局标准化研究所提出。本标准由山东南墅石墨矿归口。本标准由山东南墅石墨矿和国家建材局咸阳非金属矿研究所负责起草。本标主要起草人刘汇东、焉在金、张有源、刘幼红。311
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
