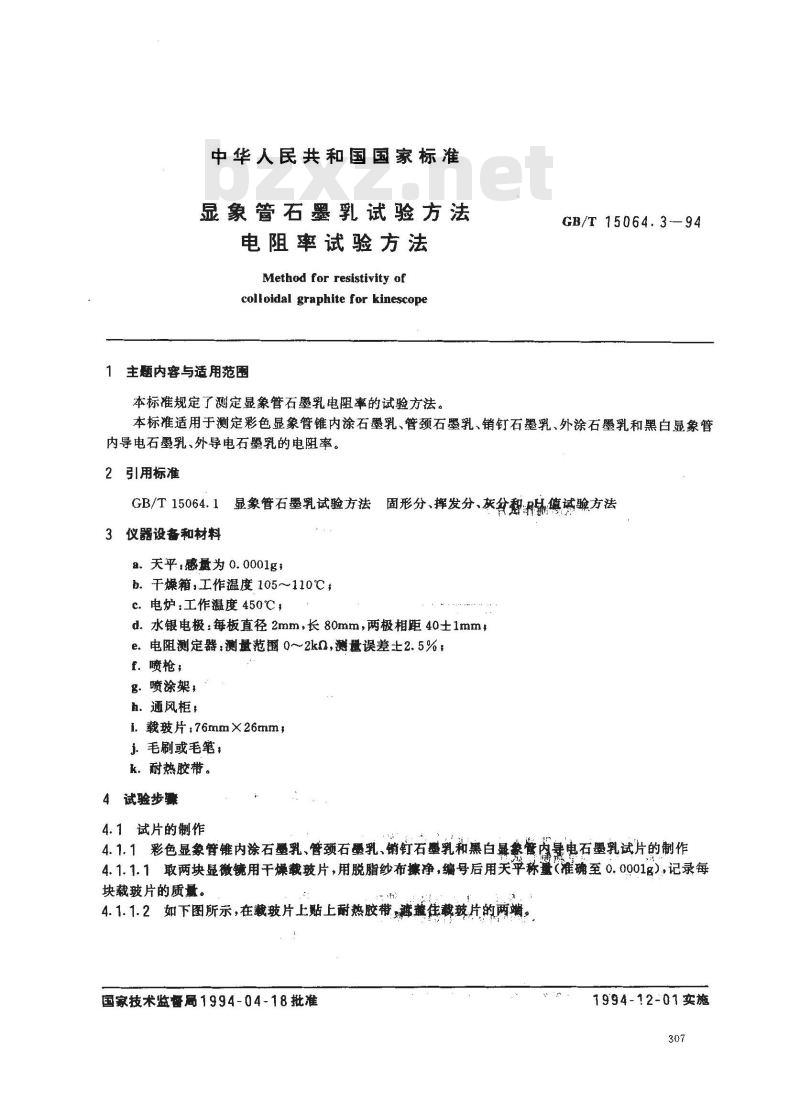

中华人民共和国国家标准
显象管石墨乳试验方法
电阻率试验方法
Method for resistivity of
colloidal graphite for kinescope1主题内容与适用范围
本标准规定了测定显象管石墨乳电阻率的试验方法。GB/T 15064.3-94
本标准适用于测定彩色显象管锥内涂石墨乳、管颈石墨乳、销钉石墨乳、外涂石墨乳和黑白显象管内导电石墨乳、外导电石墨乳的电阻率。2引用标准
GB/T15064.1显象管石墨乳试验方法固形分、挥发分、灰岔集试验方法3仪器设备和材料
a.天平，感量为0.0001g
b。干燥箱，工作温度105～110℃，c．电炉：工作温度450℃，免费标准bzxz.net
d.水银电极：每板直径2mm，长80mm，两极相距40士1mm，e.电阻测定器：测量范围0~2k0，测量误差土2.5%；f.喷枪，
g.喷涂架，
h。通风柜；
i.载玻片：76mm×26mm;
j.毛刷或毛笔：
k。耐热胶带。
4试验步骤
4.1试片的制作
4.1.1彩色显象管锥内涂石墨乳、管颈石墨乳、销钉石型乳和黑白晟象管内导电石墨乳试片的制作4.1.1.1取两块显微镜用干燥载玻片，用脱脂纱布擦净，编号后用关竿称量（准确至0.0001g）,记录每块载玻片的质量。
4.1.1.2如下图所示，在载玻片上贴上耐热胶带，避盖往裁玻片的两端国家技术监督局1994-04-18批准1994-12-01实施
GB/T 15064.3-94

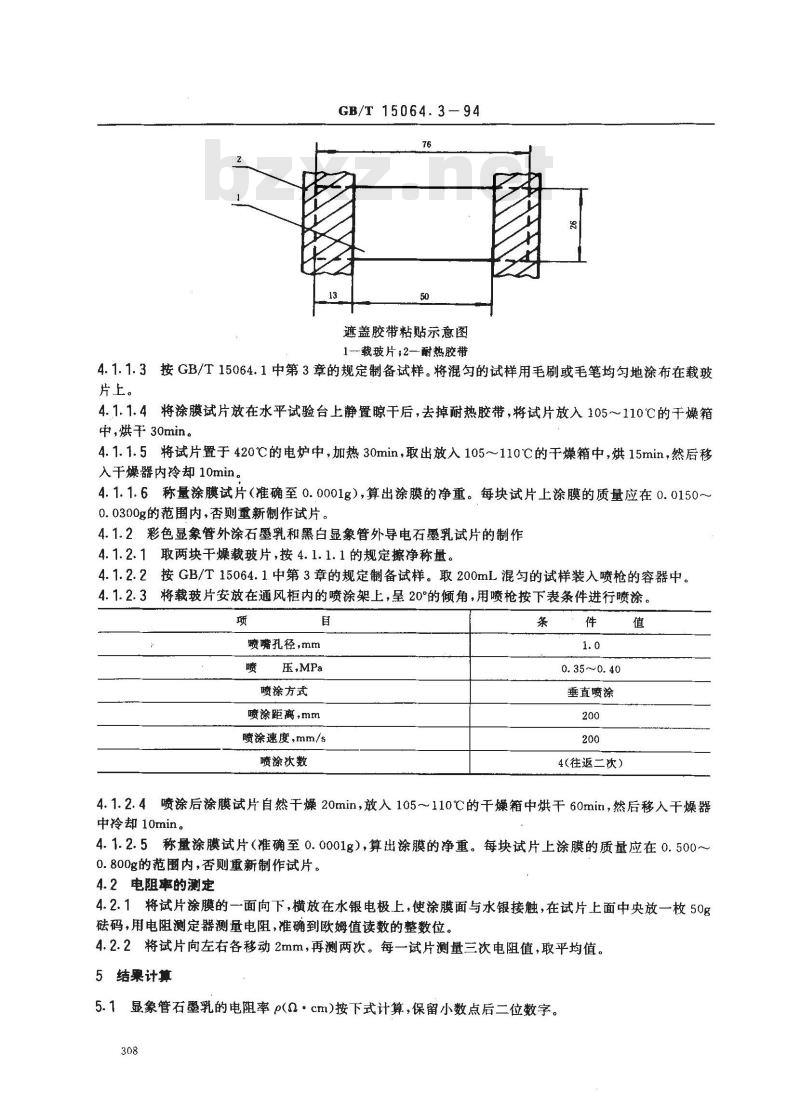

遮盖胶带粘贴示意图
1载玻片;2—耐热胶带
4.1.1.3按GB/T15064.1中第3章的规定制备试样。将混匀的试样用毛刷或毛笔均匀地涂布在载玻片上。
4.1.1.4将涂膜试片放在水平试验台上静置晾干后，去掉耐热胶带，将试片放入105～110℃的干燥箱中，烘于30min。
4.1.1.5将试片置于420℃的电炉中，加热30min，取出放入105~~110℃的干燥箱中，烘15min，然后移入干燥器内冷却10min。
4.1.1.6称量涂膜试片（准确至0.0001g），算出涂膜的净重。每块试片上涂膜的质量应在0.0150~～0，0300g的范围内，否则重新制作试片。4.1.2彩色显象管外涂石墨乳和黑白显象管外导电石墨乳试片的制作4.1.2.1取两块干燥载玻片，按4.1.1.1的规定擦净称量。4.1.2.2按GB/T15064.1中第3章的规定制备试样。取200mL混匀的试样装入喷枪的容器中。4.1.2.3将载玻片安放在通风柜内的喷涂架上，呈20°的倾角，用喷枪按下表条件进行喷涂。项
喷嘴孔径，mm
压,MPa
喷涂方式
喷涂距离，mm
喷涂速度，mm/s
喷涂次数
0.35~0.40
垂直喷涂
4(往返二次）
4.1.2.4喷涂后涂膜试片自然干燥20min，放入105~110℃的干燥箱中烘干60min，然后移入干燥器中冷却10min。
4.1.2.5称量涂膜试片（准确至0.0001g），算出涂膜的净重。每块试片上涂膜的质量应在0.500~0.800g的范围内，否则重新制作试片。4.2电阻率的测定
4.2.1将试片涂膜的一面向下，横放在水银电极上，使涂膜面与水银接触，在试片上面中央放一枚50g码，用电阻测定器测量电阻，准确到欧姆值读数的整数位。4.2.2将试片向左右各移动2mm，再测两次。每一试片测量三次电阻值，取平均值。5结果计算
5.1显象管石墨乳的电阻率p(α·cm）按下式计算，保留小数点后二位数字。308
式中：R-涂膜电阻,Q;
M-涂膜质量，g.
D—涂膜密度，2.2g/cm；
L-—涂膜长度，cm;
L,-—电极间隔,4. 0Ocm。
GB/T 15064.3-94
取两块试片测定值的算术平均值为试验结果。附加说明：
本标准由国家建材局标准化研究所提出。本标准由山东南墅石墨矿归口。本标准由山东南墅石墨矿和国家建材局威阳非金属矿研究所负责起草。本标准主要起草人刘汇东、在金、张有源、刘幼红。309
