【农业行业标准(NY)】 饲料粉碎机 筛片和锤片质量评价技术规范

ICS 65.040.20
中华人民共和国农业行业标准
NY/T1230—2006
饲料粉碎机
筛片和锤片
质量评价技术规范
Technical specification of quality evaluation for feedgrinder screen and hammer
2006-12-06发布
2007-02-01实施
中华人民共和国农业部

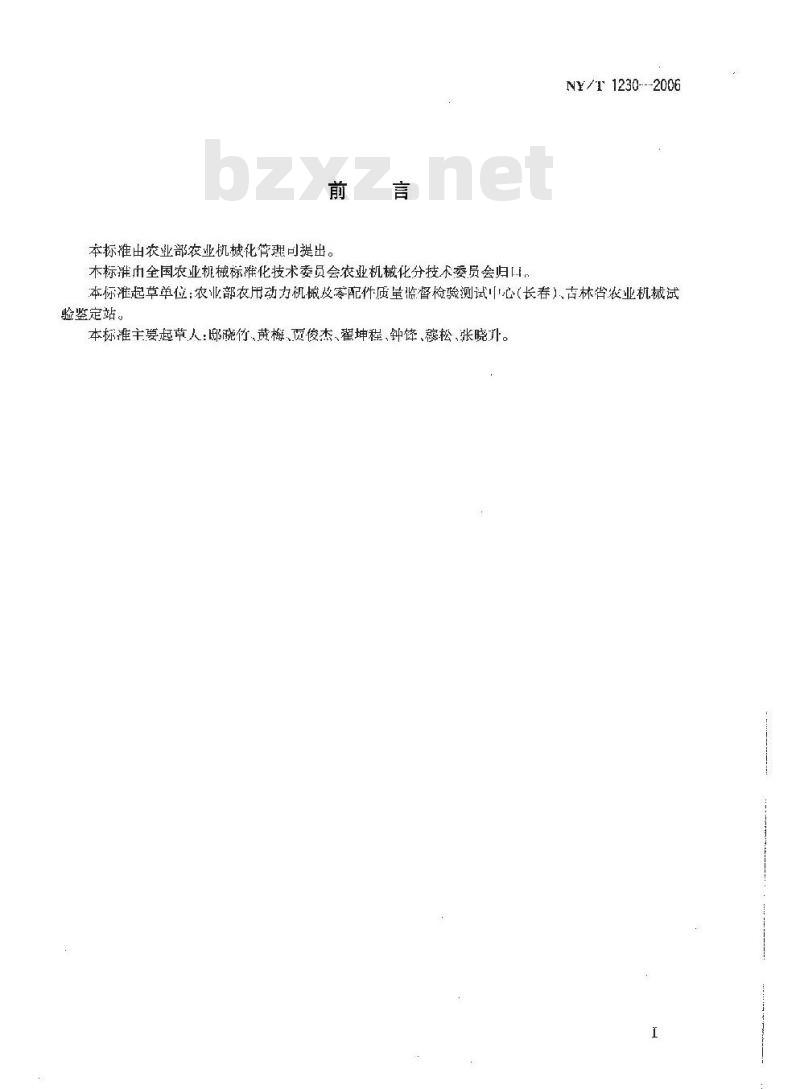

本标推出农业部农业机械化管司提出。本标推内全国农业机械标雅化技术委员会农业机械化分技术委员会归，NY/T1230--2006
本标准起草单位：农业部农用动力机城皮零配件质量监督检验测试心（长春）吉林咨农业机械试验鉴定站
本标准主要起草人：邸晓竹、黄梅、贡俊杰、翟坤程、钟锋、穆松、张晓升。1范围
NY/T1230—2006

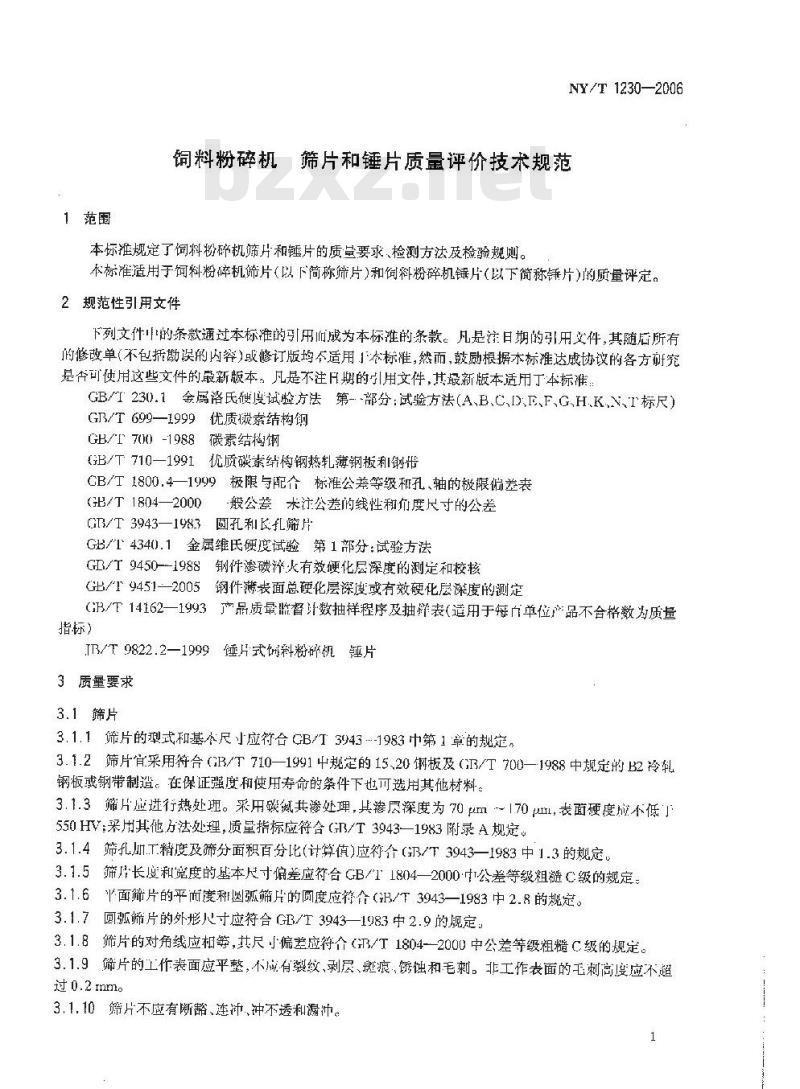

饲料粉碎机筛片和锤片质量评价技术规范本标准规定了伺料粉碎机筛片和锤片的质量要求、检测方法及检验规则。本标准适用于饲料粉碎机筛片（以下简称筛片)和饲料粉碎机锤片（以下简称锤片)的质量评定。2规范性引用文件
下列文件呼的条款通过本标准的引用而成为本标准的条款。凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用1标谁，然而，鼓励根据木标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注H期的引用文件，其最新版本适用丁本标准GB/T230.1金属氏硬度试验方法第-部分：试验方法(A、B、C、D、F、F、G、H、K.N、I标尺）GB/T699—1999优质微素结构钢
GB/T700-1988碳素结梅钢
（B/T710—1991优质碳素结构钢热轧薄钢板利钢带CB/T1800.4—1999极限与配个标准公差等级和孔、轴的极限偏差表GB/T1804—2000
般公差术注公差的线性和们度尺寸的公差GB/T3943—1983圆孔利长孔筛片GB/T4340.1金属维氏硬度试验第1部分：试验方法GB/T9450--1988钢件渗碳泽火有效硬化层深度的测定和校核G止/T9451-2005钢件游表面总硬化层深度或有效硬化层深度的测定GB/T14162一1993产品质最监督计数抽样程序及抽弹表（用于每立单位产品不合格数为质量指标）
TB/T9822.2—1999锤片式料粉碎机锤片3质量要求
3.1筛片
3.1.1筛片的式和基个尺小应衍合CB/T3943-1983中第1章的规定。3.1.2筛片宵采用符合（GB/T710—1991中规定的15.20钢板及（GR/T700—1988中规定的B2冷钢板或钢带制造。在保证强度和使用寿命的条件下也可选用其他材料。3.1.3筛片应进行热处理。采用疑氮共渗处理，其渗尽深度为70um~170l，表面硬度应不低了550HV：采用其他方法处理，质量指标应符合（GB/T3943一1983附录A规定。3.1.4筛孔所.T精度及筛分面积百分比（计算值)应符个（/T3943一1983中1.3的规定3.1.5筛片长度和宽度的基本尺寸偏差应符合GB/11804—2000·寸公差等级粗髓C级的规定。3.1.6平面筛片的平而度利圆弧筛片的圆度应符合（B/T3943—1983中2.8的规定。3.1.7圆孤筛片的外形尺寸应符合GB/T3943—1983中2.9的舰定，3.1.8筛片的对角线应相等，共尺偏差应符个（/T1804-2000中公差等级粗糙C级的规定。3.1.9筛片的工作表面应平整，不应有裂纹、剥尽、斑痕、锈蚀和毛刺。非工作表面的毛刺高度应不超过0.2 mm。
3.1.10筛片不应有断豁、连冲、冲不透和漏冲。1
NY/T1230—2006
3.2锤片
3.2.1锤片型式与基本尺寸应符合JB/T9822.2—1999的规定。3.2.2谨片宜采用（GB/T699：·1999中规定的10.20及65Mm钢制造：在保证强度和使用寿命的条件下也可选用其他材料。
3.2.31020钢锈片应进行渗碳处理，渗碳层深度：锤片厚度5mm时，为0.8mm~1.2mn；锤片厚度3 mm时,为 0.3 rritn-~0.5 mm.3.2.410,20钢锤片表而热处理萍火区硬度为.56IIR(--62HRC,65Mn馅铺片热处理萍火区度为50HRC-57TIRC,非率火区硬度应不超过28HRC：弊火区与非辫火区硬度确定点如图「所示。示例
1—：浮火区硬度确延点
硬度解定点
2—非萍火区硬度破定点

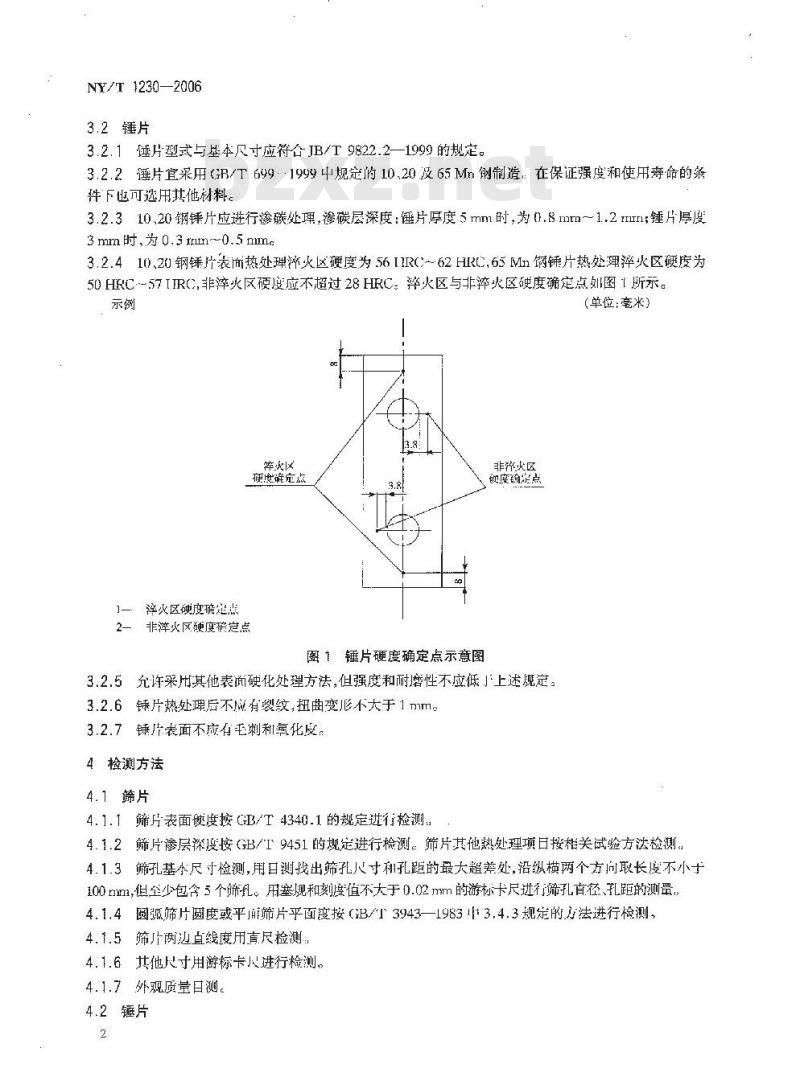

图1锤片硬度确定点示意图
非斑火区
破度价定点
3.2.5允许采用其他表面硬化处理方法,但强度和耐磨性不应低」上述舰定。3.2.6锤片热处后不应有裂纹，扭曲变形不大于1mm。3.2.7锤片表面不应有毛刺利氧化度：4检测方法
4.1筛片
4.1.1筛片表面使度按G/T4340.1的规定进看检测.(单位：毫米)
4.1.2筛片渗层深度按（B/T9451的规定进行检测筛片其他热处理项日按相关试验方法检测4.1.3筛孔基个尺于检测，用日测找出筛孔寸和孔距的最大超差处，沿纵横两个方间取长度不小于100nm,但至少包含5个筛孔。用塞规和刻度值不大于.02mm的游标卡尺进筛孔直径，孔距的测量，4.1.4圆弧筛片圆度或平筛片平面度按（B/T3943—1983中3.4.3规定的万法进行检测，4.1.5筛片两边直线度用直尺捡测：4.1.6共他尺寸用游标卡尺进行检测。4.1.7外观质量测。
4.2锤片
NY/T1230—2006

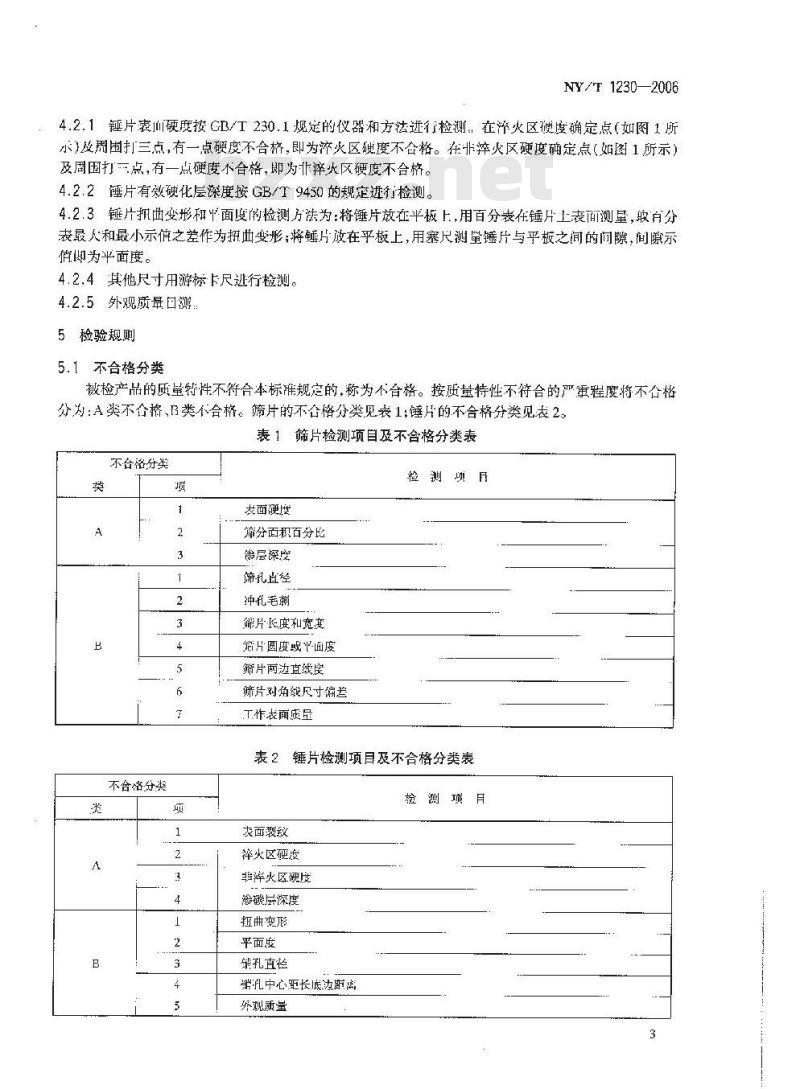

4.2.1链片表血硬度按GB/T230.1规定的仪器和方法进行检测。在泽火区硬度确定点（如图1所小）及周围打三点，有一点硬度不合格，即为济火区硬度不合格。在非率火区硬度确定点（如图1所示）及周围打一点，有一点硬度不合格，即为非火区硬度不合格。4.2.2锤片有效硬化层深度按GB/T9450的规定进行检测。4.2.3链片扭曲变形和面度的检测方法为：将锤片放在平板上，用百分裁在锤片上表两测量，鞍有分表最人和最小示侦之差作为扭曲变形；将锤片放在乎板上，用塞尺测量锤片与乎板之间的问隙，间示俏脚为平面度。
4.2.4其他尺寸用游标卡尺进行检测。4.2.5外观质量日测：
5检验规则
5.1不合格分类
被检产品的质量特性不符合本标准规定的，称为不合格。按质量特性不符合的严重程度将不合格分为：A类不合格、阝类个合格。筛片的不合格分类见表1;锤片的不合格分类见2。表1筛片检测项自及不合格分类表不合格分类
不合格分类
面鞭度
筛分面积古分
渗层深度
蹄孔直径
冲孔毛
筛片长度和宽度
箱片圆度或牛面度
片两边直线度
筛片对角绒尺寸偏差
T作表面质显
检测项民
表2锤片检测项目及不合格分类表检测项目
友面裂纹
萍火区硬度
非萍火区便度
诊嵌层深度
扭曲变形
平面度
销礼直径
常孔中心距长底边距离
外观重量
NY/T1230—2006
5.2监督质量水乎P值免费标准下载网bzxz
篇片、链片产品接不合格分类分别规定Po值，见表3.表4。5.3检验水平
筛片,锤片产品检验水平见表3、表4。5.4抽样方案
筛片、锤片产品采用GB/T 14162一1993规定的一次监督抽样片案，见表3,表4。表中r(不通过判定数)的值接计点法计算。样本应分别在监肾总体中随机抑取5件。5.5判定规则
样本应按衣1、表2的不个格分炎，并按第3、4章的规定迹行检查，样本经全数检否，本中不合格数小于不通过判定数r时，判该类为合格；样本中不合格数大于或等于不通过判定数时，则判该类为不合格；当各类全部判为合格时，判该监督总体为合格：否则，判该监督总体为不合格。裘3筛片抽样判定囊
不合格分类
检验水平
监督质量水平
检验损次数
不通判定数上
不合格分类
验水平
监肾质量水YP
样本n
检验项次数
小遥过判建效：
表4锤片抽样判定表
