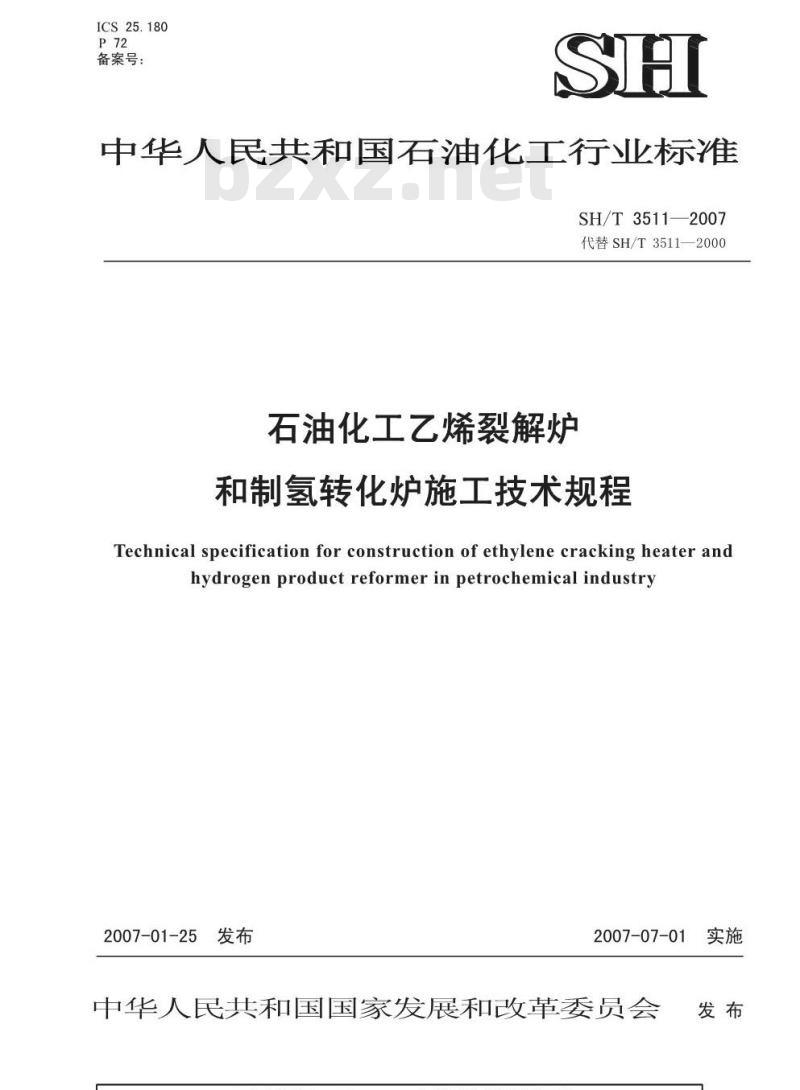

【石油化工行业标准(SH)】 石油化工乙烯裂解炉和制氢转化炉施工技术规程

ICS25.180
备案号：
中华人民共和国石油化工行业标准SH/T3511—2007
代替SH/T3511—2000
石油化工乙烯裂解炉
和制氢转化炉施工技术规程
Technical specification for construction of ethylene cracking heater andhydrogenproductreformer inpetrochemicalindustry2007-01-25发布
2007-07-01
中华人民共和国国家发展和改革委员会实施

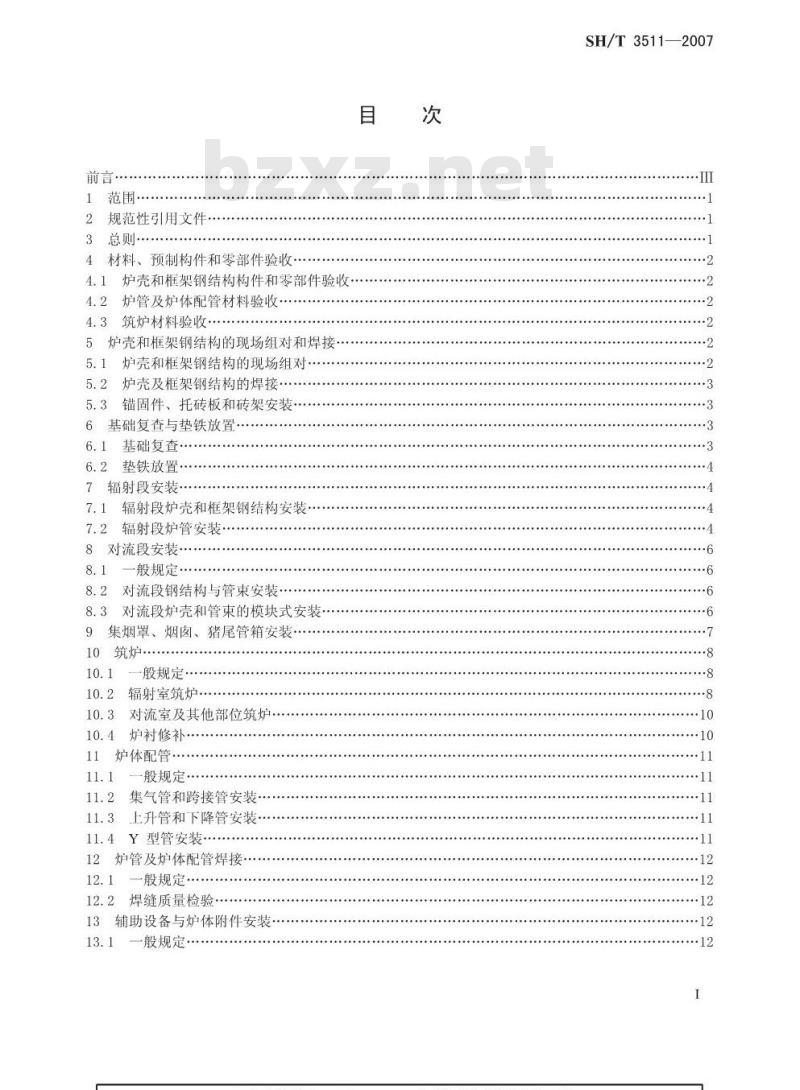

规范性引用文件
材料、预制构件和零部件验收
炉壳和框架钢结构构件和零部件验收4.1
炉管及炉体配管材料验收·
4.3筑炉材料验收.·
5炉壳和框架钢结构的现场组对和焊接·炉壳和框架钢结构的现场组对…5.1
炉壳及框架钢结构的焊接…·
5.3锚固件、托砖板和砖架安装
6基础复查与垫铁放置
6.1基础复查
垫铁放置
7辐射段安装·
7.1辐射段炉壳和框架钢结构安装…·7.2辐射段炉管安装
8对流段安装
8.1一般规定·
8.2对流段钢结构与管束安装·
8.3对流段炉壳和管束的模块式安装集烟罩、烟肉、猪尾管箱安装
筑炉。
般规定
辐射室筑炉
对流室及其他部位筑炉
炉衬修补
炉体配管：
般规定·
集气管和跨接管安装·
上升管和下降管安装
11.4Y型管安装
12炉管及炉体配管焊接
一般规定·
12.2焊缝质量检验
13辅助设备与炉体附件安装
一般规定·
SH/T3511-—2007
SH/T3511—2007

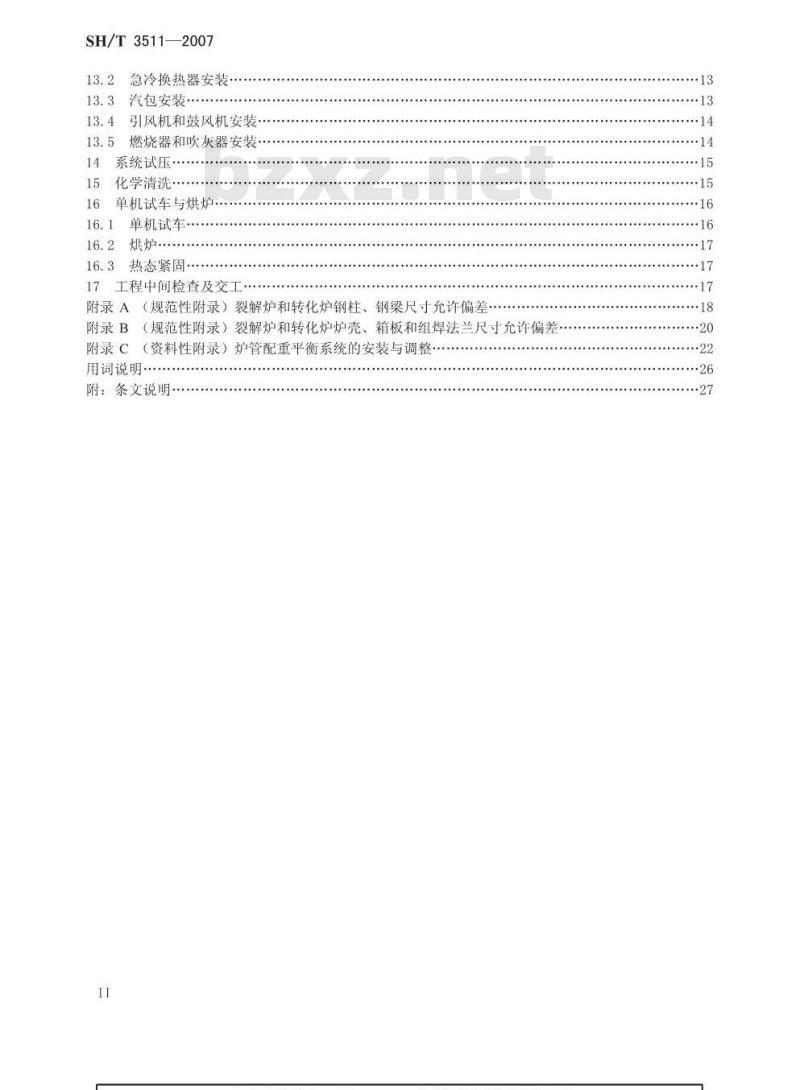

急冷换热器安装
汽包安装·
引风机和鼓风机安装·
燃烧器和吹灰器安装
系统试压·
化学清洗
单机试车与烘炉，
单机试车
16.3热态紧固·
17工程中间检查及交工·
附录A（规范性附录）裂解炉和转化炉钢柱、钢梁尺寸允许偏差（规范性附录）裂解炉和转化炉炉壳、箱板和组焊法兰尺寸允许偏差附录 B
附录C（资料性附录）炉管配重平衡系统的安装与调整用词说明
附：条文说明
SH/T3511—2007

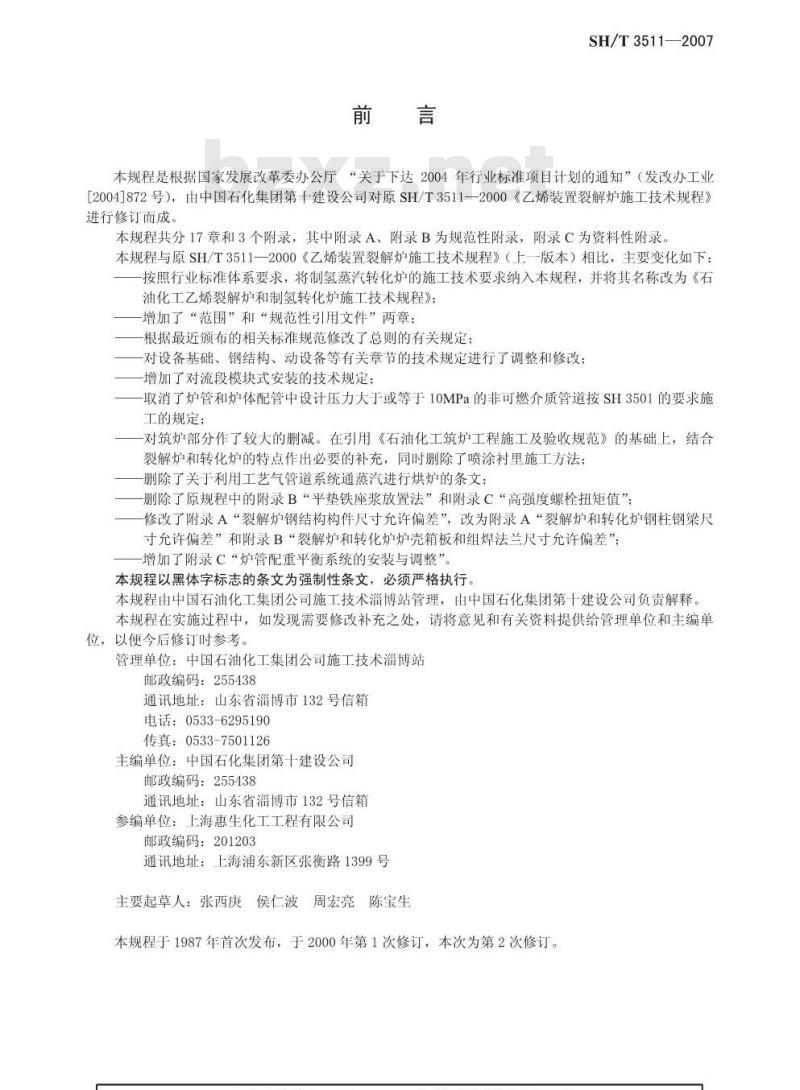

本规程是根据国家发展改革委办公厅“关于下达2004年行业标准项目计划的通知”（发改办工业[2004]872号），由中国石化集团第十建设公司对原SH/T3511一2000《乙烯装置裂解炉施工技术规程》进行修订而成。
本规程共分17章和3个附录，其中附录A、附录B为规范性附录，附录C为资料性附录本规程与原SH/T3511一2000《乙烯装置裂解炉施工技术规程》（上一版本）相比，主要变化如下：按照行业标准体系要求，将制氢蒸汽转化炉的施工技术要求纳入本规程，并将其名称改为《石油化工乙烯裂解炉和制氢转化炉施工技术规程》；增加了“范围”和“规范性引用文件”两章；根据最近颁布的相关标准规范修改了总则的有关规定；对设备基础、钢结构、动设备等有关章节的技术规定进行了调整和修改：-增加了对流段模块式安装的技术规定；-取消了炉管和炉体配管中设计压力大于或等于10MPa的非可燃介质管道按SH3501的要求施工的规定；
对筑炉部分作了较大的删减。在引用《石油化工筑炉工程施工及验收规范》的基础上，结合裂解炉和转化炉的特点作出必要的补充，同时删除了喷涂衬里施工方法；删除了关于利用工艺气管道系统通蒸汽进行烘炉的条文；删除了原规程中的附录B“平垫铁座浆放置法”和附录C“高强度螺栓扭矩值”；修改了附录A“裂解炉钢结构构件尺寸允许偏差”，改为附录A“裂解炉和转化炉钢柱钢梁尺寸允许偏差”和附录B“裂解炉和转化炉炉壳箱板和组焊法兰尺寸允许偏差”；增加了附录C“炉管配重平衡系统的安装与调整”本规程以黑体字标志的条文为强制性条文，必须严格执行。本规程由中国石油化工集团公司施工技术淄博站管理，由中国石化集团第十建设公司负责解释。本规程在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供给管理单位和主编单位，以便今后修订时参考。
管理单位：中国石油化工集团公司施工技术淄博站邮政编码：255438
通讯地址：山东省淄博市132号信箱电话：0533-6295190
传真：0533-7501126
主编单位：中国石化集团第十建设公司邮政编码：255438
通讯地址：山东省淄博市132号信箱参编单位：上海惠生化工工程有限公司邮政编码：201203
通讯地址：上海浦东新区张衡路1399号主要起草人：张西庚侯仁波周宏亮陈宝生本规程于1987年首次发布，于2000年第1次修订，本次为第2次修订。..com1范围
SH/T3511-—2007
石油化工乙烯裂解炉和制氢转化炉施工技术规程本规程规定了石油化工工程乙烯裂解炉和制氢转化炉的施工要求和质量标准。本规程适用于石油化工工程中乙烯装置箱形管式裂解炉（以下简称裂解炉）和制氢装置箱形管式蒸汽转化炉（以下简称转化炉）的施工。其他石油化工装置中的箱形管式炉的施工可参照本规程执行。
2规范性引用文件
下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本规程。JB/T4730.1承压设备无损检测第1部分：通用要求JB/T4730.2承压设备无损检测
第2部分：射线检测
JB/T4730.5承压设备无损检测第5部分：渗透检测SH3010石油化工设备和管道隔热技术规范SH3022
SH3043
石油化工设备和管道涂料防腐蚀技术规范石油化工设备管道钢结构表面色和标志规定SH/T3417
石油化工管式炉高合金炉管焊接工程技术条件SH3137
SH3501
石油化工钢结构防火保护技术规范石油化工有毒、可燃介质管道工程施工及验收规范SH3503
石油化工工程建设交工技术文件规定SH3505
石油化工施工安全技术规程
管式炉安装工程施工及验收规范SH/T3506
石油化工仪表工程施工技术规程SH/T3521
SH3534石油化工筑炉工程施工及验收规范SH/T3538石油化工机器设备安装工程施工及验收通用规范3总则
3.1裂解炉和转化炉的炉壳、框架钢结构和炉管组件宜采取工厂化制造、现场组装的方式组织施工。3.2裂解炉和转化炉的构件预制和现场施工，除应符合本规程的规定外，尚应执行设计文件和SH/T3506的规定。
3.3裂解炉和转化炉的仪表工程施工应执行SH/T3521的有关规定。3.4裂解炉和转化炉的涂料防腐蚀和隔热工程施工应执行SH3022和SH3010的有关规定。其表面色及标志应符合SH3043的规定。
3.5裂解炉和转化炉钢结构的防火保护工程应按SH3137的规定施工。3.6与裂解炉和转化炉工程有关的电气工程的施工，应按现行有关国家标准规范的规定执行。3.7裂解炉和转化炉钢结构施工的安全技术和劳动保护应按SH3505的有关规定热行。3.8裂解炉和转化炉施工，除应编制施工组织设计或综合施工方案外，还应编制主要作业的施工技术措施，并按文件审批管理程序经相关责任人员审批后实施。1
..comSH/T3511—2007
4材料、预制构件和零部件验收
4.1炉壳和框架钢结构构件和零部件验收4.1.1炉壳和框架钢结构构件及零部件，在安装前应根据设计文件、产品装箱单及质量证明文件进行检查，并应符合下列要求：
数量应与装箱单相符；
外观应无损坏，其他缺陷应在本规程规定的尺寸允许偏差范围内；钢结构构件的外形及连接尺寸允许偏差应符合SH/T3506和本规程附录A、附录B的规定；c
焊缝质量应符合SH/T3506的规定，且设计文件规定应进行无损检测的焊缝已检验合格4.1.2构件及零部件的变形超过允许范围时，应在修理合格或更换后使用。立柱、承重梁、炉壳等主要构件或零部件的缺陷处理应有记录。4.2炉管及炉体配管材料验收
4.2.1炉管、炉管配件和炉体配管材料，安装前应根据设计文件及装箱单进行现场开箱检验，并符合下列要求：
a）炉管、炉管配件、管材及其他管道组成件、支承悬吊系统组成件、管道支、吊架的制造厂出厂质量证明文件中的规格、数量以及炉管、炉管配件、管道组成件的化学成份、力学性能应符合设计文件或相应标准的规定，验收时应核对可追溯性标识；炉管、炉管配件、管道组成件应经外观检查，其外形尺寸（其中包括预制件尺寸）应符合设计b)
文件的规定，且应无变形、锈蚀、损坏以及超过标准规定的缺陷；弹簧支、吊架的负荷能力及恒力弹簧支吊架的恒力度应符合设计文件的规定；c
用于可燃介质的管道组成件，应按SH3501的规定进行检验；预制成形的弯管应进行壁厚测量，且最小壁厚不得小于公称壁厚的90%。采购单位应负责对已组焊成型的辐射段炉管组件的焊接接头进行渗透检测和射线检测复查，复4.2.2
查应在焊缝外观检查合格后进行，复查数量为每台炉炉管组件焊接接头的5%，检测方法和评定标准应符合JB/T4730.1、JB/T4730.2和JB/T4730.5的规定。4.2.3炉管焊缝抽查复检中发现有不合格焊缝时，应扩大检验范围，具体检验数量由建设/监理单位会同有关部门共同决定。
4.2.4抽查发现不合格的焊缝应返修，返修焊接施工应符合本规程中关于炉管焊接的规定，若焊缝及管材表面缺陷经打磨、检查合格，且壁厚不小于设计最小壁厚时，可不进行补焊。4.2.5合金钢材料和部件应逐件进行合金元素复验并作出标记，但高合金炉管和配件不得用钢印或含铅、锌、锡、硫、氯等有害物质的记号笔作标识。4.3筑炉材料验收
4.3.1耐火材料应按设计文件规定的规格、牌号及材料标准进行验收，且应在规定的有效期内。4.3.2耐火材料锚固件、砖架、托砖板和其他零部件的型式、规格和材质应符合设计文件的规定。5炉壳和框架钢结构的现场组对和焊接5.1炉壳和框架钢结构的现场组对5.1.1工厂化制造的炉壳和框架钢结构构件宜在地面平台上组对成片状结构或箱形结构后进行组合吊装5.1.2炉壳及框架钢结构的组对平台应稳固、平整。组对时，应采用放样、定位等措施进行尺寸控制，并应考虑焊接收缩量。焊接顺序和焊接方法应正确。5.1.3组合构件翻身和吊装时，应考虑构件的刚性，必要时应进行加固。5.1.4炉墙板及框架钢结构的组对应符合SH/T3506的规定。5.2炉壳及框架钢结构的焊接
..com5.2.1炉壳及框架钢结构的焊接应符合SH/T3506的规定。SH/T3511-—2007
5.2.2要求无损检测的焊缝，当被其他构（部）件覆盖或受邻近构（部）件安装影响而不能进行检测时，应在焊缝无损检测合格后进行覆盖或安装邻近构（部）件。5.3锚固件、托砖板和砖架安装
5.3.1锚固件、托砖板和砖架安装除符合SH/T3506的规定外，尚应符合下列要求：a)
锚固件的排列应符合设计文件规定，相邻两锚固件的中心距充许偏差应为土2mm，任意两个锥固件间距的允许偏差应为土3mm：托砖板的间距应符合设计文件规定：托砖板之间及与炉底板之间的间距允许偏差应为土2mm，b)
同一标高相邻托砖板之间的高差允许偏差应为土2mm；c
托砖板应水平安装，沿与炉墙垂直方向的水平度允许偏差应为2mm，且只允许外端向上倾斜，沿炉墙长度方向水平度允许偏差应为长度的0.2%，且不应大于3mm：托砖板上表面的平直度用2m直尺检查，其间隙不得大于3mm；托砖板宽度允许偏差应为.1.5mm，外口直线度用2m直尺检查，其间隙不得大于3mm，全长e
上的总偏差不得大于10mm
合金钢错固件应进行光谱分析抽查，抽查数量为1%，且不应少于5件。6基础复查与垫铁放置
基础复查
炉壳和框架钢结构安装前，应对基础进行下列检查：基础外形尺寸、标高、表面平整度、纵横轴线间距及地脚螺栓位置等应符合设计文件要求；其位置允许偏差应符合表1的规定；b)
相邻两台炉基础纵向和横向轴线间距偏差不应大于6mm；基础混凝土的强度应达到设计文件的规定；基础表面不得有蜂窝、空洞、露筋、疏松等缺陷螺栓、螺帽不得有损坏、锈蚀现象。表1基础及地脚螺栓位置允许偏差检查项目
地脚螺栓顶部标高
相邻两地脚螺栓间距
地脚螺栓中心对基础轴线距离
地脚螺栓垂直度
相邻基础轴线间距
基础轴线总间距
基础两对角线差
基础顶面标高（不包括二次灌浆层）基础复查合格后，应办理交接手续。6.1.2
6.2垫铁放置Www.bzxZ.net
允许偏差值
单位：mm
SH/T3511—2007
6.2.1垫铁的规格、加工精度和每组垫铁的块数应符合SH/T3506的要求。垫铁表面应平整、光滑、无毛刺、无油污。
6.2.2每个基础放置的垫铁数量和布置方式应符合施工方案的规定。7辐射段安装
7.1辐射段炉壳和框架钢结构安装7.1.1组对成片状的钢结构安装时应符合下列要求：吊装就位后应用钢丝绳张紧或临时支撑固定，然后进行初步找正；a
侧墙钢结构安装后方可安装炉底梁、炉底板以及相邻的钢结构框架，并应采用横梁进行连接找正：
炉底经调整后，炉底宽度允许偏差应为*mm；c
侧墙板分片组装时，组合成立柱的两根槽钢连接面的焊接应采用分段退焊法；端墙板安装、调整合格后，应及时按设计文件要求焊接有关部位。组对成箱状的钢结构安装时应符合下列要求：a)
箱形结构的立柱间尺寸应在吊装前进行复查，并与基础或相互连接模块的尺寸相符合：每个箱形模块吊装就位后应及时找正和固定；b)
模块之间的连接面间隙应均匀，其尺寸及偏差应符合设计文件规定；e
模块找正并将全部螺栓拧紧后，应及时按设计文件要求焊接有关部位。7.1.3当设计文件要求炉墙板结合面间采用高温密封胶密封时，密封胶应涂抹均匀，其厚度应符合设计文件规定，且应大于结合面之间的间隙尺寸。当设计文件规定炉墙板结合面间采用焊接密封时，应采用小电流分段焊接法施焊。
7.1.4炉顶板的中心线应与辐射室中心线重合。炉顶板或底板上的管孔中心位置应以辐射段出口管中心为基准找正。炉顶板安装找正后，应进行密封焊接，并用煤油进行渗漏试验。7.1.5需安装吊杆的炉顶板，吊杆安装前，应将炉顶板加强构件按设计文件施工完毕。7.1.6相邻两炉壳侧墙板间的横梁与炉壳立柱的连接焊缝应预留焊接的收缩余量，待炉壳各部尺寸调整合格后施焊。
7.1.7辐射段炉壳安装后的总体尺寸偏差应符合下列要求：炉壳侧墙立柱中心线与基础中心线的偏差应小于3mm；a
炉壳侧墙垂直度偏差应小于墙板全高的1/1000，且不得大于8mm；b)
炉壳空间对角线之差应小于10mm；炉底梁及炉底板水平度偏差不应大于长度的1/1000，且不得大于5mm:炉壳长度允许偏差应为土5mm宽度允许偏差应为土3mm；e
墙板表面平直度用1m直尺检查，其偏差不应大于3mm。f
7.1.8辐射段框架钢结构的安装尺寸偏差应符合SH/T3506的要求。7.1.9辐射段框架找正后应及时安装平台、栏杆、梯子等结构，并完成全部焊接工作，其安装要求应符合SH/T3506的规定。需要预留而临时用定位焊固定的部位，应做出明显的标志。7.1.10辐射室炉顶中心盖板和不锈钢密封盖板应在辐射段炉管安装找正完毕、支承悬吊系统安装初次调整完成后施工。
7.1.11燃烧器、作业门、看火门、防爆门和仪表部件的安装孔的尺寸及位置偏差应符合设计文件及本规程附录B中表B.1的规定。
7.2辐射段炉管安装
7.2.1辐射段炉管的运输和保管应符合下列要求：a）炉管组件、炉管配件和弹簧支、吊架在运输和安装过程中应防止碰伤、损坏和电弧划伤；4
..comSH/T3511—2007
高合金炉管和配件不应与铅、锌、锡等有色金属接触，且不得用镀锌材料捆绑炉管和配件b)
不锈钢不得与碳钢材料接触；
要善保护和保存原有标识：
所有炉管配件和焊接材料应设专门库房保管，并建立保管和发放制度所有紧固件的螺纹部分应涂抹二硫化钼油脂进行保护。7.2.2
辐射段炉管安装前应进行下列检查和准备工作：炉管组件和炉管配件在安装前应按设计文件规定核对材质、型号和规格：a)
炉管安装前应清扫表面并用压缩空气吹扫炉管内部，吹扫干净后应封闭管口；查对每组炉管的顺序编号，序号不清的炉管应按设计文件核实管口方位及物料流向，作出标识；d)
当用氧乙炔火焰切割包装钢带时不得直接触炉管；准备好吊装设施
悬挂支承悬吊系统的横梁，除影响炉管吊装者外，应安装找正完毕。7.2.3车
辐射段炉管吊装应符合下列规定：辐射段炉管的恒力弹簧吊架应按设计文件安装、调整，并使弹簧吊架的锁固销钉固定在水压试a)
验的位置上：
辐射段炉管的组合吊架平衡系统安装调整参见本规程附录C的要求进行，并应符合下列规定：b）
称量每个配重块和配重杆的重量，并用油漆作出标记；1
两个定滑轮应安装在同一直线上，钢丝绳在绳槽内应处于自由状态：3)
当辐射段炉管处于设计位置时，将钢丝绳调整至配重下部托板与定位螺母挡板上表面之间保持约100mm距离：
按计算平衡配重安装配重块，约达到设计文件规定的理论高度的90%，并用定位螺母锁紧：安装配重系统时，辐射段炉管入口的非对称平衡臂的方位应符合设计文件要求，并检查炉5）
管和出、入口集气管的配重机构，保证配重系统能够上下自由移动；6）每次增/减配重应为每个单独配重的1%～2%，配重平衡系统调整完成后，钢索应处于张紧状态，平衡块应锁住，所有并联的配重平衡系统均处于正常状态。7.2.4裂解炉辐射段炉管应达到无应力安装，并符合下述要求：在炉膛水平面和急冷换热器入口锥体中心线上设置水平和垂直基准点，按设计文件要求安装辐a)
射段炉管的底部导向结构，并保证辐射段炉管的自由上、下移动；b)
炉管吊装进辐射室炉膛后，在最终就位前应用临时支架支撑，并应确保辐射段炉管不与其他金属接触：
炉管就位时，支撑悬吊系统的弹簧吊架或配重平衡系统应进行初调。调整时应拆除所有临时支c
架，但弹簧吊架的销钉或卡板不得拆除：炉管的支撑悬吊系统初次调整合格后，应及时进行辐射段炉管与炉外管线和设备的焊接以及相d)
关支撑的固定：
检查和记录炉管的安装位置，炉管在辐射室内的位置、垂直度及中心偏差应符合设计文件的规e)
调整弹簧吊架时，各弹簧吊架的受力应均衡：g
裂解炉辐射段炉管安装后应进行下列检查和确认：1）炉管上临时加固的夹具已拆除，炉管应垂直，并处手冷态位置和自由悬挂状态：2）炉管下部导向系统以及炉管出口与急冷换热器入口的相对位置应符合设计文件规定：3）炉管外壁已清理干净，无任何残留物。7.2.5转化炉辐射段炉管安装应符合下列要求：a）炉管吊装进辐射室后应用临时支架支撑：5
SH/T3511—2007
辐射段炉管与支承悬吊系统连接后，应调整炉管的安装位置，调整时，所有临时支架均应拆除；b）
炉管调整后，各弹簧吊架的受力应均衡，弹簧吊架的销钉或卡板不得拆除；c
炉管应垂直并处于冷态位置，其垂直度及其与炉顶板或炉底板的间隙应符合设计文件要求；炉管外壁在安装后应清理干净，无任何残留物：e)
f）炉管内的催化剂支架等部件应在系统吹扫合格后安装。8对流段安装
8.1—般规定
8.1.1对流段钢结构和对流段管束安装时，应根据结构特点合理安排施工工序。8.1.2对流段位于辐射段一侧，且直接安装在基础上时，对流段炉壳和框架钢结构的施工技术要求应符合本规程7.1条的规定。
8.1.3对流段位手辐射段（过渡段）上部时，对流段炉壳和框架钢结构安装前应测量辐射段（过渡段顶部与对流段连接平面的标高、水平度和平面尺寸。对流段立柱与辐射段连接处应在找正后进行焊接。钢结构各节点焊接后，拆除吊装临时加固件。8.1.4弯头箱盖板应进行预组装并符合装配要求。对流段钢结构安装后的尺寸偏差应符合SH/T3506的规定。
8.2对流段钢结构和管束安装
8.2.1对流段炉壳、框架钢结构和管束分别进行安装时，应先安装对流段炉壳，再安装对流段框架钢结构和管束。
8.2.2对流段炉壳和框架钢结构采取片状或箱形结构方式安装时，应根据吊装能力进行分段预制。垂直排列的对流段，每段侧墙板安装后，应在对流段管束就位和墙板衬里完毕后，再安装上一段侧墙板。8.2.3炉墙板安装前应复查几何尺寸及变形情况，并记录。8.2.4分段吊装后，对流室两排立柱之间的横梁用螺栓临时固定并找正。安装对流段管束及集烟罩时先拆除横梁，待对流段管束安装后再重新安装，并用螺栓连接和焊接。8.2.5侧墙板上的管板支架安装应符合设计文件要求。8.2.6有吹灰器的对流室墙板，吹灰器孔应在墙板预制和衬里施工时预留，并控制吹灰器前、后支撑孔的同心度，使其符合设计文件要求。8.2.7对流室构件之间采用高温密封胶和陶纤毯密封时，其厚度及陶纤毯措数应符合设计文件要求，陶纤毯对接缝处应采用迷宫式连接。8.2.8管束吊装前按照设计文件要求调整管板位置，核对管板和隔板的托架间距及水平度并符合设计文件的要求，然后进行临时固定。8.2.9管束吊装前应进行下列检查：管束之间的尺寸符合设计文件的要求；a
焊缝、管外壁及管口无缺陷和损伤。b)
按顺序安装对流管束，并核对管束方位。8.2.11
对流段管束应使用专用工具（平衡梁）进行吊装，就位后应检查管板位置和进出口管的管口方位。
8.2.12以端部管板为基准调整炉管与管板的相对位置，使之符合设计文件要求。然后拧紧管板与支架上的连接螺栓。
8.3对流段炉壳和管束的模块式安装8.3.1对流段墙板、耐火衬里和对流段管束组件在地面分段预装成模块时，施工程序和要求应符合下列规定：
a）墙板应在衬里前进行加固，然后进行锚固件焊接、管板托架和滑动支架安装和耐火衬里施工；6
