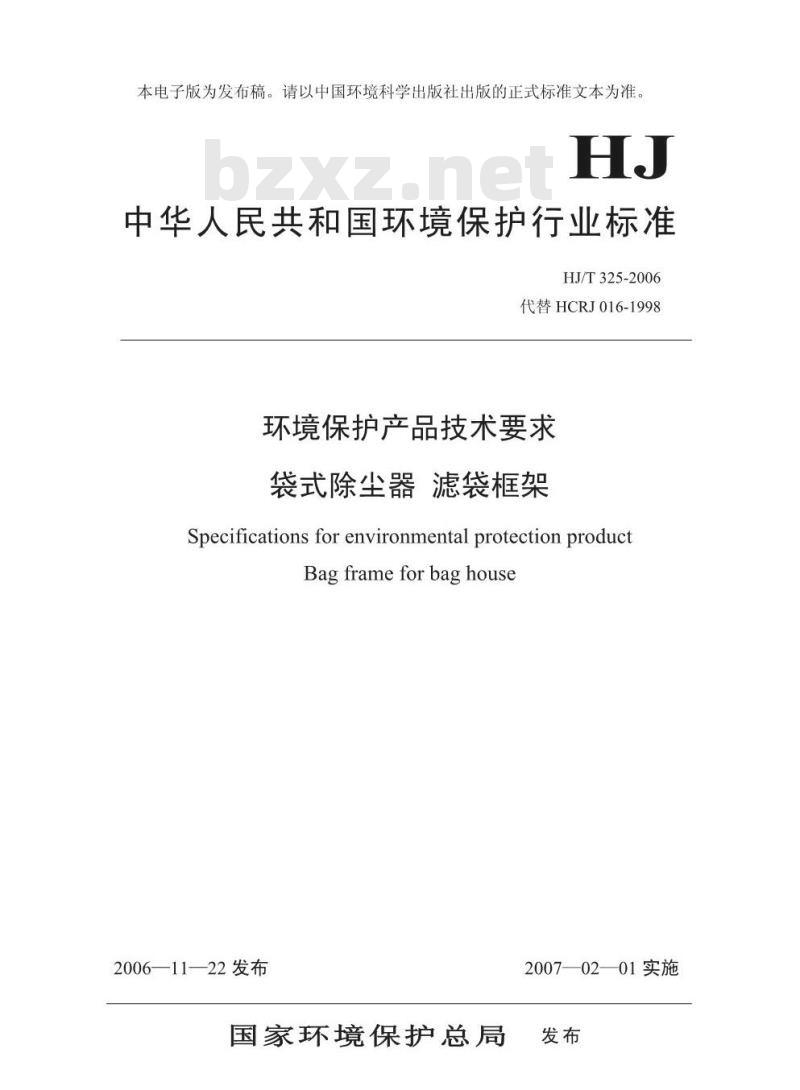

【环境保护行业标准(HJ)】 环境保护产品技术要求 袋式除尘器滤袋框架

本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准，HJ
中华人民共和国环境保护行业标准HJ/T325-2006
代替HCRJ016-1998
环境保护产品技术要求
袋式除尘器滤袋框架
Specifications for environmental protection productBagframeforbaghouse
2006—11—22发布Www.bzxZ.net
国家环境保护总局
2007—02—01实施

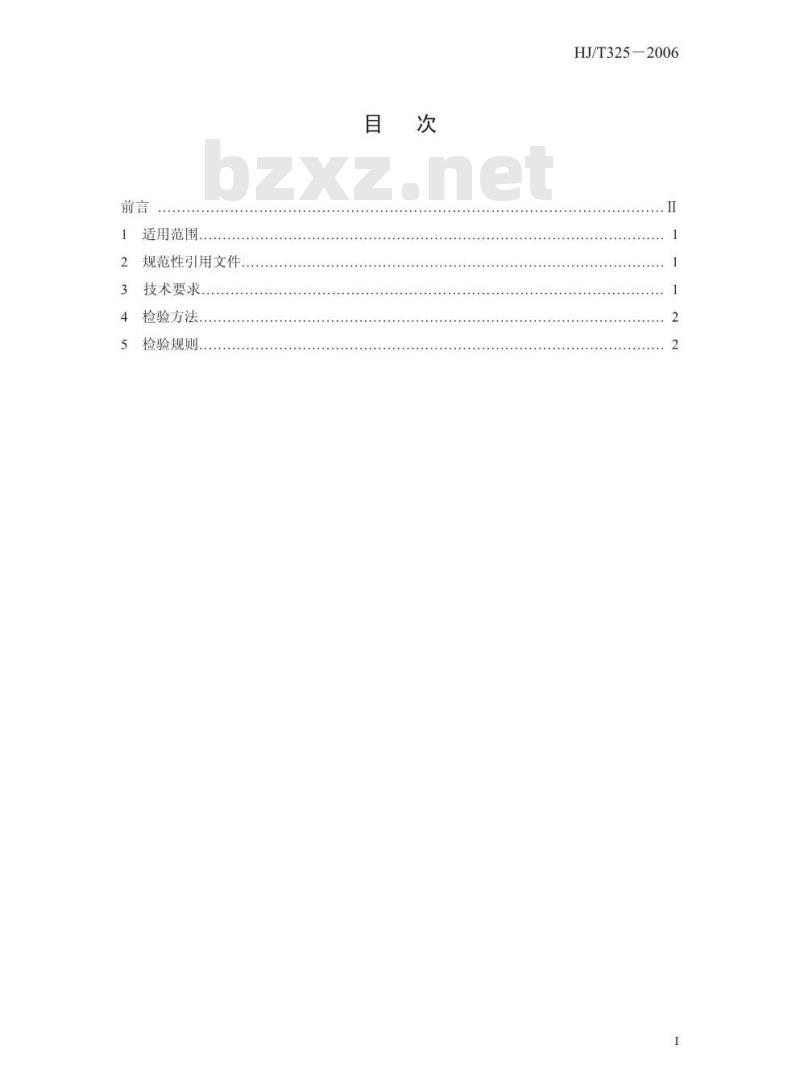

适用范围，
规范性引用文件
技术要求.
检验方法。
检验规则.
HJ/T325—2006
HJ/T325—2006

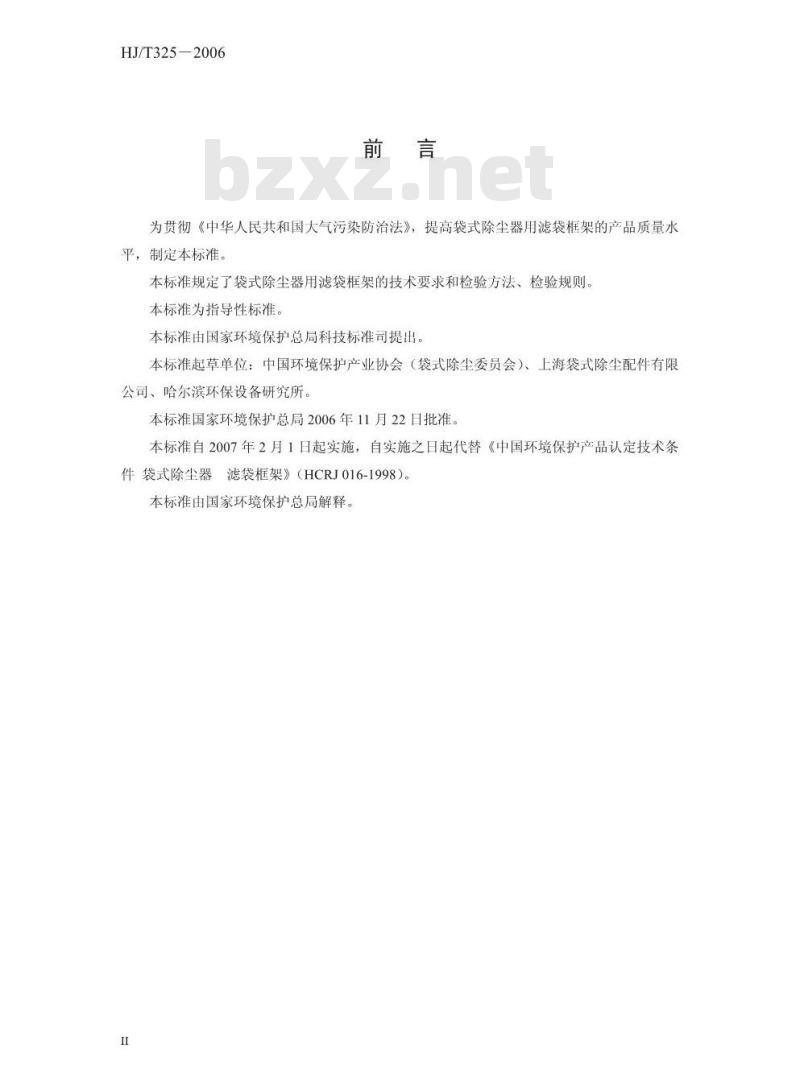

为贯彻《中华人民共和国大气污染防治法》，提高袋式除尘器用滤袋框架的产品质量水平，制定本标准。
本标准规定了袋式除尘器用滤袋框架的技术要求和检验方法、检验规则。本标准为指导性标准。
本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（袋式除尘委员会）、上海袋式除尘配件有限公司、哈尔滨环保设备研究所。本标准国家环境保护总局2006年11月22日批准。本标准自2007年2月1日起实施，自实施之日起代替《中国环境保护产品认定技术条件袋式除尘器
滤袋框架》（HCRJ016-1998）。本标准由国家环境保护总局解释。I

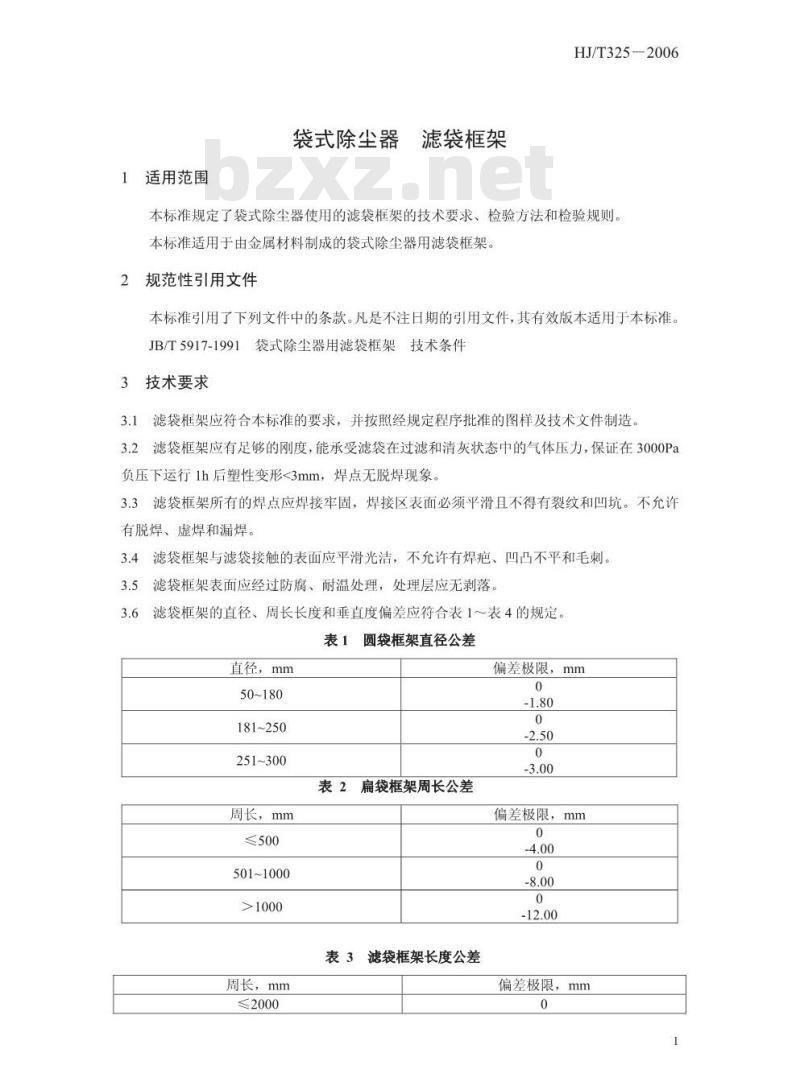

1适用范围
袋式除尘器
滤袋框架
HJ/T325-2006
本标准规定了袋式除尘器使用的滤袋框架的技术要求、检验方法和检验规则。本标准适用于由金属材料制成的袋式除尘器用滤袋框架。规范性引用文件
本标准引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。JB/T5917-1991袋式除尘器用滤袋框架技术条件3技术要求
3.1滤袋框架应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造，3.2滤袋框架应有足够的刚度，能承受滤袋在过滤和清灰状态中的气体压力，保证在3000Pa负压下运行1h后塑性变形<3mm，焊点无脱焊现象。3.3滤袋框架所有的焊点应焊接牢固，焊接区表面必须平滑且不得有裂纹和凹坑。不允许有脱焊、虚焊和漏焊。
3.4滤袋框架与滤袋接触的表面应平滑光洁，不允许有焊疤、凹凸不平和毛刺。3.5滤袋框架表面应经过防腐、耐温处理，处理层应无剥落。3.6滤袋框架的直径、周长长度和垂直度偏差应符合表1～表4的规定。表1圆袋框架直径公差
直径，mm
50~180
181~250
251~300
周长，mm
≤500
501~1000
周长，mm
表2扁袋框架周长公差
表3滤袋框架长度公差
偏差极限，mm
偏差极限，mm
偏差极限，mm
HJ/T325-2006
2001~3000
3001~4000
长度，mm
≤1000
1001~2000
2001~3000
3001~4000
检验方法
表4滤袋框架垂直度公差
偏差极限，mm
滤袋框架表面光洁的检验方法按JB/T5917-1991中5.1.2.1的规定执行使用游标卡尺和钢卷尺测量直径、长度和周长。4.2
4.3将滤袋框架口一端放在水平的平板上，用吊线锤测量其垂直度4.4滤袋框架刚度检验
将被检验滤袋框架套入整只针刺毡滤袋后，再套上同样大小的厚塑料袋或橡胶袋，框架口密封后加上3000Pa负压，历时1h，检查滤袋框架有无脱焊和塑性变形。4.5
滤袋框架表面处理情况采用目测检验。5
检验规则
检验分类
滤袋框架的检验分为出厂检验与型式检验两类。5.2抽样方法
从成品中随机抽样5%，且不少于三只。5.3出厂检验
出厂检验按JB/T5917-1991第5章的规定进行。5.4型式检验
有下列情况之一时，应进行型式检验：a）新产品试制定型；
b）新产品投产后，在结构、材料、工艺上有较大改进，可能影响到产品性能；c）正常生产三年；
d)）停产两年：
e）国家质量监督部门提出检验要求。5.4.1检验项目
a）尺寸偏差；
b）焊接质量：
c）表面处理情况；
d）框架刚度。
5.4.2判定规则
HJ/T325-2006
型式检验结果应符合第3章的规定，对不合格项目加倍抽样复检，如仍不合格，则判定为不合格产品。
