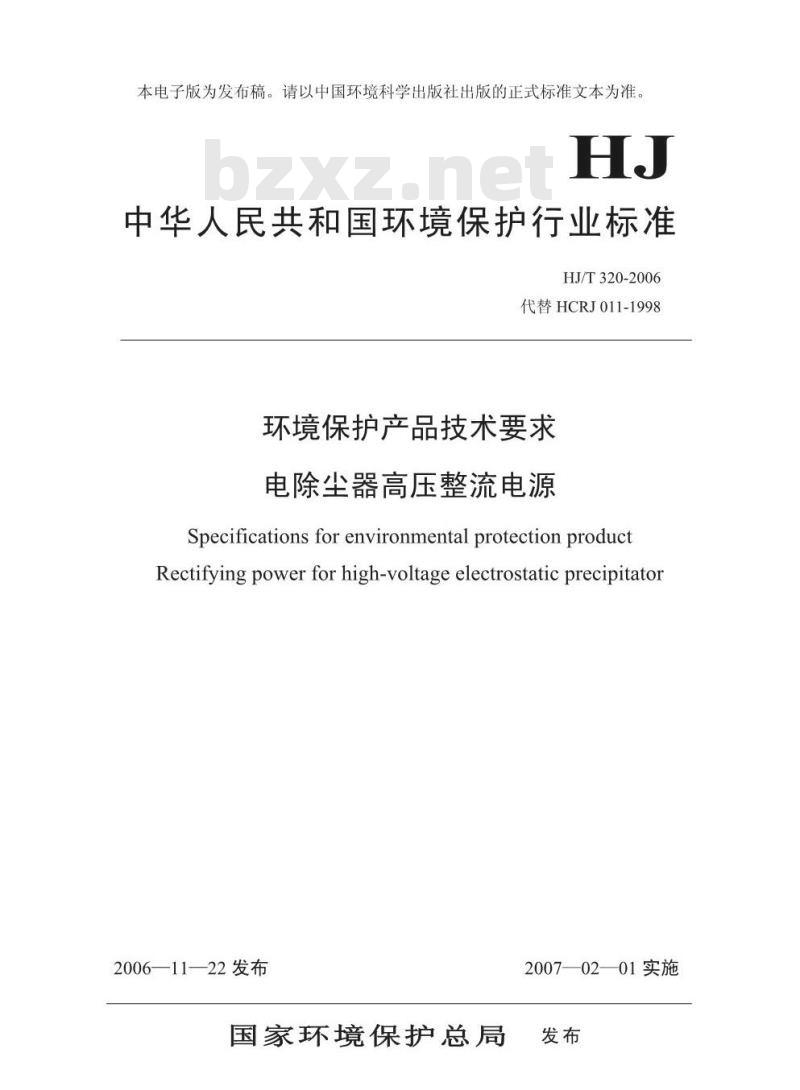

【环境保护行业标准(HJ)】 环境保护产品技术要求 电除尘器高压整流电源

本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准，HJ
中华人民共和国环境保护行业标准HJ/T320-2006
代替HCRJ011-1998
环境保护产品技术要求
电除尘器高压整流电源
Specificationsforenvironmental protectionproductRectifying power for high-voltage electrostatic precipitator2006—11—22发布
国家环境保护总局
2007—02—01实施

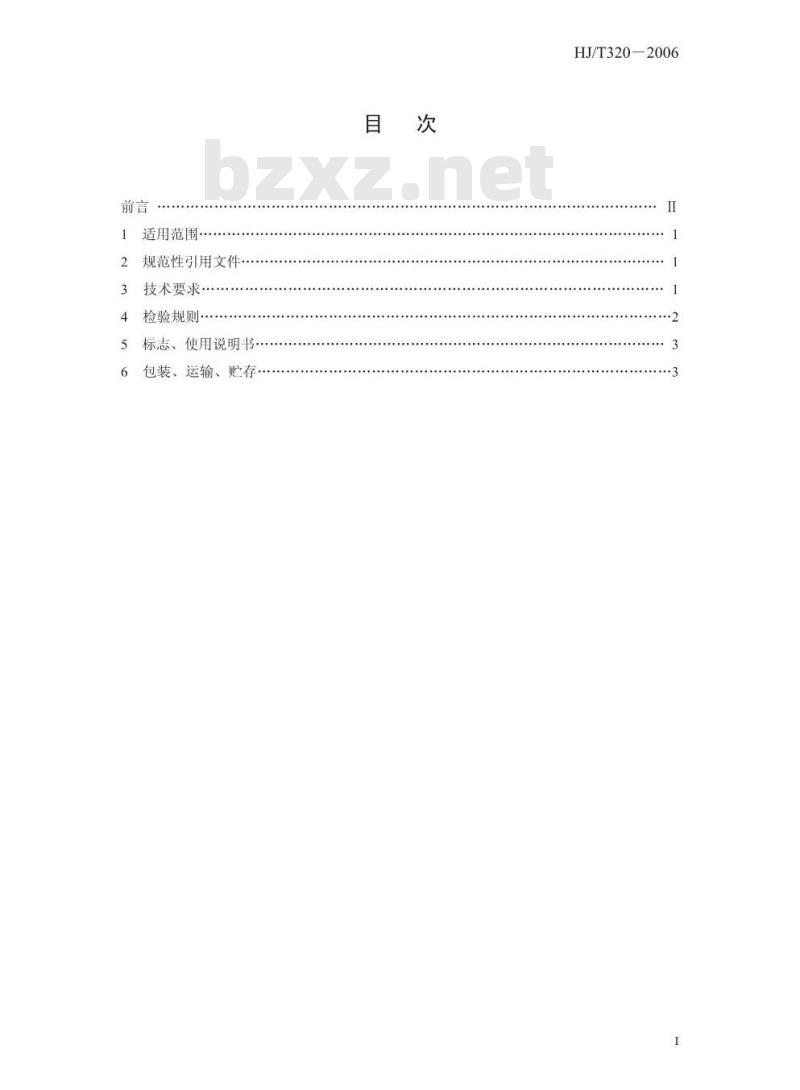

适用范围·
规范性引用文件·
技术要求
检验规则·
标志、使用说明书
包装、运输、贮存.
HJ/T320—2006
HJ/T320—2006

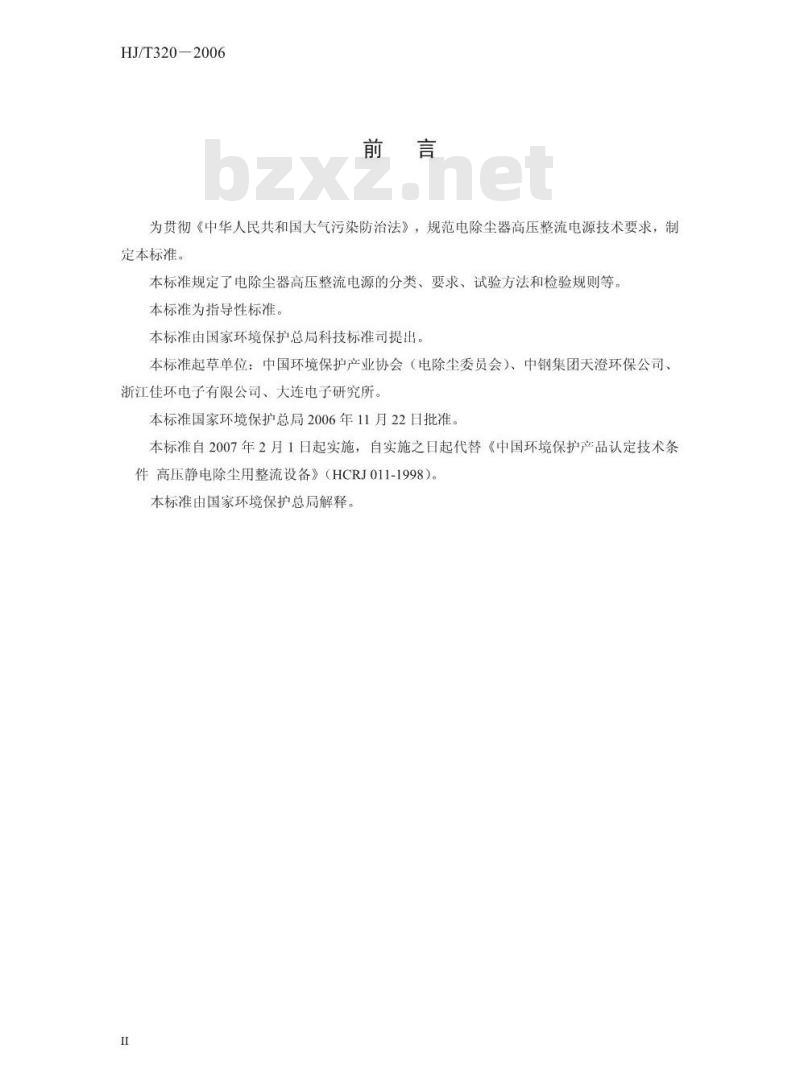

为贯彻《中华人民共和国大气污染防治法》，规范电除尘器高压整流电源技术要求，制定本标准。
本标准规定了电除尘器高压整流电源的分类、要求、试验方法和检验规则等本标准为指导性标准。
本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（电除尘委员会）、中钢集团天澄环保公司、浙江佳环电子有限公司、大连电子研究所。本标准国家环境保护总局2006年11月22日批准。本标准自2007年2月1日起实施，自实施之日起代替《中国环境保护产品认定技术条件高压静电除尘用整流设备》（HCRJ011-1998）。本标准由国家环境保护总局解释。I

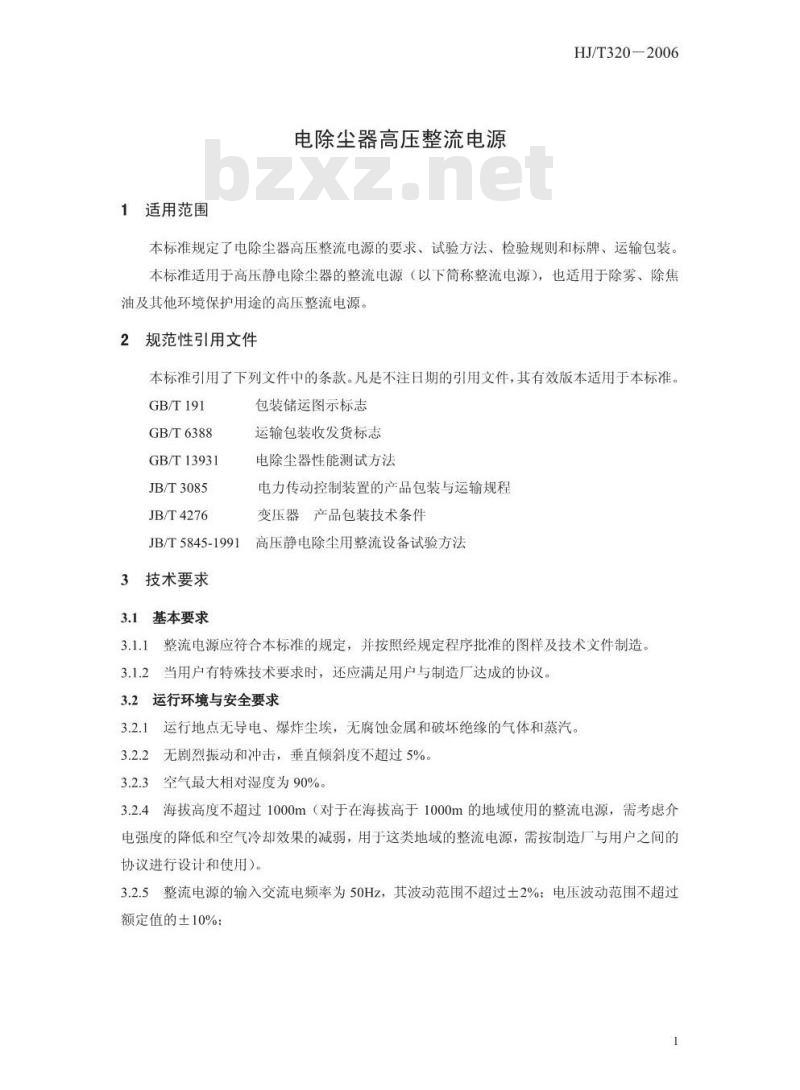

1适用范围
电除尘器高压整流电源Www.bzxZ.net
HJ/T320—2006
本标准规定了电除尘器高压整流电源的要求、试验方法、检验规则和标牌、运输包装。本标准适用于高压静电除尘器的整流电源（以下简称整流电源），也适用于除雾、除焦油及其他环境保护用途的高压整流电源2规范性引用文件
本标准引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准GB/T191
GB/T6388
GB/T13931
JB/T3085
JB/T4276
包装储运图示标志
运输包装收发货标志
电除尘器性能测试方法
电力传动控制装置的产品包装与运输规程变压器产品包装技术条件
JB/T5845-1991
高压静电除尘用整流设备试验方法3技术要求
3.1基本要求
3.1.1整流电源应符合本标准的规定，并按照经规定程序批准的图样及技术文件制造3.1.2当用户有特殊技术要求时，还应满足用户与制造厂达成的协议。3.2运行环境与安全要求
3.2.1运行地点无导电、爆炸尘埃，无腐蚀金属和破坏绝缘的气体和蒸汽。3.2.2无剧烈振动和冲击，垂直倾斜度不超过5%，3.2.3空气最大相对湿度为90%。3.2.4海拔高度不超过1000m（对于在海拔高于1000m的地域使用的整流电源，需考虑介电强度的降低和空气冷却效果的减弱，用于这类地域的整流电源，需按制造厂与用户之间的协议进行设计和使用）。
3.2.5整流电源的输入交流电频率为50Hz，其波动范围不超过土2%；电压波动范围不超过额定值的土10%
HJ/T320—2006
整流电源的技术性能见表1。
表1整流电源的技术性能和检验方法项目
设备效率
设备功率因素
绝缘强度试验：
变压器耐压试验
变压器油的耐压试验
变压器低压绕组、电抗器绕组
对箱壳的耐压试验
控制柜中工作电压大于90V的元
器件对柜壳接地端的耐压试验
控制柜中工作电压小于90V的元
器件对柜壳接地端的耐压试验
空载试验
负载试验：
模拟电场负载
电阻性负载
触发装置性能试验
闪络试验
温升试验：
变压器、电抗器绕组极限温升
高压整流回路上层油面的最高
冲击短路及保护试验：
负载冲击试验
整流变压器一次侧分，合闸试
（予开路冲击试验）
予短路冲击试验
短路及短路冲击试验
开路冲击及过电压试验
整流电源的接地电阻
≥80%1
额定电压1.5倍，历时1min
≥40kV/mm
工频2000V，历时1mm，无绝缘击穿、闪络、异常响声
工频2000V，历时1mm，无绝缘击穿、闪络、异常响声
工频1000V，历时1mm，无绝缘击穿闪络、异常响声
额定电压1.5倍，历时1mm无异常响声设备尽可能在直流输出额定电流，直流输出额定电压状态下运行
设备在直流输出额定电流和≥80%直流输出额定电压状态下运行
上述试验稳定运行1h，应无异常现象电流波形光滑对称
闪络频率≥150次/min,持续15min≤65K2
在额定负载下分、合闸各50次
给定值在零位时20次，给定值在额定输出状态时50次
给定值在零位时10次，给定值在额定输出状态时50次
隔离开关按负载、短路的程序20次隔离开关按负载、短路的程序20次<22
注：1当用电阻性负载进行试验时，可用效率与功率因素的乘积不小于0.64来考核。2高压整流变压器和高压硅整流元件组成一体时，其极限温升应以高压整流回路为准。2
试验方法
JB5845-1991
JB5845-1991
JB5845-1991
JB5845-1991
JB5845-1991
JB5845-1991
JB5845-1991
JB5845-1991
JB5845-1991
GB/T13931
4检验规则
4.1检验分类
整流电源的检验分为出厂检验和型式检验。4.2出厂检验
产品出厂须逐台进行检验。出厂检验合格后，应有合格证明书。4.3型式检验
有下列情况之一时，应进行型式检验：a）当产品的设计、工艺或所用材料的改变会影响产品性能时；b）批量生产的产品，正常生产三年；c）停产一年以上恢复生产时：
d）出厂检验结果与上次型式试验有较大差异时：e）国家质量监督部门提出型式检验要求时。4.4抽样方法及判定规则
HJ/T320—2006
型式检验采用随机抽样，在满足检测项目的条件下，抽样数不少于两台，检验时有一项不合格，应加倍抽样检验，如仍有不合格项，则判为不合格。4.5检验项目、试验方法及结果
检验项目、试验方法和检验结果应符合表1的规定。5标志、使用说明书
5.1包装标志
包装箱外应有发货标志和储运标志，并应符合GB/T191和GB/T6388的规定。使用说明书
使用说明书应包含以下内容：
a）产品型号、名称；
b）产品标准编号：
c）产品技术性能和技术参数；
d）主要结构及主要设备；
e）安装使用方法及注意事项；
f）维修及故障排除。
包装、运输、贮存
6.1产品包装
产品包装应符合JB/T3085和JB/T4276的规定，6.2产品运输、贮存
HJ/T320—2006
运输过程中，不应有剧烈震动、撞击和倒置。产品不得曝晒、雨淋。运输和贮存中的温度可在-25℃～55℃。
