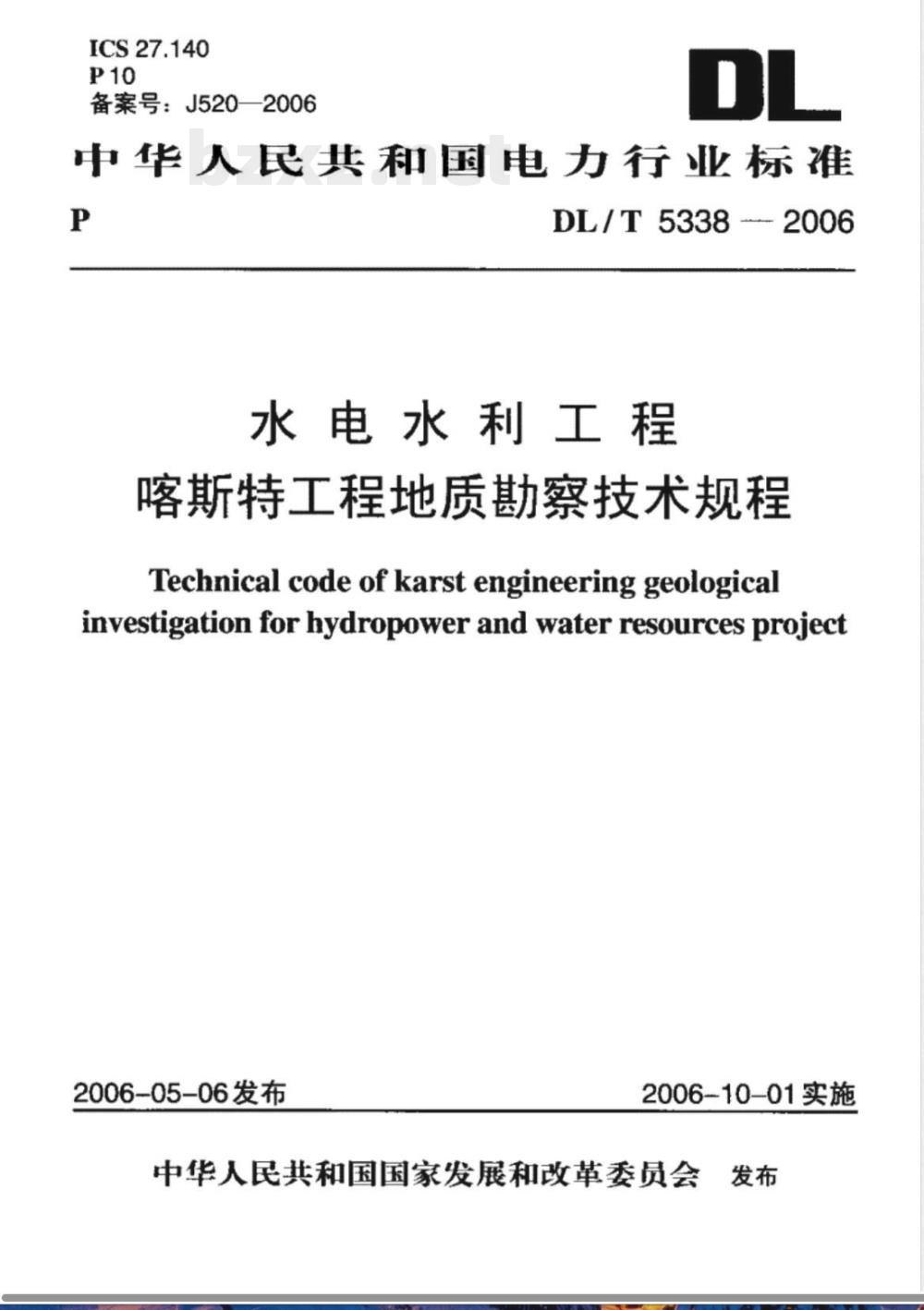

【电力行业标准(DL)】 水电水利工程喀斯特工程地质勘察技术规程

ICS27.140
备案号：J520—2006
中华人民共和国电力行业标准
DL/T53382006
水电水利工程電
喀斯特工程地质勘察技术规程
Technical code of karst engineering geologicainvestigation for hydropower and water resources project2006-05-06发布
2006-10-01实施
中华人民共和国国家发展和改革委员会发布
1范围：
规范性引用文件
3术语和定义
基本规定：bZxz.net
5-水库喀斯特工程地质勘察
坝址喀斯特工程地质勘察
7地下洞室喀斯特工程地质勘察

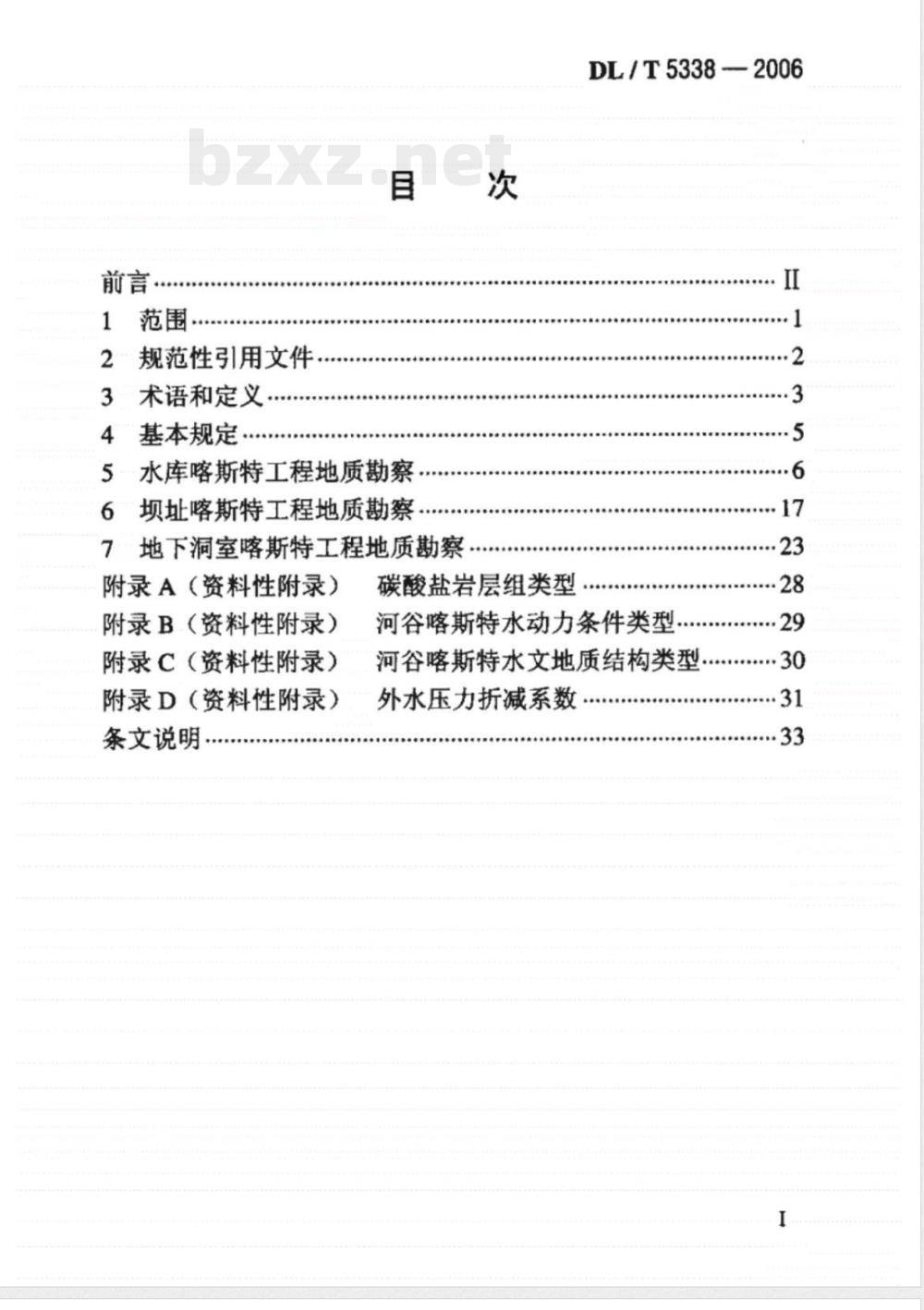

附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
条文说明，
碳酸盐岩层组类型
DL/T5338-2006
河谷喀斯特水动力条件类型
河谷喀斯特水文地质结构类型30外水压力折减系数
DL/T5338--2006

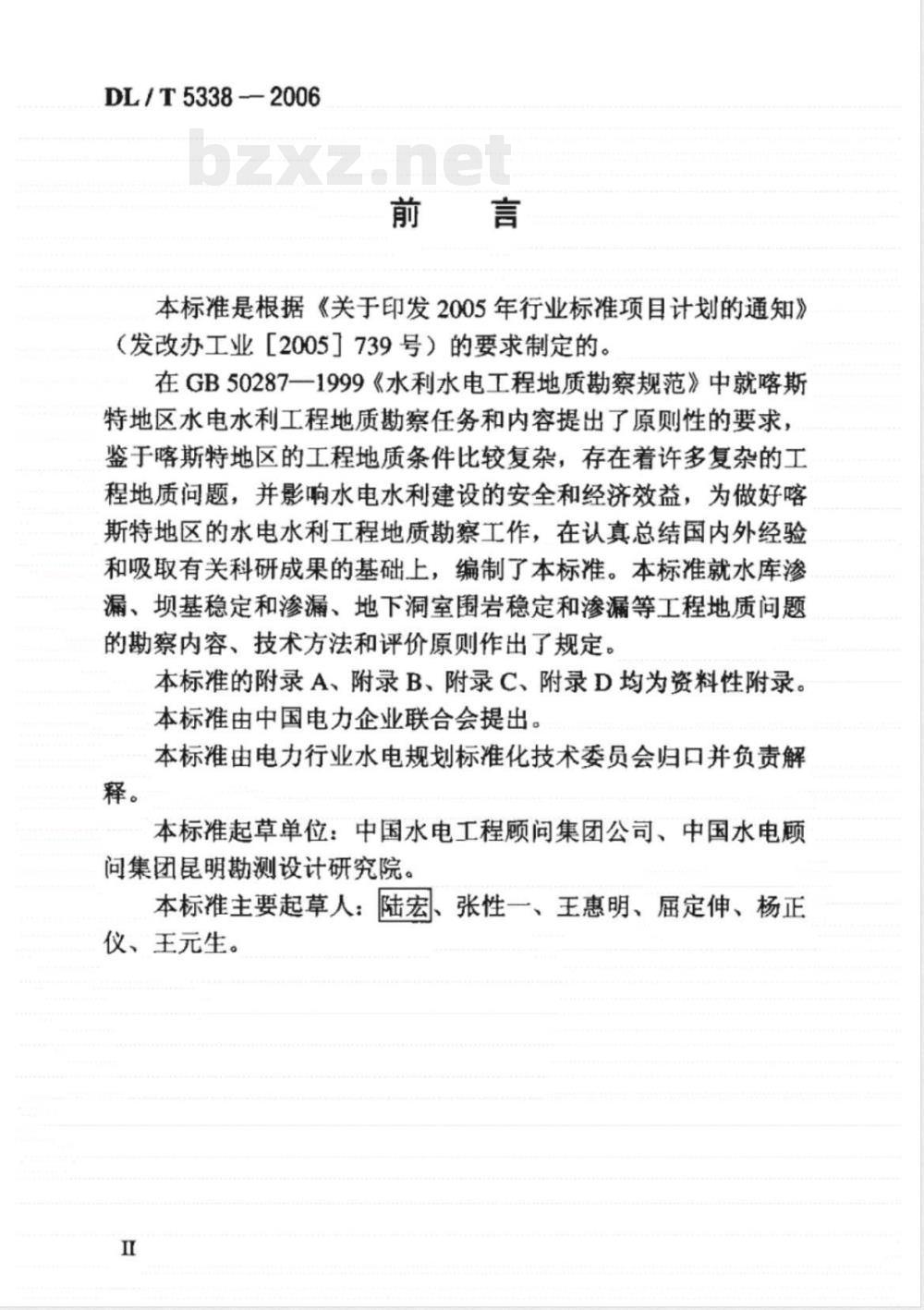

本标准是根据《关于印发2005年行业标准项目计划的通知》（发改办工业【2005］739号）的要求制定的。在GB50287一1999《水利水电工程地质勘察规范》中就喀斯特地区水电水利工程地质勘察任务和内容提出了原则性的要求，鉴于喀斯特地区的工程地质条件比较复杂，存在着许多复杂的工程地质问题，并影响水电水利建设的安全和经济效益，为做好喀斯特地区的水电水利工程地质勘察工作，在认真总结国内外经验和吸取有关科研成果的基础上，编制了本标准。本标准就水库渗漏、坝基稳定和渗漏、地下洞室围岩稳定和渗漏等工程地质问题的勘察内容、技术方法和评价原则作出了规定。本标准的附录A、附录B、附录C、附录D均为资料性附录。本标准由中国电力企业联合会提出。本标准由电力行业水电规划标准化技术委员会归口并负责解释。
本标准起草单位：中国水电工程顾问集团公司、中国水电顾问集团昆明勘测设计研究院。
本标准主要起草人：陆宏、张性一、王惠明、屈定伸、杨正仪、王元生。

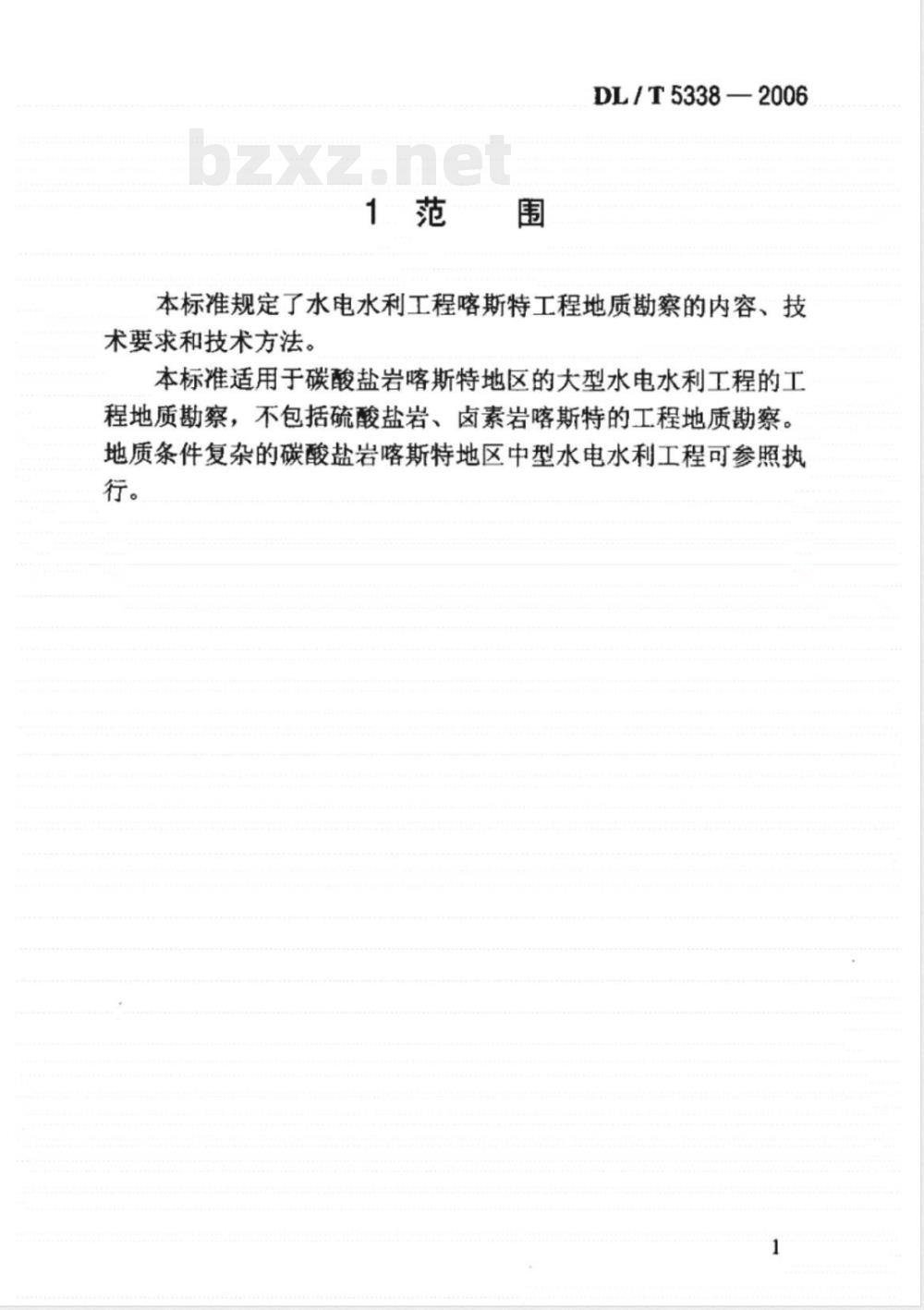

1范围
DL/T5338—2006
本标准规定了水电水利工程喀斯特工程地质勘察的内容、技术要求和技术方法。
本标准适用于碳酸盐岩喀斯特地区的大型水电水利工程的工程地质勘察，不包括硫酸盐岩、卤素岩喀斯特的工程地质勘察。地质条件复杂的碳酸盐岩喀斯特地区中型水电水利工程可参照执行。
DL/T5338-2006

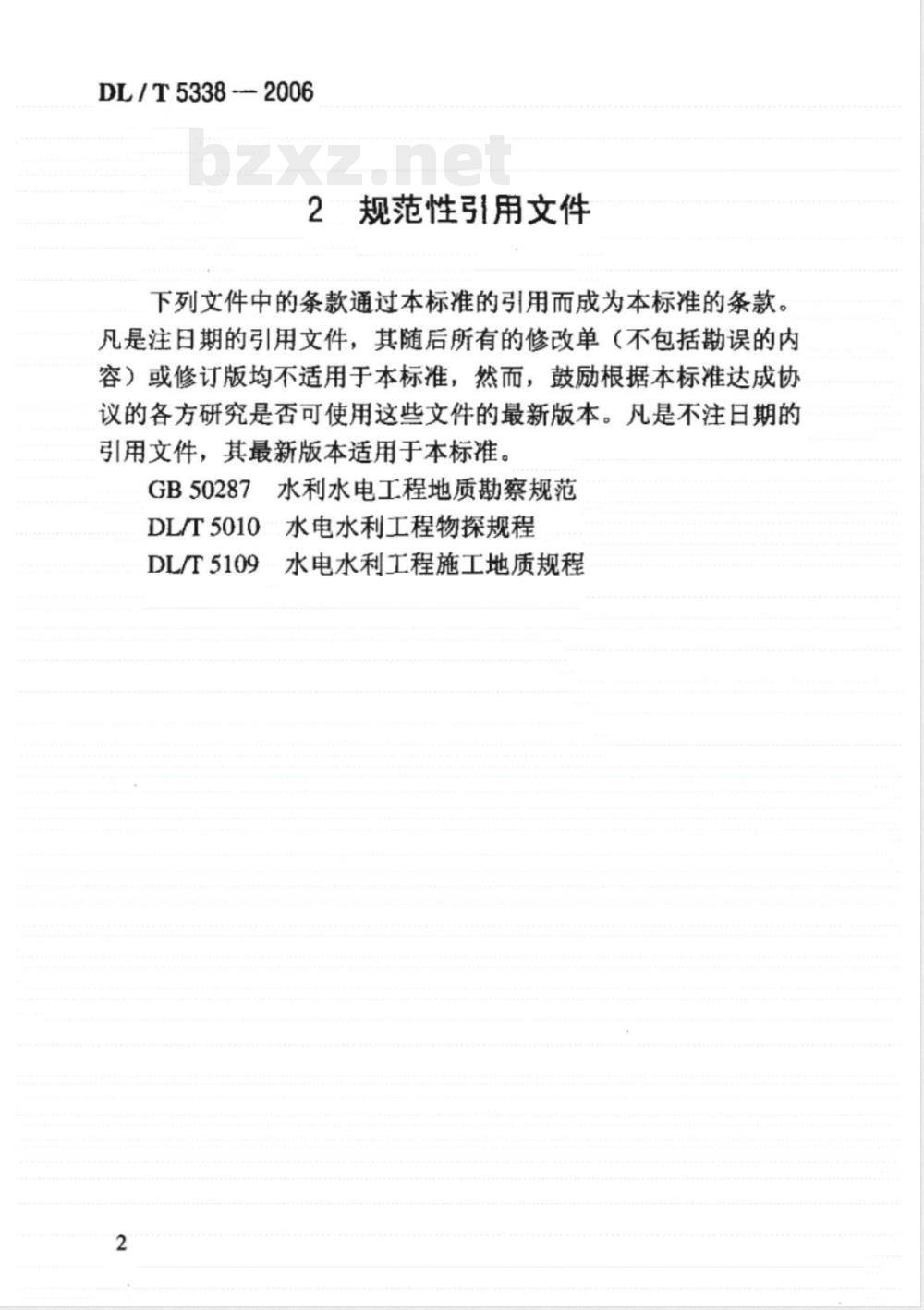

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成材议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50287水利水电工程地质勘察规范DL/T5010水电水利工程物探规程DL/T5109水电水利工程施工地质规程2
3术语和定义
下列术语和定义适用于本标准。喀斯特karst
DL/T5338—2006
可溶性岩石长期被水溶蚀以及由此引起各种地质现象和形态的总称。
喀斯特作用karstprocess
水对可溶性岩石进行以化学溶蚀作用为特征的综合地质作用。3.0.3
喀斯特现象karstphenomena
在喀斯特作用下所产生的各种地表和地下的现象。3.0.4
喀斯特率rateofkarstification在一定范围内喀斯特空间的规模和密度的定量指标，可分为：点喀斯特率、线喀斯特率、面喀斯特率、体喀斯特率、钻孔喀斯特揭露率。
喀斯特充填率rateofkarstfilling充填物体积与喀斯特空间形态体积之百分比，可分为：全充填、半充填、少量充填。
裸露型喀斯特barekarst
可溶岩裸露地表，缺少土层覆盖的喀斯特。3.0.7
覆盖型喀斯特coveredkarst
DL/T5338—2006
被松散堆积物覆盖的喀斯特。
埋藏型喀斯特buriedkarst
被已成岩的非可溶性岩层覆盖的喀斯特。3.0.9
喀斯特洼地
karstdepression
底部平坦、面积较大，利于耕种的封闭负地形。3.0.10
喀斯特盆地
karstbasin
有松散沉积物覆盖的大型喀斯特洼地。3.0.11
喀斯特槽谷karstvalley
有流水作用参与形成的长条状的喀斯特注地。3.0.12
洞穴网karsticnetwork
在喀斯特化岩体中，人可进入和不能进入的互相连通的洞穴管道系统。
喀斯特含水层karstaquifen
含地下水的喀斯特化岩层
喀斯特泉karstspring
喀斯特水向地表流出的天然露头。3.0.15
喀斯特突水karstdeclogging
储集和运动于喀斯特含水层中的地下水流，当被人工揭露或受自然因素影响而骤然产生的大量涌水，并常伴随涌沙涌泥的现象。
DL/T5338—2006
4基本规定
4.0.1水电水利工程喀斯特工程地质勘察的任务是查明工程区喀斯特规律及其水文地质工程地质条件，评价其对工程及环境的影响，并提出合理的利用条件和工程处理措施建议。4.0.2水电水利工程略喀斯特工程地质问题的勘察、评价，应在调查区域喀斯特发育特征的基础上进行。4.0.3水电水利工程喀斯特工程地质勘察，除应符合本技术规程外，尚应符合国家现行有关标准的规定。DL/T5338—2006
5水库喀斯特工程地质勘察
5.1勘察内容
5.1.1水库喀斯特工程地质勘察的主要内容应包括：区域地形地貌、碳酸盐岩及其层组类型、水库至低邻谷或至坝下游河段间地段的地质构造、喀斯特现象和喀斯特水文地质条件等。5.1.2水库喀斯特工程地质勘察的工作范围应包括有碳酸盐岩分布的水库河床、库岸，以及水库至邻谷（含地下水位低于水库正常蓄水位的相邻低谷、低地），水库至坝下游河段间的地段。抽水蓄能电站的上水库，应包括库周碳酸盐岩分布高程至下水库河谷侵蚀面的范围
5.1.3地形地貌勘察应包括下列内容：1.调香区域地形地貌、水系概况、剥夷平面、阶地的发育情况、水文网演变情况和河谷发育史。2调香水库、低邻谷、坝下游河段及分水岭等重要地段的地形特征，确定地形地貌裂点的高程。5.1.4碳酸盐岩及其层组类型勘察应包括下列内容：1调查区域地层，香明碳酸盐岩层的层位及其与上覆及下伏地层的接触关系，非喀斯特岩层的分布情况。2调查碳酸盐类岩石的化学成分、造岩矿物。3调查碳酸盐类岩的类型。
4调查碳酸盐类岩层的层组类型及其略斯特发育特征，参见附录A。
5查明各岩层层组类型中，喀斯特岩层与非喀斯特岩层的组成关系，香明在喀斯特透水岩层中是否有相对隔水夹层存在或在强喀斯特化岩层中是否有弱喀斯特化夹层存在，以及它们的存在6
DL/T5338-—2006
及组合关系对喀斯特特征及喀斯特水文地质条件的影响6调查碳酸盐岩岩性、岩相的变化，以及它们对层组类型划分、喀斯特发育强度的影响，
5.1.5地质构造勘察应包括下列内容：1调查所处区域构造部位，查明褶皱和断裂构造发育特征；确定分布在水库的喀斯特岩层向低邻谷或项下游河段的延伸情况：查明碳酸盐岩层之间，相对隔水层的分布及之间的水力联系。初步判断是否存在喀斯特渗漏问题以及可能发生渗漏的部位2查明碳酸盐岩层是否因断层错位，使两者成为同一喀斯特层（即所谓的构造缺口）。
3查明断层及其影响带的位置、性状，以及在其附近的喀斯特发育程度。
4调查断层的力学性质以及不同性质断层的喀斯特发育强度差别。
5调查主要断层、结构面的产状及其与地下水循环总体方向的关系。沿走向与地下水运动总体方向一致或接近一致的断层是地下水的通道，有利于喀斯特的发育：沿延伸长的结构面、褶皱轴部的纵张裂隙以及它们的交汇部位，地下水活动强烈，喀斯特发育程度较高。应调查这些部位是否形成规模较大的喀斯特洞穴或管道。
6调查大褶皱构造中的背斜倾伏端、向斜翅起端以及褶皱转折端等部位的喀斯特发育强度。5.1.6喀斯特现象勘察应包括下列内容：1调查个体略斯特现象和喀斯特组合类型的名称、平面位置、发育高程、形态、成因、规模、所处的地貌部位和径流分带部位等，应侧重调查与地下径流循环关系密切的喀斯特现象。2对规模较大、人能进入的地下喀斯特管道，应进行追索，研究其发育与地貌、岩性、构造和水文地质条件的关系。并应对其发育高程、方向、形态、底坡、规模、充填物以及喀斯特充填7
DL/T53382006
率等进行量测、素描、测试等
3调查喀斯特管道系统的发育高程和延伸情况，其是向分水岭方向和向坝下游方向的延伸情况：查明与渗漏有关的喀斯特洞穴网的情况
4对勘探工程揭露的喀斯特现象，除进行全面描述记录外并应统计钻孔、平洞、竖井中的线喀斯特率：确定弱喀斯特化带的埋藏深度。
5调查喀斯特泉的位置、高程、成因及其赋存条件，分析判断该泉水位与当地的喀斯特地下水位的关系，进行泉水的动态观测，包括流量、水化学成分和水温：对大流量泉水尚应进行地下水联通试验，证实其补给源。
6调查喀斯特出露条件，并划分喀斯特类型。7调查并区分新生代以前形成的古喀斯特及新生代以来形成的近代喀斯特。调查古喀斯特对地区喀斯特水文地质条件的影响。
8调查喀斯特发育史以及不同时期发育的喀斯特相互关系。9调查喀斯特发育规律及其与岩性、层组类别、地质构造、地质结构、地貌部位、地表径流条件、地下径流条件以及古喀斯特等的关系。
5.1.7喀斯特水文地质察应包括下列内容：1调查喀斯特含水岩体的渗透性和富水性。划分喀斯特含水层或透水层与相对隔水层，香明相对隔水层的分布、特性、隔水的可靠性和可利用程度，以及断层错位是否破坏了含水层或相对隔水层的连续性
2调查喀斯特含水层的补给范围、主要补给源和补给方式。3查明喀斯特含水层是否延伸到低邻谷或坝下游河段：查明相对隔水层是否阻断了水库与低邻谷或项下游河段间的水力联系，水库是否具备被相对隔水层封闭的条件。4查明河床及河岸地段喀斯特含水层的地下水位，根据河水
